L'atelier [Réglé] CART Ext RAM 512ko (GOUGET) + read/write EXt RAM 512ko
Salut a tous

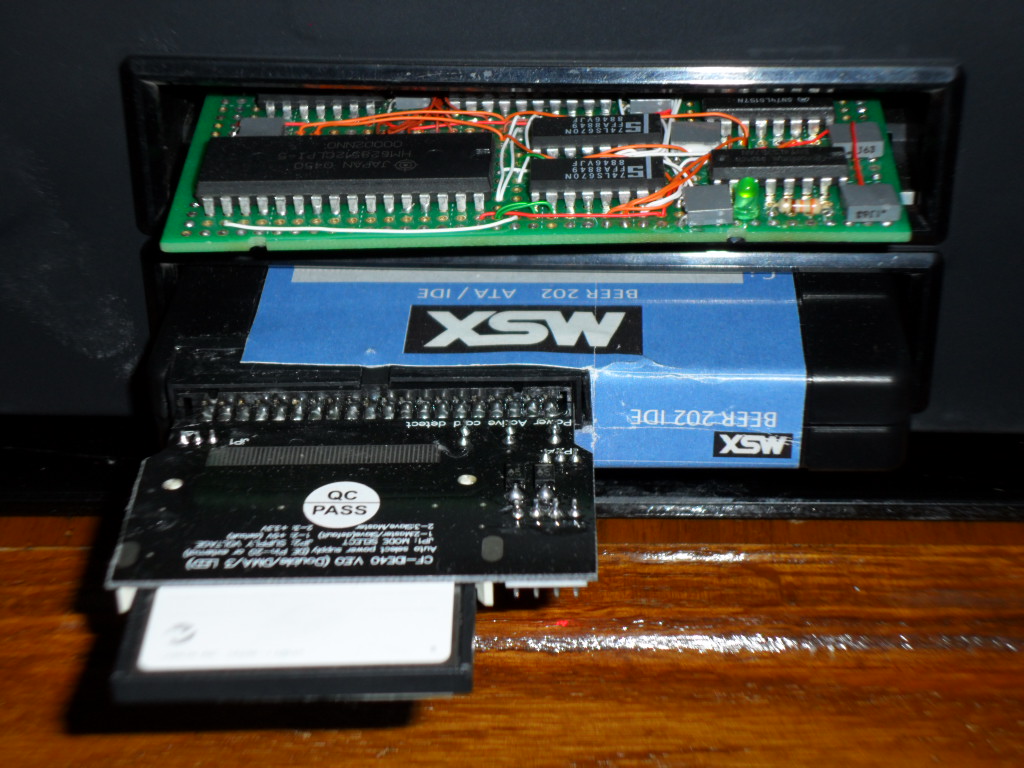

J'ai décider de réalisé une Extension RAM de 512ko type "GOUGET" après plusieurs test bizarre je vous les livrent :
Config
MSX2 NMS8250 128koRAM 128koVRam + ROM BIOS d'origine , SUB = Memory counter , Disk V1.08 , 1 FDD bref y as pas plus basic + (BEER 202 CF y as un minimum quand même)
PS: si je ne met pas la ROM counter je ne vois jamais que la cartouche marche !!

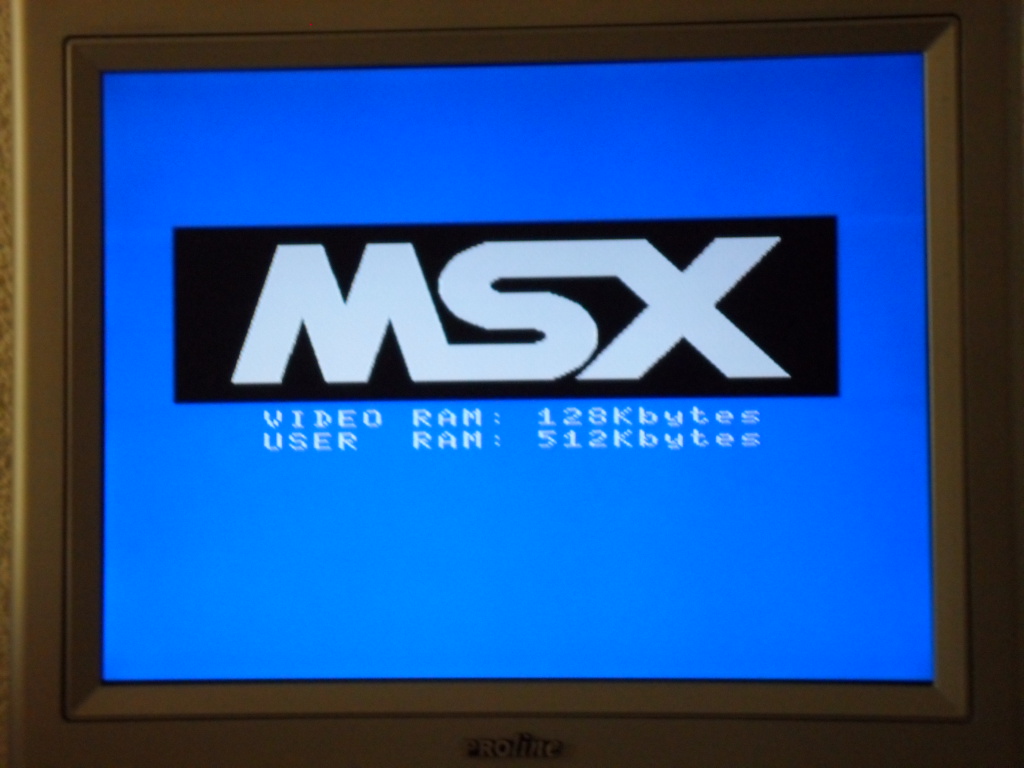

au demarrage l'extension RAM prend la place de la ram Interne ??

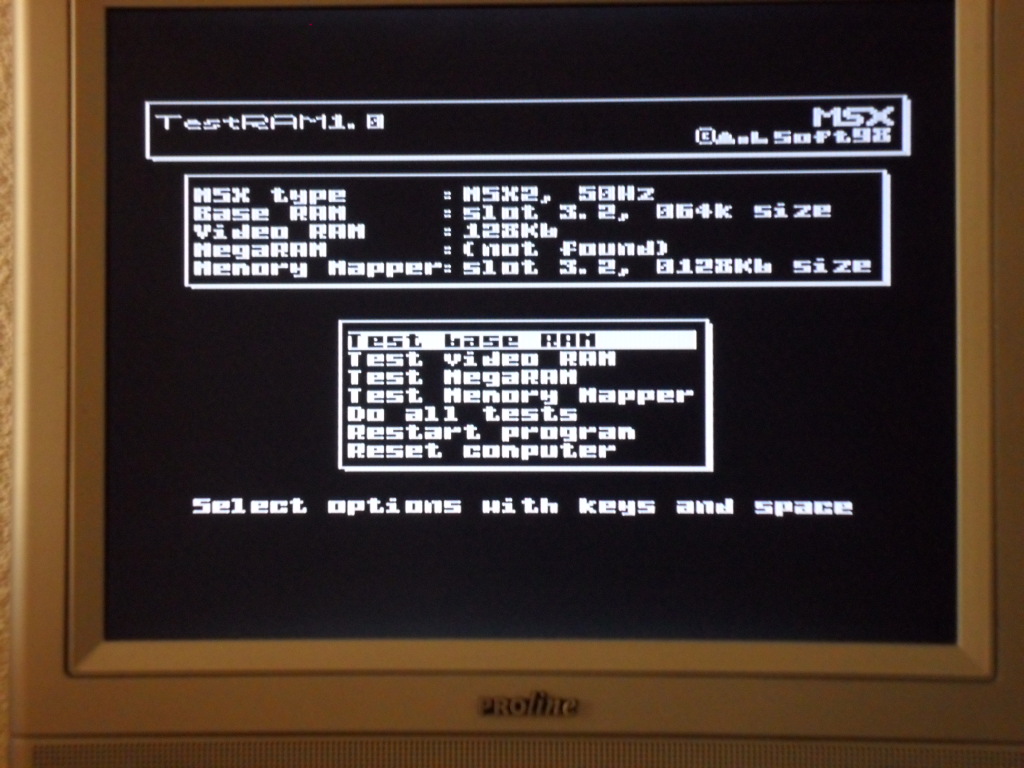

Super je lance TESTRAM
et la rien bicoz ??? il test uniquement le mapper interne pas l'externe ???
mes questions ??
comment lui faire reconnaitre le mapper ext ??
connaissez vous un prog qui lui test le mapper int et ou ext ???
il ne me semble pas avoir oublier un cablage déjà verifier a plusieurs reprise Edité par Bastion Rebel Le 07/04/2014 à 20h54
J'ai décider de réalisé une Extension RAM de 512ko type "GOUGET" après plusieurs test bizarre je vous les livrent :
Config
MSX2 NMS8250 128koRAM 128koVRam + ROM BIOS d'origine , SUB = Memory counter , Disk V1.08 , 1 FDD bref y as pas plus basic + (BEER 202 CF y as un minimum quand même)
PS: si je ne met pas la ROM counter je ne vois jamais que la cartouche marche !!
au demarrage l'extension RAM prend la place de la ram Interne ??
Super je lance TESTRAM
et la rien bicoz ??? il test uniquement le mapper interne pas l'externe ???
mes questions ??
comment lui faire reconnaitre le mapper ext ??
connaissez vous un prog qui lui test le mapper int et ou ext ???
il ne me semble pas avoir oublier un cablage déjà verifier a plusieurs reprise Edité par Bastion Rebel Le 07/04/2014 à 20h54
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
le MSX prend toujours le plus grand mapper pour la mémoire principale sauf dans les Turbo-R
par contre dans un vrai 2+ les tailles de mémoires sont additionnées tu devrait avoir 512K + 128K = 640 k
pour être du bon fonctionnement il suffit de lancer un jeu exploitant les 512k genre metal gear 2 en anglais sur disquette
les programmes qui testent les slots marchent en dos 2
pour être vraiment sur du fonctionnement il faut désactiver la mémoire interne , en interrompant le signal du slot 3.2 + une résistance de 4,7k au +
mais c'est théorique
j'ai déja essayé en retirant les ram internes mais c'est plus de boulot
par contre dans un vrai 2+ les tailles de mémoires sont additionnées tu devrait avoir 512K + 128K = 640 k
pour être du bon fonctionnement il suffit de lancer un jeu exploitant les 512k genre metal gear 2 en anglais sur disquette
les programmes qui testent les slots marchent en dos 2
pour être vraiment sur du fonctionnement il faut désactiver la mémoire interne , en interrompant le signal du slot 3.2 + une résistance de 4,7k au +
mais c'est théorique
j'ai déja essayé en retirant les ram internes mais c'est plus de boulot
salut @Jipe

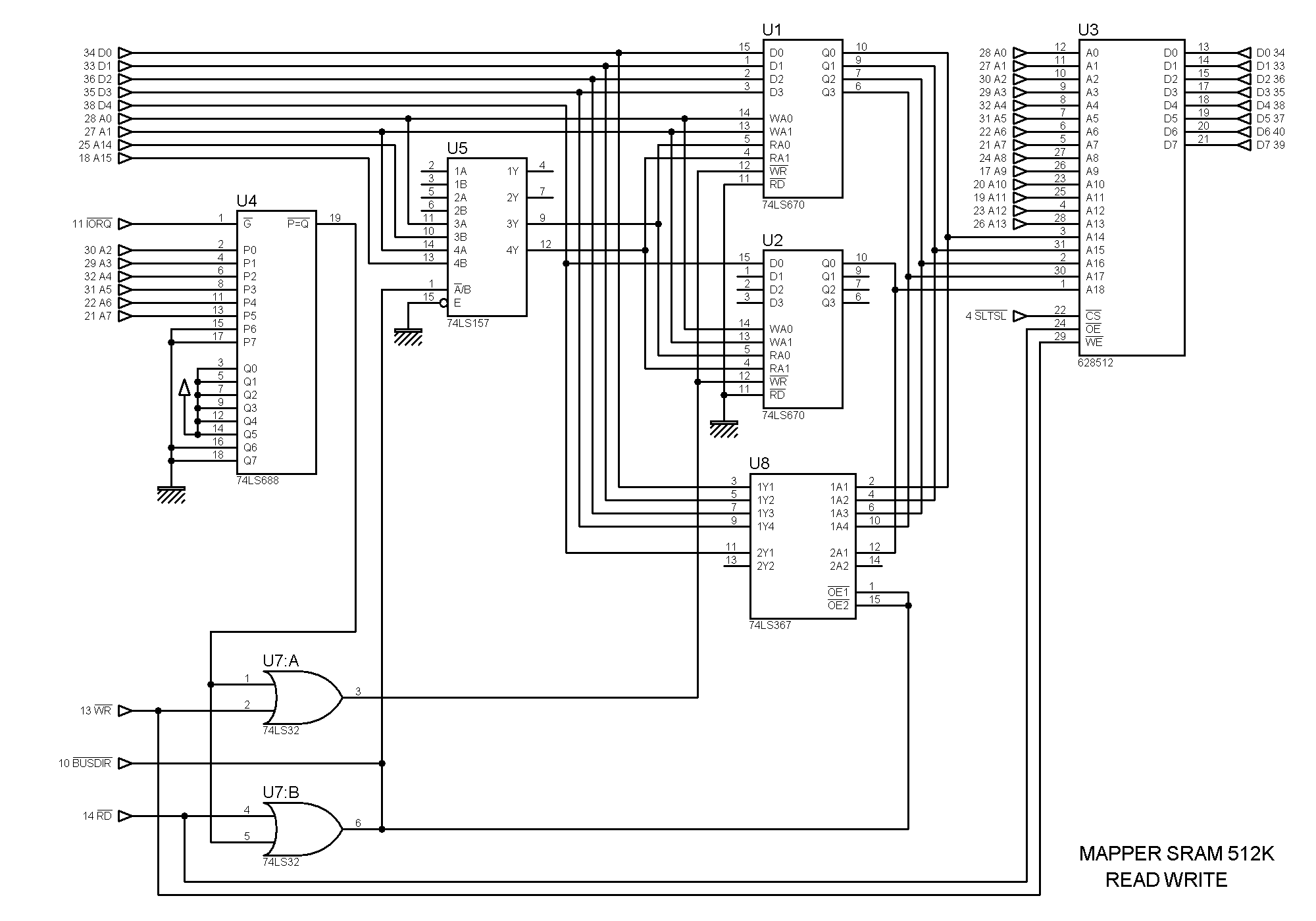

bizarre c'est ton schema dont je me suis servi !!
ce qui est bizarre c'est au demarrage l'extension est trouvez mais apres il garde c'est du mapper interne ?? pourquoi ??
je vais essayer un jeu en 512k pour voir mais j'ai pas grand espoir
bizarre c'est ton schema dont je me suis servi !!
ce qui est bizarre c'est au demarrage l'extension est trouvez mais apres il garde c'est du mapper interne ?? pourquoi ??
je vais essayer un jeu en 512k pour voir mais j'ai pas grand espoir
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonjour,
Apparemment, tu fais l'essai sur un 8250.
Je viens de faire un test sur un 8250 sans aucune modif à l'intérieur.
La différence, je fais l'essai avec une version 256K Gouget. Testram me trouve bien 256K.
Est-ce que tu as essayé avec la SUBROM d'origine ?
Apparemment, tu fais l'essai sur un 8250.
Je viens de faire un test sur un 8250 sans aucune modif à l'intérieur.
La différence, je fais l'essai avec une version 256K Gouget. Testram me trouve bien 256K.
Est-ce que tu as essayé avec la SUBROM d'origine ?
@Jipe
un NMS 8250 Modifier en MSX2+ avec :
Mapper RAM d'origine 128ko
VDP 9958 + 64k VRAM Sup + diode ....
REG F4 ...( A14/A15)
ROM BIOS 2+ (32ko) (A14) 27C256
SUBROM 2+ (64ko) (A14+A15) 27C512
Disk ROM V1.08 (16ko) 27C128
Teste fait j'ai toujours 128k et TESTRAM vois 128k ??
avec mon second NMS 8250 qui lui est resté en MSX2 (pour l'instant)
Mapper RAM d'Origine 128ko
VDP 9938 VRAM 128k
ROM BIOS fr
SUB ROM (Memory Counter)
Disk Rom V1.08
le teste de la CART EXT 512ko a été fait sur mon MSX2
Bizarre que suivant la rom poser je vois ou pas la carte sans pouvoir la selectionner ??
@MetalGear2 as tu un schema de ton Gouget 256ko pour comparer avec mon schema ??
un NMS 8250 Modifier en MSX2+ avec :
Mapper RAM d'origine 128ko
VDP 9958 + 64k VRAM Sup + diode ....
REG F4 ...( A14/A15)
ROM BIOS 2+ (32ko) (A14) 27C256
SUBROM 2+ (64ko) (A14+A15) 27C512
Disk ROM V1.08 (16ko) 27C128
Teste fait j'ai toujours 128k et TESTRAM vois 128k ??
avec mon second NMS 8250 qui lui est resté en MSX2 (pour l'instant)
Mapper RAM d'Origine 128ko
VDP 9938 VRAM 128k
ROM BIOS fr
SUB ROM (Memory Counter)
Disk Rom V1.08
le teste de la CART EXT 512ko a été fait sur mon MSX2
Bizarre que suivant la rom poser je vois ou pas la carte sans pouvoir la selectionner ??
@MetalGear2 as tu un schema de ton Gouget 256ko pour comparer avec mon schema ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
A quoi ça sert que ducros il se décarcasse
http://www.msxvillage.fr/forum/topic.php?id=1343 Edité par Fabf Le 07/04/2014 à 14h37
http://www.msxvillage.fr/forum/topic.php?id=1343 Edité par Fabf Le 07/04/2014 à 14h37
ton MSX
devrait directement t'afficher 640k a l'init car il a les rom du 2+
Citation :
un NMS 8250 Modifier en MSX2+ avec :
Mapper RAM d'origine 128ko
VDP 9958 + 64k VRAM Sup + diode ....
REG F4 ...( A14/A15)
ROM BIOS 2+ (32ko) (A14) 27C256
SUBROM 2+ (64ko) (A14+A15) 27C512
Disk ROM V1.08 (16ko) 27C128
Teste fait j'ai toujours 128k et TESTRAM vois 128k ??
Mapper RAM d'origine 128ko
VDP 9958 + 64k VRAM Sup + diode ....
REG F4 ...( A14/A15)
ROM BIOS 2+ (32ko) (A14) 27C256
SUBROM 2+ (64ko) (A14+A15) 27C512
Disk ROM V1.08 (16ko) 27C128
Teste fait j'ai toujours 128k et TESTRAM vois 128k ??
devrait directement t'afficher 640k a l'init car il a les rom du 2+
@jipe
j'ai meme re gravé des roms 2+ Fr / 2+ ang rien a faire , tester sur bluemsx avec l'extension ram 512ko external avec une config NMS 8250 et NMS8250 MoDif2+
j'ai tester avec MEGAREPORT il m'indique :
Sur le MSX2+ 128ko et uniquement 128ko
mais considère comme un MSX2 modifier en 2+ ???
Sur le MSX2 640ko soit 128+512ko ??? mais le slot de la ram reste le 3-2 celui des 128ko !!
j'ai meme re gravé des roms 2+ Fr / 2+ ang rien a faire , tester sur bluemsx avec l'extension ram 512ko external avec une config NMS 8250 et NMS8250 MoDif2+
j'ai tester avec MEGAREPORT il m'indique :
Sur le MSX2+ 128ko et uniquement 128ko
mais considère comme un MSX2 modifier en 2+ ???
Sur le MSX2 640ko soit 128+512ko ??? mais le slot de la ram reste le 3-2 celui des 128ko !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
je pense que testram ne teste que la ram interne
mais logiquement c'est le mapper externe qui devrait être pris pas défaut par le MSX
pas de chance je n'ai pas de machine 2+ en 128k pour faire le test
pas contre si tu as un dos2 il y a des programmes de test pour les mémoires : MAPMAP , SLOTMAP , SMAP
mais logiquement c'est le mapper externe qui devrait être pris pas défaut par le MSX
pas de chance je n'ai pas de machine 2+ en 128k pour faire le test
pas contre si tu as un dos2 il y a des programmes de test pour les mémoires : MAPMAP , SLOTMAP , SMAP
j'ai essayer avec le dos2 avec la sunrice et slotmap lui aussi m'indique mapper 128ko ???
c'est fou
c'est fou
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
normalement tu devrais voir les 2 mappers mais il faut lire rapidement quand ça défile
SMAP est mieux pour voir les mappers : http://www.msxvillage.fr/upload/smap.dsk
SMAP est mieux pour voir les mappers : http://www.msxvillage.fr/upload/smap.dsk
Fabf :
@Bastion Rebel : Tu as essayé de déconnecter le BUSDIR pour voir la différence ?
J'aurais bien fait le test avec mon 8250 modifier en 2+, mais il a 256K en RAM interne. Edité par metalgear2 Le 07/04/2014 à 20h18
A ta place je testerais le Gouget dans sa version la plus simple pour voir ce qui ce passe.
Si tu pouvais aussi modifier ton titre en indiquant que c'est un mapper Gouget + read/write cela permettrais de s'y retrouver plus facilement dans les tiroirs de l'atelier.
Merci
Si tu pouvais aussi modifier ton titre en indiquant que c'est un mapper Gouget + read/write cela permettrais de s'y retrouver plus facilement dans les tiroirs de l'atelier.
Merci
