L'atelier [Réglé] CART Ext RAM 512ko (GOUGET) + read/write EXt RAM 512ko
Reprise du message précédent
Je dois mélangé quelque chose quelque part.
Tu as bien fait une version 128 avec le schéma que j'ai donné au dessus. Sauf avec la partie 74LS32 que j'ai rajouté et qui est là pour le IN/OUT, enfin, normalement.
@Bastion Rebel : Cette version fonctionne bien en externe. Même en interne, sur mon MPC200 et mon CX5M, elle fonctionne trés bien aussi. Edité par metalgear2 Le 11/04/2014 à 20h55
Oui je n'est fais que les versions sans BUSDIR : 128, 256 et 512ko.
Toutes fonctionnaient en externe.
Toutes fonctionnaient en externe.
Bonjour
la version simple est celle de Fabf (PCB 4CI)
résultat rien
la premiere version celle de Jipe (PCB 7CI)
résultat "furtif" a l'init =512ko mais pas de cumul et sélection du slot interne ??
je vais essayer de modifier le 1er version (BUSDIR) et de le remplacer par D4 ??
ces schémas sont prévu avec des 628512 (SRAM) 512ko et a première vu celle ci pose des problèmes
je doit avoir aussi des 658512 ??
si ont part tous avec les même schéma et que seul les CI (SRAM) diffèrent , je pense que le problème viens de la !!
et je ne peux tester un gouget 128ko car c'est la meme capacité minimum de mes MSX donc le slot interne sera pris , sauf si je vire 2 RAM (sur support les 4) pour faire 64ko
en 256ko et en 128ko j'ai pas les CI (Sram) mis a par des 61256 ou des MT4C4256 par contre des 41464 une douzaine j'ai c'est pour ca que je regardait le schema suivant mais y as prob
la version simple est celle de Fabf (PCB 4CI)
résultat rien
la premiere version celle de Jipe (PCB 7CI)
résultat "furtif" a l'init =512ko mais pas de cumul et sélection du slot interne ??
je vais essayer de modifier le 1er version (BUSDIR) et de le remplacer par D4 ??
ces schémas sont prévu avec des 628512 (SRAM) 512ko et a première vu celle ci pose des problèmes
je doit avoir aussi des 658512 ??si ont part tous avec les même schéma et que seul les CI (SRAM) diffèrent , je pense que le problème viens de la !!
et je ne peux tester un gouget 128ko car c'est la meme capacité minimum de mes MSX donc le slot interne sera pris , sauf si je vire 2 RAM (sur support les 4) pour faire 64ko
en 256ko et en 128ko j'ai pas les CI (Sram) mis a par des 61256 ou des MT4C4256 par contre des 41464 une douzaine j'ai c'est pour ca que je regardait le schema suivant mais y as prob
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonjour,
Il est bizarre ton schéma d'Elektor. J'ai le même mais avec une version a base de BS170 qui sert pour le WRITE PROTECT
Tu l'as modifié ? Edité par metalgear2 Le 12/04/2014 à 09h05
Il est bizarre ton schéma d'Elektor. J'ai le même mais avec une version a base de BS170 qui sert pour le WRITE PROTECT
Tu l'as modifié ? Edité par metalgear2 Le 12/04/2014 à 09h05
le schéma je crois sur le site de hanso , ou MSXPRO , modif ah non !! mais surtout les adressages et donnée qui sont bizarre
pour en revenir sur les HM628512 peut être que : elle sont trop rapide !! 50ns !! 628512-5 j'abuse peut être !!
ca serait sympa de faire une rubrique avec des schémas Vérifier et détailler qui marche non !!
pour en revenir sur les HM628512 peut être que : elle sont trop rapide !! 50ns !! 628512-5 j'abuse peut être !!
ca serait sympa de faire une rubrique avec des schémas Vérifier et détailler qui marche non !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

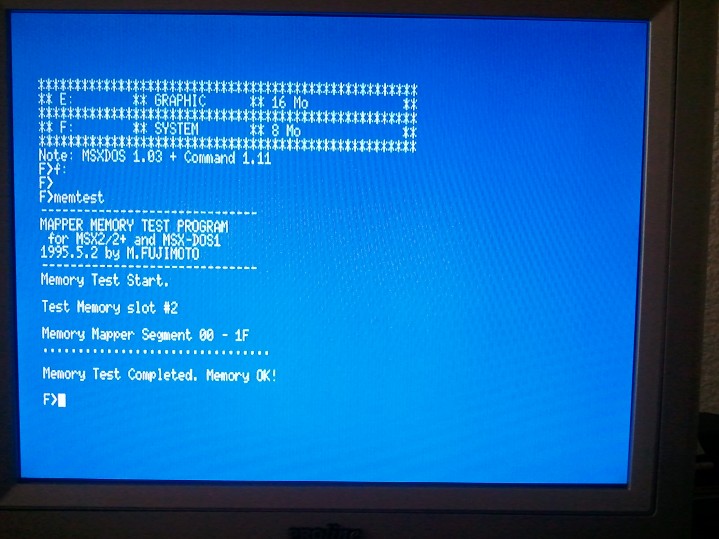

Suite au test avec une HM658512-7........................................CA MARCHE ??? la version simple
Rappel
Slot 1 = BEER 202
Slot 2 = Ext RAM 512ko GOUGET Simple
a l'init je vois les 640ko !!
avec la BEER 202 dos 1

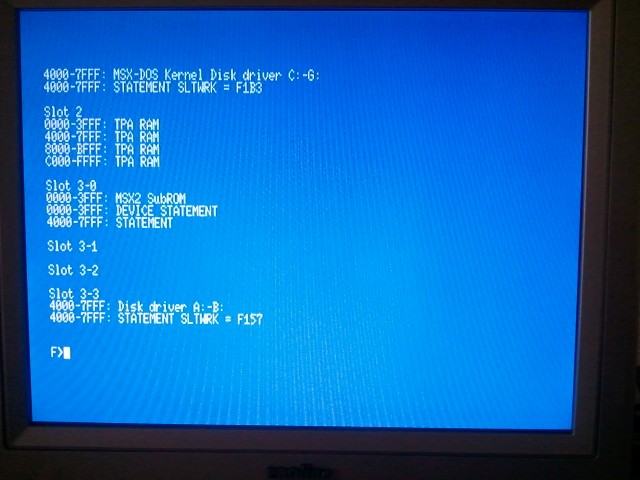

avec slotmap
le slot 2 TPA RAM est actif et le slot 3.2 deactivé !!
Maintenant je me penche sur la version avec busdir mais j'ai pas mis sur support ( quel c....) et je les ai en plus ... (quel c... 2)
Rappel
Slot 1 = BEER 202
Slot 2 = Ext RAM 512ko GOUGET Simple
a l'init je vois les 640ko !!
avec la BEER 202 dos 1
avec slotmap
le slot 2 TPA RAM est actif et le slot 3.2 deactivé !!
Maintenant je me penche sur la version avec busdir mais j'ai pas mis sur support ( quel c....) et je les ai en plus ... (quel c... 2)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

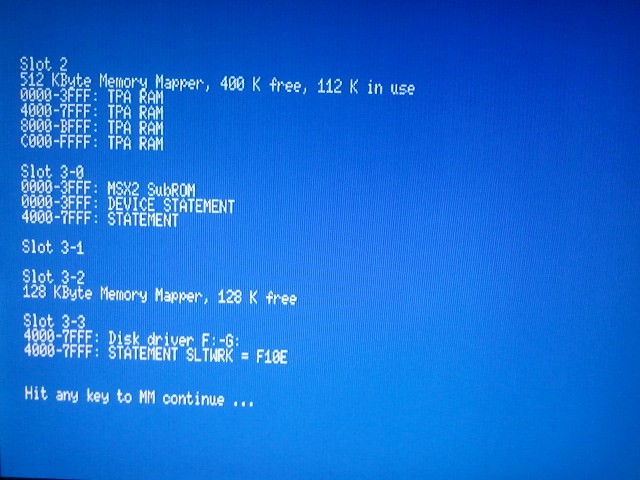

et avec le dos 2

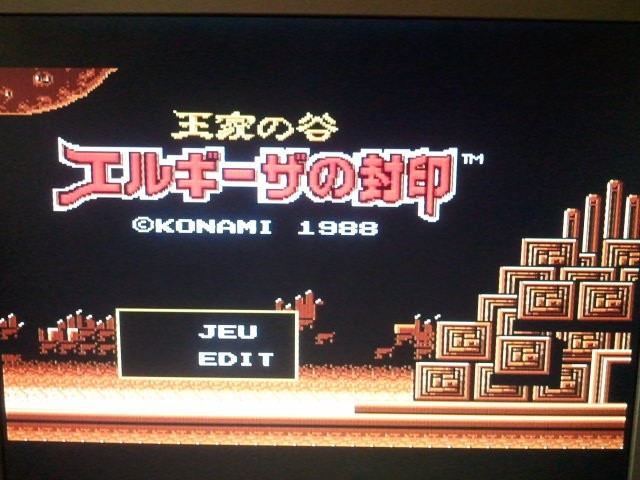

test avec King's Valley 2
test avec King's Valley 2
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Jipe :
pour revenir sur le 64K Sram de chez Elektor
cette carte n'a pas de mapper
c'est moi qui ai remplacé le BS170 par une porte logique plus facile a trouver
cette carte n'a pas de mapper
c'est moi qui ai remplacé le BS170 par une porte logique plus facile a trouver
Je comprend mieux et effectivement, c'est plus simple comme ça.
Bastion Rebel :
ca serait sympa de faire une rubrique avec des schémas Vérifier et détailler qui marche non !!
Enfin ca marche c'est ce qui compte
en fait parfois il faut compter sur les membres du village pour faire la version en dur
si tu remarques bien pour le slot expander X4 il a fallu quelques posts et modifs pour arriver a concilier pratique et théorie
si tu remarques bien pour le slot expander X4 il a fallu quelques posts et modifs pour arriver a concilier pratique et théorie
Salut
@Jipe pour revenir sur l'ext 64k elecktor , c'est bizarre l'adressage A10 vers A10 ben non vers A9 et les donnée c'est pareil ??? y as une raison a ce melange ??
@Jipe pour revenir sur l'ext 64k elecktor , c'est bizarre l'adressage A10 vers A10 ben non vers A9 et les donnée c'est pareil ??? y as une raison a ce melange ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
c'est pour simplifier le dessin du circuit imprimé
on peux mélanger les signaux de la SRAM ça marche pareil a la fin
avec une eprom il faut respecter l'ordre car l'écriture ne se fait pas avec le MSX mais avec un programmateur
on peux mélanger les signaux de la SRAM ça marche pareil a la fin
avec une eprom il faut respecter l'ordre car l'écriture ne se fait pas avec le MSX mais avec un programmateur
Jipe :
c'est pour simplifier le dessin du circuit imprimé
on peux mélanger les signaux de la SRAM ça marche pareil a la fin
avec une eprom il faut respecter l'ordre car l'écriture ne se fait pas avec le MSX mais avec un programmateur
on peux mélanger les signaux de la SRAM ça marche pareil a la fin
avec une eprom il faut respecter l'ordre car l'écriture ne se fait pas avec le MSX mais avec un programmateur
metalgear2 a dit :
J'ai appris sur ce forum qu'ils pouvaient être dans n'importe quel ordre, ils sont quand même lu dans l'ordre.
Merci Jipe de le confirmer
ah ben ca alors !!!
on en apprend tous les jours , dire qu'on ce fais .... pour aligner les adresses et données et tu nous dis ca maintenant !!! tous un monde qui s'encroule !!
on en apprend tous les jours , dire qu'on ce fais ....
pour aligner les adresses et données et tu nous dis ca maintenant !!! tous un monde qui s'encroule !!
