L'atelier [Réglé] CART Ext RAM 512ko (GOUGET) + read/write EXt RAM 512ko
Reprise du message précédent
A ta place je testerais le Gouget dans sa version la plus simple pour voir ce qui ce passe.
Si tu pouvais aussi modifier ton titre en indiquant que c'est un mapper Gouget + read/write cela permettrais de s'y retrouver plus facilement dans les tiroirs de l'atelier.
Merci
Ok demain je ferais les testes avec et sans busdir et je jette un coup d'œil sur le schema !!! merci
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
le schéma d'origine est prévu pour être monté en interne
as tu essayé un jeu de 256k ou plus se chargeant dans le mapper
ce n'est pas parce que tu ne vois pas cette mémoire quelle n'est pas présente
connais tu SHEM il peux te donner le slot de la mémoire
as tu essayé un jeu de 256k ou plus se chargeant dans le mapper
ce n'est pas parce que tu ne vois pas cette mémoire quelle n'est pas présente
connais tu SHEM il peux te donner le slot de la mémoire
salut a tous
j'ai regardé le schema de Fabf y as pas mal de CI en moins (LS32 / LS367 / LS157) par rapport au schema d'origine
Je vais essayer de modifier ma carte avec le schema de Fabf , puisque le schema d'origine (Jipe) est un schema interne a premiere vu
Oui j'ai SHEM
j'ai regardé le schema de Fabf y as pas mal de CI en moins (LS32 / LS367 / LS157) par rapport au schema d'origine
Je vais essayer de modifier ma carte avec le schema de Fabf , puisque le schema d'origine (Jipe) est un schema interne a premiere vu
Oui j'ai SHEM
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
donc tu lances SHEM sur la machine qui detecte les 640K avec le mapper inséré
puis tu tapes CTRL Y
en haut a droite tu dois voir Target suivi de 4 chiffres Hexa
avec la mémoire d'origine des Philips tu peux lire 4 X 8B ce qui correspond au slot 3.2
avec le mapper gouget tu devrais avoir 01 ou 02 dans les 3 premiers chiffre le 4éme étant bloqué a cause des variables systémes
puis tu tapes CTRL Y
en haut a droite tu dois voir Target suivi de 4 chiffres Hexa
avec la mémoire d'origine des Philips tu peux lire 4 X 8B ce qui correspond au slot 3.2
avec le mapper gouget tu devrais avoir 01 ou 02 dans les 3 premiers chiffre le 4éme étant bloqué a cause des variables systémes
Salut
pour SHEM = 8B x 4
si je change l'un des 8B en 01 j'ai du FF de partout ???
A première vu la ram est la mais elle ne prend pas le dessus sur la ram interne ?? Pourquoi ??
je vais monter le schéma fourni par Fabf pour voir , on sait jamais ca peut marcher aussi des fois les chose les plus simple sont les meilleurs ???
voici les photos du Gouget 512ko 8ci et le Gouget 512ko 4ci
pour SHEM = 8B x 4
si je change l'un des 8B en 01 j'ai du FF de partout ???
A première vu la ram est la mais elle ne prend pas le dessus sur la ram interne ?? Pourquoi ??
je vais monter le schéma fourni par Fabf pour voir , on sait jamais ca peut marcher aussi des fois les chose les plus simple sont les meilleurs ???

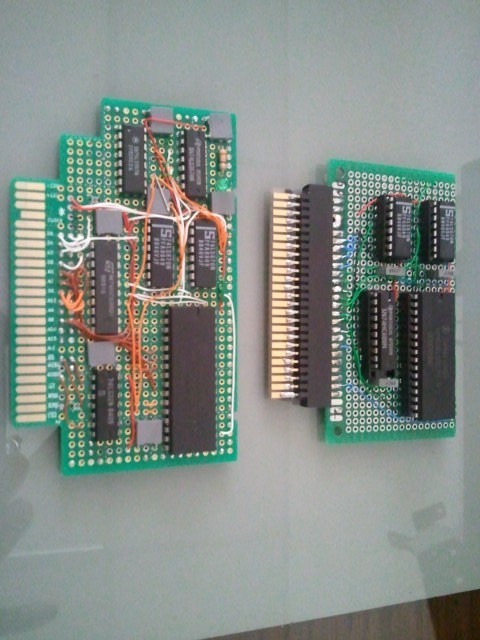

voici les photos du Gouget 512ko 8ci et le Gouget 512ko 4ci
