HEllo all,

Je vais "peut etre " recuperer un fs A1WX par un copain qui revient du Japon. J'ai commencé à m'interessé par la partie alimentation pour changer le tranfo qui est en 100V d'origine.
J'ai vu que ce modele necessite en alim: 2*12V + 1*15V : est-ce que vous confirmez ces tensions ?

Ensuite, si je prends un transfo 230V / 1*12 + 1*15V /48VA (comme ici: http://www.conrad.ch/ce/fr/product/514780/) , est-ce que le 12V suffirait à alimenter les 2*12V de la carte mere ?

Merci pour vos lumieres.



Kris - Old CPU addict

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 23/08/2013 à 16h17
Salut Kris.

Je me trompe peut être mais il s'agit peut être de 1 X [+12V], 1 X [-12V] et 1 X [+5V].

(A prendre avec des pincettes puisque je sais même pas si on peut créer une tension négative dans le transfo en interne!)

Edit: T as el schéma ? Edité par igal Le 23/08/2013 à 16h19


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
popolon Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 29/07/2010 à 09h45

Messages: 1232

Le 23/08/2013 à 19h21
Excusez mon ignorance mais ça sert a quoi de changer un transfo interne d'une machine Japonaise ?



Sector28 Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 12/05/2018 à 23h00

Messages: 485

Le 23/08/2013 à 21h21
popolon :
Excusez mon ignorance mais ça sert a quoi de changer un transfo interne d'une machine Japonaise ?


ça sert à éviter de griller l'alimentation, le FS-A1WX n'accepte que le 100V


Le corps des nombres complexes n'est autre que le quotient du corps des polynômes en X à coefficients réels, par l'idéal engendré par le polynôme X²+1. Il est une extension de degré deux des réels... :)

popolon Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 29/07/2010 à 09h45

Messages: 1232

Le 23/08/2013 à 22h17
oui j'avais compris mais pourquoi changer le transfo interne plutôt que d'utiliser un bon vieux transfo externe :hum



bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 439

Le 23/08/2013 à 22h46
pour le confort et le poids


bpmsx

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 23/08/2013 à 22h52
sur ce modéle a moins d'avoir grillé le transfo d'origine je conseille de garder celui-ci et de prendre une alim 220v 100v

aprés on peux toujours le faire avec un transfo 2X12V et un autre 1X15V mais je ne vois pas trés bien le gain de poids et encore moins l'aspect pratique car tout ça ne rentre plus dans le MSX :oups


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 24/08/2013 à 14h01
D'après ce que j'ai cru comprendre, le transfo du Turbo R a 3 fils en sortie et le FS-A1WX en a 4.
Il est possible que ce soit à peu près les mêmes transfos mais que 2 fils soit à relier entre eux sur le A1WX pour faire le commun.

Le transfo du Turbo R a comme sorties : 15V AC / commun / 15V AC (entre 15 et 20W) si je me souviens bien.

Faudrait vérifier tout ça en regardant ce qu'il y a de branché derrière. C'est possible que le A1WX ait une tension supplémentaire de 8 à 12V AC. Edité par GDX Le 24/08/2013 à 14h18

SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

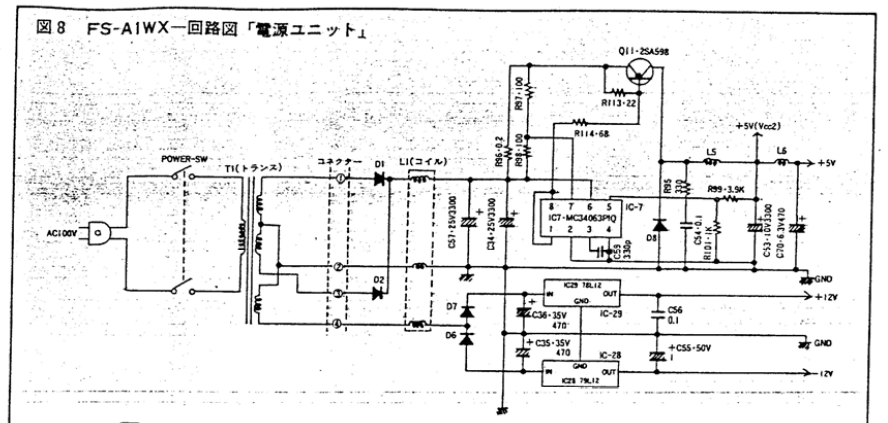

Le 24/08/2013 à 17h03


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 439

Le 24/08/2013 à 19h12
d'aprés le schemat je ne vois pas pourquoi 1 transfo 2x12v , je vois 1 transfo 1x15v etant regulé et filtre a plus 12v 200ma et moins 12v 200ma et 1 transfo 10volt 46va


bpmsx

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/08/2013 à 22h33
si on décortique bien

on a un transfo a 2 enroulements avec point milieu

broche 2 pour le point milieu broche 1 et broche 3 pour les enroulements

puis redressé par D1 D2 avant de passer dans le régulateur pour faire du 5V

et un troisiéme enroulement entre broche 2 et broche 4

le 2 devient la masse du MSX

sur la sortie broche 4 il y a deux diodes qui servent a fabriquer les entrées des régulateurs pour faire le +12 -12V


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 25/08/2013 à 10h56
Moi, je dirais qu'en sortie c'est :

Entre les bornes 1 et 2, c'est : 8 ~ 12 V AC
Entre les bornes 2 et 3, c'est : 8 ~ 12 V AC
Entre les bornes 2 et 4, c'est : 15 ~ 18 V AC

Pour être plus précis, faudrait analyser tout ce qu'il y a autour du convertisseur DC-DC (le MC34063). Edité par GDX Le 25/08/2013 à 11h01

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 25/08/2013 à 11h13
le mieux c'est de prendre les tensions sur un transfo en état de marche avec une bonne alim 100V devant

bien sur il faut mesurer a vide c'est a dire le secondaire pas branché au MSX


:noel
Site web
Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 25/08/2013 à 21h35
BOn, la bete est recuperée, j'adore vraiment le design des derniers MSX Panasonic!!!

Si qq'un peut faire les mesures des valeurs au cul du transfo, ce serait pas mal :)
SInon, je vais tenter le coup avec le meme transfo que pour le ST mais en utilisant le 12 pour alimenter les 2 fils en +12 et le 18 pour l'autre, on verra si c'est suffisant.


Kris - Old CPU addict

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/08/2013 à 08h03
Si tu fais ça, tu auras un redressement du courant en nono-alternance. Ce qui rendra le courant du +5V pas assez stable.



Il sera donc nécessaire de remplacer les 2 diodes D1 et D2 par un pont de diodes d'au moins 2A . Sans ça le MSX serait sûrement instable.

En plus du 15~18V, le tranfo du FS-A1WX fourni 2 courants alternatifs de 8~12V afin de faire un redressement en double-alternance.



Heureusement que SveN avait le schéma. ^^

Quelques explications :

http://arsene.perez-mas.pagesperso-orange.fr/physique/electronique/redressement/redressement.htm

https://fr.wikipedia.org/wiki/Pont_de_diodes

Edité par GDX Le 26/08/2013 à 08h39
