L'atelier Question Transfo pour un PAnasonic FS-A1WX
Reprise du message précédent
Si tu fais ça, tu auras un redressement du courant en nono-alternance. Ce qui rendra le courant du +5V pas assez stable.
Il sera donc nécessaire de remplacer les 2 diodes D1 et D2 par un pont de diodes d'au moins 2A . Sans ça le MSX serait sûrement instable.
En plus du 15~18V, le tranfo du FS-A1WX fourni 2 courants alternatifs de 8~12V afin de faire un redressement en double-alternance.
Heureusement que SveN avait le schéma.
Quelques explications :
http://arsene.perez-mas.pagesperso-orange.fr/physique/electronique/redressement/redressement.htm
https://fr.wikipedia.org/wiki/Pont_de_diodes
Edité par
GDX
Le 26/08/2013 à 08h39
bjour
on n'est pas obligé de prendre des transfo a deux emroulement il faut juste faire avec pont de diodes et deux tranfo, le 12v et de petite capacite car regulé avec des 78L12 et 79L12 format transistot To 92 200ma
reste le transfo 8-10v de beaucoup plus grosse capacite en regulé 5volt
exemple http://www.zpag.net/Electroniques/Alimentation/MultpliiTen.htm
on n'est pas obligé de prendre des transfo a deux emroulement il faut juste faire avec pont de diodes et deux tranfo, le 12v et de petite capacite car regulé avec des 78L12 et 79L12 format transistot To 92 200ma
reste le transfo 8-10v de beaucoup plus grosse capacite en regulé 5volt
exemple http://www.zpag.net/Electroniques/Alimentation/MultpliiTen.htm
bpmsx
exemple
http://appelectro.blogspot.fr/2012/04/comment-rendre-continue-une-tension.html
quand je dit poids et confort je pense que de changer le transfo interne par d'autre ne rajoutera que peut de poids supplementaire, que de promener un transfo exterieur lourd et encombrant
http://appelectro.blogspot.fr/2012/04/comment-rendre-continue-une-tension.html
quand je dit poids et confort je pense que de changer le transfo interne par d'autre ne rajoutera que peut de poids supplementaire, que de promener un transfo exterieur lourd et encombrant
bpmsx

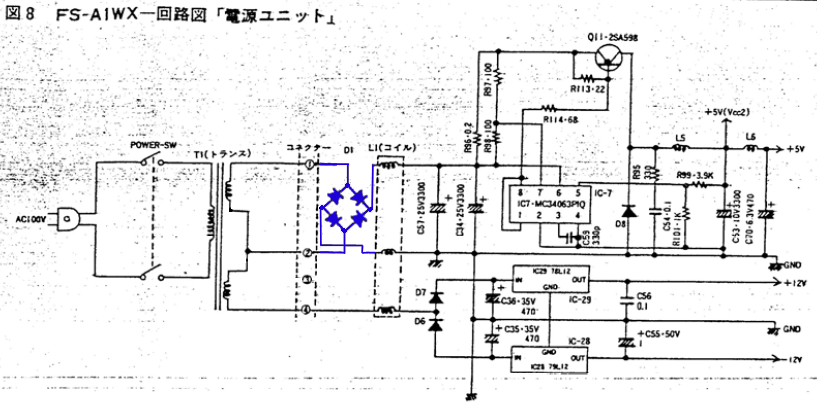

a priori tu ne sais pas lire le schéma de l'alim correctement ( celui écrit en japonais )
il y a des tension alternatives en sortie du transfo
ensuite les diode D1 D2 , D6 D7 redressent pour avoir les sinusoides du même coté
les capas C57 C34 , C35 C36 filtrent les alternances pour avoir du continu
ensuite le régulateur IC7 couplé au transistor Q11 régulent pour avoir le 5V
les régulateurs IC 28 et IC 29 régulent le +12v -12v
il y a des tension alternatives en sortie du transfo
ensuite les diode D1 D2 , D6 D7 redressent pour avoir les sinusoides du même coté
les capas C57 C34 , C35 C36 filtrent les alternances pour avoir du continu
ensuite le régulateur IC7 couplé au transistor Q11 régulent pour avoir le 5V
les régulateurs IC 28 et IC 29 régulent le +12v -12v
pour sauver un MSX dont l'alim est HS on peut utiliser une alim de PC qui fournit les tensions +5V +12V -12V
comme elle est déja régulée il faut se prendre en sortie des régulateurs d'origine aprés les avoir dessoudé
ok c'est du lourd mais ça dépanne
comme elle est déja régulée il faut se prendre en sortie des régulateurs d'origine aprés les avoir dessoudé
ok c'est du lourd mais ça dépanne
Je l'avais oublié ce topic ! http://www.msxvillage.fr/forum/topic.php?id=971
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
En version simple, je disais :
Tu peux utiliser un transfo semblable à celui du Turbo R à condition que tu remplaces les diodes D1 et D2 par un pont de diodes. (un pont de diodes peut se faire avec 4 diodes)
Un transfo à 2 enroulements avec en sortie 12V et 15V, de 15 à 20W fera l'affaire.
Le transfo du FS-A1WX a 3 enroulements dont 2 sont utilisés pour faire le 5V parce que les diodes puissantes coutaient chères à l'époque.
EDIT : En regardant le lien de Sven, jipé donnait les tensions :
broche 1 ----> 13V (cable jaune)
broche 2 ----> Commun (cable blanc)
broche 3 ----> 13V (cable jaune)
broche 4 ----> 18V (cable bleu)
Donc c'est un transfo à 2 enroulements avec en sortie 13V et 18V, de 15 à 20W qui fera l'affaire si tu remplaces les diodes D1 et D2 par un pont de diodes. Edité par GDX Le 26/08/2013 à 13h11
Tu peux utiliser un transfo semblable à celui du Turbo R à condition que tu remplaces les diodes D1 et D2 par un pont de diodes. (un pont de diodes peut se faire avec 4 diodes)
Un transfo à 2 enroulements avec en sortie 12V et 15V, de 15 à 20W fera l'affaire.
Le transfo du FS-A1WX a 3 enroulements dont 2 sont utilisés pour faire le 5V parce que les diodes puissantes coutaient chères à l'époque.
EDIT : En regardant le lien de Sven, jipé donnait les tensions :
broche 1 ----> 13V (cable jaune)
broche 2 ----> Commun (cable blanc)
broche 3 ----> 13V (cable jaune)
broche 4 ----> 18V (cable bleu)
Donc c'est un transfo à 2 enroulements avec en sortie 13V et 18V, de 15 à 20W qui fera l'affaire si tu remplaces les diodes D1 et D2 par un pont de diodes. Edité par GDX Le 26/08/2013 à 13h11
Oui ,je viens de voir sur le schema (que je regardais sur mon telephone jusque là, donc pas top pour la lecture)....le schema est clair, les tensions semblent à peu prés definies donc y'a moyens de faire qqchose assez facilement pour depanner.
Ensuite, je vais qd meme essayer de trouver une boite qui pourrait fabriquer des transfos sur mesures.....on verra bien ce qui en ressort.
Dans tous les cas, merci à tous pour les réponses, c'est bien de voir qu'il y a du soutien !!
Ensuite, je vais qd meme essayer de trouver une boite qui pourrait fabriquer des transfos sur mesures.....on verra bien ce qui en ressort.
Dans tous les cas, merci à tous pour les réponses, c'est bien de voir qu'il y a du soutien !!
Kris - Old CPU addict
Le facteur est passé tot ce matin avec un joli transfo dans sa boite
Je me suis donc empressé de souder tout ça et bein, je peux désormais confirmer qu'un "simple" transfo avec 2 secondaires en 36VA est suffisant pour faire tourner la machine avec du 230V au Q.
J'ai juste utilisé le +12V sur les points 1&2 en reliant les points milieu et +15V sur le troisieme....la machine est stable aprés 1 heure à mouliner dans tous les sens
Totu ça avec un transfo à 25€ ! Y'a plus qu'a s'occuper de la RAM maintenant, parce que 64Ko, ça fait leger .
Edité par
Kris
Le 20/09/2013 à 11h43
Je me suis donc empressé de souder tout ça et bein, je peux désormais confirmer qu'un "simple" transfo avec 2 secondaires en 36VA est suffisant pour faire tourner la machine avec du 230V au Q.
J'ai juste utilisé le +12V sur les points 1&2 en reliant les points milieu et +15V sur le troisieme....la machine est stable aprés 1 heure à mouliner dans tous les sens
Totu ça avec un transfo à 25€ ! Y'a plus qu'a s'occuper de la RAM maintenant, parce que 64Ko, ça fait leger .
Edité par
Kris
Le 20/09/2013 à 11h43
Kris - Old CPU addict
la photo c'est bien mais ça reste fouilli
as tu utilisé un pont de diode ou laissé tel quel ?
un petit schéma a partir de l'original serait parfait pour les autres FS-A1WX dans la panade
as tu utilisé un pont de diode ou laissé tel quel ?
un petit schéma a partir de l'original serait parfait pour les autres FS-A1WX dans la panade
