L'atelier [Réglé] Extension de mémoires 1 méga pour 8235/39

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 28/06/2013 à 02h37
Bonjour,

Aprés plusieurs recherche, je me suis aperçu qu'il etait dificile de trouver une extension de mémoire pour 8235/39.

Donc, aprés quelques jours de reflexion et des conseils de Jipe :top , je me suis lancé dans une aventure pour réaliser une extension 1 méga pour ce MSX :oups .

Evidement, je n'avais pas de 8235/39. Un p'tit tour sur LEBONCOIN, Lolojapan vendait le sien .... bin, je l'ai acheté, merci a lui ;) .

Avant toute chose, toujours essayer la machine pour voir si elle fonctionne bien, il suffit pas de faire une modif sur un MSX en panne.

1 / Essai : Nickel, il s'allume et fonctionne bien. Sauf le lecteur 360 (Que je changerais en 720 où 1.44 plus tard). Le vendeur m'avait prévenu.

2 / Démontage du MSX : J'suis content, l'intérieur n'a jamais été modifier. Il est comme d'origine. Une petite parenthése, c'est blindé de cable de masse.

Partie qui nous intéresse Toutes les photos sont volontairement rétréci pour le forum. Un ZIP sera prévu avec toutes les photos en haute résolution.

3 / Déssouder les 4 mémoires U3 , U4 , U5 ,et U6 (Les mettre dans un coin, c'est des 41464, pour une upgrade MSX1 vers MSX2 par exemple).



4 / Trouver un emplacement pour mettre la petite carte qui va servir de MAPPER. J'ai pris la solution de faire une pose en carte fille. C'est a dire une carte qui sera insérer sur des supports tulipe. Sur la carte du MSX, toutes les pins des mémoires ne seront pas utilisé. Je vais donc me servir de celle non utiliser pour fixer la carte MAPPER.



En rouge : Pins utiliser
En vert : Pins non utliser

Sur la carte MSX, souder une barette femelle de 4 picots sur U3 (Pins 5,6,7 et8) et U6 (Pins 14,15,16 et 17) comme sur la photo.

ATTENTION : Les barrettes que j'ai utilisé ne sont pas les même utiliser couramment. Celle que j'utilise est plus haute. Prendre 2 barrette standard de 4 picots l'une sur l'autre pour avoir le même résultat. Ne pas s'inquiéter si il y a un mauvais contact, ça sert simplement de support.
Comme les barrettes femelles s'insére bien en eux, pour la connection entre male/femelle, Il suffit de donner un petit coup de soudure sur la jonction male/femelle pour que le tous tienne bien. Une seule patte souder suffit, car si une jour, il faut enlever la carte fille, c'est plus facile de déssouder une patte que les 4 :D et vous verrez à la fin du montage que c'est impossible qu'elle bouge.





Avec une plaque d'essai a pastille, tailler le gabarit comme la photo en respectement le nombres de trous.



Souder sur cette carte une barette male de 4 picots coté soudures, sans les faires dépassés côté compossants. La position est représentée par les pastilles vertes.



Clipser la carte fille sur les supports tulipe pour faire un essai.






Voilà, voilà. La suite dans le numéro du mois prochain ...... non, j'rigole, la suite arrive :lol Edité par metalgear2 Le 28/06/2013 à 17h04



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 28/06/2013 à 06h17
Tout ça me semble bien préparé et bien documenté :top

Bonne chance pour la suite.
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 28/06/2013 à 09h21
J'adore :love
Fait péter La suite :glass


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/06/2013 à 09h39
metalgear2 :
ATTENTION : Les barrettes que j'ai utilisé ne sont pas les même utiliser couramment. Celle que j'utilise est plus haute. Prendre 2 barrette standard de 4 picots l'une sur l'autre pour avoir le même résultat. Ne pas s'inquiéter si il y a un mauvais contact, ça sert simplement de support et vous verrez à la fin du montage que c'est impossible qu'elle bouge.





/quote]



[quote=metalgear2]Clipser la carte fille sur les supports tulipe pour faire un essai.









Attention, de mémoire les barrettes mâle que tu utilise ne s’insèrent pas dans les barrettes utilisées couramment dont tu parles plus haut...

Utiliser les même barrettes que toi ou alors changer le type de barrette mâle. Je posterai un photo plus tard.


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9511

Le 28/06/2013 à 10h49
il existe des barrettes male<->male asymétriques s'insérant dans des supports tulipes d'un coté et avec des pins plus grosses pour souder de l'autre

les connecteurs de type "carré" sont a proscrire


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 28/06/2013 à 11h19

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9511

Le 28/06/2013 à 11h27
en fait il existe des connecteurs qui s'emboitent dedans avec des contats a lyres le tout est d'avoir la paire qui va bien ;)


:noel
Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/06/2013 à 13h24
Jipe :
il existe des barrettes male<->male asymétriques s'insérant dans des supports tulipes d'un coté et avec des pins plus grosses pour souder de l'autre



les connecteurs de type "carré" sont a proscrire


C'est de ces barrettes là dont je voulais parler.


TurboR GT, V9990, Grafx9000, etc dans la cave, j'ai retrouvé mon CANON V20! ( en kit) :top du coup dans la cave. La cave où je m'aménage un coin électronique et MSX. :top

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 28/06/2013 à 14h42
Jipe :
en fait il existe des connecteurs qui s'emboitent dedans avec des contats a lyres le tout est d'avoir la paire qui va bien ;)




J'ai récupéré les barrettes sur une carte fax/modem interne pour PC. Il y avait une carte fille dessus. Quand j'ai fais le nettoyage dans mes cartes, c'est là que je suis tomber dessus. Comme il y avait la paire, j'en ais profité :|



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Metalion Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 23/12/2009 à 15h32

Messages: 1444

Le 28/06/2013 à 16h04
GDX :
Au fait, ça s'appelle comment en Anglais ?


Pin header


MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)

metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 28/06/2013 à 16h55
z80 :


Attention, de mémoire les barrettes mâle que tu utilise ne s’insèrent pas dans les barrettes utilisées couramment dont tu parles plus haut...

Utiliser les même barrettes que toi ou alors changer le type de barrette mâle. Je posterai un photo plus tard.




Effectivement, ta mémoire est bonne :top , j'ai oublier de le préciser :siffle .



Comme les femelles s'insére bien, pour la connection entre male/femelle, Il suffit de donner un petit coup de soudure sur la jonction male/femelle pour que le tous tienne bien. Une seule patte souder suffit, car si une jour, il faut enlever la carte fille, c'est plus facile de déssouder une patte que 4 les :D .



J'ai modifier le premier post, comme ça, il apparait au montage. Edité par metalgear2 Le 28/06/2013 à 17h03



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 786

Le 28/06/2013 à 17h39
metalgear2 :
z80 :


Attention, de mémoire les barrettes mâle que tu utilise ne s’insèrent pas dans les barrettes utilisées couramment dont tu parles plus haut...

Utiliser les même barrettes que toi ou alors changer le type de barrette mâle. Je posterai un photo plus tard.




Effectivement, ta mémoire est bonne :top , j'ai oublier de le préciser :siffle .



Comme les femelles s'insére bien, pour la connection entre male/femelle, Il suffit de donner un petit coup de soudure sur la jonction male/femelle pour que le tous tienne bien. Une seule patte souder suffit, car si une jour, il faut enlever la carte fille, c'est plus facile de déssouder une patte que 4 les :D .



J'ai modifier le premier post, comme ça, il apparait au montage.

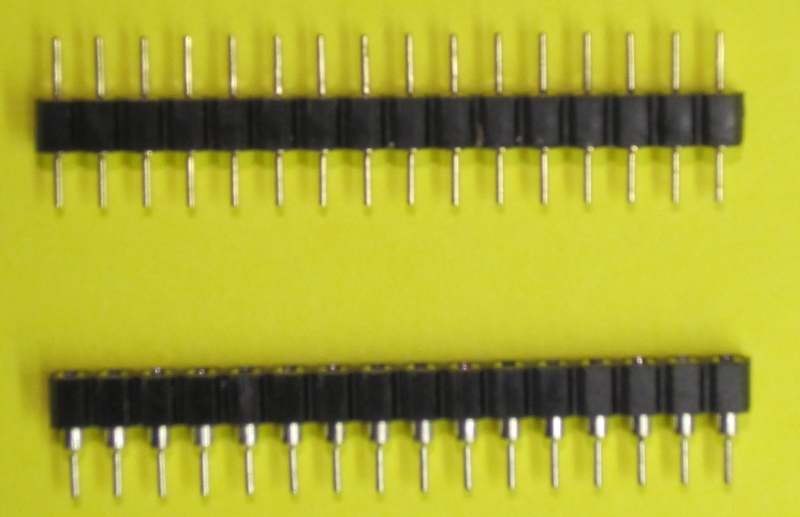

voila les fameuses barrettes dispo sur eBay:
