L'atelier [Réglé] Montage 4Mo sur un VG8235/00 et/19
Reprise du message précédent
MSXlegend :
Des barette de supports tulipes universelle
(me rappel plus trop)
(me rappel plus trop)Si, tu as raison MSXLegend, c'est bien des barrettes tulipes.
Tu trouvera plus souvent des barrtte tulipe noir que bleu. Tu peux aussi prendre un support tulipe 18 broches et tu le coupe en deux.
Edité par metalgear2 Le 26/11/2013 à 16h45
bon je me fais des noeuds au cerveau la ..
je me sers des bases suivantes , service manual 8235,8250 , les notes de legend et ses photos le plan de jipé et le plan d'igal du 8250 (qui malgré ce qu'on peut en dire est le plus explicite pour moi ..)
j'ai pleins de questions mais je vais y aller doucement pour vous
je voudrais etre sur du nombre de ls et de leur emplacements/correspondances ..
je crois qu'il y en a 4
sur le schema de jipé on a U1 U2 IC147B et IC149B
Legend , écrit pour la correspondance 8235 :
Ls157 (IC147B) sur U42
Ls670 (IC149B) sur U23
Ls367 (U2) sur U26
ou est le ls 00 sur le 8235 , Legend est-ce celui que tu as mis en U11 (4eme photo , 1ere page du sujet )?
Legend as tu des photos pas a pas d'un de tes montages , ca pourrait me faciliter la tache ..
à suivre .. Edité par lexhick Le 27/11/2013 à 17h57
je me sers des bases suivantes , service manual 8235,8250 , les notes de legend et ses photos le plan de jipé et le plan d'igal du 8250 (qui malgré ce qu'on peut en dire est le plus explicite pour moi ..)
j'ai pleins de questions mais je vais y aller doucement pour vous
je voudrais etre sur du nombre de ls et de leur emplacements/correspondances ..
je crois qu'il y en a 4
sur le schema de jipé on a U1 U2 IC147B et IC149B
Legend , écrit pour la correspondance 8235 :
Ls157 (IC147B) sur U42
Ls670 (IC149B) sur U23
Ls367 (U2) sur U26
ou est le ls 00 sur le 8235 , Legend est-ce celui que tu as mis en U11 (4eme photo , 1ere page du sujet )?
Legend as tu des photos pas a pas d'un de tes montages , ca pourrait me faciliter la tache ..
à suivre .. Edité par lexhick Le 27/11/2013 à 17h57
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
Salut Lexhick.
Content de voir que tu te lances dans la soudure
Pour te faciliter un peu le travail, j'ai mis en bleu clair les points à modifier selon les indications données par MsxLégend.
Pour le reste, il s'agit d'un montage indépendant et donc tu peux mettre tes CI n'importe ou pourvu que la Puce en dessous ait le même nombre de Pins.
Nb: Seules les Pins [7 et 14] ou encore [8 et 16] sont soudées à la puce en dessous pour récupérer GND et +5V.
Commence par remplir le tableau que je t'ai préparé en suivant les indication de légend. On pourra corriger ta modif théorique avant que tu attaques la pratique
Soit méthodique pour la suite, y a pas mal de soudures
Edité par
igal
Le 27/11/2013 à 22h28
Content de voir que tu te lances dans la soudure
Pour te faciliter un peu le travail, j'ai mis en bleu clair les points à modifier selon les indications données par MsxLégend.
Pour le reste, il s'agit d'un montage indépendant et donc tu peux mettre tes CI n'importe ou pourvu que la Puce en dessous ait le même nombre de Pins.
Nb: Seules les Pins [7 et 14] ou encore [8 et 16] sont soudées à la puce en dessous pour récupérer GND et +5V.
Commence par remplir le tableau que je t'ai préparé en suivant les indication de légend. On pourra corriger ta modif théorique avant que tu attaques la pratique
Soit méthodique pour la suite, y a pas mal de soudures
Edité par
igal
Le 27/11/2013 à 22h28
En fait y a pas de logiciel, je fait ça avec bcp de patience en décortiquant avec l'idée que cela puisse servir à tous
J'ai oublié de signaler la Pin 1 du [LS 157] sur [IC 147]
En bleu, les correspondances qui devraient pas poser de problèmes.
En rose, les correspondances pour lesquelles j'ai un doute.
En rouge les parties incomplètes nécessitant une correction.
En attendant les précisions/corrections de Jipe et Legend
Edité par
igal
Le 28/11/2013 à 13h05
J'ai oublié de signaler la Pin 1 du [LS 157] sur [IC 147]
En bleu, les correspondances qui devraient pas poser de problèmes.
En rose, les correspondances pour lesquelles j'ai un doute.
En rouge les parties incomplètes nécessitant une correction.
En attendant les précisions/corrections de Jipe et Legend
Edité par
igal
Le 28/11/2013 à 13h05
Paint.net est gratuit efficace pour tracer tes schemas
Le LS00 tu le met ou tu veux, car il faut juste le +5 et la masse donc en l'occurance sur un ls de meme taille
(Releve tous les pin sauf 7 et 14 )
Positionne tous les LS et au pire fait une jolie photo avant de tout souder !! Edité par MSXlegend Le 28/11/2013 à 17h08
Le LS00 tu le met ou tu veux, car il faut juste le +5 et la masse
donc en l'occurance sur un ls de meme taille (Releve tous les pin sauf 7 et 14 )
Positionne tous les LS et au pire fait une jolie photo avant de tout souder !! Edité par MSXlegend Le 28/11/2013 à 17h08
Pour faire simple, Tout est OK mis à part LS00.
Il manque à savoir quoi faire avec:
LS 00 Pin 8 => ???
LS 00 Pin 10 => ???
LS 00 Pin 11 => ???
LS 00 Pin 12 => ???
Salut Legend: En fait il manque juste les points au dessus ou y a un doute. Une fois ces points éclaircis, tout devrait être bon
J'ai voulu dessiner l'implantation pour lexhick, mais les scannes disponibles sur la toile sont pas lisibles pour les 8235 00/19
Il manque à savoir quoi faire avec:
LS 00 Pin 8 => ???
LS 00 Pin 10 => ???
LS 00 Pin 11 => ???
LS 00 Pin 12 => ???
Salut Legend: En fait il manque juste les points au dessus ou y a un doute. Une fois ces points éclaircis, tout devrait être bon
J'ai voulu dessiner l'implantation pour lexhick, mais les scannes disponibles sur la toile sont pas lisibles pour les 8235 00/19
LS 00 Pin 8 => ??? /CAS0 des mémoires
LS 00 Pin 10 => ??? sur pin 9 LS00
LS 00 Pin 11 => ??? sur pin 9 LS00
LS 00 Pin 12 => ??? sur pin 6 du LS00
voir sur le schéma du 8250
je vais faire un schéma adapté au 8235 a mes moments perdus
LS 00 Pin 10 => ??? sur pin 9 LS00
LS 00 Pin 11 => ??? sur pin 9 LS00
LS 00 Pin 12 => ??? sur pin 6 du LS00
voir sur le schéma du 8250
je vais faire un schéma adapté au 8235 a mes moments perdus
Merci pour ces précisions Jipe.
En croisant tes infos et celle de MsxLégend, certaines sembles poser problème.
J'ai donc fait un premier dessin.
En Vert => Le câblage LS 00 suivant tes indications
En Bleu => Le câblage (complémentaire?) suivant les indications de MsxLégend.
En Jaune => Les reste du câblage suivant la synthèse des infos que j'ai trouvé sur les pages précédentes.
Nb: Les PINS coloriées en NOIR sont soudées aux Pins se trouvant dessous!
Nb2: Les numéros indiquent qu'il s'agit du CI original (le CI inférieur donc)
Si Légend ou toi pouvez me confirmer pour les fils BLEU? (J'ai un doute la dessus)
Merci
Edité par
igal
Le 29/11/2013 à 13h36
En croisant tes infos et celle de MsxLégend, certaines sembles poser problème.
J'ai donc fait un premier dessin.
En Vert => Le câblage LS 00 suivant tes indications
En Bleu => Le câblage (complémentaire?) suivant les indications de MsxLégend.
En Jaune => Les reste du câblage suivant la synthèse des infos que j'ai trouvé sur les pages précédentes.
Nb: Les PINS coloriées en NOIR sont soudées aux Pins se trouvant dessous!
Nb2: Les numéros indiquent qu'il s'agit du CI original (le CI inférieur donc)
Si Légend ou toi pouvez me confirmer pour les fils BLEU? (J'ai un doute la dessus)
Merci
Edité par
igal
Le 29/11/2013 à 13h36

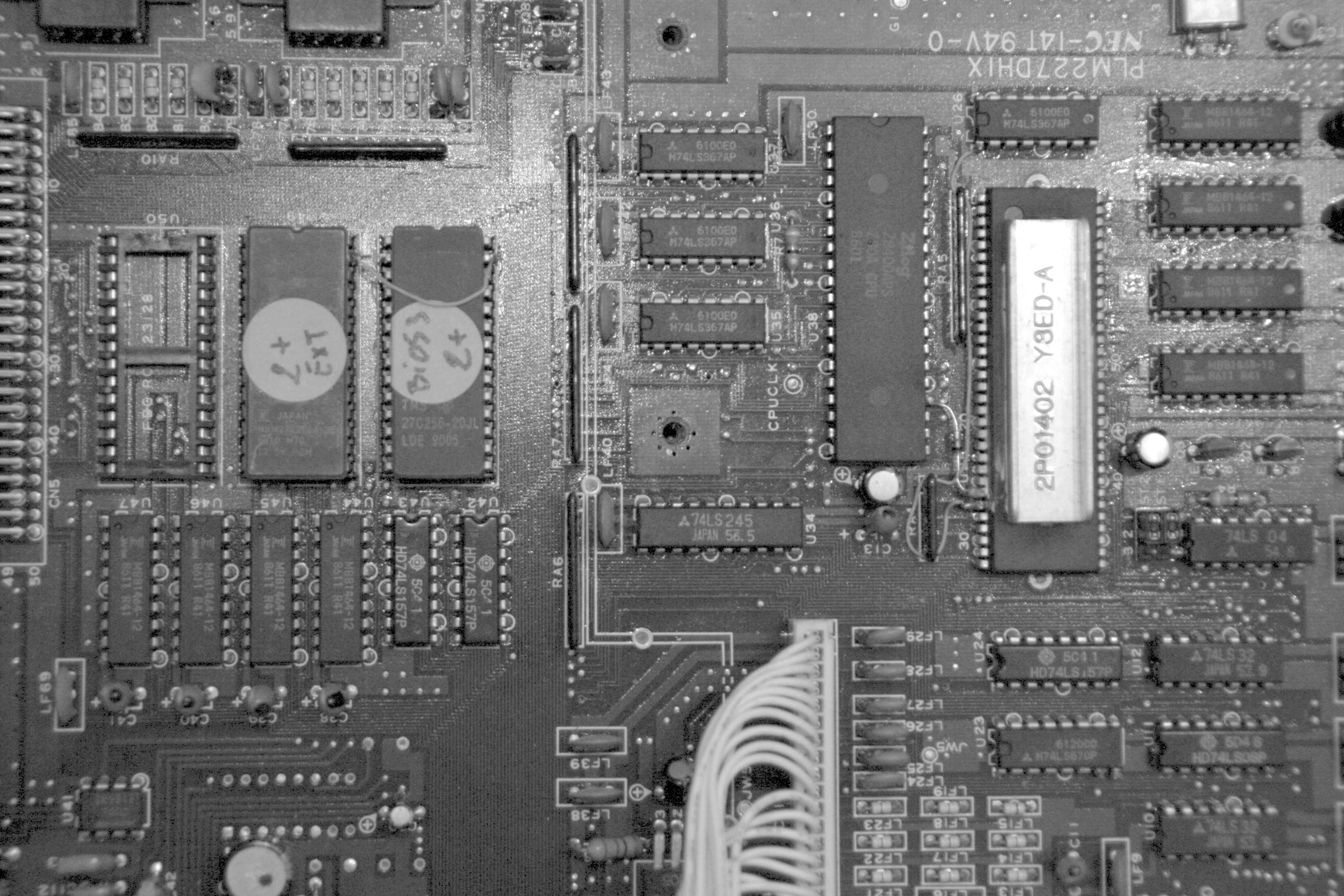

ahh j'arrive trop tard avec ma photo , vous etes trop rapides les gars
pas sur que ce soit mieux mais je la mets quand meme
Merci pour tout en tout cas !!
Edité par
lexhick
Le 29/11/2013 à 12h24
pas sur que ce soit mieux mais je la mets quand meme
Merci pour tout en tout cas !!
Edité par
lexhick
Le 29/11/2013 à 12h24
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
Igal, deja tu peux retirer le fil bleu qui est sur le ls 00. pin 9,10 et 11 soudé ensemble seulement !
Le pin 2 du ls157 doit etres soudé pin 7 du ls670(A) U23 donc donc sous le ls670 qui a été rajouté
Igal regarde bien le schemas du 8250 !!
je detail un peu les differences
Le reste est identique au schemas du 8250 Edité par MSXlegend Le 29/11/2013 à 13h16
Le pin 2 du ls157 doit etres soudé pin 7 du ls670(A) U23 donc donc sous le ls670 qui a été rajouté
Igal regarde bien le schemas du 8250 !!
je detail un peu les differences
Citation :
1-mise en place des LS
-LS157 sur U42 (pattes 1,8,15,16 soudées sur le LS du dessous)
-LS670 sur U23 (pattes 4,5,8,11,12,13,14,16 soudées sur le LS du dessous)
-LS367 sur U26 (pattes 8 et 16 soudé pour +5v)
-LS00 soudé sur un emplacement libre ou sur un LS toutes les pattes relevé sauf 1 et 14 qui seront soudé sur le ls du dessous)
2-couper pistes
-J'ai coupé la piste qui relie la 6 de U11 et 16 de U45-47 (RAM) prêt de U11
3-Raccord
-J'ai relié tous les LS entre eux comme sur le schémas pour nms8250. (y compris les 5 fils qui vont vers le Z80)
-J'ai relié relié les 3 fils qui ce soudent sous le LS670 (U23) comme sur le schemas 8250
-Sur LS367:
J'ai relié 1+15 sur le 4 de U21 (/EN)
- Sur LS00 :
J'ai relié 1+2 sur 4 de U12 (/RFSH)
J'ai relié 5 sur 4 de l'une des RAM (/WE)
J'ai relié 8 sur 16 de U45 (/CAS)
J'ai relié 13 sur 5 de U10 (/CAS2E)
1-mise en place des LS
-LS157 sur U42 (pattes 1,8,15,16 soudées sur le LS du dessous)
-LS670 sur U23 (pattes 4,5,8,11,12,13,14,16 soudées sur le LS du dessous)
-LS367 sur U26 (pattes 8 et 16 soudé pour +5v)
-LS00 soudé sur un emplacement libre ou sur un LS toutes les pattes relevé sauf 1 et 14 qui seront soudé sur le ls du dessous)
2-couper pistes
-J'ai coupé la piste qui relie la 6 de U11 et 16 de U45-47 (RAM) prêt de U11
3-Raccord
-J'ai relié tous les LS entre eux comme sur le schémas pour nms8250. (y compris les 5 fils qui vont vers le Z80)
-J'ai relié relié les 3 fils qui ce soudent sous le LS670 (U23) comme sur le schemas 8250
-Sur LS367:
J'ai relié 1+15 sur le 4 de U21 (/EN)
- Sur LS00 :
J'ai relié 1+2 sur 4 de U12 (/RFSH)
J'ai relié 5 sur 4 de l'une des RAM (/WE)
J'ai relié 8 sur 16 de U45 (/CAS)
J'ai relié 13 sur 5 de U10 (/CAS2E)
Le reste est identique au schemas du 8250 Edité par MSXlegend Le 29/11/2013 à 13h16
@MsxLégend: En fait, j'ai suivi les indiquations que tu as donné, j'ai complété avec les indications de Jipe et en dernier, j'ai mis en BLEU les indications que tu donnes et qui semble ne pas coller aux indications de Jipe
Donc [LS157 Pin 2 (au dessus de U42)] va bien sur U23 Pin 7 et même sur la Pin 6 si j'ai bien suivi..Aucun problème pour ces fils JAUNES.
Voilà j'ai viré le fil bleu. Merci de ton aide:
La ou j'ai besoin de précisions, comme expliqué plus haut, c'est surtout sur les fils BLEUS
Merci d'avoir confirmé de supprimer le fil BLEU qui va de [LS 00 Pin 12] => [U45 Pin 16] et [U47 Pin 16]
Toujours dans les fils BLEU!
Est ce que je dois supprimer le fil BLEU qui va de [LS367 Pin 2 (au dessus de U24)] => [U23 Pin 6] ?
Meric pour Lexhick
Donc [LS157 Pin 2 (au dessus de U42)] va bien sur U23 Pin 7 et même sur la Pin 6 si j'ai bien suivi..Aucun problème pour ces fils JAUNES.
Voilà j'ai viré le fil bleu. Merci de ton aide:
La ou j'ai besoin de précisions, comme expliqué plus haut, c'est surtout sur les fils BLEUS
Merci d'avoir confirmé de supprimer le fil BLEU qui va de [LS 00 Pin 12] => [U45 Pin 16] et [U47 Pin 16]
Toujours dans les fils BLEU!
Est ce que je dois supprimer le fil BLEU qui va de [LS367 Pin 2 (au dessus de U24)] => [U23 Pin 6] ?
Meric pour Lexhick
Igal, il est bon mais il faut aussi le relier au pin 3 du ls157
Je te propose de verifier ton schemas une fois terminé, mais fait le en 2 ou 3 partie, j'ai les yeux qui louches quand il y a trop de fils et de couleur
ps: et moi il faut que je retrouve le scan de mon adaptation gribouillé sur vg8235 !! Edité par MSXlegend Le 29/11/2013 à 14h42
Je te propose de verifier ton schemas une fois terminé, mais fait le en 2 ou 3 partie, j'ai les yeux qui louches quand il y a trop de fils et de couleur
ps: et moi il faut que je retrouve le scan de mon adaptation gribouillé sur vg8235 !! Edité par MSXlegend Le 29/11/2013 à 14h42
En attendant, lexhick, tu peux preparer tes RAM , deja tu va t amuser
Je te conseil une fois tes ram preparé (pate deplié, et coupé pour certaine) de coller 2 paire de 2 support tulipe ensemble puis de coller ta ram au milieu
Pour le raccord, rien de mieux que du fil fin denudé
Important, ton fil denudé tu le soude d'abord dans le support tulipe, puis tu le rabat sur la patte. Laisse au moin 2 a 3 mm de plus pour souder. (pas de soudure au bord a bord !!)
Bonne chance
Je te conseil une fois tes ram preparé (pate deplié, et coupé pour certaine) de coller 2 paire de 2 support tulipe ensemble puis de coller ta ram au milieu
Pour le raccord, rien de mieux que du fil fin denudé
Important, ton fil denudé tu le soude d'abord dans le support tulipe, puis tu le rabat sur la patte. Laisse au moin 2 a 3 mm de plus pour souder. (pas de soudure au bord a bord !!)
Bonne chance
bon, de mon coté j'avance pas
la boutique d’électronique ou je me fournie n'a jamais rien de ce que je demande ..
pas de ls ..(sur commande..lol)pas de supports tulipe mais des classiques (du coup mes rams sont en équilibre au lieu d'etre posées a plat sur les supports..)...la barette est beaucoup trop haute par rapport a ce que je voulais ..bref..
je commande tout sur la baie au moins j'aurais ça dans la semaine ..
du coté du schéma , j'ai fais l’implantation , mais apres je sais pas par ou commencer .. et puis ca me prends un temps fou ..
la boutique d’électronique ou je me fournie n'a jamais rien de ce que je demande ..
pas de ls ..(sur commande..lol)pas de supports tulipe mais des classiques (du coup mes rams sont en équilibre au lieu d'etre posées a plat sur les supports..)...la barette est beaucoup trop haute par rapport a ce que je voulais ..bref..
je commande tout sur la baie au moins j'aurais ça dans la semaine ..
du coté du schéma , j'ai fais l’implantation , mais apres je sais pas par ou commencer .. et puis ca me prends un temps fou ..
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
