L'atelier [Réglé] Montage 4Mo sur un VG8235/00 et/19
Reprise du message précédent
Me revoila
et .......toujour 64ko de base (donc 0 en mapper je suppose
)Avant d'être obligé de le faire partir au S.A.V Jipé
, j'aimerais volontier que tu puisse me dire ou j'ai bien pu faire une erreurJe vais donc détailler mon travail:
1-mise en place des LS
-LS157 sur U42 (pattes 1,8,15,16 soudées sur le LS du dessous)
-LS670 sur U23 (pattes 4,5,8,11,12,13,14,16 soudées sur le LS du dessous)
-LS367 sur U26 (pattes 8 et 16 soudé pour +5v)
2-couper pistes
-J'ai coupé la piste qui relie la 6 de U11 et 16 de U45-47 (RAM) prêt de U11
3-Raccord
-J'ai relié tous les LS entre eux comme sur le schémas pour nms8250. (y compris les 5 fils qui vont vers le Z80)
-J'ai relié relié les 3 fils qui ce soudent sous le LS670 (U23) comme sur le schemas 8250
-Sur LS367:
J'ai relié 1+15 sur le 4 de U21 (/EN)
- Sur LS00 :
J'ai relié 1+2 sur 4 de U12 (/RFSH)
J'ai relié 5 sur 4 de l'une des RAM (/WE)
J'ai relié 8 sur 16 de U45 (/CAS)
J'ai relié 13 sur 5 de U10 (/CAS2E)
4-Vérification
-Tous les LS ont été vérifié et sont correctement soudé. J'ai testé la continuité des fils a plusieur reprise.
-Tout est correct et pas d'oubli. J'ai bien vérifié le LS157 aussi
-Le MSX démarre, mais seulement 64k a l'init
HELP
Edité par MSXlegend Le 01/02/2012 à 01h12
igal :
Question bête, mais on sait jamais!
T'as pensé au travail sur les résistances?
T'as pensé au travail sur les résistances?
en quelque sorte oui
bien que tres semblable au 8250, R127 et R130 n'existe pas !!
pour le R127, il faut a la place, couper la piste entre 6 de u11 et 16 de u45
Pour le R130, il faut se reprendre sur le 4 d'une des RAM (/WE) sur U44 U45 U46 ou U47
Pour repondre a jipé, impossible de demarrer ma sd card (normal 128ko exigé). J'ai donc essayé de démarrer une disquetet sous dos avec test ram, ma disquette commence a charger et plus rien a l'ecran. Sous basic, avec un files je liste sans pb le contenu de la disquette. J'ai donc un pb de Memoire ça ne fait aucun doute.
Autre petit pb pas prévu !! sur mon LCD, plus de couleur. J'ai du jaune sur fond noir, j'espere que c'est ce n'est rien
Edité par
MSXlegend
Le 01/02/2012 à 20h50
regarde déja la tension d'alimentation 5V vu les symptomes du LCD
en coupant la piste 6 de U11-2 a 16 de U45 U47 /CAS2 il faut absolument reprendre le nouveau signal /CAS sur une des pattes 16 de U45 U47
sur le LS157 ajouté il faut vérifier que la broche 15 soit bien reliée a la masse et que les soudures sur le + et le - sont correctes
en coupant la piste 6 de U11-2 a 16 de U45 U47 /CAS2 il faut absolument reprendre le nouveau signal /CAS sur une des pattes 16 de U45 U47
sur le LS157 ajouté il faut vérifier que la broche 15 soit bien reliée a la masse et que les soudures sur le + et le - sont correctes
Probleme de 64ko resolu grace a Jipé merci encore.
Le probleme venais du /cas, j'ai cablé la mauvaise pin 16 pour cabler le /CAS0 venant du LS00 Il a donc été soudé sur la pin 16 au niveau du support tulipe.
Maintenant, j'ai un vg8235/00 en 2+ avec 4mo de ram et un modul Covox. J'hesite maintenant a intégrer le kit yuv que j'ai eu a bon prix
Merci
merci encore. Le probleme venais du /cas, j'ai cablé la mauvaise pin 16 pour cabler le /CAS0 venant du LS00 Il a donc été soudé sur la pin 16 au niveau du support tulipe.
Maintenant, j'ai un vg8235/00 en 2+ avec 4mo de ram et un modul Covox. J'hesite maintenant a intégrer le kit yuv que j'ai eu a bon prix
Merci
Bonjour
Voici mon 2eme vg8235 avec 4mo.
Evidement, j'ai un petit probleme: Par contre j'ai soit un ecran noir, soit (en rallumant) j'ai le msx qui reboote une fois ou 2 puis ecran bleu (Boot ok, affichage des 4096ko OK)
Je ne vais pas plus loin
Les LS sont correctement cablé, les alim pour chaque ls sont bon ! il n y a pas d'erreur au niveau des soudure.
pour le signal /CAS , je me suis pris directement sur une des ram 4mo (pattes 16 de U45)
On dirait un pb avec "reset", je n'ai pas vu de piste coupé !! la seule coupé est la patte 6 pret de U11
Jipé, as tu eu un cas similaire
Edité par
MSXlegend
Le 18/07/2013 à 12h41
Voici mon 2eme vg8235 avec 4mo.
Evidement, j'ai un petit probleme: Par contre j'ai soit un ecran noir, soit (en rallumant) j'ai le msx qui reboote une fois ou 2 puis ecran bleu (Boot ok, affichage des 4096ko OK)
Je ne vais pas plus loin
Les LS sont correctement cablé, les alim pour chaque ls sont bon ! il n y a pas d'erreur au niveau des soudure.
pour le signal /CAS , je me suis pris directement sur une des ram 4mo (pattes 16 de U45)
On dirait un pb avec "reset", je n'ai pas vu de piste coupé !! la seule coupé est la patte 6 pret de U11
Jipé, as tu eu un cas similaire
Edité par
MSXlegend
Le 18/07/2013 à 12h41
Voici sous 2 angles differentes. Je trouve les soudures sur les tulipes un peu juste que je vais renforer ce soir
tu remarquera qu'il y a un fil supplementaire pin 4 u47 et sur pin 16 u44 (je n'ai pas voulu souder sous la carte mère )
Pour les RAM, j'ai pris du fil kinar denudé que j'ai soudé sur les pattes des RAM sur au moins 4mm
Edité par
MSXlegend
Le 19/07/2013 à 13h11
tu remarquera qu'il y a un fil supplementaire pin 4 u47 et sur pin 16 u44 (je n'ai pas voulu souder sous la carte mère
)Pour les RAM, j'ai pris du fil kinar denudé que j'ai soudé sur les pattes des RAM sur au moins 4mm
Edité par
MSXlegend
Le 19/07/2013 à 13h11
Salut ,je remonte le sujet car je souhaiterai aussi faire ce montage
Legend m'avait fourni 2 rams de 4mo avec le 8235 , j'espere mener a bien "l'operation" grace a vous
mais j'ai pas vu de schéma de la modif à faire , est-il possible de le poster ici ?
au niveau de la nomenclature , si j'ai bien suivi il faut ;
1X LS00
1X LS157
1X LS670
1X LS367
comment s'appellent ces petites barrettes bleus que Legend utilise pour fixer ces supports tulipe ?
Merci
Legend m'avait fourni 2 rams de 4mo avec le 8235
, j'espere mener a bien "l'operation" grace a vous mais j'ai pas vu de schéma de la modif à faire , est-il possible de le poster ici ?
au niveau de la nomenclature , si j'ai bien suivi il faut ;
1X LS00
1X LS157
1X LS670
1X LS367
comment s'appellent ces petites barrettes bleus que Legend utilise pour fixer ces supports tulipe ?
Merci
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
Il n y a pas de schemas tout fait. J'ai tout simplement adapté le schemas du 8250 (avec l'aide de Jipé)
Si tu n'a pas tenté l'experience sur un nms8250, je ne le te conseil pas

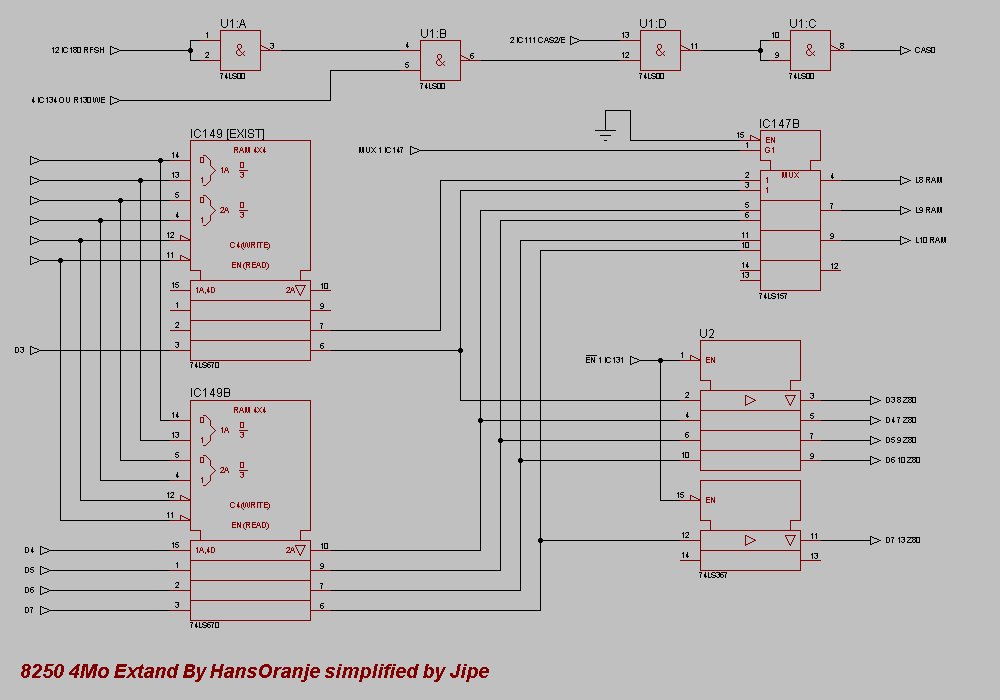

Voici le schemas version 8250
http://www.msxvillage.fr/forum/topic.php?id=661#m10933
A noter, je n'y suis pas arrivé du 1er coup
Ah oui, il me semble que tes RAM d'origine sont déjà sur support tulipe
car c'était en Project puis j'ai laissé tombé !!! Edité par MSXlegend Le 26/11/2013 à 15h25
Si tu n'a pas tenté l'experience sur un nms8250, je ne le te conseil pas
Voici le schemas version 8250
http://www.msxvillage.fr/forum/topic.php?id=661#m10933
"voici la correspondance des circuits avec le 8250 :
8250 -> 8235
IC147 -> U42 LS157
IC149 -> U23 LS670
IC150 -> U24 LS157 sous le LS367 (je l'ai soudé sur la U26)
R127 n'existe pas il faut couper la piste entre 6 de U11 et le 16 de U45 U47 ( prés de U11 ) souder sur 16 de U45 /CAS
IC135 -> U47 ram
IC133 -> U46 ram
IC136 -> U45 ram
IC134 -> U44 ram
R130 n'existe pas il faut se reprendre sur le 4 d'une des ram U4 4 a U47/WE
pour les signaux D0 a D7 c'est mieux de se prendre aprés le buffer U34
D0 4
D1 6
D2 8
D3 9
D4 7
D5 5
D6 3
D7 2
les broches sont celles du circuit U34 LS245 "
Rajout: du 26/11/11 par Jipé:
le 13 du LS00 va sur signal /CAS2E disponible sur la pin 5 de U 10 ou sur la pin 10 de U10
le 1 et 2 du LS00 va sur le signal /RFSH disponible sur la pin 4 de U12
le 1 et 15 du LS367 va sur le signal /EN disponnible sur les pins 5 9 ou 12 de U21
8250 -> 8235
IC147 -> U42 LS157
IC149 -> U23 LS670
IC150 -> U24 LS157 sous le LS367 (je l'ai soudé sur la U26)
R127 n'existe pas il faut couper la piste entre 6 de U11 et le 16 de U45 U47 ( prés de U11 ) souder sur 16 de U45 /CAS
IC135 -> U47 ram
IC133 -> U46 ram
IC136 -> U45 ram
IC134 -> U44 ram
R130 n'existe pas il faut se reprendre sur le 4 d'une des ram U4 4 a U47/WE
pour les signaux D0 a D7 c'est mieux de se prendre aprés le buffer U34
D0 4
D1 6
D2 8
D3 9
D4 7
D5 5
D6 3
D7 2
les broches sont celles du circuit U34 LS245 "
Rajout: du 26/11/11 par Jipé:
le 13 du LS00 va sur signal /CAS2E disponible sur la pin 5 de U 10 ou sur la pin 10 de U10
le 1 et 2 du LS00 va sur le signal /RFSH disponible sur la pin 4 de U12
le 1 et 15 du LS367 va sur le signal /EN disponnible sur les pins 5 9 ou 12 de U21
A noter, je n'y suis pas arrivé du 1er coup
Ah oui, il me semble que tes RAM d'origine sont déjà sur support tulipe
car c'était en Project puis j'ai laissé tombé !!! Edité par MSXlegend Le 26/11/2013 à 15h25
Bouhhhhhhhhhh
(Mode inconsolable)
je vais quand meme essayer de faire un croquis avec les notes de legend et le schema du 8250 .. vous me direz
snif Edité par lexhick Le 26/11/2013 à 16h39
(Mode inconsolable)
je vais quand meme essayer de faire un croquis avec les notes de legend et le schema du 8250 .. vous me direz
snif Edité par lexhick Le 26/11/2013 à 16h39
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
MSXlegend :
Des barette de supports tulipes universelle (me rappel plus trop)
(me rappel plus trop)Si, tu as raison MSXLegend, c'est bien des barrettes tulipes.
Tu trouvera plus souvent des barrtte tulipe noir que bleu. Tu peux aussi prendre un support tulipe 18 broches et tu le coupe en deux.
Edité par metalgear2 Le 26/11/2013 à 16h45
