L'atelier [Réglé] Super Multi Mega Flash ROM S.C.C 40Mbits 10x512K et évolutif 80 Mbits !!! (soit 20x512k)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 12/07/2011 à 16h47

Reprise du message précédent

tu peux déja replier les capas a plat sur les flashroms car sinon quand tu va souder elles vont te gêner ;)


:noel
Site web
LarsThe18Th Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 14/11/2010 à 19h51

Messages: 32

Le 12/07/2011 à 22h09
Très bon projet :top

Maybe you can use PLCC version IC with socket to get everything in to a Konami Cardrige.

What is the function of the red and green led, does it blink when you flash it ? Edité par LarsThe18Th Le 12/07/2011 à 22h16
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 13/07/2011 à 08h01
Thanks LarsThe18Th
The green led is for the power supply. the red led (I don't know for now :p )
I have 2 green Led. One for the Mega flash ROM, and the second for the cartridge
The Flash rom who can be use with PLCC version IC with socker is less expensive that the AM29f40. Maybe next time off course :top
Thanks to suggest this socket ^^

Edité par MSXlegend Le 16/07/2011 à 00h17


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 13/07/2011 à 08h11
Maintenant que j'ai trouvé la panne :oups , je ne peux m'empecher de le mettre tout de suite en boite ^^
J'en ai profité pour mettre une sortie Pure SCC avec switch (l'interrupteur est la uniquement pour desactiver la scc dans le MSX, ainsi, j'empeche la SCC de se melanger avec le PSG)

Preparation : trou pour la led verte (temoin d'alimentation) et rajout RCA

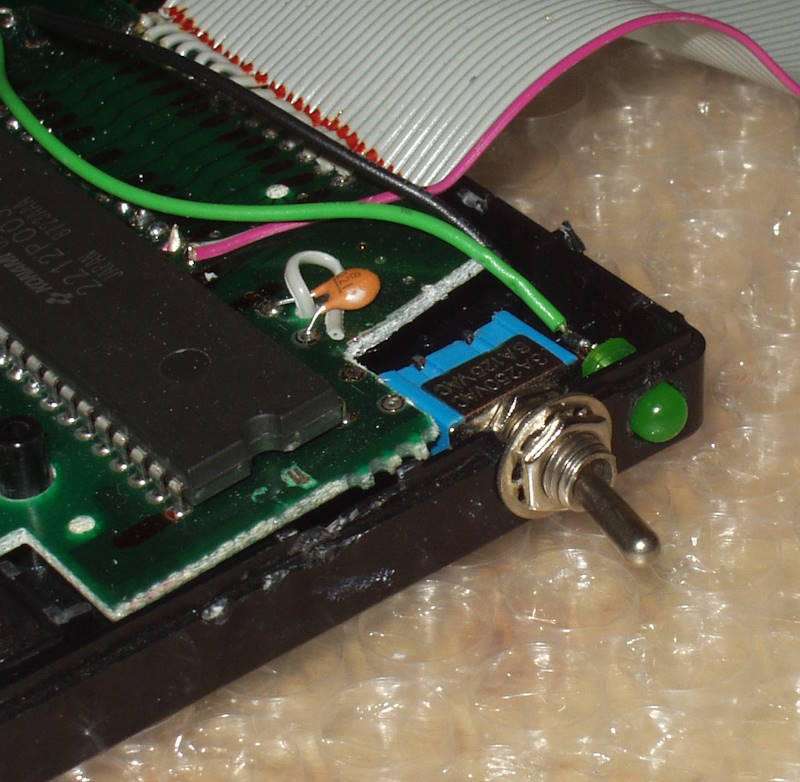

Grignotage pour faire place au RCA, la led et le swich
Dommage que les clip de la boite sont cassé (je l'ai eu comme ça helas, car il y a une astuce pour ouvrir sans rien casser)

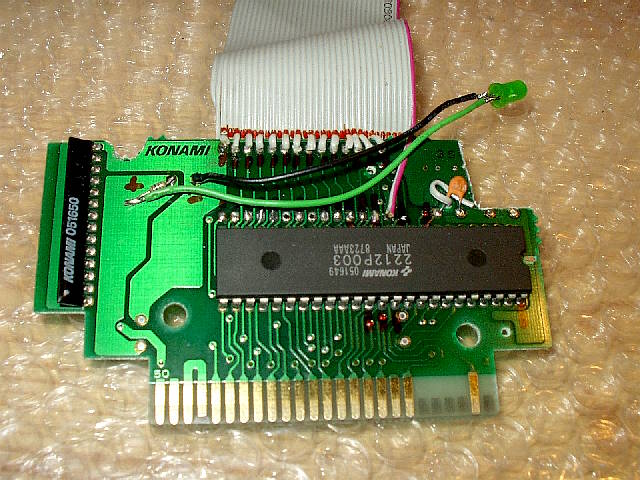

Montage Pure SCC

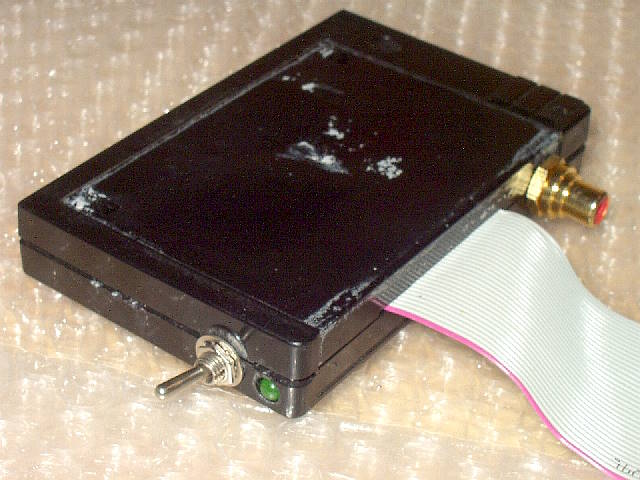

Reste plus que la finition (jaquette etc...)


Jipé, y a t il un moyen de faire clignoter une LED lors d'un flashage ou lors de la lecture d'une des ROM Flash :hum Edité par MSXlegend Le 16/07/2011 à 00h24


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 15/07/2011 à 16h50
Je viens tout juste de finir la multi megaflash rom SCC. J'ai pris soin de vérifier les 32 dernier fils (et j'ai bien fait, 2 n'étaient pas soudé sur les bons PIN !!)
J'ai testé chaque flash en y installant 1 ou 2 jeux, 2 autre en multirom avec des jeux MSX1, etc...
Tout fonctionne à merveille, donc si tout ce passe bien pour septembre, je ramene le monstre :|

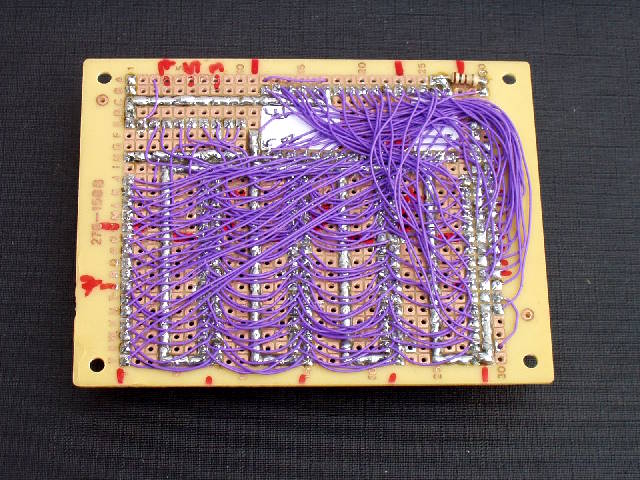

Et pour Jipé, voici le montage Spaghetti Malabar tant attendu ^^



Bon je ne suis pas un pro, mais ça semble correcte :tea Edité par MSXlegend Le 15/07/2011 à 16h50


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 15/07/2011 à 18h49
J'trouve ça sexy toute cette dentelle de vinyle :kiss


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 15/07/2011 à 19h09
une fois j'ai marché sur du chewing gum fondu, j'ai eu le meme résultat :lol


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/07/2011 à 19h33
maintenant que tu as une super cartouche :top
as tu vu la Flash avec 3 jeux dedans ? : http://www.konamito.com/tres-juegos-en-uno-en-una-megaflash-rom-scc/
tu n'a plus qu'a le battre en sortant une jaquette avec tous les jeux que tu va loger dans la tienne :|
et n'oublie pas un beau boitier aussi joli que tes premiéres Flashroms

le livre des records n'est pas loin :p


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 15/07/2011 à 20h44
MSXLegend :

Citation :
Jipé, y a t il un moyen de faire clignoter une LED lors d'un flashage ou lors de la lecture d'une des ROM Flash





Je peu dire un co^^ ^^ ^^ rie :hum ................... Et bien y'a qu'a mettre une Led Clignotante :D^^ Enfin je dis ca :oups



http://www.conrad.fr/led_clignotante_p_48674_49395_578198_839664_FAS



En tout cas , BRAVO pour ce beau montage, faudra que je pensse a m'y mettre , ...... un de ces jours :D Edité par TurboSEB Le 15/07/2011 à 20h47



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 15/07/2011 à 20h56
Cher turboseb, en effet il existe des LED clignotante, elles disposent au minimum de 3 couleurs changeante. (bleu au rouge puis au vert etc... )et la vitesse peux varier. Par contre je ne les ai pas mis car j'ai remarqué des parasites au niveau sonore, ça fait des petit "prout" :D (je m'en suis aperçu sur mon ampli avec la sortie pure SCC)
Je cherchais plutôt un moyen de connecter un circuit a led qui clignote lors d'un chargement de jeu ou d'un enregistrement....sans perturber celui ci mais ça reste un gadget :) Edité par MSXlegend Le 16/07/2011 à 07h54


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 15/07/2011 à 21h50
Jipe :
maintenant que tu as une super cartouche :top

as tu vu la Flash avec 3 jeux dedans ? : http://www.konamito.com/tres-juegos-en-uno-en-una-megaflash-rom-scc/

tu n'a plus qu'a le battre en sortant une jaquette avec tous les jeux que tu va loger dans la tienne :|

et n'oublie pas un beau boitier aussi joli que tes premiéres Flashroms

le livre des records n'est pas loin :p




merci Jipé.

Original la couverture de jeux en effet. ça demande reflexion... 30 jeux msx1 de 16k par romflash ça fait 300 jeux MSX donc 300 jaquettes :| :| :|



Maintenant que j'ai battu le record de la flashrom (qui etait de 8 la preuve en video->

http://www.youtube.com/watch?v=oPJvMi-0I4M

il m'est tout a fait possible d'en refaire une autre et de le le connecter en parallèle avec le mien pour en faire un 80Mbits. L'idée serait de tout faire rentrer dans une cartouche (voir type sunrise)







Voici les dimensions de mon circuit (externe minimum) L94 x l70 x H25(voir un peu plus la hauteur au cas ou je decide de doubler le nombre de flashrom pour passer à 80Mbits :| ).

Je cherche une boite de couleur noire. J'ai l'intention d'y mettre une jaquette aussi. (on va leur montrer a Konamito ce que l'on sait faire !!!! :p )







Il me reste a faire (faut voir si c'est possible???)

-Equalizer a led pour la SCC (schemas en cours d'etude :s :| )

-Intégration d'un quartz 3,57Mhz :| :| :| pour total compatibilité kit 7Mhz et turbo R en mode R800 (c'est un espagnol qui m'en a parlé) pour info, la moonsound en est peut etre equipé car elle est completement compatible mode turbo ;) (Si c'est le cas, elle me servira de modèle...je sais faut pas copier sur son voisin :oups ) Edité par MSXlegend Le 16/07/2011 à 15h25


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 16/07/2011 à 15h30
igal :
J'trouve ça sexy toute cette dentelle de vinyle :kiss


Et attend, plus de 200-230 fils soit 400 a 460 denudage :| sans compter les fils loupé :( (trop court, cassé ...) mais elle est trop canon maintenant :love


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 17/07/2011 à 22h33
Bon c'est cool mais je suis entrain de me dire que je pourrais facilement doubler le nombre de rom en les empilant par 4 (actuellement elles sont par 2) ce qui me ferais 20 flash au lieu de 10 soit 10Meg (80Mbits) Je sais je suis gourmand :fou mais le plus "hard" etant le cablage, le reste étant plus facile !!! a suivre en fin d'année donc....


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 18/07/2011 à 03h37
Mouais... Tu as intérêt de te faire un manuel avec un tableau pour retrouver le jeu à lancer. :lol

Si tu continus, tu va pouvoir y mettre toutes les ROM MSX. D'ailleurs, quand on arrive à ce point là, on se demande quel est l'intérêt d'utiliser des mémoires flash. Des simples ROM suffiraient. :tea

Quoi qu'il en soit, tu as fait un bel exploit mais moi, je préfère une simple mega-SRAM pour y charger le jeu dont j'ai besoin. Ça prend 5 secondes à charger et puis un jeu se retrouve plus facilement sur un disque. :glass Edité par GDX Le 18/07/2011 à 13h11

BibiZen Membre non connecté

Maire-adjoint

Rang

Avatar

Inscrit le : 03/10/2009 à 18h34

Messages: 1455

Le 18/07/2011 à 10h56
Il faudrait un outil pour inventorier / flasher / lancer toutes ces roms :)

Je verrai bien un outil souris basé sur les graphismes cartouches du jeu de mémoire Konami
inclus dans Konami Game Collection Extra

Bon ok je sors ^^


E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 18/07/2011 à 14h57
GDX :
Mouais... Tu as intérêt de te faire un manuel avec un tableau pour retrouver le jeu à lancer. :lol



Si tu continus, tu va pouvoir y mettre toutes les ROM MSX. D'ailleurs, quand on arrive à ce point là, on se demande quel est l'intérêt d'utiliser des mémoires flash. Des simples ROM suffiraient. :tea



Quoi qu'il en soit, tu as fait un bel exploit mais moi, je préfère une simple mega-SRAM pour y charger le jeu dont j'ai besoin. Ça prend 5 secondes à charger et puis un jeu se retrouve plus facilement sur un disque. :glass




Les raisons mon amis :)

1-le plaisir de le fabriquer

2-je n'ai pas sur tous mes MSX un support de stockage. Le flashage sera donc permanent pour un de mes MSX a l'etage superieur ^^

3-LarsThe18Th m'a lancé un defit pour battre 8 flash, c'est fait :tchin

4-Aussi pour montrer qu'on peut le faire

5-juste pour le fun

6-ça va peut etres plaire aux minettes :D ( :( ok je sort...)



par contre je n'ai pas compris "des simples ROM suffiraient" ? sur une flash je met facilement 3 jeux MSX2 et 30 jeux msx de 16k. Actuellement il est possible sur mon "prototype" de mettre 300 jeux MSX de 16k







ps: Je viens de m'apercevoir que je suis presqu'a cours de flash :( , a force de depanner tout le village, mes 100 pieces sont ecoulé :'( Edité par MSXlegend Le 18/07/2011 à 14h59
