Le 24/06/2011 à 20h00

Reprise du message précédent

Bon ok je lui fait la total :D ;).....et une pure S.C.C ^^ Edité par MSXlegend Le 24/06/2011 à 20h01


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 24/06/2011 à 20h07
dommage que la plaque ne soit pas assez longue pour tout souder dans le même sens
tu me feras une photo des spaghettis a la fin


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 24/06/2011 à 20h26
Je n'ai pas reussi a trouver une plaque adequate et en meme temps, je voulais quelque chose de compact, donc des spaguetti il va y en avoir :| ^^ Edité par MSXlegend Le 25/06/2011 à 09h22


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 27/06/2011 à 13h48
:( :( :( *** Mode-> PROBLEM ON *** :( :( :(

Bon, 1er probleme rencontré. Du jour au lendemain, mes rom ont refusé de flasher. Je choisi donc une nouvelle romflash pour les test. Et malgres tous mes efforts, le flashage ne se fait qu'a 50% ensuite j'ai message d'erreur "error writting flash rom"
J'ai verifié le cablage et tout a l'air bon. A suivre donc :( Edité par MSXlegend Le 15/07/2011 à 23h58


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 27/06/2011 à 14h27
j'ai une explication : vu le nombre de roms il y a peut être une perte de tension sur le +5v
essai de mettre une capa de 100 n entre le + et le - de chaque Romflash
la longueur des fils de la nappe joue aussi sur les performances essai de raccourcir a moins de 20 cm

il va falloir te fabriquer une MegaFlash avec un support pour tester tes puces :D


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 27/06/2011 à 20h44
J'y ai pensé, donc j'ai tout retiré et mi qu'une seule rom, j'ai meme dessoudé ma led de mise sous tension. Le probleme persiste.
La seule chose que je peux dire, c'est que j'ai une resistance de 0,5 ohm a chaque fil de la nappe 34 broche . Mais ça fonctionnait avant. Pour tester mes rom, je vais peut etres devoir souder un support a lyre sur la scc, elle ne devrait pas empecher la fermeture de la coque. (merci jipé :) )

ps: je pense avoir des 100nf je vais faire comme tu m'a dit au + et - de chaque puce, apres on verra bien. Mais pour le moment, je te confirme que je travail uniquement avec 2 flash en parallele. Je n'ai pas encore mi les autres.. Edité par MSXlegend Le 28/06/2011 à 09h52


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 28/06/2011 à 12h30
le probléme ce n'est pas la résistance des fils de la nappe mais les perturbations induites par les fils
plus c'est long et plus il se crée des rayonnements avec la fréquence
dans les slots expander fait par gouda il y a des resistances en fin de nappe sur le BUS genre terminal SCSI


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 29/06/2011 à 11h41
Bon voici mes tests, avec ou sans capa, j'ai le meme resultat mais normal vu que je travail avec une seul rom.
Voici mes test
-Rom 16k , j'ai 2 rond ok jeu demarre
-rom 32k, j'ai 4 rond ok jeu demarre
-rom 128k, j'ai la moitier des rond puis error flashing
-rom 256k , un peu moins de la moitier puis error
-rom 512k, 2 rond et error flashing

Plus il y a de ko, plus le flashage devient difficile, bizarement ça fonctionnait sans pb au debut !! dois je reduire la nappe, je n'ai que 20cm.. :hum Edité par MSXlegend Le 29/06/2011 à 18h20


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 29/06/2011 à 12h07
si ça marchait au début c'est qu'il y a eu un probléme depuis

cherche un éventuel court-circuit entre 2 soudures , deux fils qui se touchent car un peu trop dénudés ou un fil de nappe coupé par les manip

comme les 16 et 32 se flashent le probléme ne vient pas des données D0 a D7

cherche du coté des fils d'adresses ( MA )


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/07/2011 à 12h11
J'ai fini de tester la continuité des fils, et tout est soudé correctement. Je n'ai pas constaté de cours circuit. Je testerais a nouveau dans la semaine. Je pense que le pb viendrais des switch dip car juste positionné dans un support a lyre. Je referais mes test avec un simple switch afin d'etre sur !!


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 04/07/2011 à 22h18
prends la résistance d'un de tes switchs a DIP ça ne se comporte peut être pas comme un interrupteur c'est a dire proche de 0 ohms ou l'infini


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 12/07/2011 à 07h08
:) :) :) *** Mode: -> PROBLEM OFF *** :) :) :)

J'ai pris soin de tout revérifier de A a Z, et après avoir tout contrôlé, je me suis aperçu que 3 fils n étaient pas soudé au bon endroit.
Au lieu de souder les 3 fils sur la SCC aux pin 38,39 et 40 (MA16,MA17,Ma18), j'ai soudé 2 pin a coté soit pin 36,37,38 de la SCC (MA14,MA15 et MA16). Je ne comprend toujours pas comment ça a pu fonctionner la 1ere fois avec les mauvaises broches :hum en tout cas merci Jipé , grace a toi je suis allée verifier coté MA et tu avais raison :) :)

Donc problème resolu, j'en ai profité pour mettre des capa sur chaque "paire" de ROM sachant qu'une ROM fonctionnera a la fois !)

Je compte retirer le capa qui servait a la rom d'origine, et je vais y mettre une LED temoin a faible consommation a travers une resistance adéquate, ça ne pose pas de probleme je pense :heink



J'attaque les soudures final et je ramènerais la multi mega flash ROM à la réunion MSXienne de septembre ^^ Edité par MSXlegend Le 16/07/2011 à 00h03


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 12/07/2011 à 11h25
en plus si tu te met des handicaps :heink

est ce plus facile de dépanner les pannes que l'on a créé soit même :hum

en tout cas bravo d'avoir trouvé :top


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 12/07/2011 à 13h53
J'affirme qu'il est moins facile de réparer les pannes que l'on créer soi-même pour la simple et bonne raison que l'on a tendance à être trop sur de soi :oups Edité par MSXlegend Le 12/07/2011 à 13h57


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 12/07/2011 à 16h36

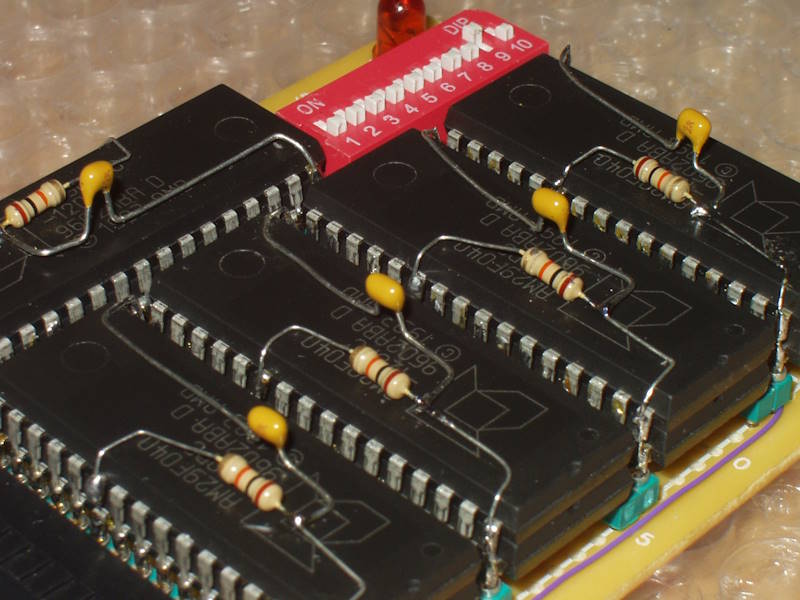

Voici en gros ce que ça donne une fois fini. Come me la suggéré Jipé, j'ai rajouté des capas de "protection" (pas obligatoire mais préférable!!)







Il reste plus qu'à finir le montage "Spaguetti" (Jipé -> photos prochainement ;) ...)
Ensuite je vous ferais une demonstration vidéo des 10 flashs de 512k chacune :glass Edité par MSXlegend Le 16/07/2011 à 00h16


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 12/07/2011 à 16h47
tu peux déja replier les capas a plat sur les flashroms car sinon quand tu va souder elles vont te gêner ;)
