L'atelier [Réglé] Ecran à affichage LCD 7 segments pour mon MSX [RESOLU] "Tuning" juste pour le fun
Bon je comptais alimenter mes led avec le cable +5v de mon 2eme lecteur de disquette. Il est apparement capable de fournir une intensité entre 700ma et 1A. Il va donc falloir considérablement reduire l'intensité. Il est claire que mes resistance vont chauffer. Cherche google, cherche......
Edité par
MSXlegend
Le 12/04/2011 à 22h01
Edité par
MSXlegend
Le 12/04/2011 à 22h01
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Bon je sèche un peu, j'ai d'un coté 10 segment a alimenter et de l'autre 12 segment indépendant
Après réflexion, pas question de mettre une résistance par segment car ça ferait 22 résistances. Après tout ce n'est qu'un gadget !!
Je pense alimenter chaque écran (les chiffres 40 d'un coté et 96 de l'autre indépendamment) Chaque écran aura ça propre résistance (donc 2 résistances)
Ce qui m'inquiète, c'est que chaque cadrant fonctionne sous 2,6 ou 2,8v avec une intensité de 10 à 15ma max par segment
Je comptais m'alimenter sur du 5v mais je ne pense pas que mes résistances tiendrons le coup.
A ce jour, y a t il un moyen de convertir le 5v en 3 volt pour ensuite réduire l'intensité.
Y a t il un électronicien dans la salle pour résoudre mon problème de dingue
ps: je vien d'avoir une idée, si je met en série une led, ça devrait réduire considérablement réduire le voltage, est ce une bonne idée?
Edité par
MSXlegend
Le 21/04/2011 à 17h53
Après réflexion, pas question de mettre une résistance par segment car ça ferait 22 résistances. Après tout ce n'est qu'un gadget !!
Je pense alimenter chaque écran (les chiffres 40 d'un coté et 96 de l'autre indépendamment) Chaque écran aura ça propre résistance (donc 2 résistances)
Ce qui m'inquiète, c'est que chaque cadrant fonctionne sous 2,6 ou 2,8v avec une intensité de 10 à 15ma max par segment
Je comptais m'alimenter sur du 5v mais je ne pense pas que mes résistances tiendrons le coup.
A ce jour, y a t il un moyen de convertir le 5v en 3 volt pour ensuite réduire l'intensité.
Y a t il un électronicien dans la salle pour résoudre mon problème de dingue
ps: je vien d'avoir une idée, si je met en série une led, ça devrait réduire considérablement réduire le voltage, est ce une bonne idée?
Edité par
MSXlegend
Le 21/04/2011 à 17h53
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
il va falloir mettre autant de LED que de segments sinon le courant traversant la led sera trop élevé aussi
ce genre d'afficheur est prévu pour être piloté par un circuit spécialisé genre HEF4511 mais il faut quand même des résistances
http://pdf1.alldatasheet.com/datasheet-pdf/view/17745/PHILIPS/HEF4511B.html
sinon tu peux passer par régulateur de tension mais ça ne permet pas d'attaquer les segments directement , il faut aussi une résistance
j'ai quelque part un gadget identique qui de monte dans une tour de PC
je vais le chercher pour voir comment il font
ce genre d'afficheur est prévu pour être piloté par un circuit spécialisé genre HEF4511 mais il faut quand même des résistances
http://pdf1.alldatasheet.com/datasheet-pdf/view/17745/PHILIPS/HEF4511B.html
sinon tu peux passer par régulateur de tension mais ça ne permet pas d'attaquer les segments directement , il faut aussi une résistance
j'ai quelque part un gadget identique qui de monte dans une tour de PC
je vais le chercher pour voir comment il font
merci jipé, de mon coté je cherche encore.
apparement le LM3940 pourrais partiellement resoudre mon probleme de voltage
Je converti 5v vers 3,3v 700ma de dispo
Je continu de chercher de mon coté
apparement le LM3940 pourrais partiellement resoudre mon probleme de voltage
Je converti 5v vers 3,3v 700ma de dispo
Je continu de chercher de mon coté
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Il existe enormément de methode mais la plus simple serait sans aucun doute le LM3940
C'est chaud a trouver mais ça ne coute pas trop cher. J'en ai vu entre 1 et 4 euros pieces
C'est chaud a trouver mais ça ne coute pas trop cher. J'en ai vu entre 1 et 4 euros pieces
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
J'ai regardé le 4511 et il est bien utilisé dans les affichage a segment
http://s285.photobucket.com/albums/ll73/SpaceApache/Electronics%20-%20Counter/?action=view¤t=01-Display.jpg&newest=1 Edité par MSXlegend Le 21/04/2011 à 18h58
http://s285.photobucket.com/albums/ll73/SpaceApache/Electronics%20-%20Counter/?action=view¤t=01-Display.jpg&newest=1 Edité par MSXlegend Le 21/04/2011 à 18h58
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
j'ai retrouvé l'afficheur il permet d'afficher I88 au maximum et il n'est pas trés simple 4 résistances 3 transistors un petit réseau de 4 résistances
c'est peut être ta solution le réseau de résistances ça prend beaucoup moins de place et puis il y a le choix
http://www.conrad.fr/webapps/reseau_8_1-39.html
c'est peut être ta solution le réseau de résistances ça prend beaucoup moins de place et puis il y a le choix
http://www.conrad.fr/webapps/reseau_8_1-39.html
Sympas le lot de resistance. Va falloir que je mette tout a plat je serais peut etres obligé de faire un 2eme circuit, tout ça ça ne tiendra pas derriere l'ecran
qu'est ce que tu en pense Jipé pour reduire le 5v en 3,3v dans un 1er temps
je serais peut etres obligé de faire un 2eme circuit, tout ça ça ne tiendra pas derriere l'ecran qu'est ce que tu en pense Jipé pour reduire le 5v en 3,3v
dans un 1er temps
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Bon ok je choisi le plus simple: une resistance par segment; soit 22 resistances.
Pour le cadran de gauche (chiffre 40) on a 10 segment à 10ma
Pour le cadran de droite (chiffre 96) on a 12 segment à 10 ma
Sauf erreur de ma part, pour une tension de 5v il me faut une resistance de 220 ohms/ segment pour alimenter 3v 10ma
Confirme moi quand meme Jipé, il me faut alors 22 resistances de 220 ohm
Edité par
MSXlegend
Le 22/04/2011 à 14h00
Pour le cadran de gauche (chiffre 40) on a 10 segment à 10ma
Pour le cadran de droite (chiffre 96) on a 12 segment à 10 ma
Sauf erreur de ma part, pour une tension de 5v il me faut une resistance de 220 ohms/ segment pour alimenter 3v 10ma
Confirme moi quand meme Jipé, il me faut alors 22 resistances de 220 ohm
Edité par
MSXlegend
Le 22/04/2011 à 14h00
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
http://www.volta-electricite.info/articles.php?lng=fr&pg=6152
Alim 5V LED 1.8V 0.01A = 320 ohms
Alim 5V LED 1.8V 0.02A = 160 ohms
donc avec des 220 ça doit fonctionner ça dépend du courant maxi de tes afficheurs
Alim 5V LED 1.8V 0.01A = 320 ohms
Alim 5V LED 1.8V 0.02A = 160 ohms
donc avec des 220 ça doit fonctionner ça dépend du courant maxi de tes afficheurs
Merci Jipé
c'est commandé...
c'est commandé...
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter

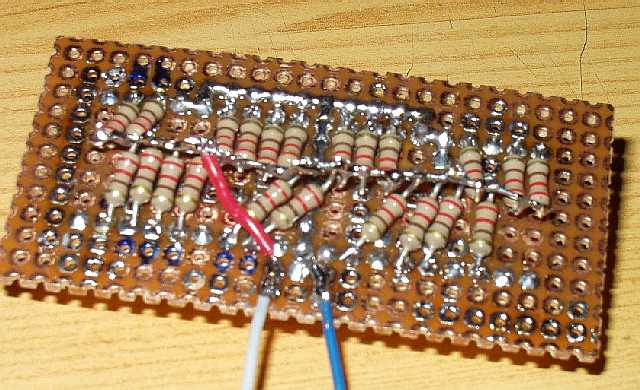

Voici les 22 resistances

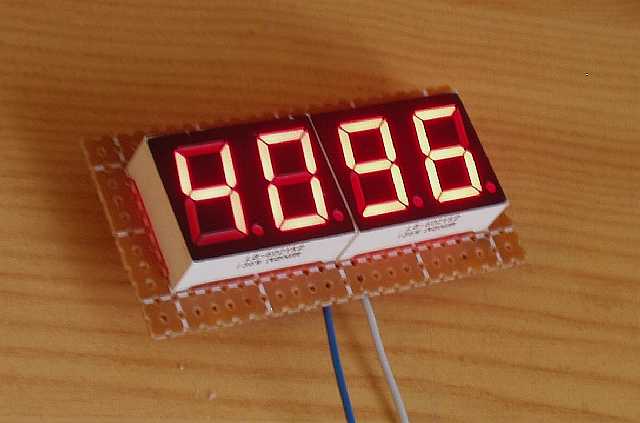

Test sous 3 volts. L'eclairage est un peu faible puisqu'il a été prévu pour le 5 v du MSX
Prochainement, integration dans le cache du lecteur de disquette (celui qui ne sert pas) Edité par MSXlegend Le 27/04/2011 à 20h20
Test sous 3 volts. L'eclairage est un peu faible puisqu'il a été prévu pour le 5 v du MSX
Prochainement, integration dans le cache du lecteur de disquette (celui qui ne sert pas) Edité par MSXlegend Le 27/04/2011 à 20h20
