J'ai corrigé la photo car il serait dommage qu'une personne ne se fie les yeux fermés a celle ci au risque de griller sa machine -_-.

Du coup je ne comprends pas trop comment cela fonctionne mais je penses avoir plus d'informations via maitre Jipe .

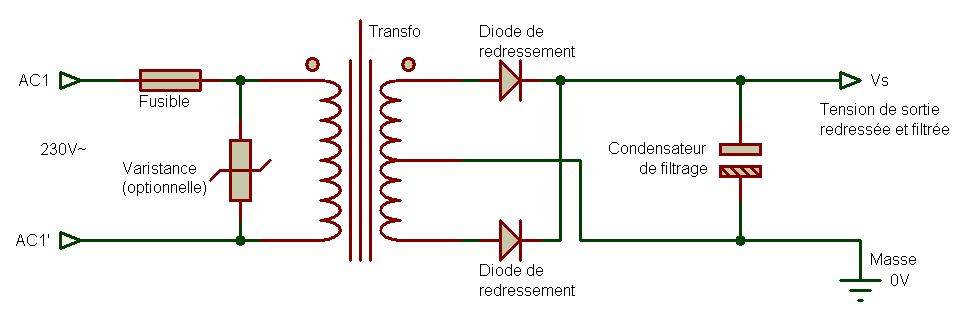

voici donc le schéma de cette alim qui en fait comporte 2 alims sur le même transformateur :

- une de 18v alternatif avec un enroulement du transformateur

- une de 9v continu avec 2 enroulements , 2 diodes de redressement et une capa de filtrage

le moins et un fil de l'alternatif sont soudés ensemble juste pour gagner un fil dans le cable

Trop fort Jipe pas commun ce transfo

Cela faisait longtemps que je n'avais pas ressortis les outils et pourtant l'idée commence a se développer gentillement.

Apres moult hésitations je me suis enfin décidé pour le boitier et je penses que certains le reconnaitrons.



la machine ouverte



fermée

Quoi de mieux que de se baser sur ce qui a bien faillis devenir une legende urbaine? De plus les avantages de ce boitier sont nombreux

les principaux sont les suivantes

Sa taille certe mon msx portable ne serat pas dans la course de l'ultraportable mais peut importe le but est d'avoir une machine tout en un facile a transporter (cette bestiole a une poignée rétractable)
Sa taille devrait permettre l'installation de tout le matériel nécessaire a la conception d'un bon msx portable ou plutôt transportable car aucune batterie n'est prévue sur cette machine. au programme
-slot expander de chez Gilberto modifié pour fonctionner a plat (slot relié a des nappes et non a un PCB donnant plus de flexibilité pour l'integration dans le boitier )
-carte son padial hardware
-carte controleur de lecteur de disquette sony HBD-50 (enfin si j'arrive a lui connecter un lecteur de disquette )
-installation d'une prise pour le HXC (et dans le meilleur des cas installation de ce dernier en version interne.)
-carte IDE beer
-2 ports cartouches "jeux ou cartouches externes (qui prendront place sous le capot a la place du rouleau d'entrainement papier d'origine


Son esthétique comme je le disais plus haut au début de l'internet j'ai souvenirs d'avoir souvent croisé l'image de cette machine accompagnée de la question msx portable??? Je compte donc donner vie a ce mythe . de plus ce boitier reprend certains point esthétiques des msx de chez Panasonic de cette époque . (regardez bien les touches de fonction du clavier par exemple.)

Vue les progrès réalisés en terme d'épaisseur d'écran LCD un écran LCD de qualité pourra prendre place sans problème dans le logement prévu a cet effet.

Bon je retourne a ma plus grosse problematique l'integration du clavier du fs-a1

deux point positifs : les piles pour sauvegarder la mémoire horloge et le semblant de port cartouches qui a l'air d'avoir 2 x 25 broches

quand au clavier la présence de F1 a F10 n'est pas de bon augure pour avoir un clone de MSX a l'intérieur !!

J'ai la partie cartouche et la PCB qui était dans le boitier disquette ce dernier doit être alimenté en 5 et 12 v chose que j'ai fait quand j'ai effectué les test. mais rien n'y fait impossible de lancer une disquette cette dernier semble sous certaines conditions démarrer lors du files a ce moment on entend le lecteur s'agiter mais a chaque fois erreur disque -_-.

Ca c'est tres fort Jipe tu as compté également le "port cartouche" et tu as vus le logement pour les piles de sauvegarde je vois que nous somes sur la meme longueur d'onde .

Je ne sais pas si il faut trop s'inquiéter des fonctions directement disponibles car finalement les fonctions stop,cls/home, select,ins,del semblent déportées sur les touches de fonctions supérieures.

ils suffit que le clavier ait plus de combinaison dans la matrice et c'est tout bon .

La ou ca va etre plus délicat, c'est mon histoire de croix de direction qu'il faut que je récupère sur le clavier du U501 je croise les doigts que ce soit également un clavier membrane sur le word processor...

effectivement il y a d'autres photos .

Je me tates encore sur l'emplacement du deuxieme port manette a ce que je peux voir il y a un port ressemblant a du PS2 qui une fois hacké via un nice mouse pourrait etre intéressant a utiliser.

Normalement j'ai largement assez de place pour installer tout ce que je souhaite l'idéal serait de pouvoir déporter le port cartouche arriere pour lui connecter le slot expander.

Je ne sais pas si le slot 3 serra nécessaire je penses que cela risque d'etre inutile, 5 ports cartouche sur ce type de machine c'est déjà trop .

pour le moment rien de fait fout est sur papier mais je penses que ca devrait aller vite une fois tout le materiel réunis .

Son futur nom de batheme:

A.O.I. n501 pour All. Option . Integrated Note 501 (référence a la machine d'accueil )
