L'atelier slot Expander x4 (2026)
Papy MSX :
N'oublie pas le BUSDIR ;-) Broche 10.
Hein !! quoi !!! qu'est ce que c'est un BUSDIR ???
Edité par
MSXlegend
Le 19/02/2026 à 20h43
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
et celui de ericb59, c'est la version de fabf que j'ai aussi en ma possession
Edité par
MSXlegend
Le 21/02/2026 à 00h01
Edité par
MSXlegend
Le 21/02/2026 à 00h01
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
verification des pinout du plcc44 faites et 100% ok
les voici:
aujourdhui, j'ai un peu de temps pour modifier 2 ou 3 truc, j espere un routage d ici ce soir pour commencer a faire une petite edition
a suivre Edité par MSXlegend Le 15/03/2026 à 17h58
les voici:
Caché :
PIN Nom du Signal Direction Usage
1 A6 Input Adresse
2 A7 Input Adresse
3 Libre / NC -
4 A4 Input Adresse
5 SL1 Output Sélection Slot 1
6 A3 Input Adresse
7 TDI Input Programmation JTAG
8 SL2 Output Sélection Slot 2
9 A10 Input Adresse
10 GND / VCC Power (Dépend du modèle exact)
11 SL3 Output Sélection Slot 3
12 A15 Input Adresse (Critique pour le Mapping)
13 TMS Input Programmation JTAG
14 SL4 Output Sélection Slot 4
15 VCC Power Alimentation
16 D1 Bidir Donnée
17 D2 Bidir Donnée
18 D3 Bidir Donnée
19 D5 Bidir Donnée
20 D4 Bidir Donnée
21 A1 Input Adresse
22 GND Power Masse
23 NC / VIO -
24 A8 Input Adresse
25 A2 Input Adresse
26 A11 Input Adresse
27 D6 Bidir Donnée
28 A14 Input Adresse
29 /WR Input Signal Écriture MSX
30 GND Power Masse
31 A13 Input Adresse
32 TCK Input Programmation JTAG
33 /SLTSL Input Signal Sélection Slot Primaire
34 A5 Input Adresse
35 VCC Power Alimentation
36 /RST Input Reset Système
37 D0 Bidir Donnée
38 TDO Output Programmation JTAG
39 A9 Input Adresse
40 D7 Bidir Donnée
41 A0 Input Adresse
42 GND Power Masse
43 /RD Input Signal Lecture MSX
44 A12 Input Adresse
1 A6 Input Adresse
2 A7 Input Adresse
3 Libre / NC -
4 A4 Input Adresse
5 SL1 Output Sélection Slot 1
6 A3 Input Adresse
7 TDI Input Programmation JTAG
8 SL2 Output Sélection Slot 2
9 A10 Input Adresse
10 GND / VCC Power (Dépend du modèle exact)
11 SL3 Output Sélection Slot 3
12 A15 Input Adresse (Critique pour le Mapping)
13 TMS Input Programmation JTAG
14 SL4 Output Sélection Slot 4
15 VCC Power Alimentation
16 D1 Bidir Donnée
17 D2 Bidir Donnée
18 D3 Bidir Donnée
19 D5 Bidir Donnée
20 D4 Bidir Donnée
21 A1 Input Adresse
22 GND Power Masse
23 NC / VIO -
24 A8 Input Adresse
25 A2 Input Adresse
26 A11 Input Adresse
27 D6 Bidir Donnée
28 A14 Input Adresse
29 /WR Input Signal Écriture MSX
30 GND Power Masse
31 A13 Input Adresse
32 TCK Input Programmation JTAG
33 /SLTSL Input Signal Sélection Slot Primaire
34 A5 Input Adresse
35 VCC Power Alimentation
36 /RST Input Reset Système
37 D0 Bidir Donnée
38 TDO Output Programmation JTAG
39 A9 Input Adresse
40 D7 Bidir Donnée
41 A0 Input Adresse
42 GND Power Masse
43 /RD Input Signal Lecture MSX
44 A12 Input Adresse
aujourdhui, j'ai un peu de temps pour modifier 2 ou 3 truc, j espere un routage d ici ce soir pour commencer a faire une petite edition
a suivre Edité par MSXlegend Le 15/03/2026 à 17h58
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
aoineko :
En fait, est-ce qu'on doit vraiment s'embêter avec les grosses cartouches ?
Je veux dire, est-ce vraiment si grave si ton Slot expander ne les supporte pas ?
Et puis, si on prend le Music-Module et le GFX9000, l'un dépasse devant et l'autre dépasse derrière donc même avec des slots serrés ont pourrait quand même les mettre sur les premier et dernier slot sans que ça pose problème.
Y a que si on veut mettre plusieurs Music-Module ou GFX9000 que ça poserait problème.
Mais qui fait ça ?
En tout cas, j'ai l'impression que des slots serrés conviendrait à 90% des gens... et au pire, les autres peuvent trouver d'autres Slot expanders plus spécialisés.
Je veux dire, est-ce vraiment si grave si ton Slot expander ne les supporte pas ?
Et puis, si on prend le Music-Module et le GFX9000, l'un dépasse devant et l'autre dépasse derrière donc même avec des slots serrés ont pourrait quand même les mettre sur les premier et dernier slot sans que ça pose problème.
Y a que si on veut mettre plusieurs Music-Module ou GFX9000 que ça poserait problème.
Mais qui fait ça ?
En tout cas, j'ai l'impression que des slots serrés conviendrait à 90% des gens... et au pire, les autres peuvent trouver d'autres Slot expanders plus spécialisés.
Moi! Lol
Bonsoir a tous
Musique module + ide CF (sunrise) + gfx 900 (tecnobytes) + Playsonic..
Plus sérieusement, il faut surtout prévoir des incompatibilités quant au positionnement de certaines cartouches simultanément a d'autres sur "l'expander x4".
L'anticipation de ce problème permettrait d'éviter la nécessité de basculer telle ou telle cartouche sur tel ou tel port étendu, selon la combinaison simultanée necessaire.
@MsxLegend: le top serait un ajout de buffer permettant des nappes de grandes longueur
Edité par igal Le 14/04/2026 à 20h15
Les nappes de grandes longueurs, c'est techniquement impossible...
La longueur maximum avec un câble blindé, c'est à dire de bonne qualité,
c'est comme celle du Yamaha UCN-01 : 20 cm...
A mon avis ont peut aller à 30 cm maxi.
Pour mettre deux Music Module simultanément il suffit d'avoir 33 mm
entre les slots 2 et 3, c'est à dire les deux derniers.
Entre les slot 0, 1 et 2 : 28 mm
Après la compatibilité entres la cartouches,
fatalement il y auras des incompatibilité logiciel...
Exemple si deux cartouches utilise le même port.
Edité par Papy MSX Le 14/04/2026 à 21h16
La longueur maximum avec un câble blindé, c'est à dire de bonne qualité,
c'est comme celle du Yamaha UCN-01 : 20 cm...
A mon avis ont peut aller à 30 cm maxi.
Pour mettre deux Music Module simultanément il suffit d'avoir 33 mm
entre les slots 2 et 3, c'est à dire les deux derniers.
Entre les slot 0, 1 et 2 : 28 mm
Après la compatibilité entres la cartouches,
fatalement il y auras des incompatibilité logiciel...
Exemple si deux cartouches utilise le même port.
Edité par Papy MSX Le 14/04/2026 à 21h16
En fait je suis toujour entrain de reflechir sur la nappe. a l"epoque, on avait un cable de 40 fils. Pour pouvoir rallonger sans (trop) de perte, ils sont passé a 80 fils. L'astuce consiste a passer un fil de masse (GND) entre chaque fil. par exemple : fil1 (d1)fil2 (GND) fil3 (d2) fils4(GND) etc...mais sur msx , il faudrait une nappe de 100 fils et blindé de preference !!
un buffer c'est tres bien. en theorie, on pourra meme allonger a 80cm sans probleme !! mais il faut quand meme une nappe de qualité
Ce qui m'embete avec le buffer, c'est de devoir modifier le pcb. je reflechi donc a un "entre" 2. un pcb intermediaire avec tous les buffers mais je vais tenter en aout une edition basique avant tout pour verifier le bon fonctionnement du slot x4. Edité par MSXlegend Le 15/04/2026 à 12h56
un buffer c'est tres bien. en theorie, on pourra meme allonger a 80cm sans probleme !! mais il faut quand meme une nappe de qualité
Ce qui m'embete avec le buffer, c'est de devoir modifier le pcb. je reflechi donc a un "entre" 2. un pcb intermediaire avec tous les buffers mais je vais tenter en aout une edition basique avant tout pour verifier le bon fonctionnement du slot x4. Edité par MSXlegend Le 15/04/2026 à 12h56
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Papy MSX :
Pour mettre deux Music Module simultanément il suffit d'avoir 33 mm
entre les slots 2 et 3, c'est à dire les deux derniers.
Pour mettre deux Music Module simultanément il suffit d'avoir 33 mm
entre les slots 2 et 3, c'est à dire les deux derniers.
J'ai eu la flemme de tout rectifier, alors j'ai laissé l'ecard en chaque slot de 33mm
Papy MSX :
Après la compatibilité entres la cartouches,
fatalement il y auras des incompatibilité logiciel...
Exemple si deux cartouches utilise le même port.
Après la compatibilité entres la cartouches,
fatalement il y auras des incompatibilité logiciel...
Exemple si deux cartouches utilise le même port.
et ça sera le cas. seul le slot select est indépendant tout le reste est en comnun. sans l electronique, tout fonctionne en i/o (sauf confli meme port).
Et pour conclure, si ça ne fonctionne pas, il faudra se contenter de x4 port i/o
Edité par MSXlegend Le 15/04/2026 à 12h55
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

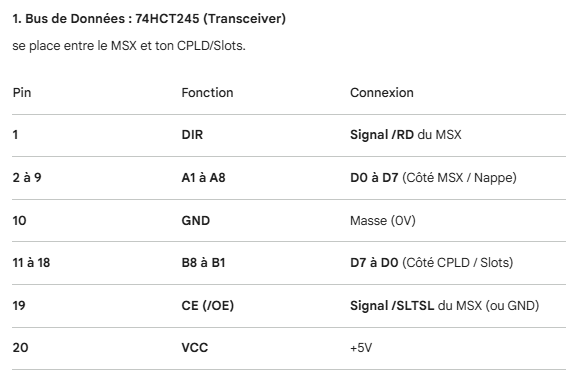

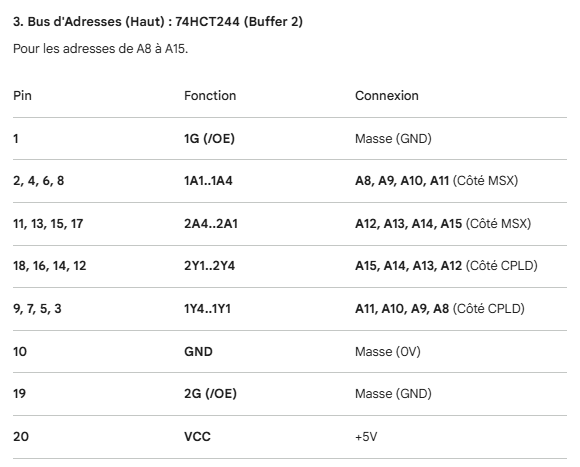

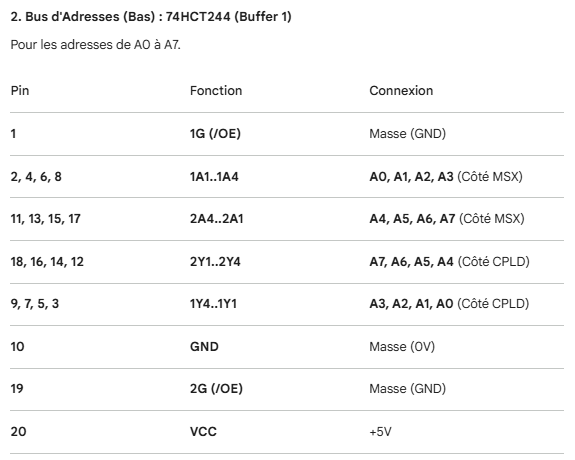

Le "BUFFER" (pure theorie)
je pose un pense bete ici !! en cours d'etude !!
Prevoir certainement un lot de resistance de 1k relié au +5V sur les DATA a la sortie du 74HCT245 (optionnel mais autant mettre le paquet )
Edité par
MSXlegend
Le 15/04/2026 à 15h34
je pose un pense bete ici !! en cours d'etude !!
Prevoir certainement un lot de resistance de 1k relié au +5V sur les DATA a la sortie du 74HCT245 (optionnel mais autant mettre le paquet
)
Edité par
MSXlegend
Le 15/04/2026 à 15h34
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
On a vraiment besoin de 80 cm de cable !?
Faut pouvoir poser l'expander à côté du MSX sans que le cable soit en tension, mais 20-30 cm c'est déjà pas mal, non ?
A la limite, ne vaut-il pas mieux un cable court et souple, plutôt qu'un long cable plutôt rigide ?
Faut pouvoir poser l'expander à côté du MSX sans que le cable soit en tension, mais 20-30 cm c'est déjà pas mal, non ?
A la limite, ne vaut-il pas mieux un cable court et souple, plutôt qu'un long cable plutôt rigide ?
On est toujours ignorant avant de savoir.
non non, la c'est pour du 30cm max !!
pour les cable,dure, souple?? c'est très complexe car un cable dur peut etre plus fiable (ou inversement)
C'est un casse tete !! alors priorité au slot, on verra apres
L'idée en gros.
1-l'expander x4 qui peux se mettre dans une cartouche overrich et aller dans un slot horizontal telle que.
si ça fonctionne, creation du cable avec le Buffer integré a l extremité du cable. (il y aura donc un bloc avec une fiche female pour y connecter le Nexus4) Edité par MSXlegend Le 15/04/2026 à 19h42
pour les cable,dure, souple?? c'est très complexe car un cable dur peut etre plus fiable (ou inversement)
C'est un casse tete !! alors priorité au slot, on verra apres
L'idée en gros.
1-l'expander x4 qui peux se mettre dans une cartouche overrich et aller dans un slot horizontal telle que.
si ça fonctionne, creation du cable avec le Buffer integré a l extremité du cable. (il y aura donc un bloc avec une fiche female pour y connecter le Nexus4) Edité par MSXlegend Le 15/04/2026 à 19h42
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

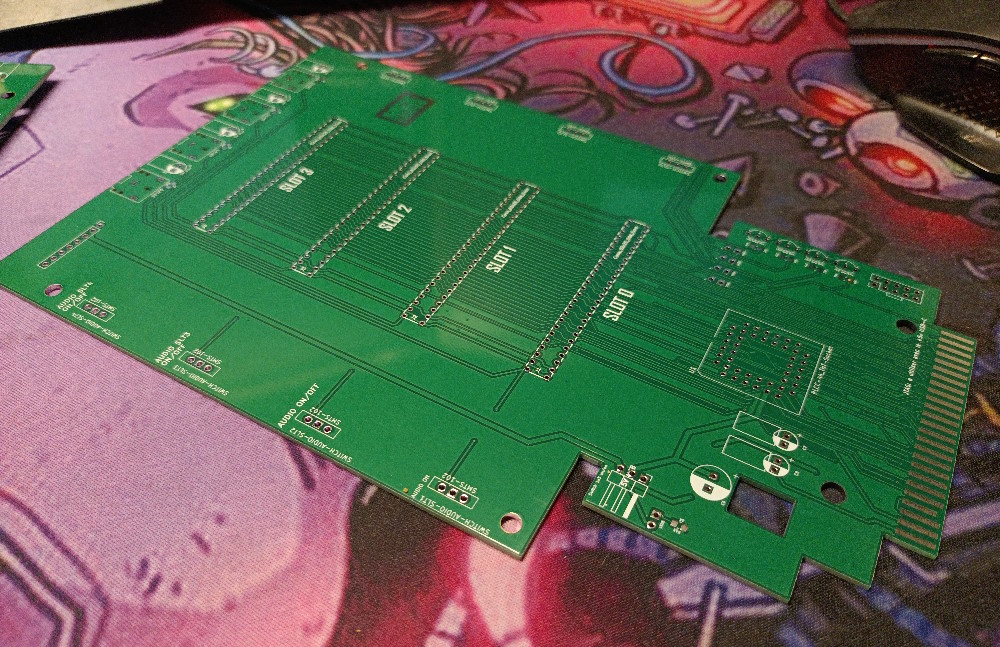

J'ai recu mes pcb. Test ce week end. En 3 jours, je devrais avoir le temps de tout tester.
je suis septique, car c'est quand même plus compliqué a concevoir qu'un simple PCB
je suis septique, car c'est quand même plus compliqué a concevoir qu'un simple PCB
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
