Le 02/10/2025 à 23h28

Reprise du message précédent

Je n'ai plus de AT28C256 , je n'ai pu faire que 5 flashs que je vais peut etres distribuer.

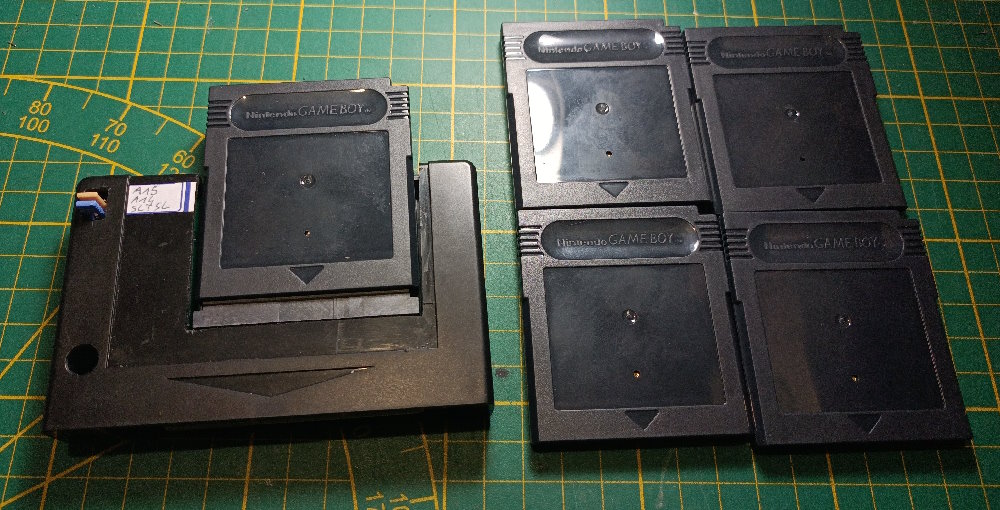

img_20251002_233217
Les AT28C256 sont des eeprom (effacable et programmable sur msx). Elles coutent cher car se font rare.


J'ai commencé a me faire des cartouches de jeux avec des 27c256 , mais c'est du permanent, ce n'est pas effacable !!
le cablage pour A14 est different. j'ai donc apporté une petite modification pour chaque pcb seulement pour le cas d'une eprom tradictionnel et permanent et ça fonctionne.

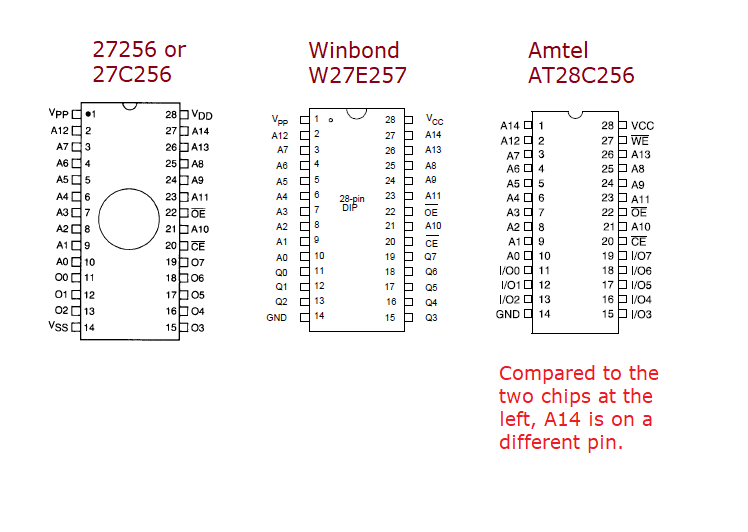

27c256_w27e257_at28c256_pinout_comparison

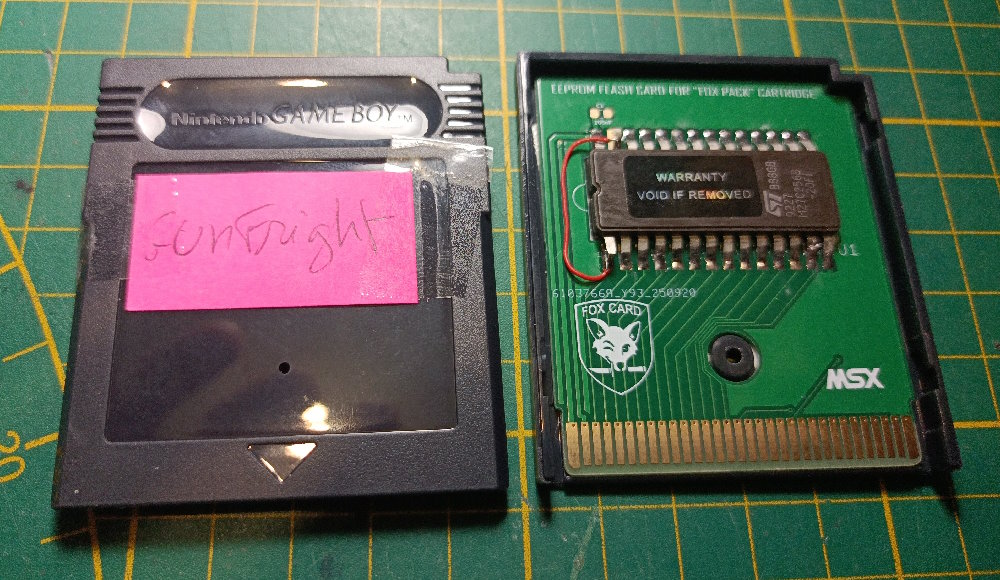

cablage de A14
img_20251002_233250



Prochainement, une photo d'une petite collection de jeux au format gameboy !!

Question pour jipé:
le pin 1 que j'ai relevé , je le relis a la masse? Edité par MSXlegend Le 03/10/2025 à 14h03


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
VieuxBouz1 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 13/05/2023 à 09h12

Messages: 356

Le 02/10/2025 à 23h55
:top
Hâte de voir la suite


Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

DataPro Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 1057

Le 03/10/2025 à 08h56
J'imagine que vous le savez qu'on trouve facilement des boîtiers de cartouches neufs Gameboy :
https://fr.aliexpress.com/item/1005005829877820.html Edité par DataPro Le 03/10/2025 à 08h57


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM / Gotek/ I/O Expander / Carnivore 2 ~8Mb FlashROM~1024Ko RAM~IDE~FM-PAC(MSX Music)~SCC+ / Wozblaster
          Philips NMS 8255Azerty 128Ko RAM 128 Ko VRAM

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6736

Le 03/10/2025 à 12h17
moi je les ai commandé ici:
https://fr.aliexpress.com/item/1005005130943301.html?spm=a2g0o.order_list.order_list_main.22.249c1802ZOMfjm&gatewayAdapt=glo2fra

la difference, c'est que c'est moin cher mais la livraison est plus longue.
ton lien est pas mal si on est pressé de les avoir. Le logo "choice" garantie une livraison en 8 jours ;) Edité par MSXlegend Le 03/10/2025 à 12h24


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6736

Le 04/10/2025 à 05h04

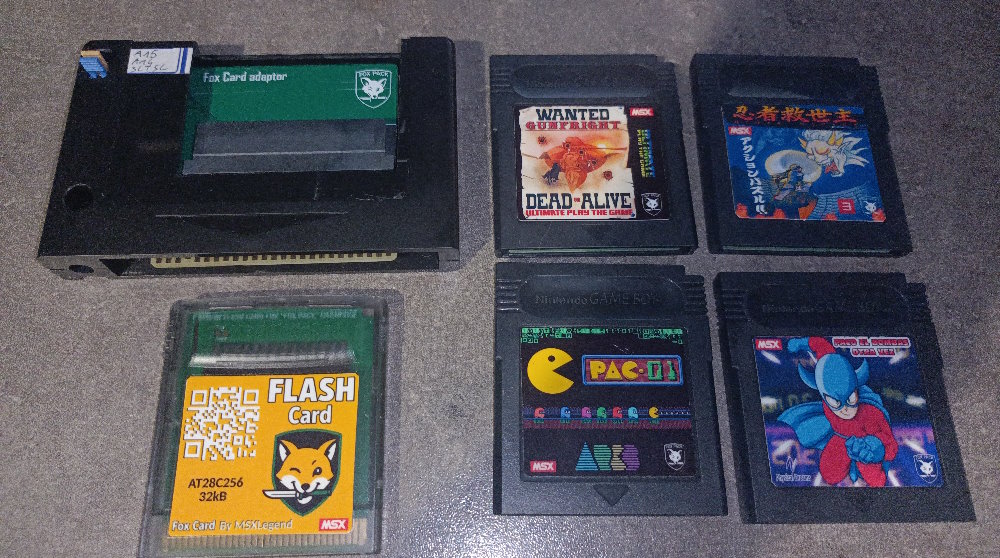

le rendu des jaquettes est superbes apres un coup de laminator ! (plastifieuse)
img_20251004_044354

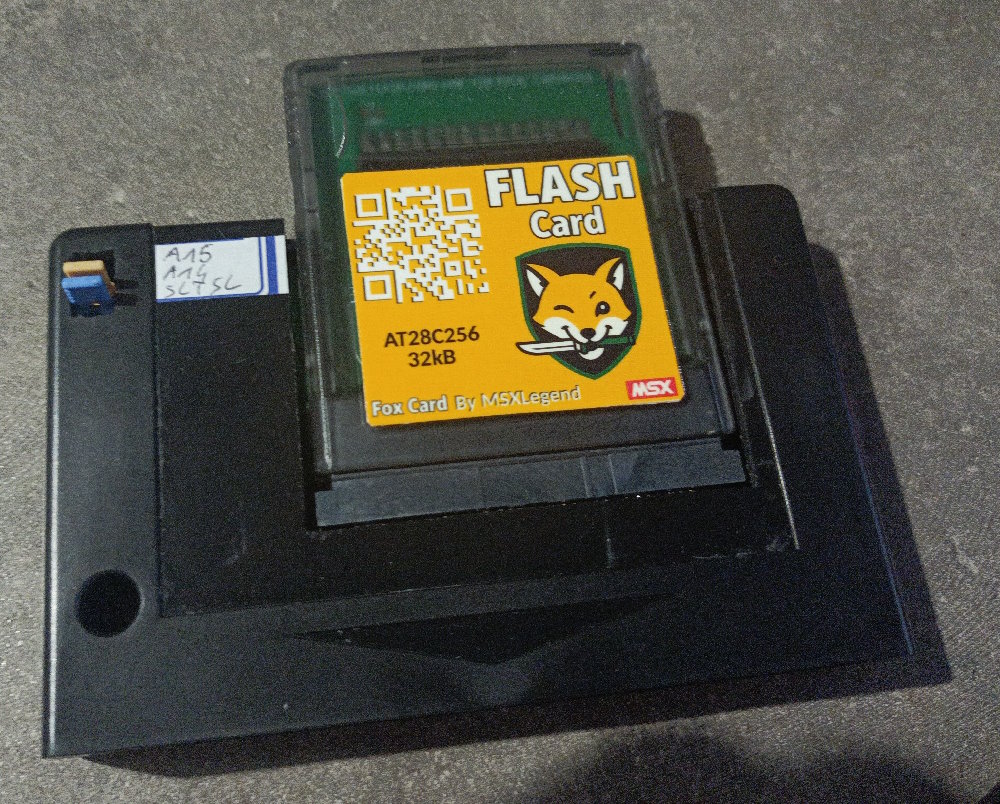

detrompeur sur A15 = Flash Card mode
img_20251004_044427

Détrompeur sur A14 = Mode Eprom (jeux)

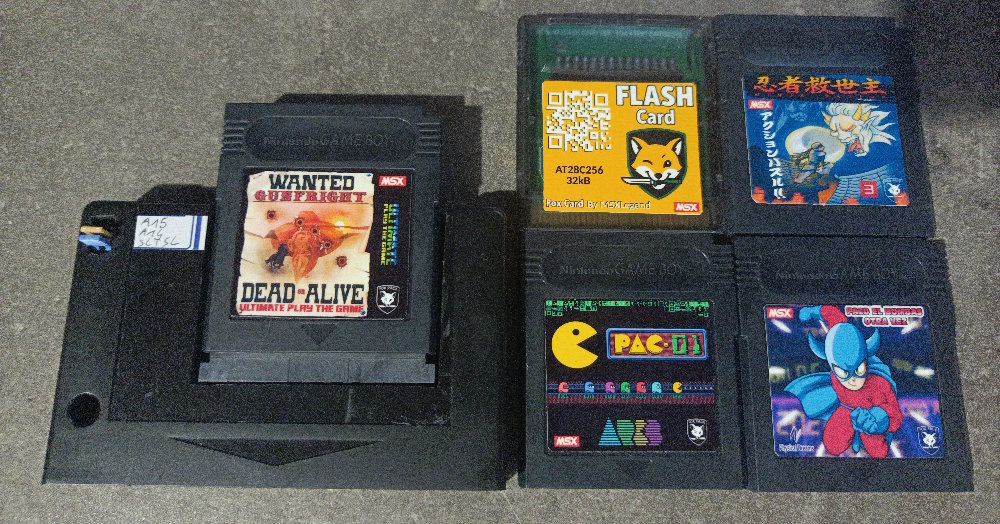

img_20251004_044447 Edité par MSXlegend Le 04/10/2025 à 05h06


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
VieuxBouz1 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 13/05/2023 à 09h12

Messages: 356

Le 04/10/2025 à 17h52
:siffle la grande classe.
Faut que tu présente cela en convention et sur MRC. :top


Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6736

Le 05/10/2025 à 19h26
Merci beaucoup :)

Je me suis trompé sur la programmation d'une eprom (permanent) et que j'ai la flemme de dessouder (et en plus, j ai coupé les pattes de celle ci pour la souder plus facilement)

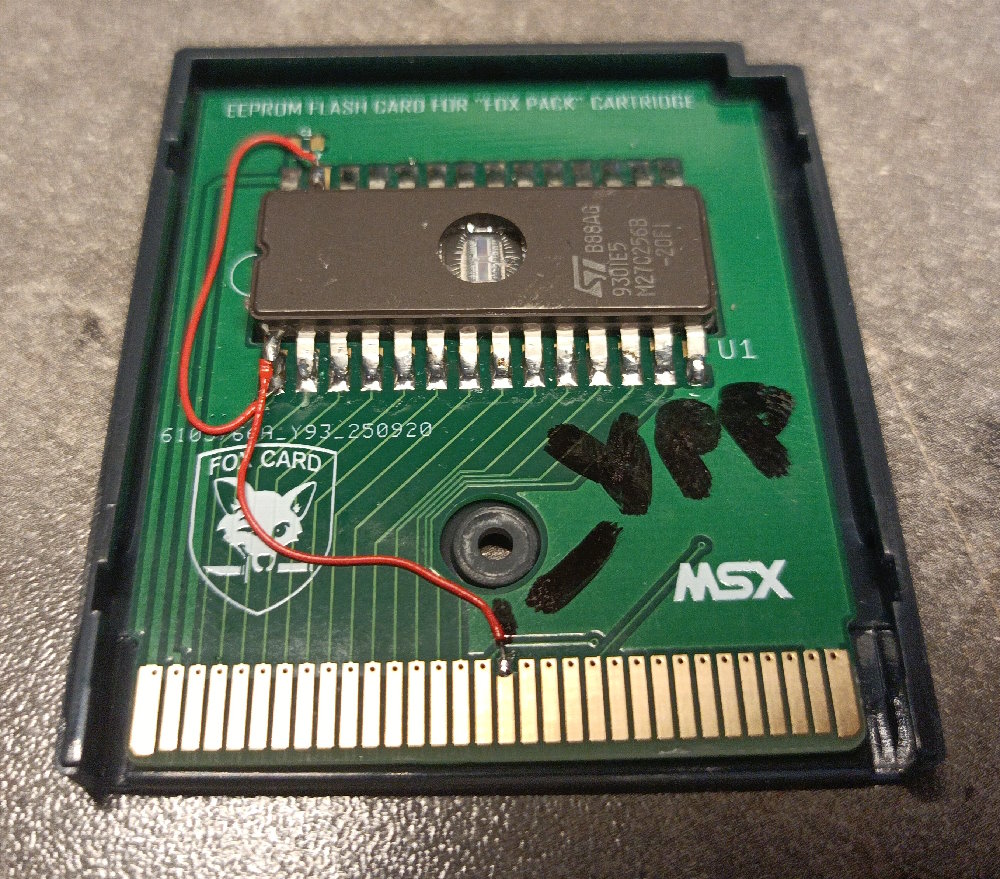

je me suis fait un adaptateur pour reprogrammer l'eprom sur mon PC. J'ai donc recablé VPP pour l'occasion, pas de grosse modif juste un fil a cabler au pin 17 (libre)

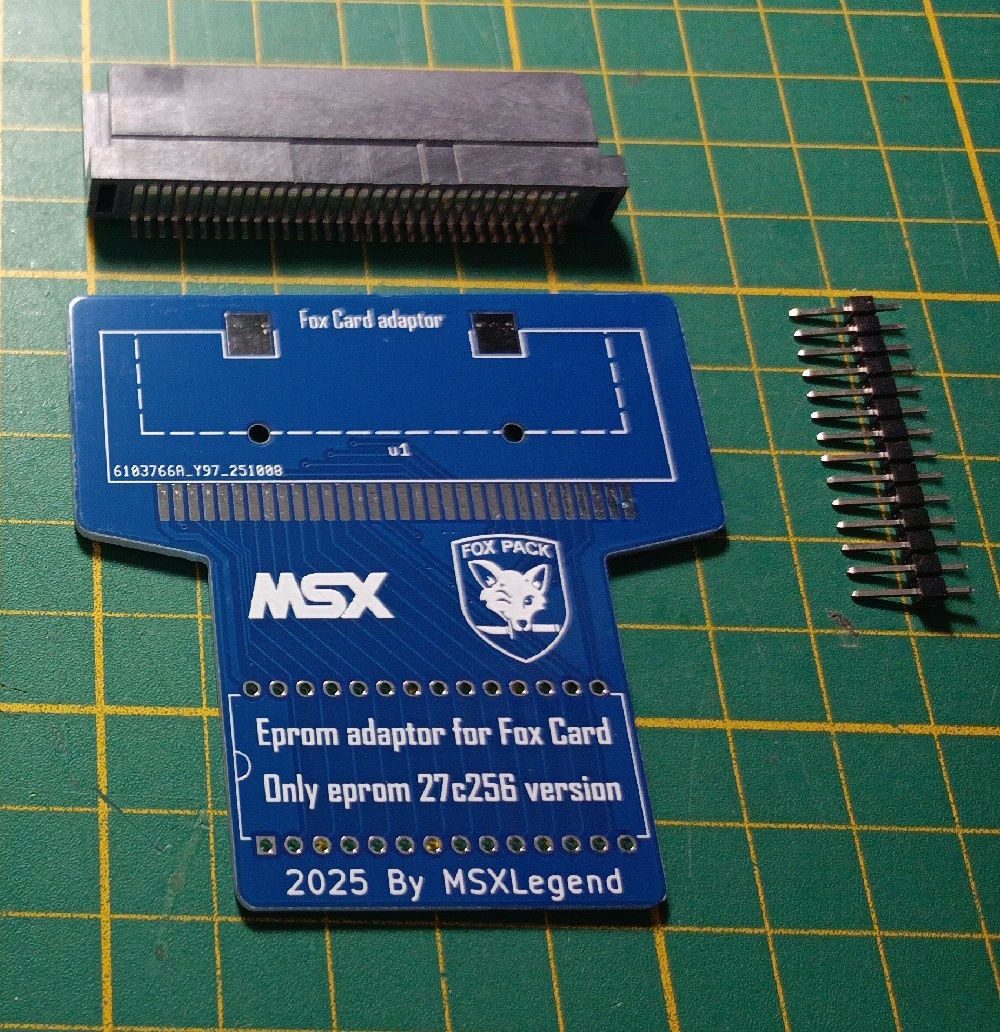

img_20251005_193358

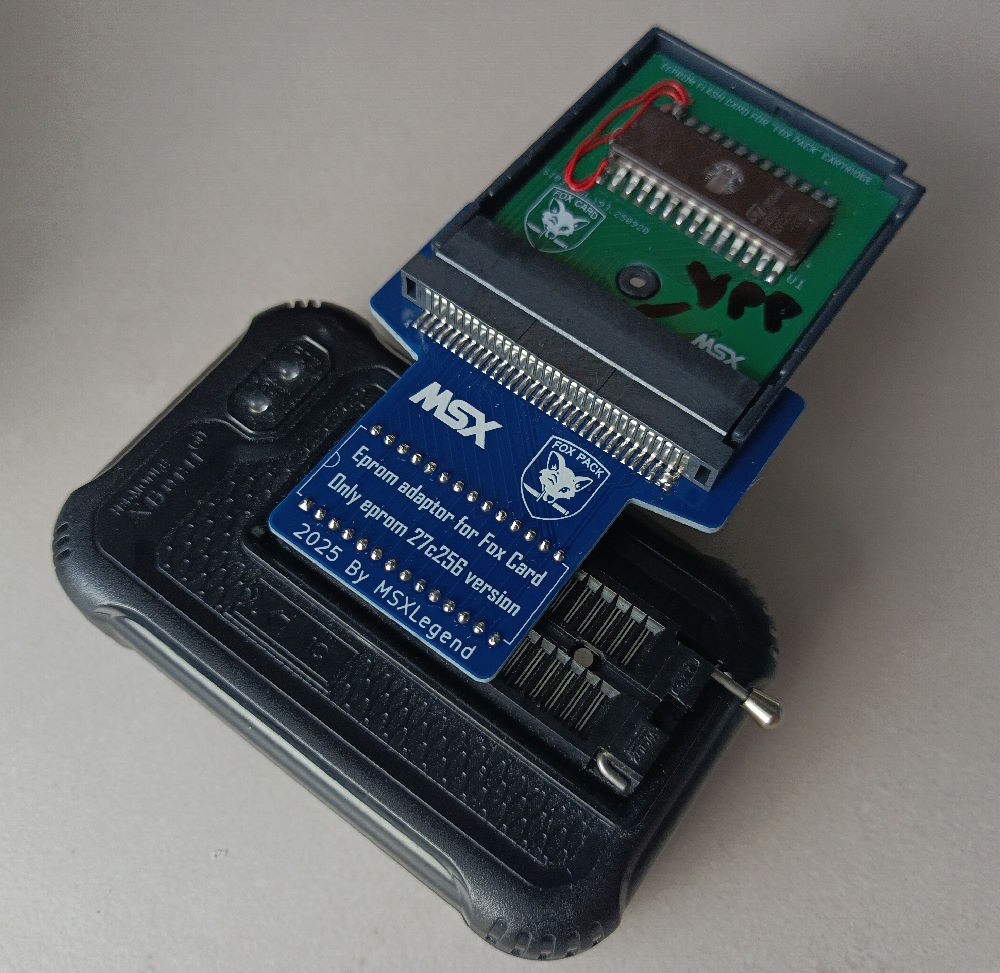

Voici l'adaptateur. MAintenant, toutes les cartes peuvent etres effacés et refaitent.
visu_3d_05_10_2025_19_02_29

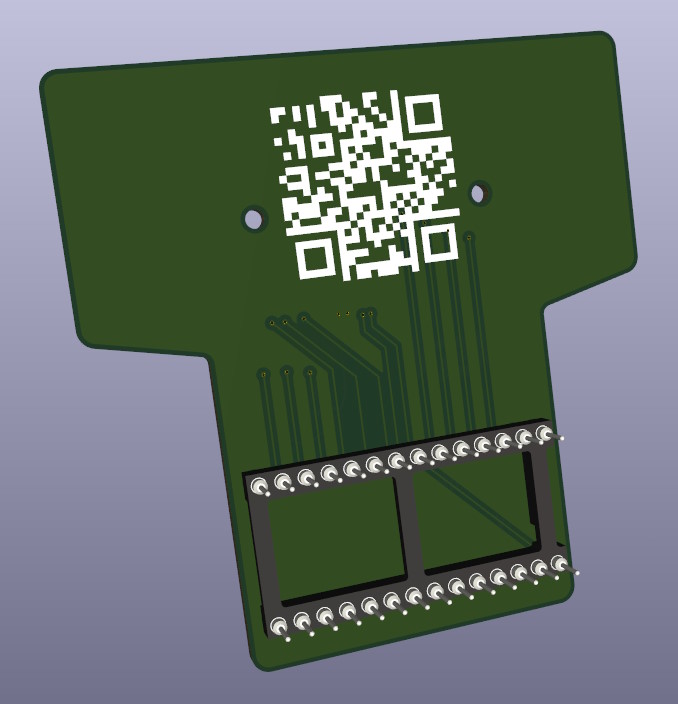

visu_3d_05_10_2025_19_00_20


il suffit de placer le pcb avec l eprom a effacer dans une boite a UV 20-30mn et de la connecter sur l'adaptateur qui ira dans le pragrammateur d'eprom T48 XGecu.


Edité par MSXlegend Le 06/10/2025 à 23h36


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 937

Le 06/10/2025 à 19h39
Et mettre une EEPROM du genre SST39SF010A
il existe un projet qi s'appelle SIMPLE CARTRIDGE
https://github.com/v9938/MSX_SimpleCartridge

Et il y a un logiciel d'écriture pour cette cartouche EEPROM SST39SF010A
https://github.com/v9938/MSX_SimpleCartridge/tree/main/FlashWriter

Sur MSXCALAMAR ils vendent une cartouche EEPROM 64K reprogrammable aussi
Je pense que ca vient du projet SIMPLE CARTRIDGE
https://msxcalamar.com/catalog/en/home/12-9-64kb-rom-flash-cartidge.html#/2-shell-black

L'EEPROM SST39SF010A existe en 3 types de boitiers
sst39sf010a



E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6736

Le 06/10/2025 à 21h32
si la SST39SF010A est disponible facilement, ça serait interréssant d'en faire une carte aussi . merci pour le lien/ je vais regarder le shema vois les difference avec le mien ^^


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6736

Le 06/10/2025 à 22h28


c'est cette version qui a été utilisé pour le jeu Room5 de mo5
