Le 21/08/2024 à 00h39

Reprise du message précédent

Ont peut savoir la différence entre la version 1 et la version 2 ?
Matériel ? Logiciel ? Sérigraphie du circuit imprimé ?
Papy ne veux pas mourir idiot ;-)

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 21/08/2024 à 00h47
Papy MSX :
Ont peut savoir la différence entre la version 1 et la version 2 ?
Matériel ? Logiciel ? Sérigraphie du circuit imprimé ?
Papy ne veux pas mourir idiot ;-)


le 74ls21 est orienté differement, le routage optimisé, plan de masse mieux fait !!
Et cerise sur le gateau, mais pour moi, j'ai ajouté sur le PCB 2 micro switch pour desactiver l'audio de chaque slot tout simplement. Mais par defaut, il sera proposé comme le V1, sans switch !!
Et les Capa er Resistances sont a l'arriere du PCB. Rien de plus

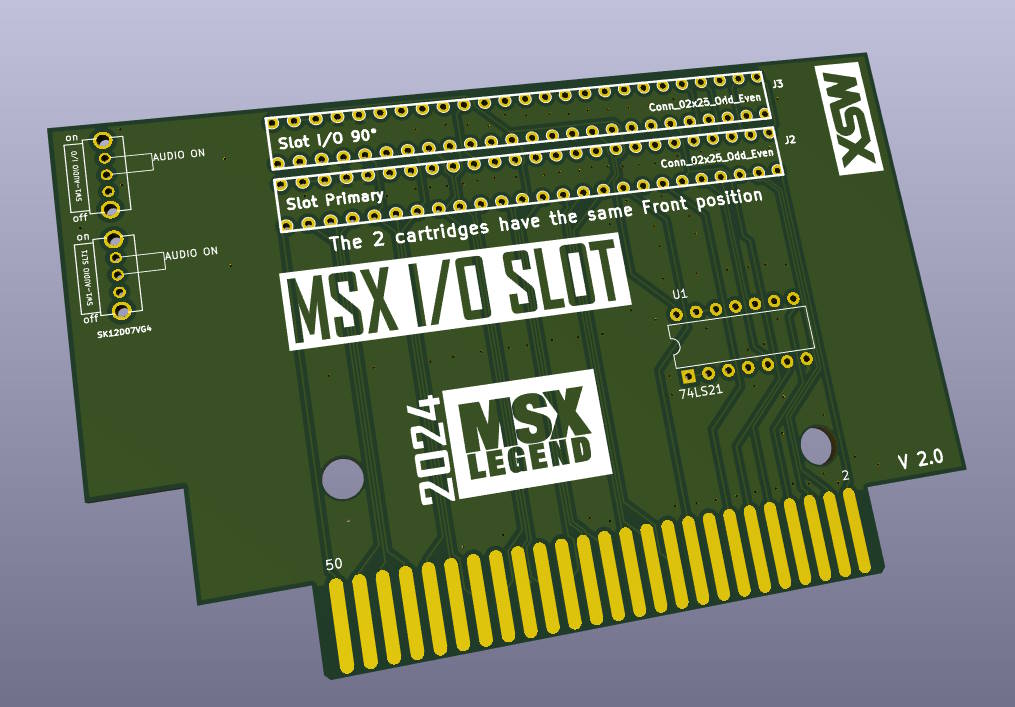

msxlegend_io_v2_ft

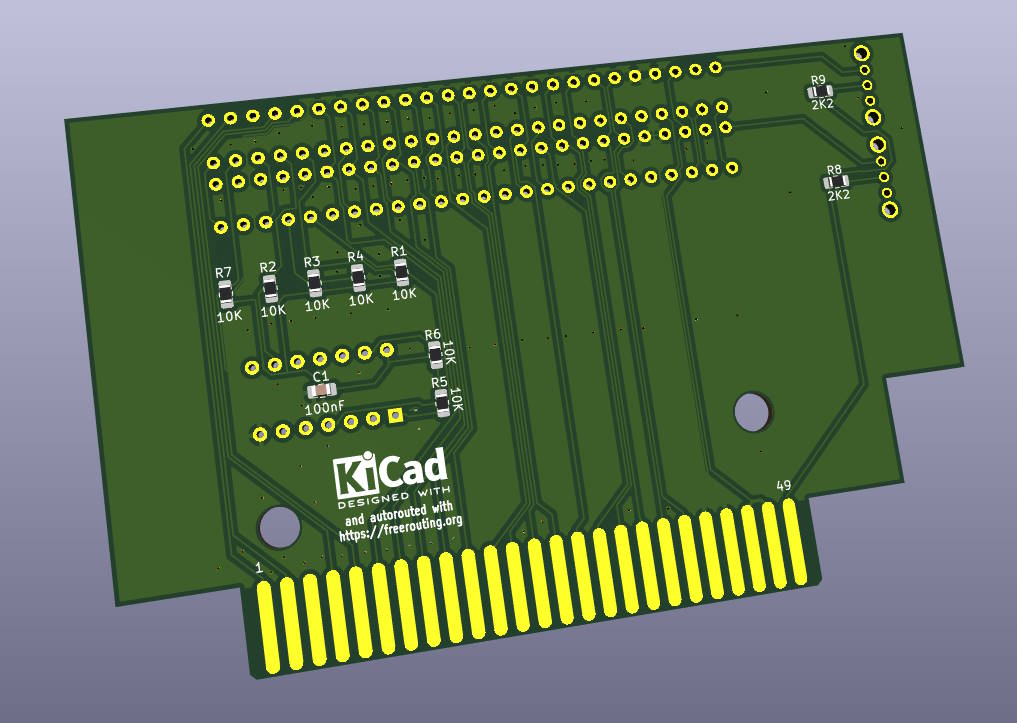

msxlegend_io_v2_bk
Edité par MSXlegend Le 21/08/2024 à 00h56


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 21/08/2024 à 01h08
La commande est faite pour 5 pce. Reste 3 dispo !!


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 301

Le 21/08/2024 à 20h02
a part ça autre test ^^
Playsoniq en slot 1, MFRSCC en slot 2N, MIDIPAC V2 en slot 2 I/O
et hop, YS master system MIDI GS (et en Anglais faut pas déconner)
Edité par popolon Le 21/08/2024 à 21h31
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 21/08/2024 à 22h16
C'est clair que c est nickel :top


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2820

Le 22/08/2024 à 08h05
Elle a l'air super cool cette carte. :top

De mon côté, je cherche plutôt un quadrupleur de port pour tester un max de combinaisons pour MSXgl.


On est toujours ignorant avant de savoir.
Github
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 301

Le 22/08/2024 à 19h38
aoineko :
Elle a l'air super cool cette carte. :top
De mon côté, je cherche plutôt un quadrupleur de port pour tester un max de combinaisons pour MSXgl.

style modulon de supersoniqs
Et pourquoi pas combiner les 2 pour une combo musicale de folie :fou :|

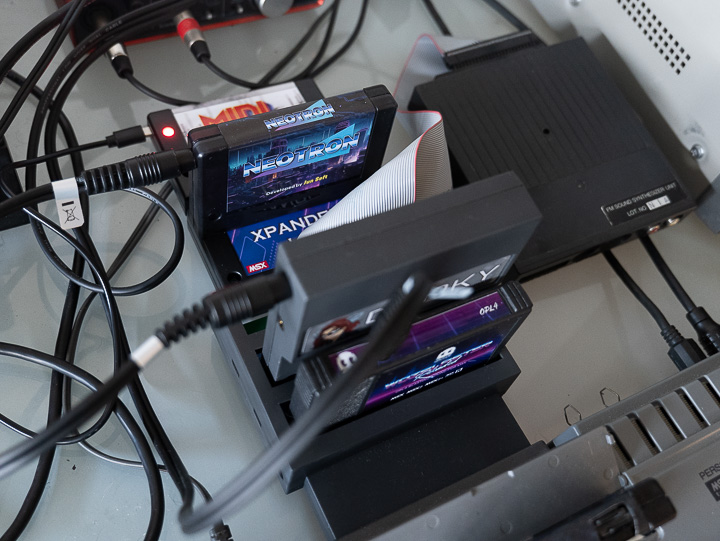

p1001660
donc dans le slot 2 un modulon 4 ports avec
1) wozblaster (OPL4/3/2),
2) Darky (2XPSG),
3) Yamaha SFG05 (OPM/OPN/OPNA) relié avec une nappe bien deg mais bientôt un beau PCB tout propre de Legend :siffle
4) Xpander I/O avec Neotron (OPNB) dans le slot normal et MIDI PAC V2 dans le I/O (relié a un module Midi qui va bien)
et bien sur dans le slot 1 la MFRSCC+SD pour la SCC/SCC+
le tout sur un 2+/tR pour la FMPAC (OPLL)

relié sur une table de mix pour tout balancer en même temps

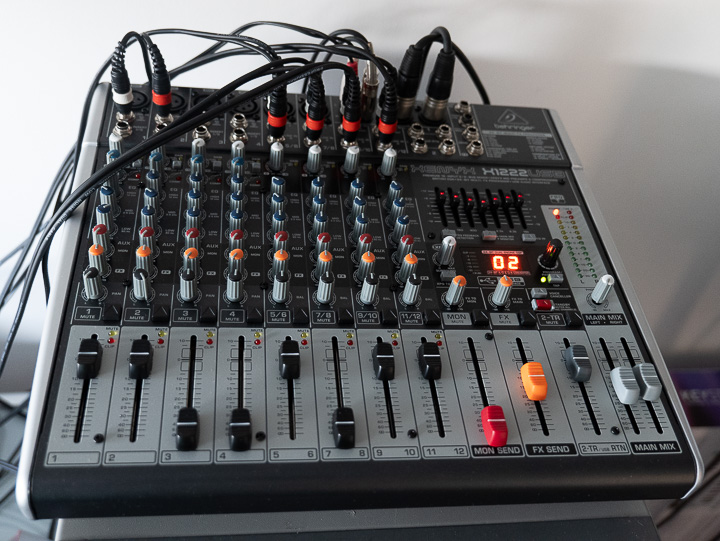

p1001662

une vidéo bientôt si j'ai pas fouttu le feu :lol
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 22/08/2024 à 19h40
T'es un ouf :lol


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 239

Le 22/08/2024 à 23h30
Il manque uniquement la broche 44 plus courte de 2 mm comme sur une majorité des cartouches.... exemple :
https://theretrohacker.com/2022/12/15/msx-2-slot-expander-cartridge/
Si tu n'a pas encore lancer la production, c'est facile à a faire ;-)
Et extérieurement ont verras la différence entre la version une et la deux !

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 22/08/2024 à 23h47
Papy MSX :
Il manque uniquement la broche 44 plus courte de 2 mm comme sur une majorité des cartouches.... exemple :
https://theretrohacker.com/2022/12/15/msx-2-slot-expander-cartridge/
Si tu n'a pas encore lancer la production, c'est facile à a faire ;-)
Et extérieurement ont verras la différence entre la version une et la deux !


Theretrohacker c est un malade avec ces 500 cookies :gre :gre :gre , deja qu'il vend chere ces trucs (re - :gre :gre :gre :gre ) bref

oui je vois ce que tu veux dire, mais pas dans cette version, car les cartouche qui vont s'y inséré sont normalement equipé, par exemple je l'avais fait sur mon PCB Bluetooth ;)

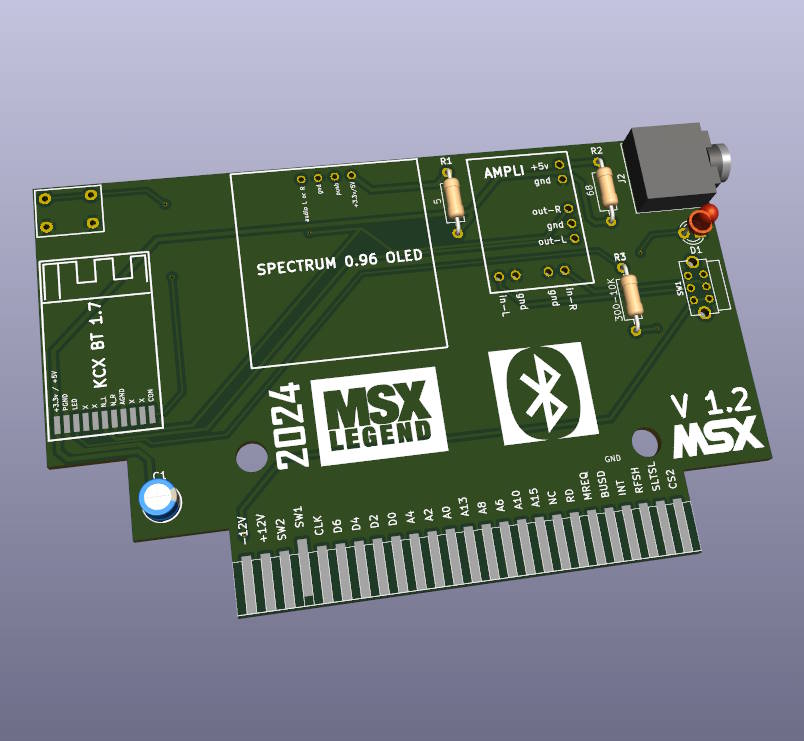

pcb_bluetooth_v1-2

du coup on l'aura pas sur la version 2 . Mais a y reflechir, il suffit de l inserer a chaud et bam ! donc je le rajoute sur mon plan pour un 3eme batch qui sait ?


ps: par ailleur, je me suis toujour demandé pourquoi il y a 2 pin reservé pour la protection retrait/insertion cartouche (44 et 46) qui sont d'ailleur relié ensemble !!
Edité par MSXlegend Le 23/08/2024 à 00h24


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6112

Le 22/08/2024 à 23h51
popolon :

Et pourquoi pas combiner les 2 pour une combo musicale de folie :fou :|
p1001660
une vidéo bientôt si j'ai pas fouttu le feu :lol


Dit moi tu n'as pas des baisses de tension chez toi a tout hasard ?? :lol :lol Edité par MSXlegend Le 23/08/2024 à 00h24


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 301

Le 23/08/2024 à 00h31
sans dec tout fonctionne et même pas eu besoin de brancher l'alim externe pour le modulon que j'ai acheté pour rien je crois.
Je vais quand même la brancher parceque pour être honnête, je pourrai presque faire cuire un oeuf sur le haut gauche du Turbo R :D
Edité par popolon Le 23/08/2024 à 00h57
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 23/08/2024 à 11h03
MSXlegend :
ps: par ailleur, je me suis toujour demandé pourquoi il y a 2 pin reservé pour la protection retrait/insertion cartouche (44 et 46) qui sont d'ailleur relié ensemble !!

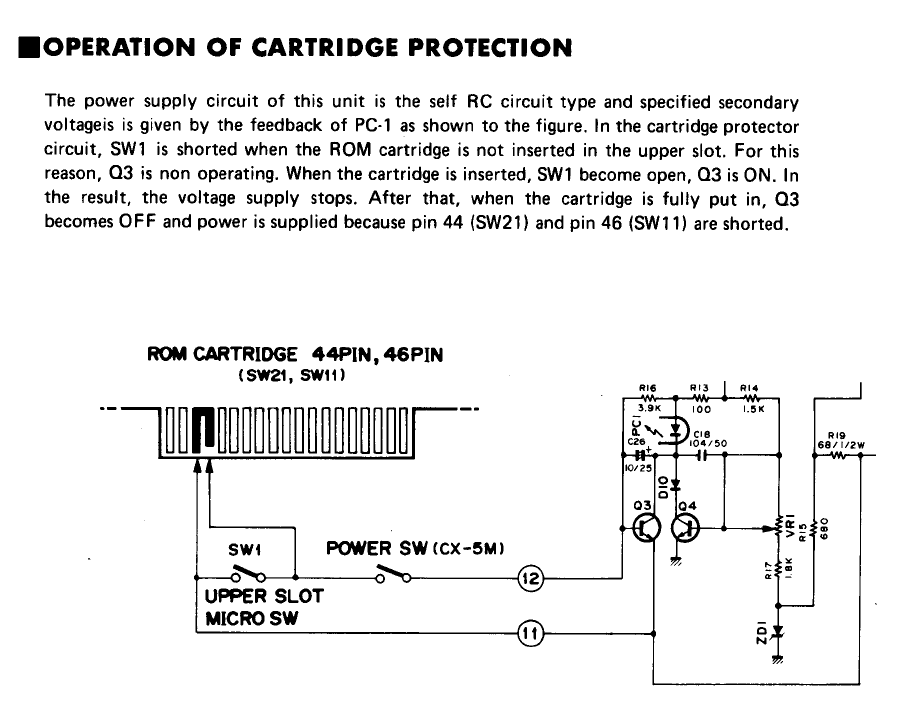

en fait sur certains MSX il y a une protection anti insertion quand le MSX est allumé par un switch ou des photo diodes

ces 2 broches ferment le circuit pour permettre l'alimentation quand la cartouche est insérée

voir exemple du CX5M

pin44-46


:noel
Site web
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 301

Le 23/08/2024 à 11h24
D'ailleurs sur mon YIS503II le circuit doit deconner car il reboote de temps en temps tout seul alors qu'il y a pas de cartouche insérée :(
Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 239

Le 23/08/2024 à 11h36
MSXlegend :
Papy MSX :
Il manque uniquement la broche 44 plus courte de 2 mm comme sur une majorité des cartouches.... exemple :
https://theretrohacker.com/2022/12/15/msx-2-slot-expander-cartridge/
Si tu n'a pas encore lancer la production, c'est facile à a faire ;-)
Et extérieurement ont verras la différence entre la version une et la deux !


du coup on l'aura pas sur la version 2 . Mais a y reflechir, il suffit de l inserer a chaud et bam ! donc je le rajoute sur mon plan pour un 3eme batch qui sait ?

PS : par ailleur, je me suis toujour demandé pourquoi il y a 2 pin reservé pour la protection retrait/insertion cartouche (44 et 46) qui sont d'ailleur relié ensemble !!



D'accord, alors j'attendrais la version 3 !


Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10651

Le 23/08/2024 à 12h01
popolon :
D'ailleurs sur mon YIS503II le circuit doit deconner car il reboote de temps en temps tout seul alors qu'il y a pas de cartouche insérée


essaye de passer un coup de WD40 dans le switch sinon il faut le changer


:noel
