L'atelier Interface PPI 8255 MSX Magazine à base de PPI 8255
Reprise du message précédent
c'est pas récent les montages dans la cartouche PPI j'ai mis une EPROM MSX-AID qui est datée de 09/93 et permet de voir les variables et les références croisées d'un programme basichttps://www.generation-msx.nl/software/nobuhiko-segi/msx-aid/media/718/
j'ai du dépoussiérer un peu
photos demain
@JIPE

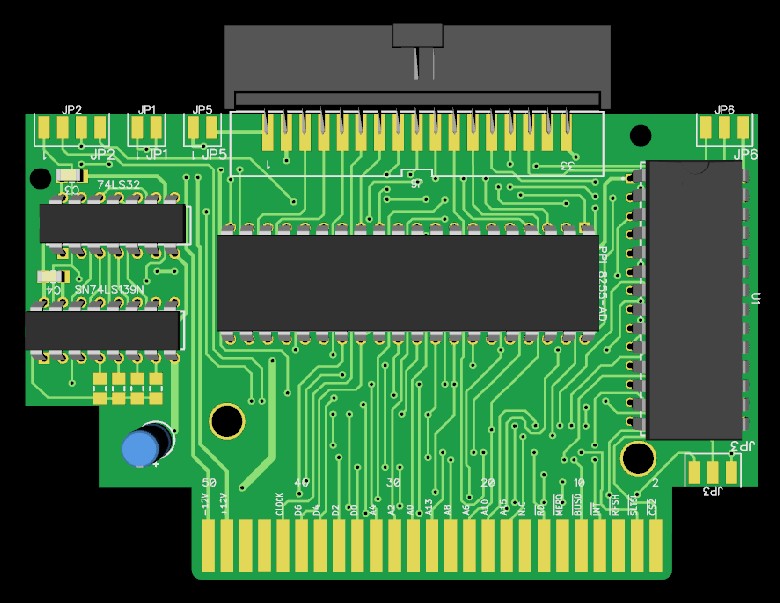

je regardais le JP2 il faut 2 jumpers a chaque fois ou on pourrait le remplacer par un switch 2positions 2 circuits ???
idem pour le JP5 qui coupe le +12 et -12 si on vient a inverser les jumpers (horizontaux en vertical) bimmmm bammmm booummm
je regardais le JP2 il faut 2 jumpers a chaque fois ou on pourrait le remplacer par un switch 2positions 2 circuits ???
idem pour le JP5 qui coupe le +12 et -12 si on vient a inverser les jumpers (horizontaux en vertical) bimmmm bammmm booummm
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
on pourrait envisager sur la base du PPI BOARD des modules comme :
- la "SRAM" HBI-55 RAM de 4K qui utilise un PPI
- une BEER ...
??
- la "SRAM" HBI-55 RAM de 4K qui utilise un PPI
- une BEER ...
??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
en parlant de BEER as tu essayé la version rom DOS2 avec cette interface ?
https://github.com/b3rendsh/msxdos2s/tree/0027abac1627b9fb3865435e84c91a382d92dff2
JP2 je le laisse sur A6 A7
j'ai traduit avec google tous les textes et on en parle jamais
pour le +12V -12V tu met un jumper 3 x 2 sur le circuit en ne câblant pas les pins du milieu comme cela plus de risque de court-circuit
OOO
I.. I
OOO
https://github.com/b3rendsh/msxdos2s/tree/0027abac1627b9fb3865435e84c91a382d92dff2
JP2 je le laisse sur A6 A7
j'ai traduit avec google tous les textes et on en parle jamais
pour le +12V -12V tu met un jumper 3 x 2 sur le circuit en ne câblant pas les pins du milieu comme cela plus de risque de court-circuit
OOO
I.. I
OOO
non pas encore la BEER DOS2 mais y as pas de grosse modif peut etre pendant mes congés...
Ok pour le reste
Ok pour le reste
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

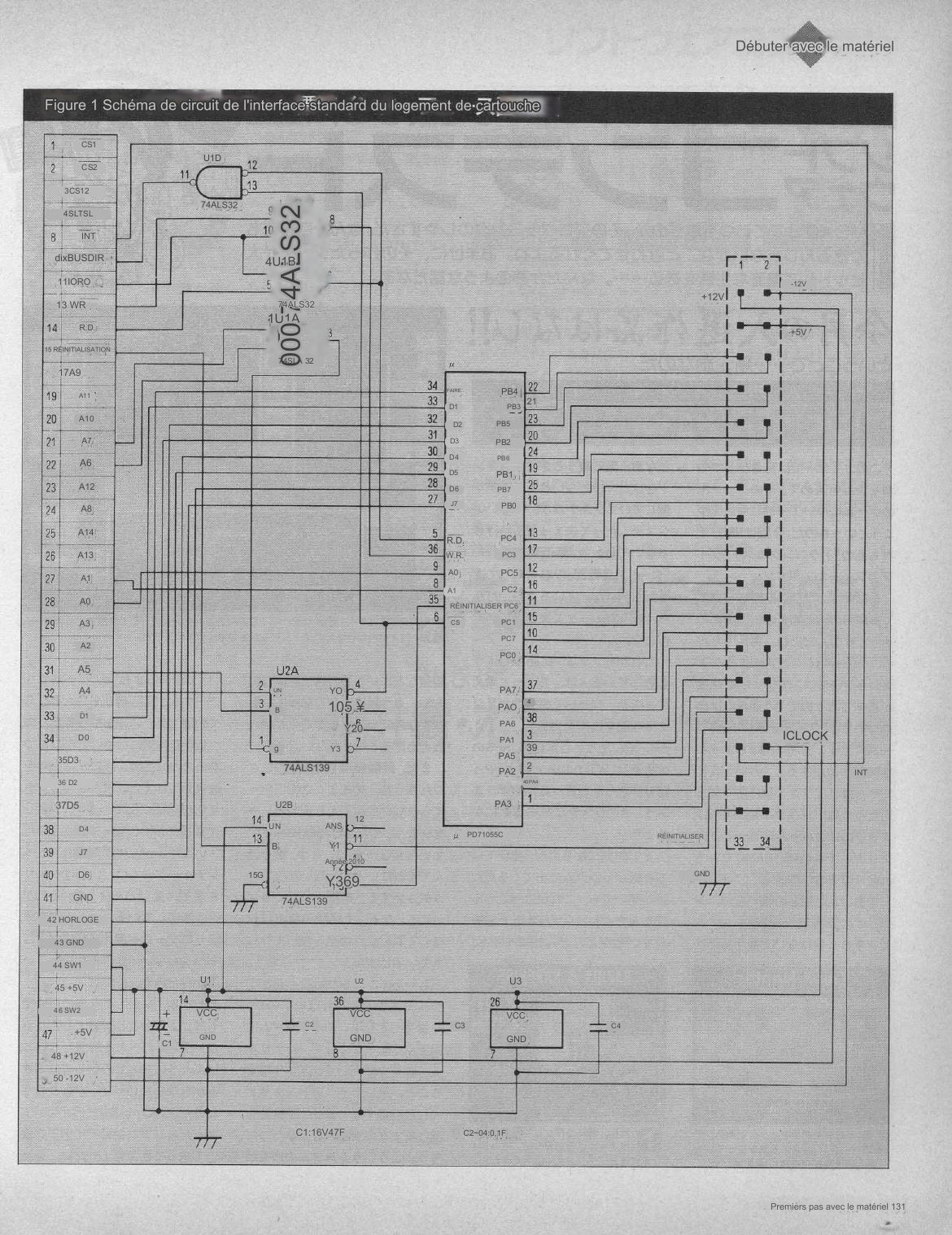

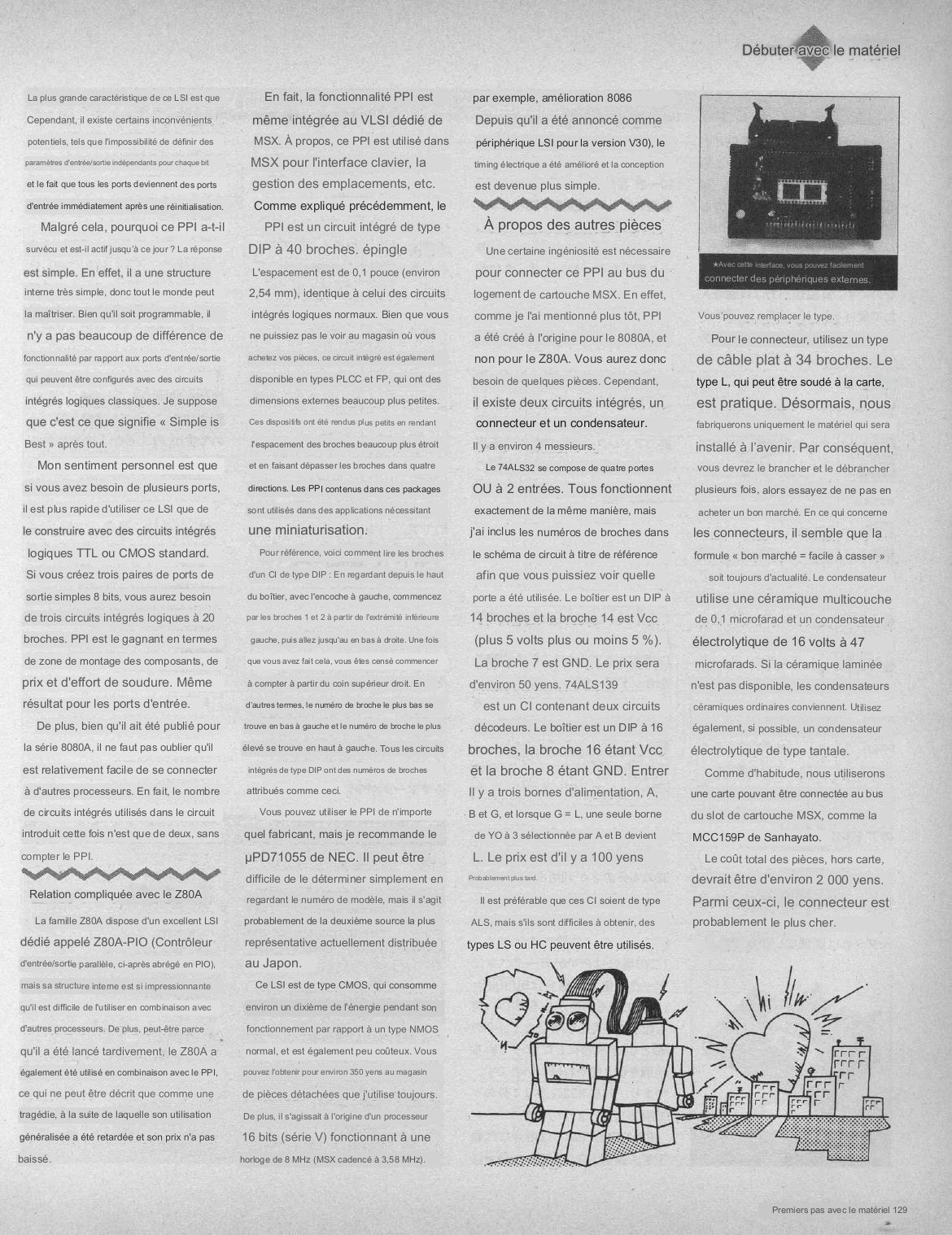

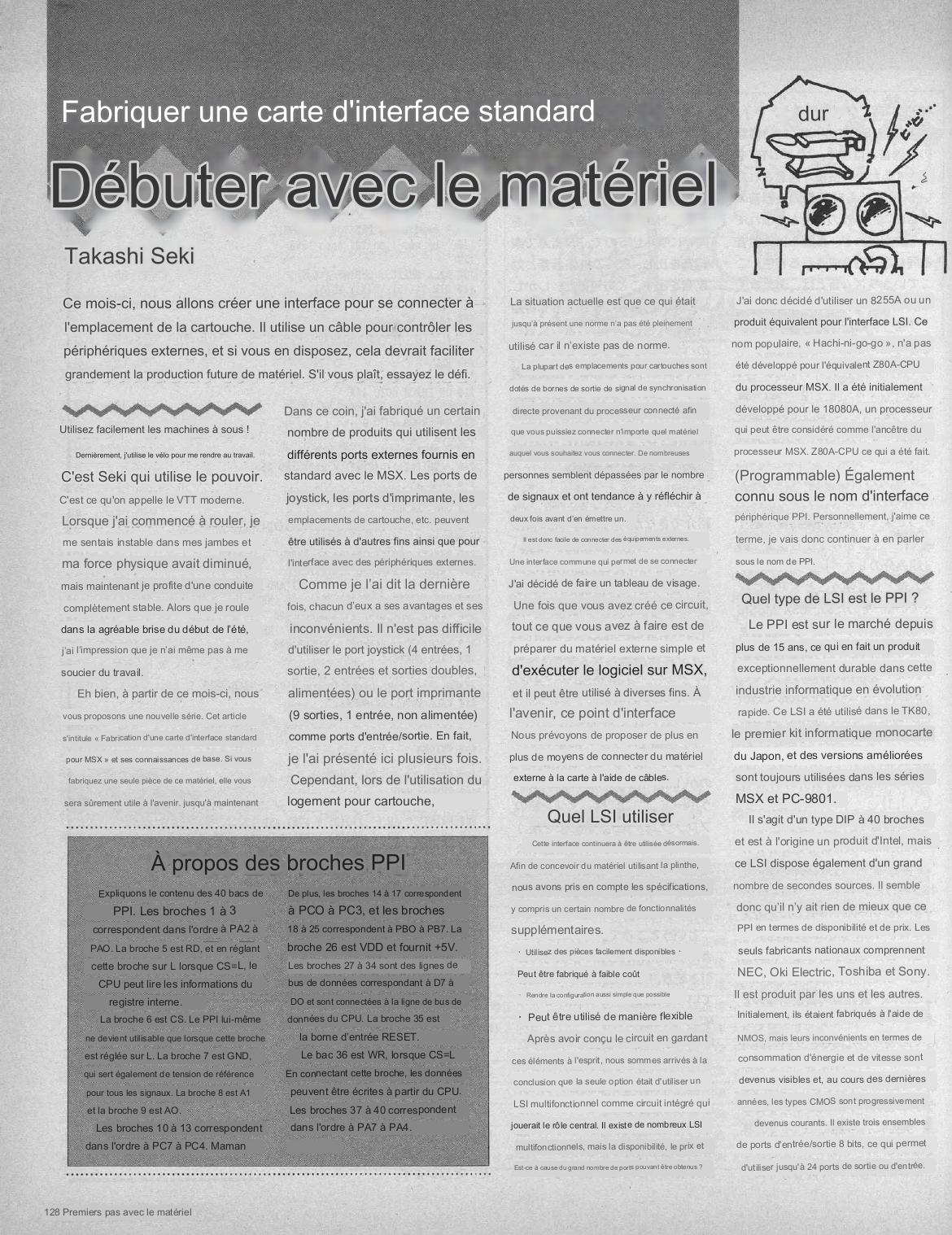

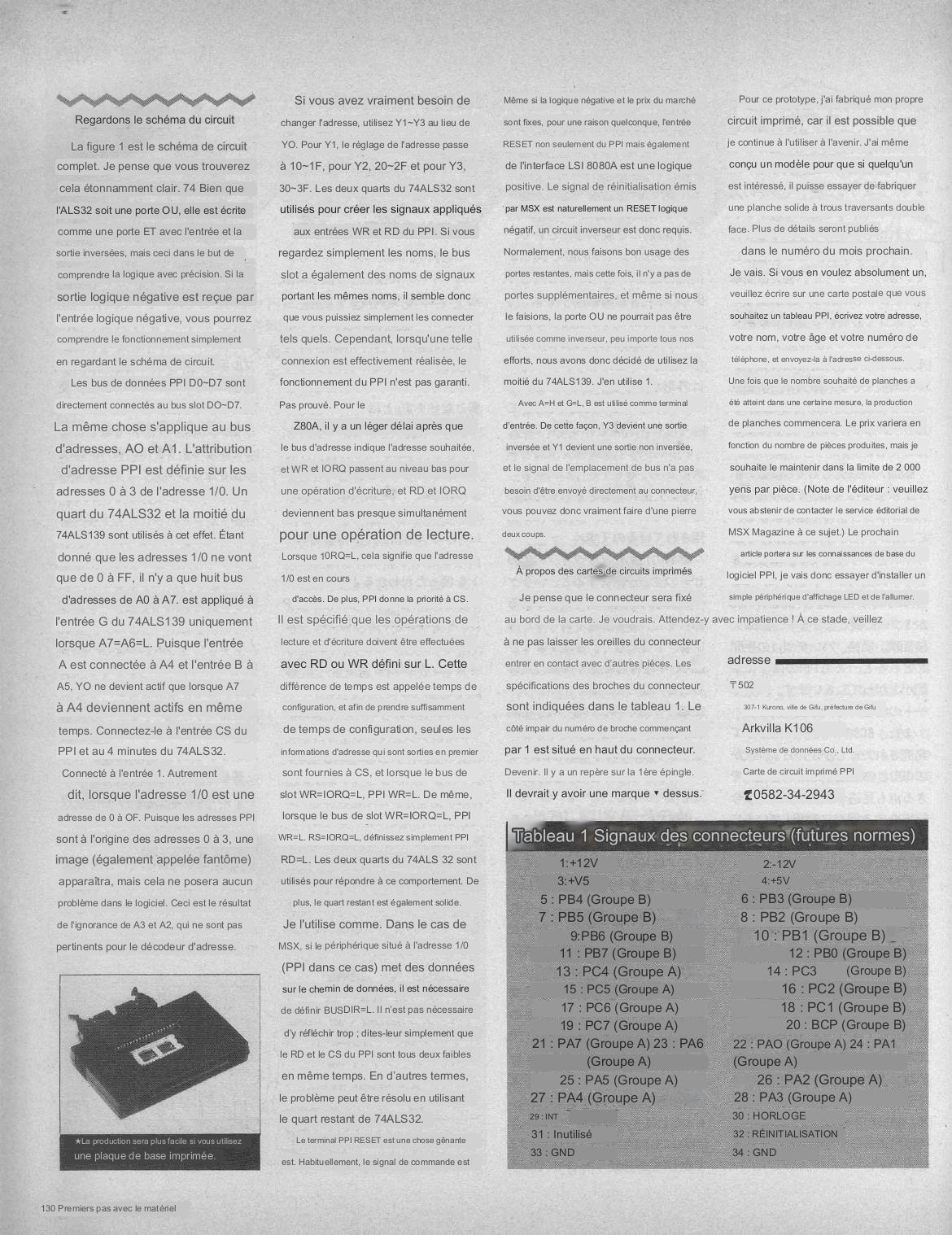

Voici les traductions du 1er article ( dire qu'il y avait pas ça quand j'ai fait mon interface juste parti du schéma
)
les outils employés I love PDF pour extraire les pages et convertir en JPG puis Google trad ( Pub gratuite )
)les outils employés I love PDF pour extraire les pages et convertir en JPG puis Google trad ( Pub gratuite )

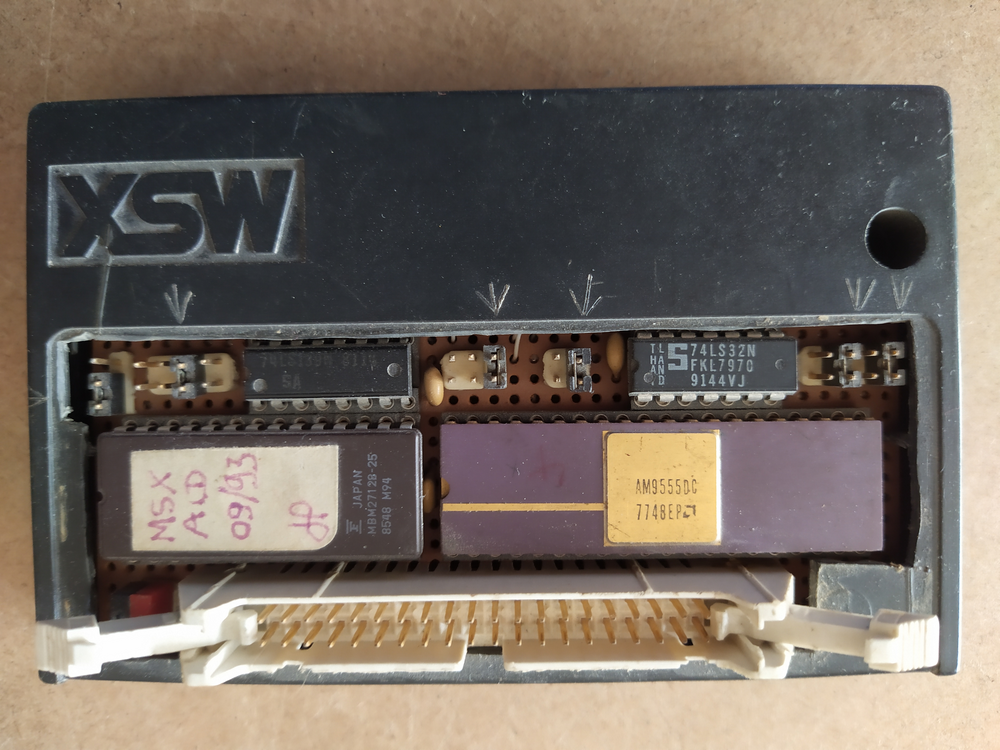

les photos de ma cartouche et de mes extensions
j'ai utilisé un connecteur 40 broches pour mettre des câbles IDE plus faciles à trouver
PPI 8255

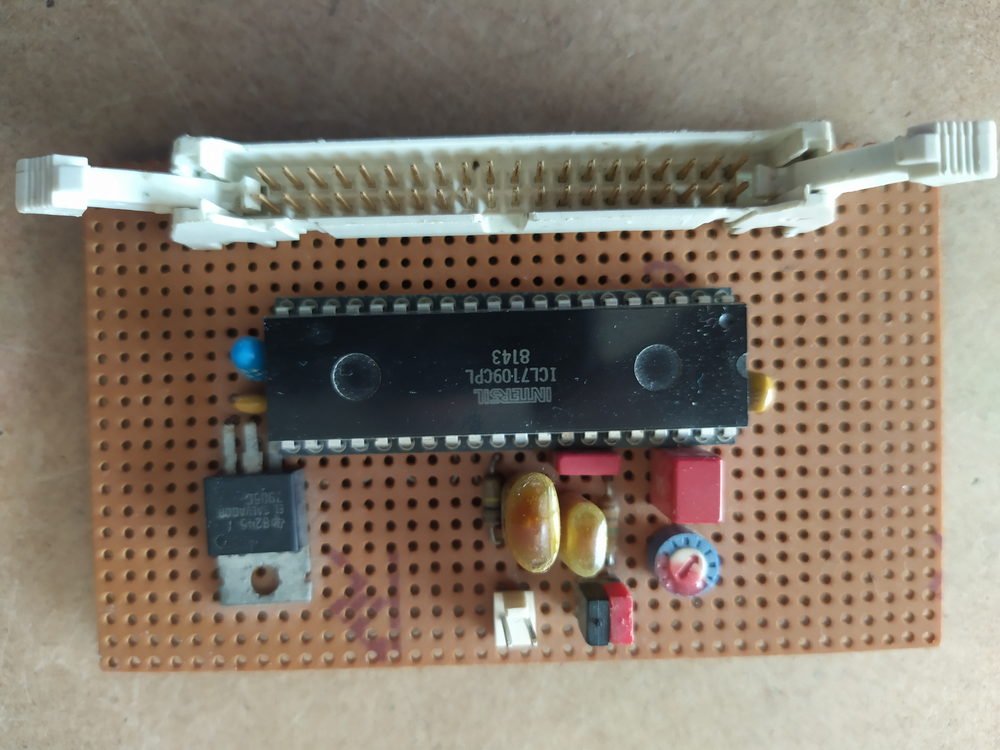

Convertiseur A/D 12 bits

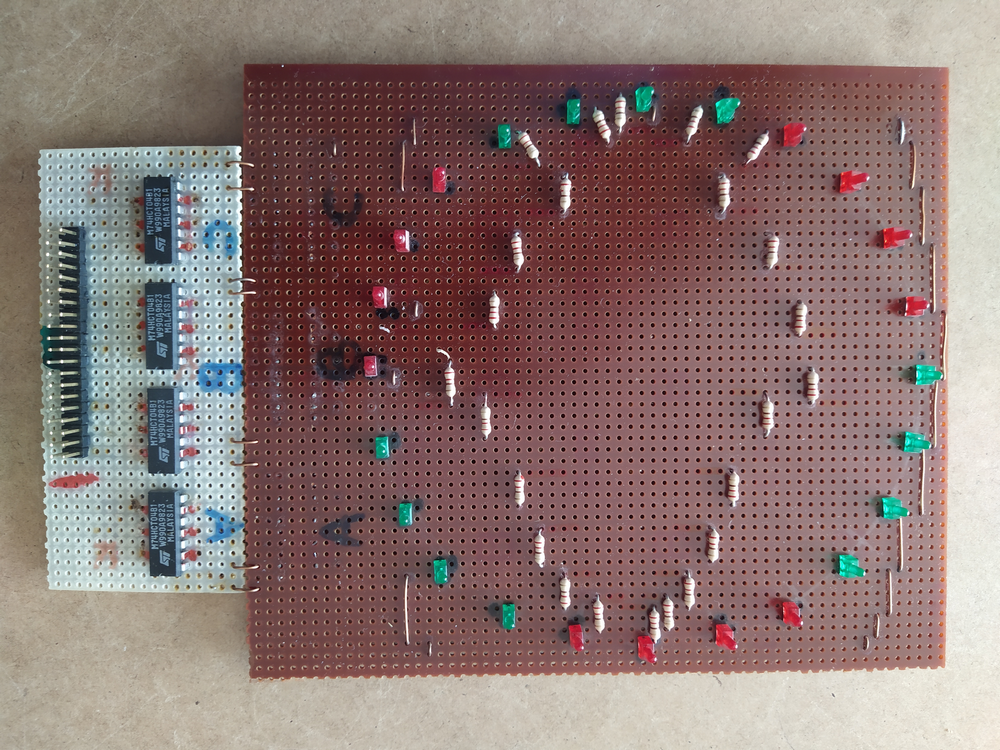

Carte 24 LEDS pour animations

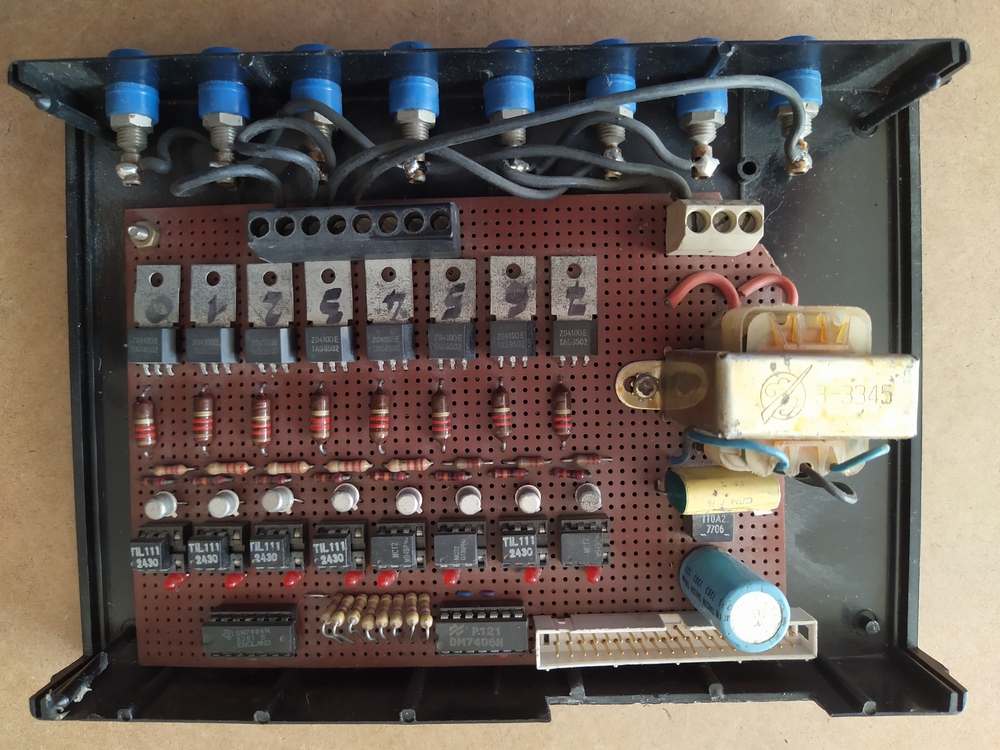

Interface 8 sorties 220V avec opto-coupleurs

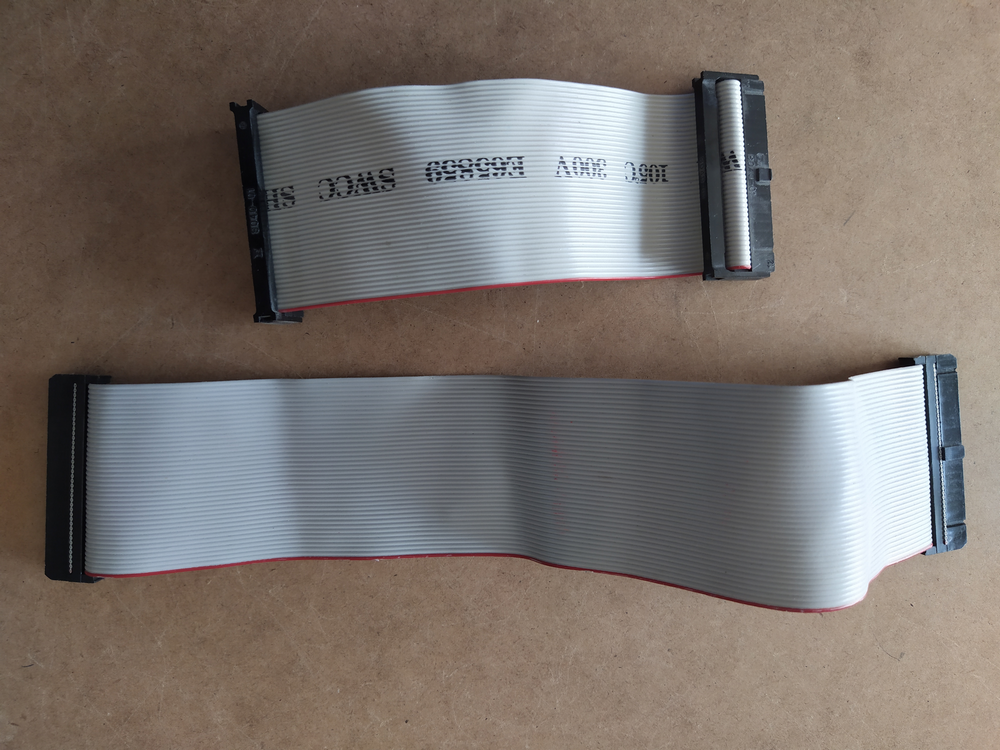

limandes IDE standard
j'ai utilisé un connecteur 40 broches pour mettre des câbles IDE plus faciles à trouver
PPI 8255
Convertiseur A/D 12 bits
Carte 24 LEDS pour animations
Interface 8 sorties 220V avec opto-coupleurs
limandes IDE standard
voila ca avance !!
