L'atelier Interface PPI 8255 MSX Magazine à base de PPI 8255
J'ouvre un nouveau post sur une série de rubriques bricolage parue dans les MSX Magazines parus entre Juillet 1990 et Février 1991
cette interface a base d'un PPI 8255 le même qui est présent dans nos machines
c'est un circuit 40 broches avec 24 entrées sorties programmables
dans ces articles on trouve des cartes spécifiques a brancher sur cette interface par l'intermédiaire d'une limande 34 pts identique à celle des lecteurs de disquettes donc facile à trouver

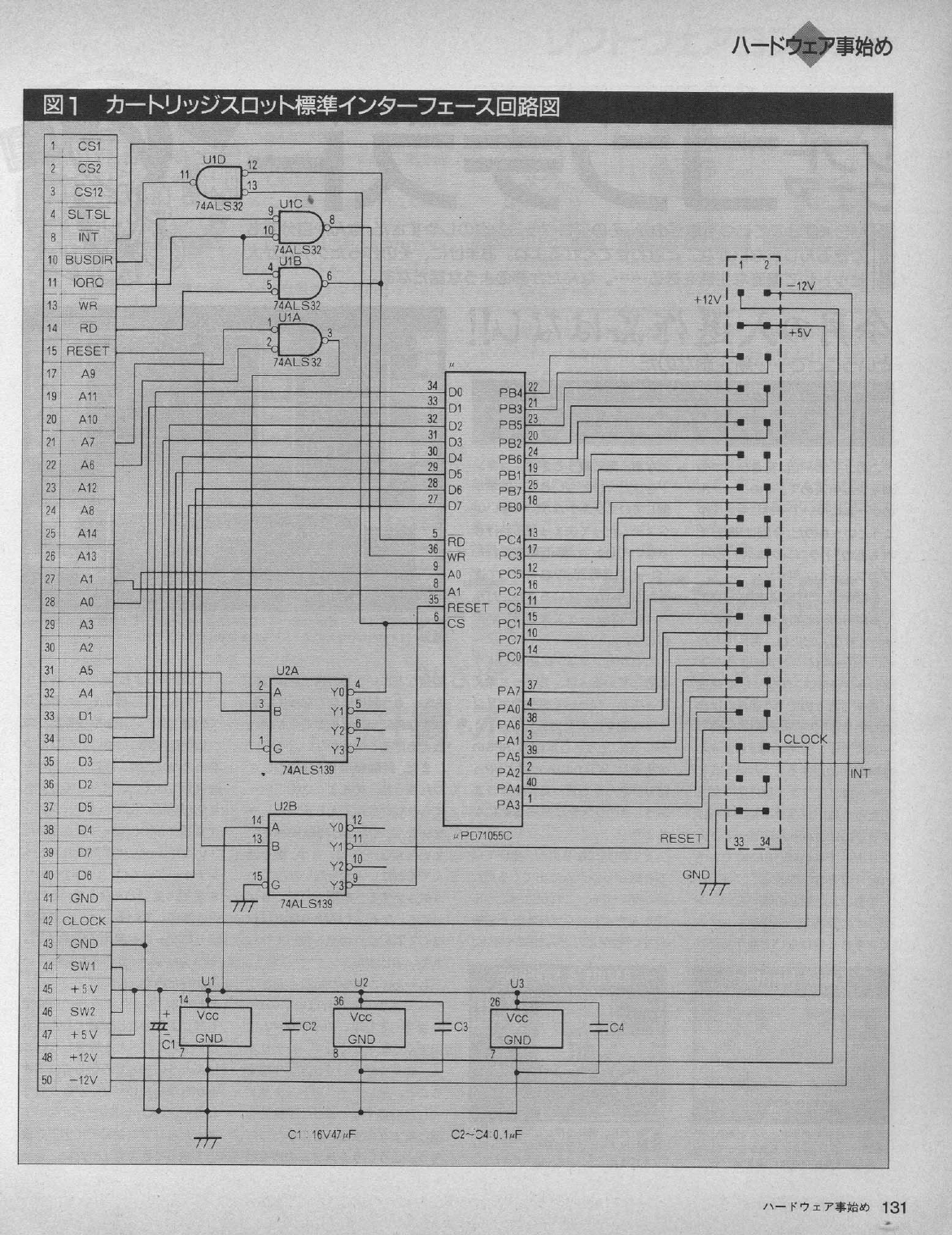

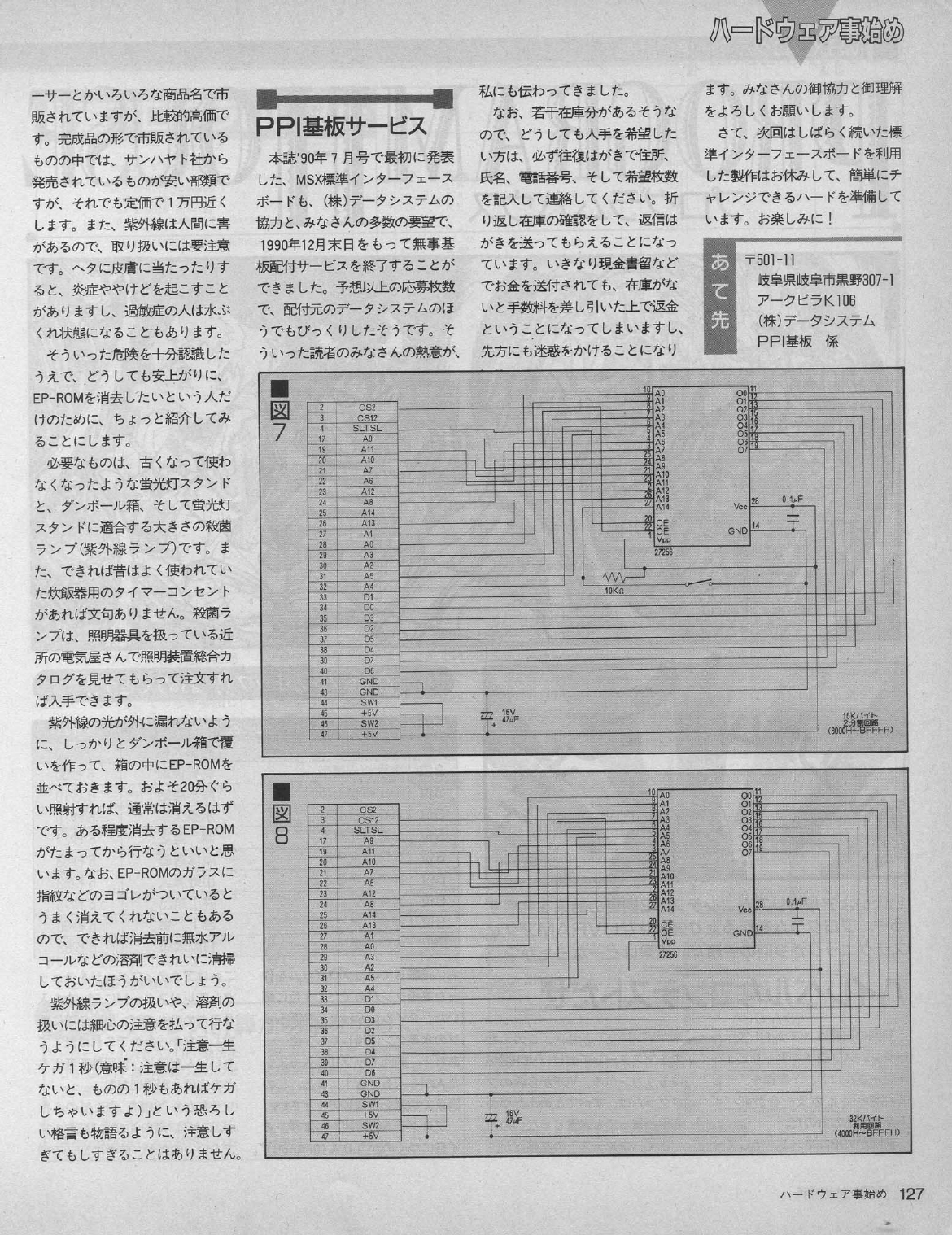

il y a eu 2 versions du schéma avec l'intégration d'une rom sur le second

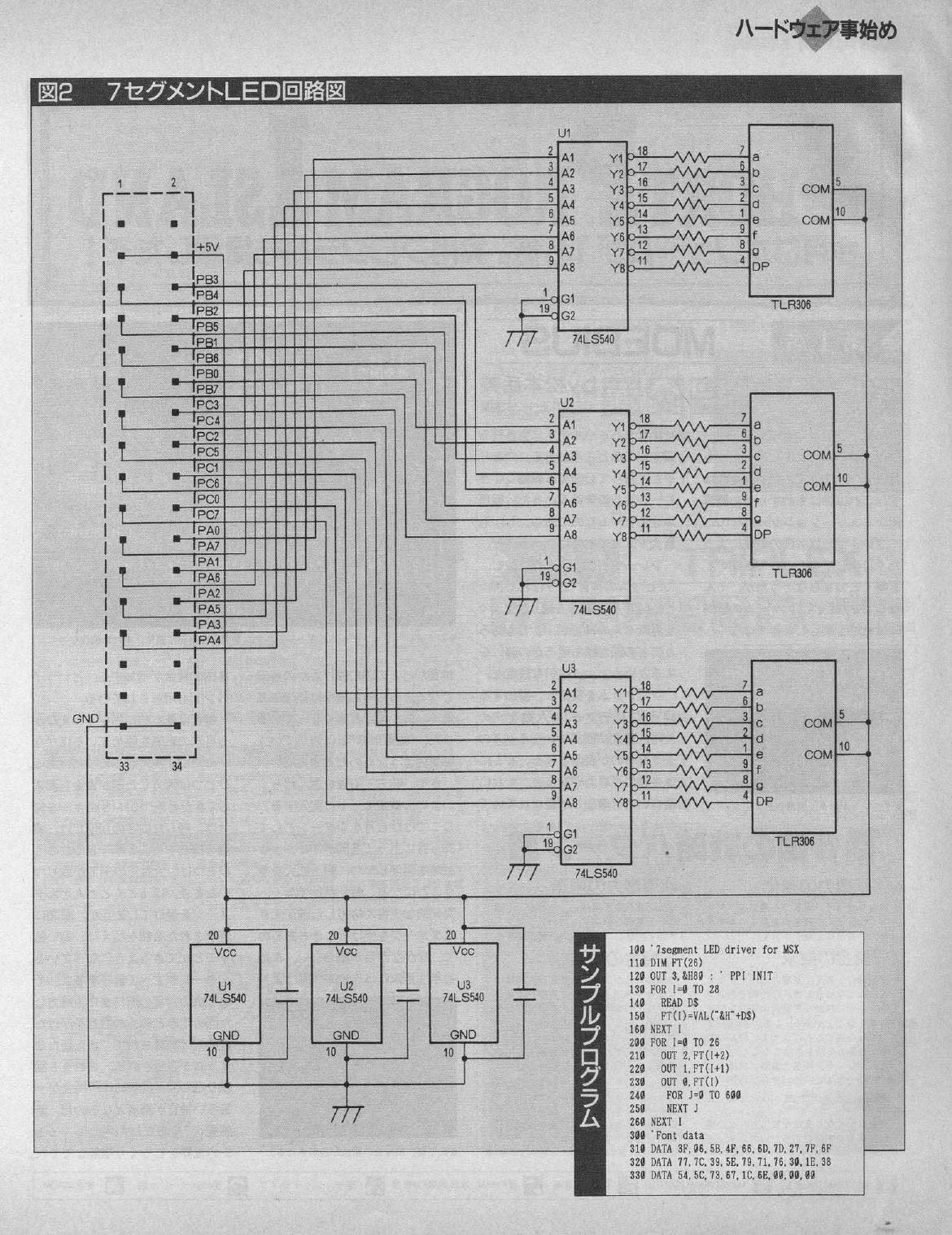

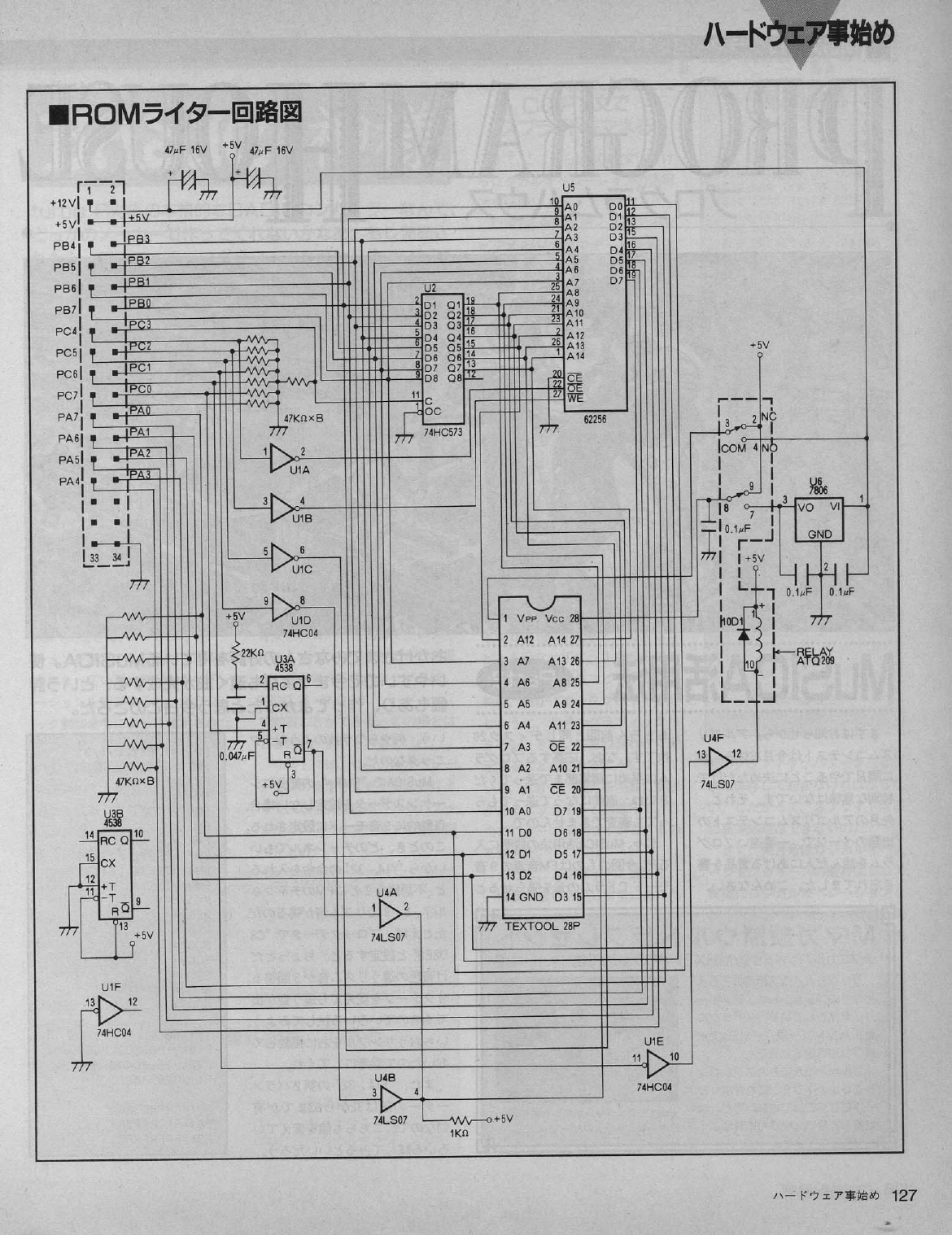

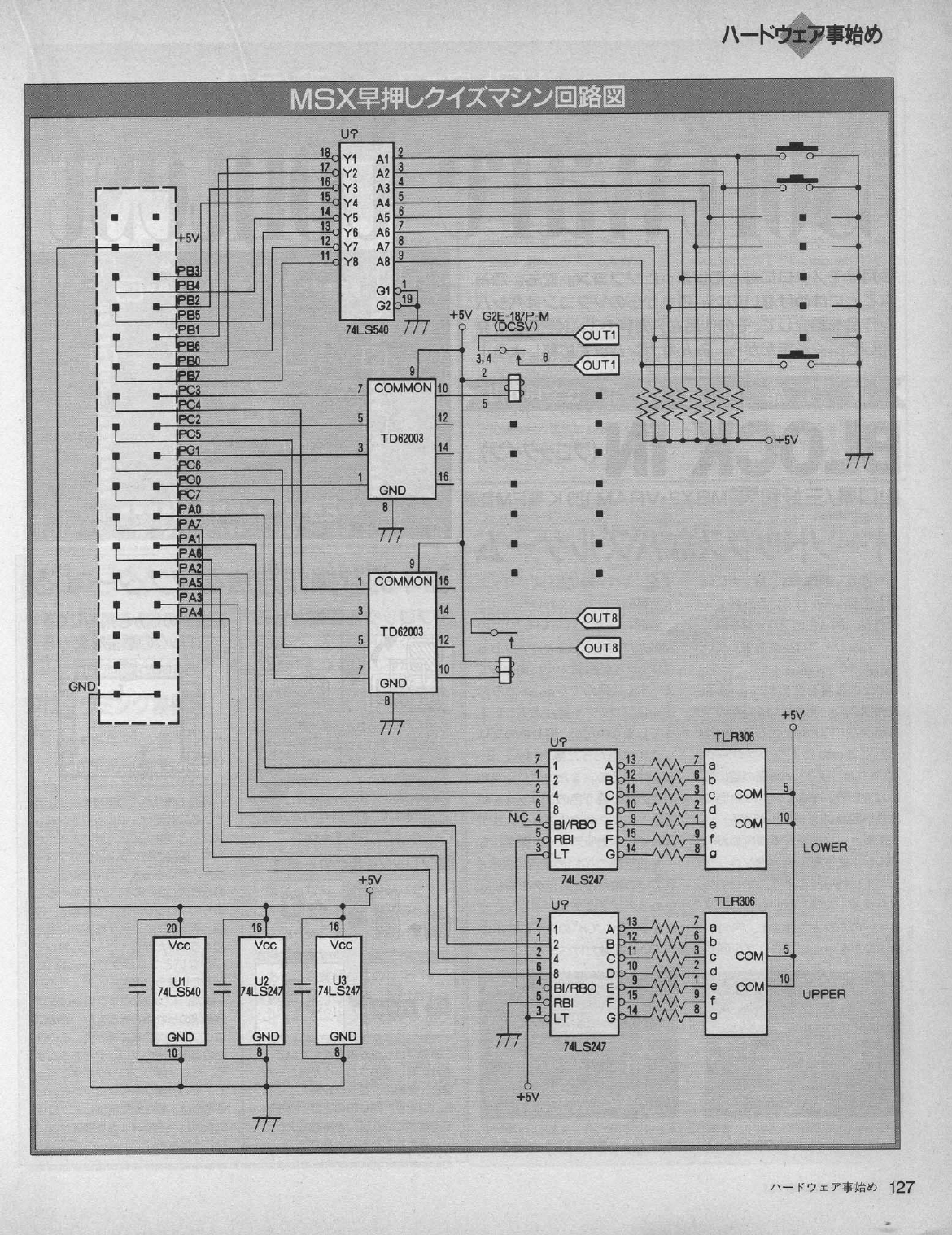

je vais d'abord mettre tous les schémas un par un puis je détaillerai
cette interface a base d'un PPI 8255 le même qui est présent dans nos machines
c'est un circuit 40 broches avec 24 entrées sorties programmables
dans ces articles on trouve des cartes spécifiques a brancher sur cette interface par l'intermédiaire d'une limande 34 pts identique à celle des lecteurs de disquettes donc facile à trouver
il y a eu 2 versions du schéma avec l'intégration d'une rom sur le second
je vais d'abord mettre tous les schémas un par un puis je détaillerai
super je regarde ca de plus pres...
ca me fait penser a la BEER 202!!
ca me fait penser a la BEER 202!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
ce matin au frais ....
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

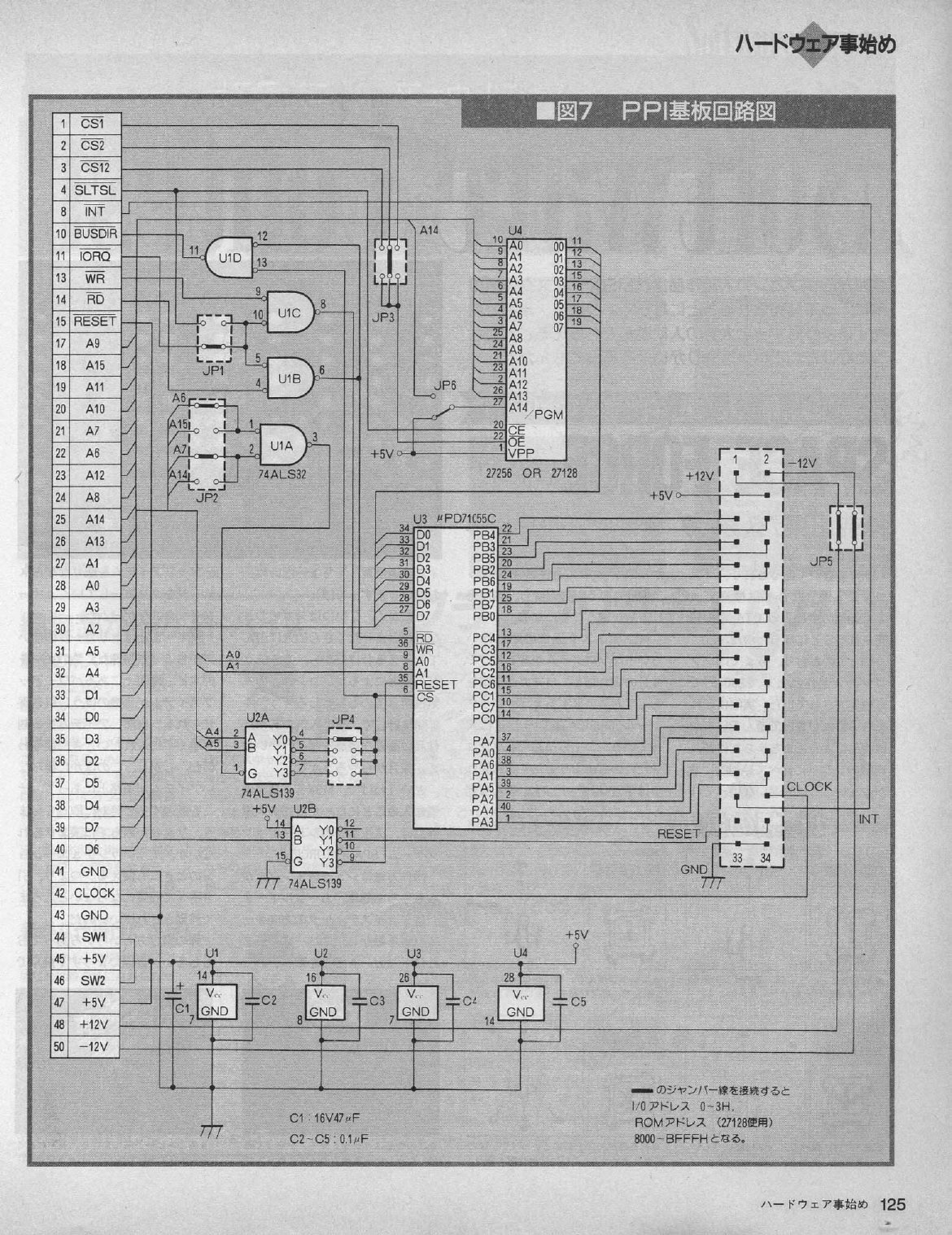

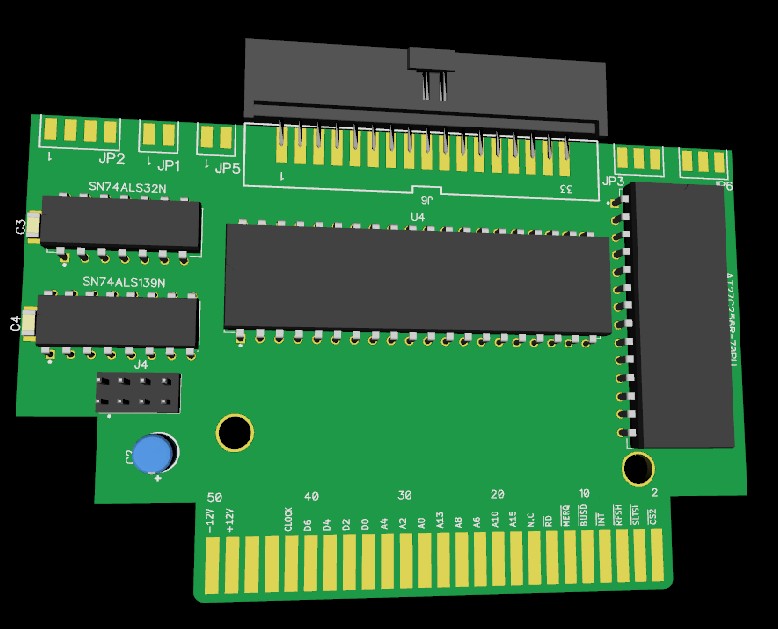

moi je sortirai JP4 car ce strap permet l'adressage de la cartouche en 00H 10H 20H ou 30H
par exemple pour connecter avec l'interface rogo dans il autre slot il ne faut pas être en 00H sur cette cartouche
et JP3 JP6 qui servent à configurer le type d'Eprom
les autres moi je les laisse comme sur le schéma
JP2 me semble inutile pour le moment jamais touché
par exemple pour connecter avec l'interface rogo dans il autre slot il ne faut pas être en 00H sur cette cartouche
et JP3 JP6 qui servent à configurer le type d'Eprom
les autres moi je les laisse comme sur le schéma
JP2 me semble inutile pour le moment jamais touché
faut voir ca doit servir au autre PCB qui ce raccorde dessus ?? NON !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
les autres PCB se connectent uniquement par la limande 34 Pts les alims +5V+12V et -12V étant présents dessus

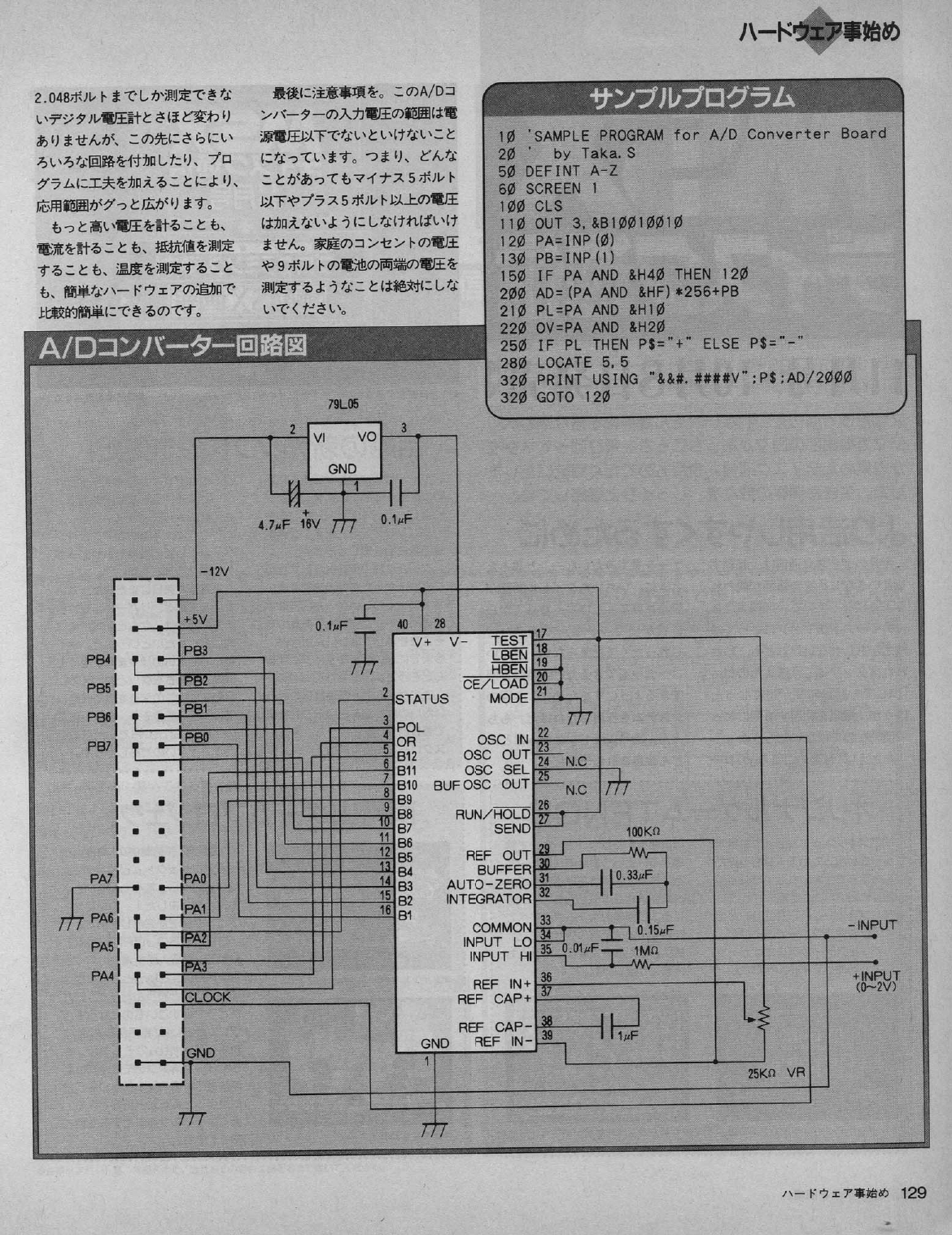

pour ma part j'ai fait le montage avec le ICL7109 convertisseur Analogique/Digital avec une sonde de température
un montage avec 24 sorties pour allumer 24 Leds avec des 74HCT04 en tampon sur les sorties
un montage avec 8 sorties 220V par triacs avec isolation par optocoupleurs pour piloter des spots
pour ma part j'ai fait le montage avec le ICL7109 convertisseur Analogique/Digital avec une sonde de température
un montage avec 24 sorties pour allumer 24 Leds avec des 74HCT04 en tampon sur les sorties
un montage avec 8 sorties 220V par triacs avec isolation par optocoupleurs pour piloter des spots
Jipe :
les autres PCB se connectent uniquement par la limande 34 Pts les alims +5V+12V et -12V étant présents dessus
pour ma part j'ai fait le montage avec le ICL7109 convertisseur Analogique/Digital avec une sonde de température
un montage avec 24 sorties pour allumer 24 Leds avec des 74HCT04 en tampon sur les sorties
un montage avec 8 sorties 220V par triacs avec isolation par optocoupleurs pour piloter des spots
pour ma part j'ai fait le montage avec le ICL7109 convertisseur Analogique/Digital avec une sonde de température
un montage avec 24 sorties pour allumer 24 Leds avec des 74HCT04 en tampon sur les sorties
un montage avec 8 sorties 220V par triacs avec isolation par optocoupleurs pour piloter des spots
C'est une boite de nuit chez JIPE !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
c'est pas récent les montages dans la cartouche PPI j'ai mis une EPROM MSX-AID qui est datée de 09/93 et permet de voir les variables et les références croisées d'un programme basic
https://www.generation-msx.nl/software/nobuhiko-segi/msx-aid/media/718/
j'ai du dépoussiérer un peu
photos demain
https://www.generation-msx.nl/software/nobuhiko-segi/msx-aid/media/718/
j'ai du dépoussiérer un peu
photos demain
