L'atelier lecteur de disquette SAMSUNG SFD-321B sur MSX comment le modifier étape par étape
Modification d'un lecteur de disquette SAMSUNG SFD-321B
Etape1:
Enlever la goute de soudure sur DS1 puis mettre une goute de soudure sur DS0.
Le MSX comme l'Amiga veut accéder au lecteur de disquette numéro 0.
Etape2:
Déplacer la résistance de "000" de la position "DC" et soudez là sur l'emplacement "RDY"
Routage du signal "RDY" sur la broche 34 du connecteur.
Etape3:
Souder un fil entre la pastille DC libérée à l'étape 2 et la broche 2 du connecteur.
Routage du signal "DC" (Dsk Change).
Edité par
z80
Le 30/05/2024 à 21h06

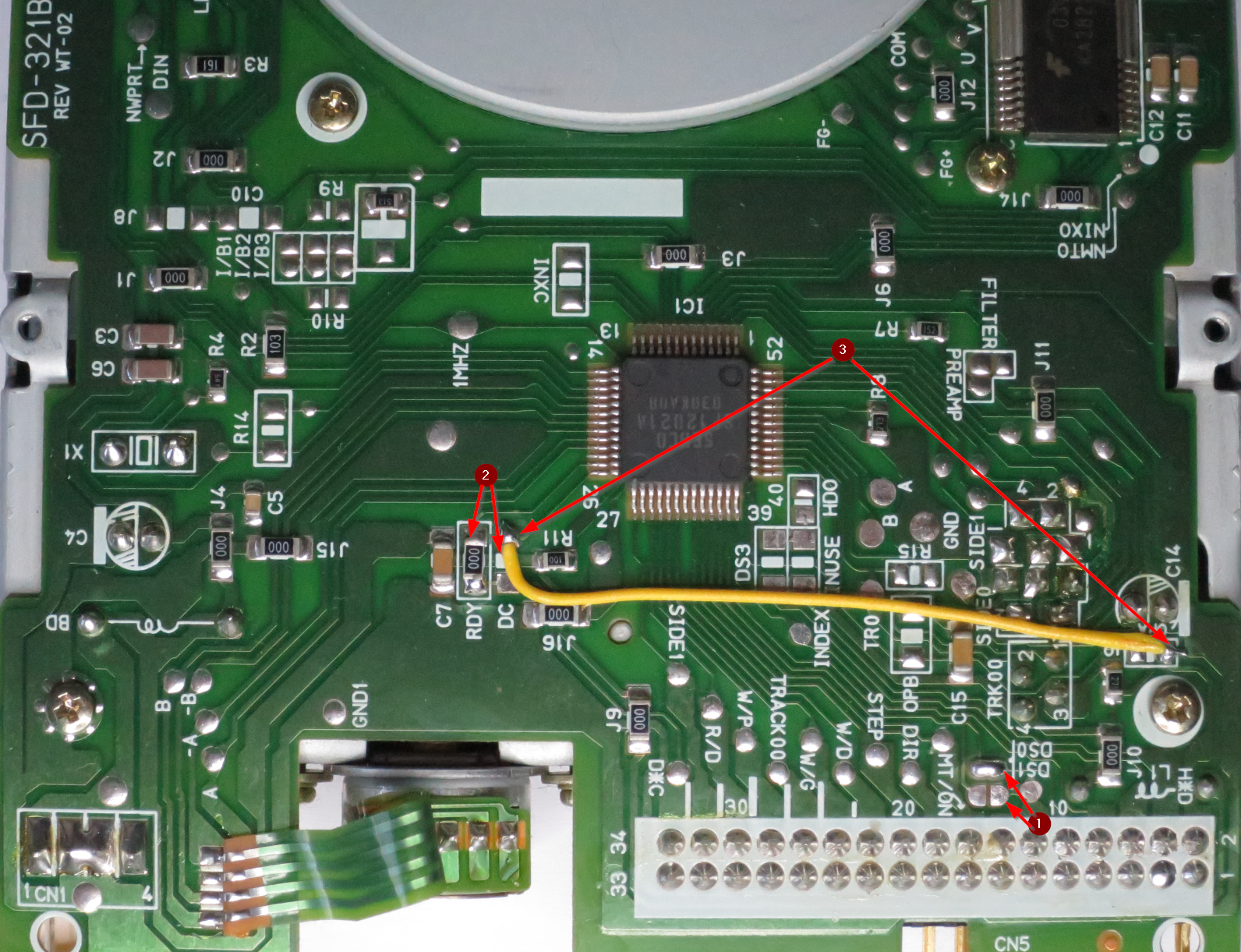

Etape1:
Enlever la goute de soudure sur DS1 puis mettre une goute de soudure sur DS0.
Le MSX comme l'Amiga veut accéder au lecteur de disquette numéro 0.
Etape2:
Déplacer la résistance de "000" de la position "DC" et soudez là sur l'emplacement "RDY"
Routage du signal "RDY" sur la broche 34 du connecteur.
Etape3:
Souder un fil entre la pastille DC libérée à l'étape 2 et la broche 2 du connecteur.
Routage du signal "DC" (Dsk Change).
![samsung_sfd321b_modification samsung_sfd321b_modification](/upload/samsung_sfd321b_modification.png)
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
![:top :top](/images/smileys/top.gif)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
![:\'( :\'(](/images/smileys/snif.gif)

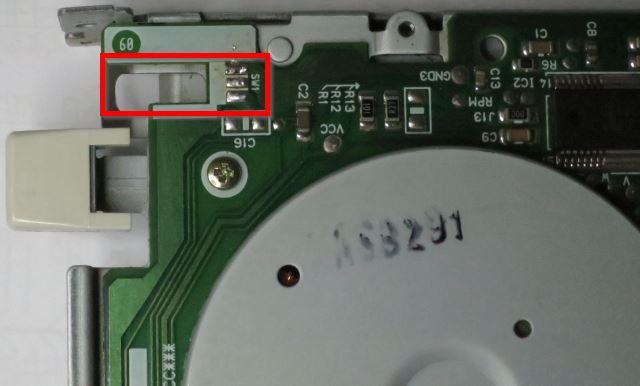

Il est aussi possible de désactiver le fonctionnement en mode HD.
Il suffit de dessouder le détecteur de disquette HD.
Il suffit de dessouder le détecteur de disquette HD.
![samsung-sfd321b_hd_disable_by_removing_detector samsung-sfd321b_hd_disable_by_removing_detector](/upload/samsung-sfd321b_hd_disable_by_removing_detector.jpg)
