Voici un 2in1

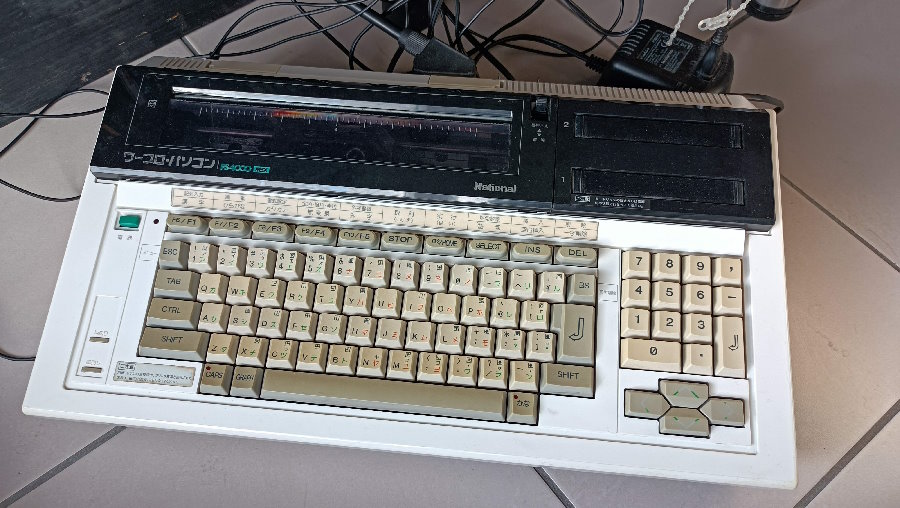

Un MSX 1 FS-4000 de marque National avec imprimante intégré
1714676782628

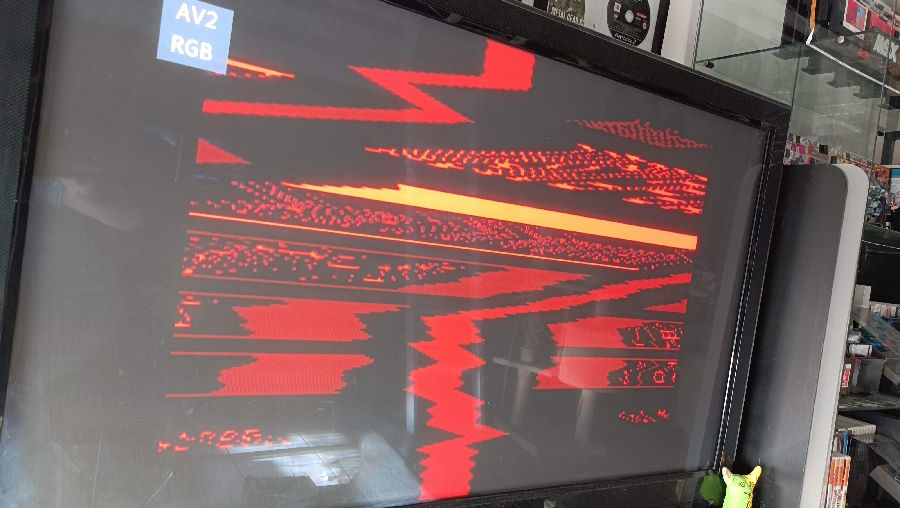

Je rencontre un probleme étrange. Malgrés plusieurs péritel, j'ai un affichage en biais en rouge.
1714676782640

Par contre en video composite, ça fonctionne.
1714676782667

Je pourrais tres bien dire que c est un probleme de syncro, mais la je n ai que du rouge. Je me demandais si c est du fait que ce soit un msx jap donc peut etres ntsc (mais non car mon turbo R n affiche pas ce probleme)

Alors je l ai ouvert et j ai tout nettoyé, inspecté, pas de soudure sèche, j'ai refait la péritel par précaution. J'ai vérifié les condo et je n'ai pas rencontré de probleme.

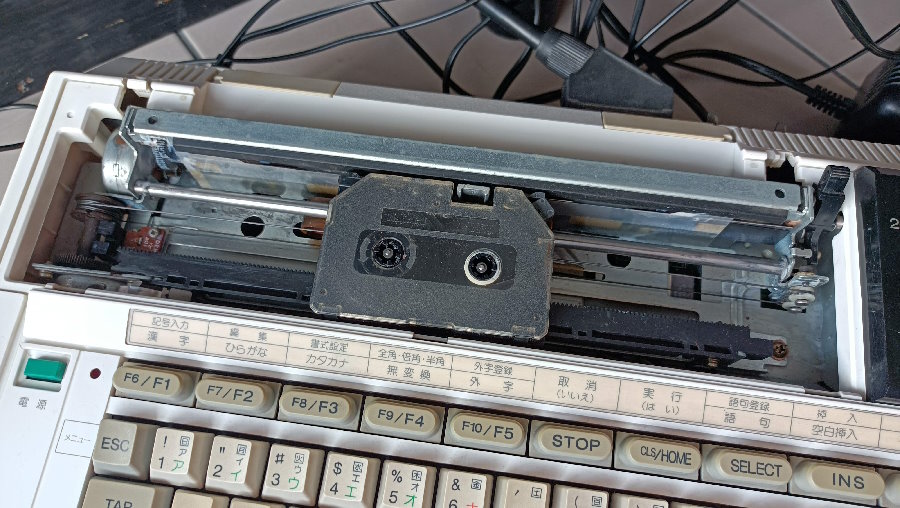

J'en ai profité pour démonter le bloc imprimante et le nettoyer. J'en ai profité pour mettre un peu de graisse blanche. c est reparti comme en 1985 !!

1714676782617

si quelqu'un a une piste :hum Edité par MSXlegend Le 02/05/2024 à 21h45


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 224

Le 02/05/2024 à 23h04
c'est bien un cable RGB21 ?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 02/05/2024 à 23h04
Scart japonaise, pas le même câblage
Schéma demain ;)


:noel
Site web
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 224

Le 02/05/2024 à 23h08

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 03/05/2024 à 01h29
ah ba ça je l ignorais :| , bien joué :top

je veux bien le shema :tchin


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 03/05/2024 à 09h01

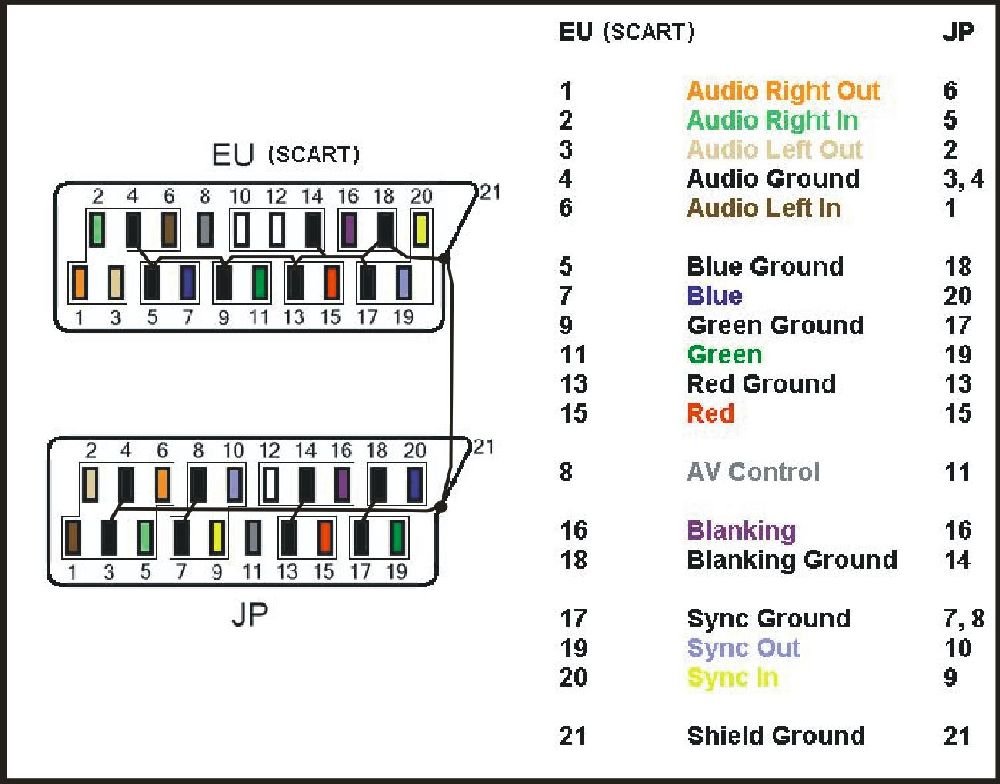

en haut PERITEL en bas RGB21 japonaise

scart_euro_jap_schema

fils a relier

RGB21 MSX -> PERITEL ECRAN
15 -> 15 rouge
19 -> 11 vert
20 -> 7 bleu
6 -> 2 audio droit
2 -> 6 audio gauche
11 -> 8 commutation lente
16 -> 16 commutation rapide
10 -> 20 synchro
4,13,14,17,18 -> 4,13,14,17,18 masses


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 03/05/2024 à 09h06
remarque MRC :
Il est souvent nécessaire d'ajouter les composants suivants :

Un condensateur polarisé de 100 ~ 220 μF sur chaque broche RVB du péritel.
(Trois mêmes condensateurs, le + connecté sur le fil qui va au connecteur RGB21)

Une résistance de 100 Ω entre la broche 8 du RGB21 et la broche 16 du SCART.


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 03/05/2024 à 15h59
Jipe :
en haut PERITEL en bas RGB21 japonaise

scart_euro_jap_schema

fils a relier

RGB21 MSX -> PERITEL ECRAN
15 -> 15 rouge
19 -> 11 vert
20 -> 7 bleu
6 -> 2 audio droit
2 -> 6 audio gauche
11 -> 8 commutation lente
16 -> 16 commutation rapide
10 -> 20 synchro
4,13,14,17,18 -> 4,13,14,17,18 masses


10 -> 19 ?
9 -> 20 ?
6 ->1 audio droit
2 -> 3 audio gauche
la correspondance sur ta photo ne correspond pas a la version que tu me decrit ci dessous (comme la verszion msx.org)

il faudrait carément faire un adaptateur car ça ne fonctionne que dans un sens :) Edité par MSXlegend Le 03/05/2024 à 16h07


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 03/05/2024 à 17h52
pour ta compréhension : les OUT de la RGB21 JAP coté MSX sont reliés aux IN de la SCART EUROS coté TV ou Moniteur




:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 03/05/2024 à 21h43
oui comme ça je comprend mieux , merci :top

Je ferais une peritel pour le FS4500 qui va venir. Le FS-4000 à été commandé par erreur :oups Edité par MSXlegend Le 03/05/2024 à 21h44


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 04/05/2024 à 10h59
ce sera la même péritel tu peux déjà la câbler pour essayer sur le FS4000 ;)
