Pour L'anegdote, le cable RVB fournis avec mon HBF700F, acheté neuf chez Boulanger à l'époque, ne fonctionnait pas sur un moniteur Philips CM8832 Pal/Secam , le vendeur m'a affirmé à l'époque que ça l'étonné de Sony et il m'a vendus le bon modèle de cable. Donc peut-être et probablement que il y a deux types de câbles RVB.
Perso j'utilise des "Bastion Rebel" et ça fonctionne bien Edité par TurboSEB Le 24/07/2023 à 14h28

le vendeur de boulanger t'as vendu un cable de philips ... pas de sony

donc
sur le 700P tous est ok

sur le 700F image degueeeeee.. ??? verifie si t'as pas une soudure couper sous la bakelite video !!! au niveau de la DIN 8P

Edité par Bastion Rebel Le 24/07/2023 à 17h17

apres démontage j'ai fais tests de continuité sur le DIN RVB
j'ai constaté a seulement un endroit qu'il n'y avait pas de continuité entre 2 points !
j'ai donc dessoudé un point mais la pastille c'est décollé en même temps ...
du coup je ne sais pas top comment rafistoler cela...
peut etre que le problème venait de la !
si un bon électronicien a un conseil a me donner pour refaire cette liaison je suis preneur ?
merci

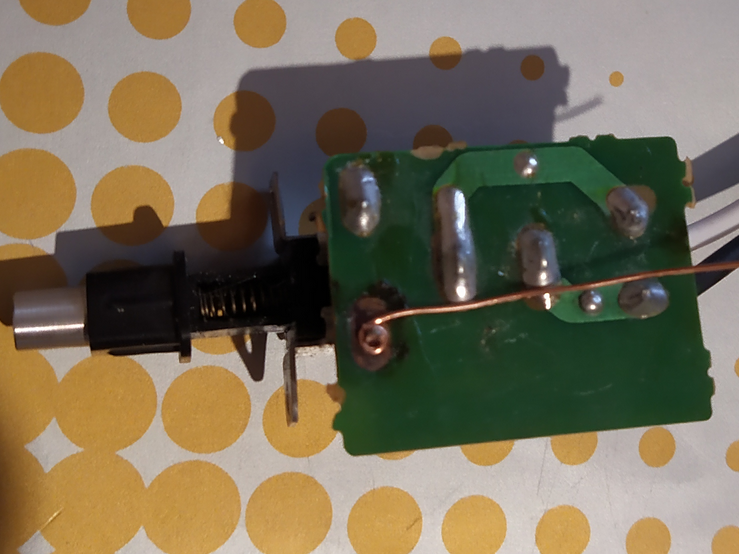

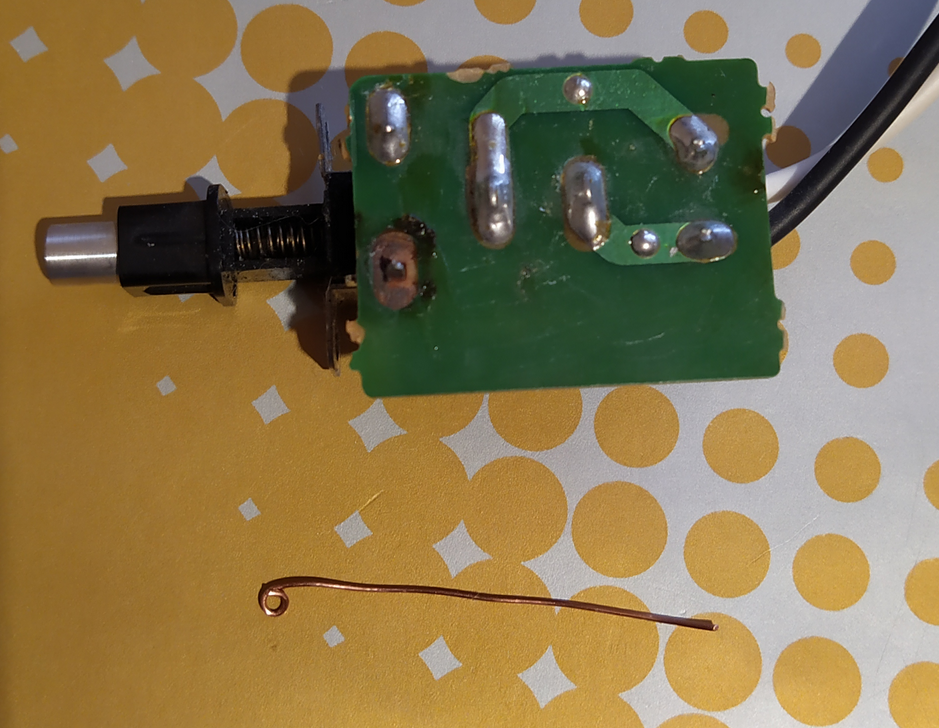

méthode de réparation :
prendre un fil rigide de 0.5mm de diamètre environ
dénuder une extrémité de 4 cm
faire une boucle en l' enroulant sur un petit foret ou tournevis de 2mm
couper le surplus de cette boucle

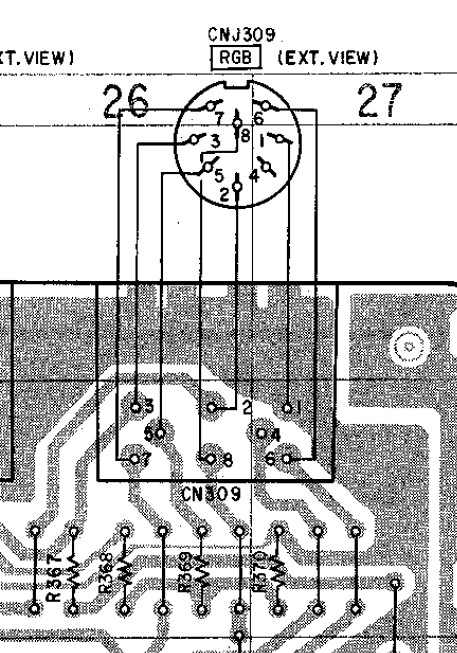

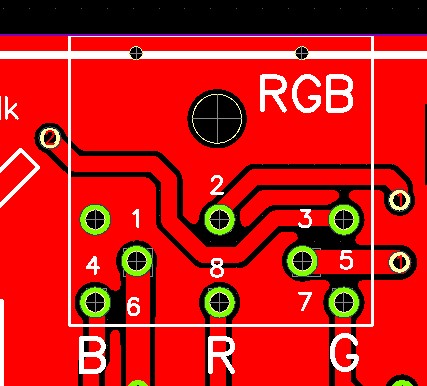

souder la boucle sur la pin 6 de la DIN
couper le fil a longueur pour le souder sur le plot marqué de la flèche rouge supérieure

les circuits en bakélite du Sony sont moins solides que ceux en époxy donc il faut éviter de débrancher la DIN en la hochant, juste tirer dessus

merci de votre aide

si j'ai bien compris cette histoire de fil bouclé a soudé sur la pate qui depasse de la din rvb
elle ne sera donc pas fixé sur le CI du coup car rien pour faire tenir la soudure autour de la pate vu que la pastille a sauté !

Alors pour vous répondre, si c'était pour moi j'opterai pour la solution: "ceinture et bretelles"

1/ avec le plat du tranchant d'un petit couteau de cuisine ou le plat du tranchant d'une lame de cutter, faire comme si vous deviez étaler du beurre sur une biscotte/tartine. Le but étant d'enlever le vernis vert sur la totalité ou à minima la première moitié de la piste qu'il reste sur le PCB (le circuit imprimé).

/!\ attention il faut y aller gentiment et dès que vous voyez le cuivre sans trace de vernis, vous arrêtez de gratter à l'endroit ou le cuivre est à nu, passez à coté et continuez jusqu'à ce que la longueur désirée soit à nue. Il n'y a que 70µm d'épaisseur! (soit 0,07mm)

2/ Souder comme indiqué sur les photos données en exemple par Jipé dans le message ci-dessus.

3/ Vérifier que la vidéo et les couleurs sont de retour.

4/ Préparer un peu de colle époxy bi-composants et en mettre de part et d'autre du morceau soudé sans recouvrir la broche du connecteur et la broche à l'autre extrémité de la piste réparée.

merci a tout le monde
je fais ca demain car je ne suis pas devant aujourd'hui
je vous tiens au jus si j'ai réussi et surtout si ca resout mon problème...
