L'atelier AJOUT BOUTON RESET
Reprise du message précédent
Tiens essai de vérifier si j'ai pas fait d'erreur... J'ai fait comme j'ai pu avec la qualité de photo.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
En effet bien vérifier la photo avec annotations graphiques en bas de page 1 de cette discussion. Ici: https://msxvillage.fr/forum/topic-4188-1+ajout-bouton-reset.php#m95160
Perso je ne mettrai pas que un bouton poussoir, j'ajouterai une petite résistance en série de 20 ohm environ, juste histoire de limiter le courant de décharge du condo C109.
Le bouton poussoir seul est équivalent à un court circuit au borne du condensateur.

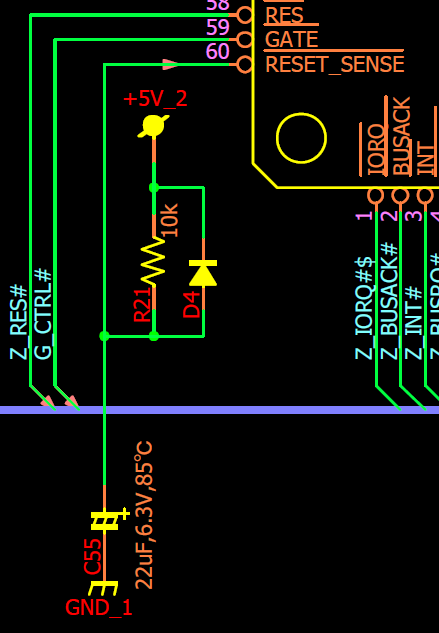

Comme sur le schéma du HB-F9P fourni par Jipé: https://msxvillage.fr/forum/topic-4188-1+ajout-bouton-reset.php#m95109
Perso je ne mettrai pas que un bouton poussoir, j'ajouterai une petite résistance en série de 20 ohm environ, juste histoire de limiter le courant de décharge du condo C109.
Le bouton poussoir seul est équivalent à un court circuit au borne du condensateur.
Comme sur le schéma du HB-F9P fourni par Jipé: https://msxvillage.fr/forum/topic-4188-1+ajout-bouton-reset.php#m95109
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Salut ,
j'étais en déplacement toute la semaine
Je suis enfin rentré
Super travail les amis
J'attend votre feu vert pour faire le test sur C109 (j'ai trop peur d'endommager ce HB-F1 que je viens juste de réparer (pb boot))

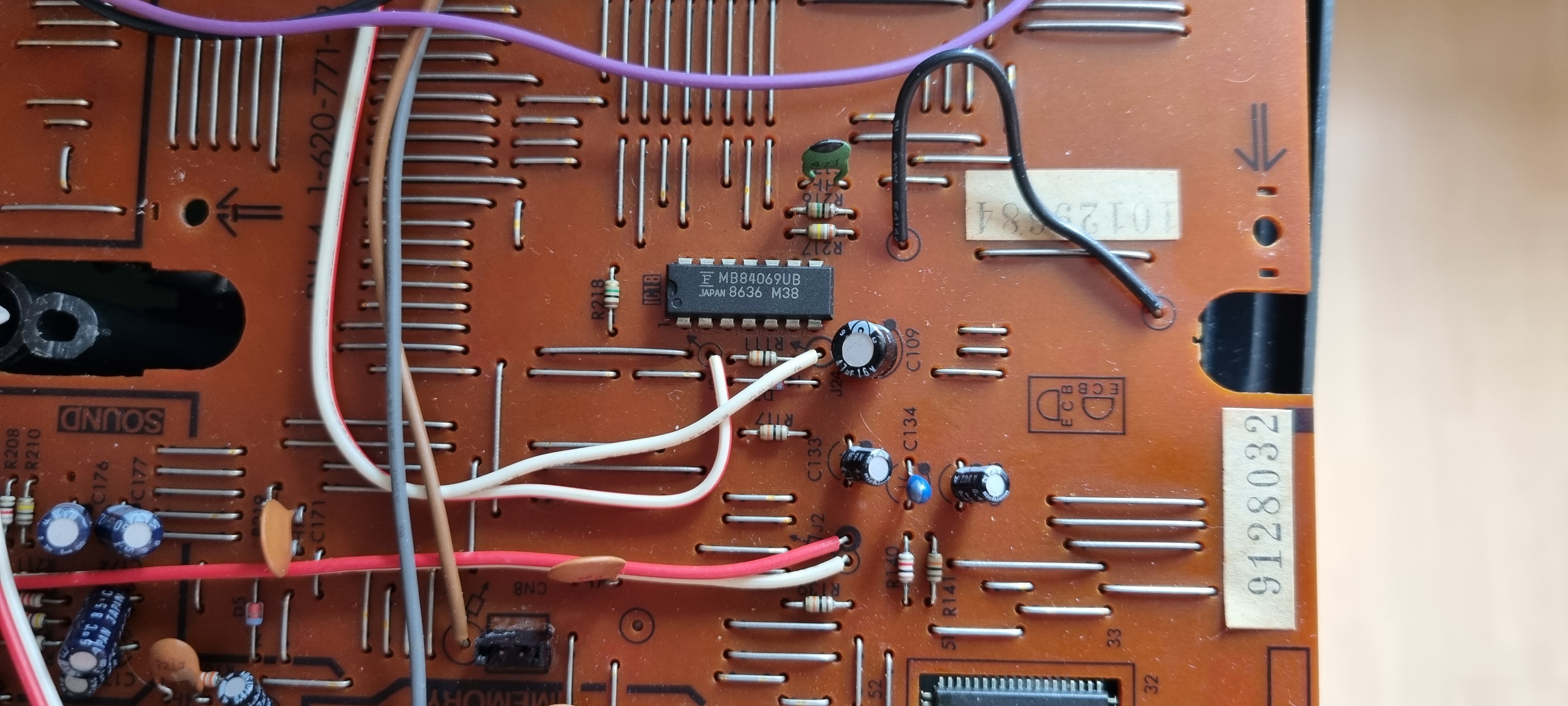

Voici des photos du 4069
j'étais en déplacement toute la semaine
Je suis enfin rentré
Super travail les amis
J'attend votre feu vert pour faire le test sur C109 (j'ai trop peur d'endommager ce HB-F1 que je viens juste de réparer (pb boot))
Voici des photos du 4069
Bin justement pour cela que je t'ai demandé de faire le schéma par toi même.
C'est LA technique pour permettre de détecter les erreurs.
Donc on résume:
1/ JE t'ai fourni un schéma articulé autour des R117, R111, D3, C109.
2/ TU vas utiliser ta carte ou tes dernières photo et tu vas suivre la broche 26 du Z80 et la broche 85 du S1985 et relever le schéma de câblage des R117, R111, D3, C109. Tu vas allé sur internet pour trouver comment sont fait les 74LS14 et 4069.
3/ quand tu aura TON schéma, tu le poste sur le forum.
4/ Nous comparons collégialement
5/ prise de décision
6/ tu réalises la mise en application
7/ on se félicite tous du succès
8/ on se boit une bière pour fêter le travail accomplit
C'est LA technique pour permettre de détecter les erreurs.
Donc on résume:
1/ JE t'ai fourni un schéma articulé autour des R117, R111, D3, C109.
2/ TU vas utiliser ta carte ou tes dernières photo et tu vas suivre la broche 26 du Z80 et la broche 85 du S1985 et relever le schéma de câblage des R117, R111, D3, C109. Tu vas allé sur internet pour trouver comment sont fait les 74LS14 et 4069.
3/ quand tu aura TON schéma, tu le poste sur le forum.
4/ Nous comparons collégialement
5/ prise de décision
6/ tu réalises la mise en application
7/ on se félicite tous du succès
8/ on se boit une bière pour fêter le travail accomplit
