Salut,
J'ai récupéré un Canon V-20 auquel il manquait le port Joystick n°2, que j'ai pu retrouver et souder proprement, par contre le port n°1 ne fonctionne pas, les soudures étaient dégueulasses (une précédente "réparation" on dirait), j'ai tenté de les refaire, mais c’était pas récupérable tel quel.
La solution consisterait à ponter les connexions, mais j'ai du mal à identifier les liaisons entre les pins du connecteur et le PCB (je n'ai réussi à voir que 4 chemins, à l'oeil).
Un connaisseur arriverait-il à me retrouver celles qui restent ? :'(
Par avance merci !
Edité par Visiteur Le 20/05/2023 à 14h49
J'ai récupéré un Canon V-20 auquel il manquait le port Joystick n°2, que j'ai pu retrouver et souder proprement, par contre le port n°1 ne fonctionne pas, les soudures étaient dégueulasses (une précédente "réparation" on dirait), j'ai tenté de les refaire, mais c’était pas récupérable tel quel.
La solution consisterait à ponter les connexions, mais j'ai du mal à identifier les liaisons entre les pins du connecteur et le PCB (je n'ai réussi à voir que 4 chemins, à l'oeil).
Un connaisseur arriverait-il à me retrouver celles qui restent ? :'(
Par avance merci !
Edité par Visiteur Le 20/05/2023 à 14h49
Visiteur
Vagabond
Message : 0
@Jipe :
T'es le boss !!!! Merci !!!
Au moment même où je regardais ton interview au PGR 2016 ! https://www.youtube.com/watch?v=3Xb8kEoQjlo
Je suis pas un crack au niveau électronique, donc je croise les doigts de pieds !!!!
Pas toutes on dirait... la piste 8 part vers U24 il me semble, la 6 et 7 vers U27 / RA2 ... Edité par Visiteur Le 20/05/2023 à 16h30
T'es le boss !!!! Merci !!!
Au moment même où je regardais ton interview au PGR 2016 ! https://www.youtube.com/watch?v=3Xb8kEoQjlo
Je suis pas un crack au niveau électronique, donc je croise les doigts de pieds !!!!
Jipe :

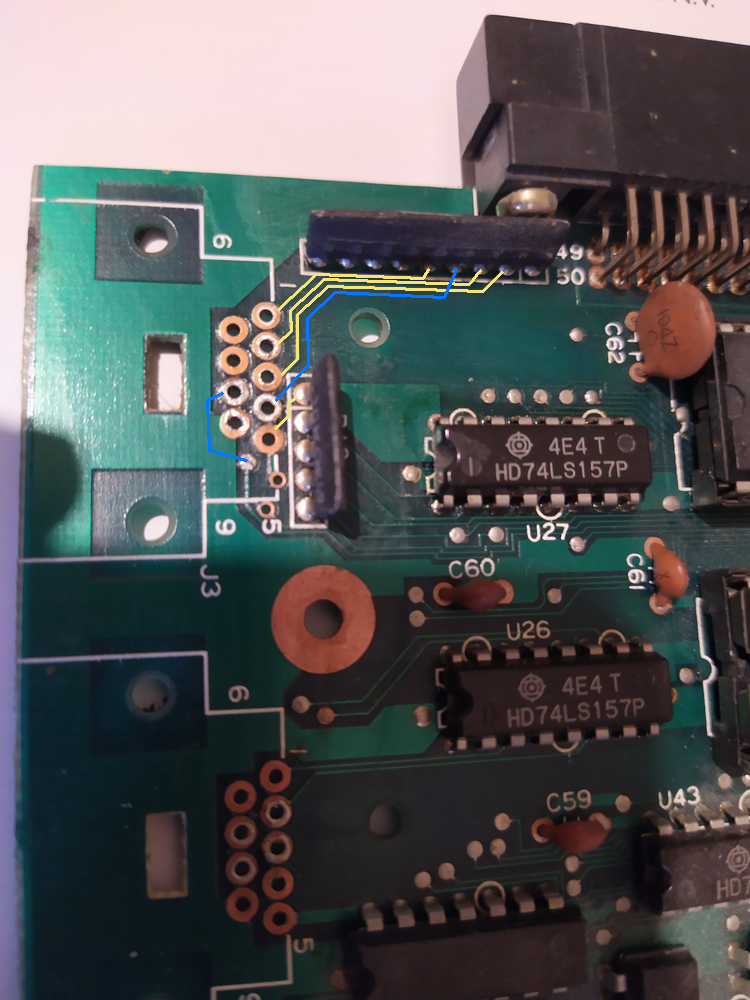

ça passe de l'autre coté du circuit les pistes vont rejoindre RA1
Pas toutes on dirait... la piste 8 part vers U24 il me semble, la 6 et 7 vers U27 / RA2 ... Edité par Visiteur Le 20/05/2023 à 16h30
Bastion Rebel
Membre non connecté
Conseiller Municipal

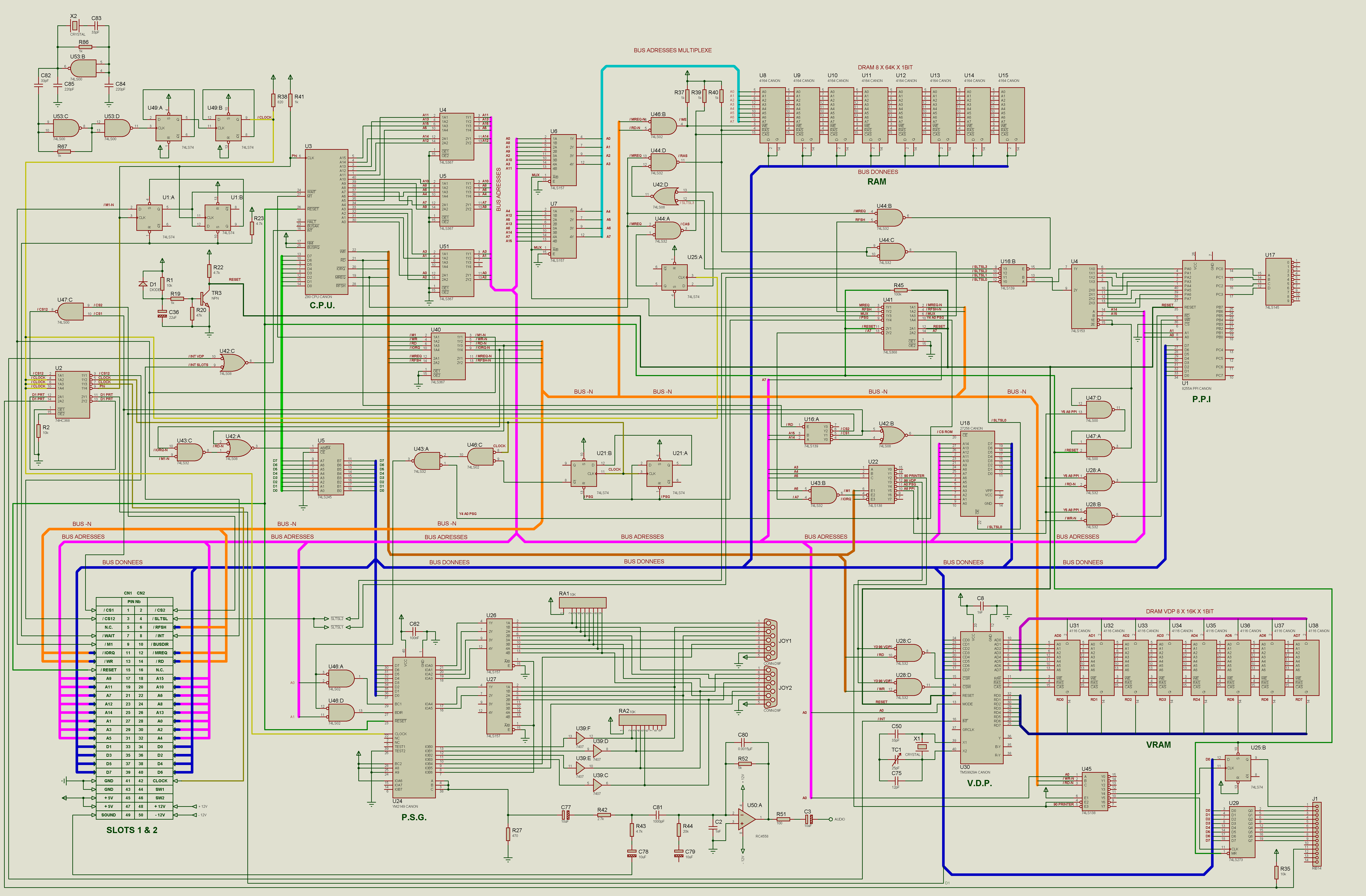

y as pas un bug sur les adress multiplexé U6 U7 y as A0 a A8 mais pas A3 bizarre sur les DRAM y as A0 a A7 complet !!!BUG !! ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Citation :
y as pas un bug sur les adress multiplexé U6 U7 y as A0 a A8 mais pas A3 bizarre sur les DRAM y as A0 a A7 complet !!!BUG !! ???

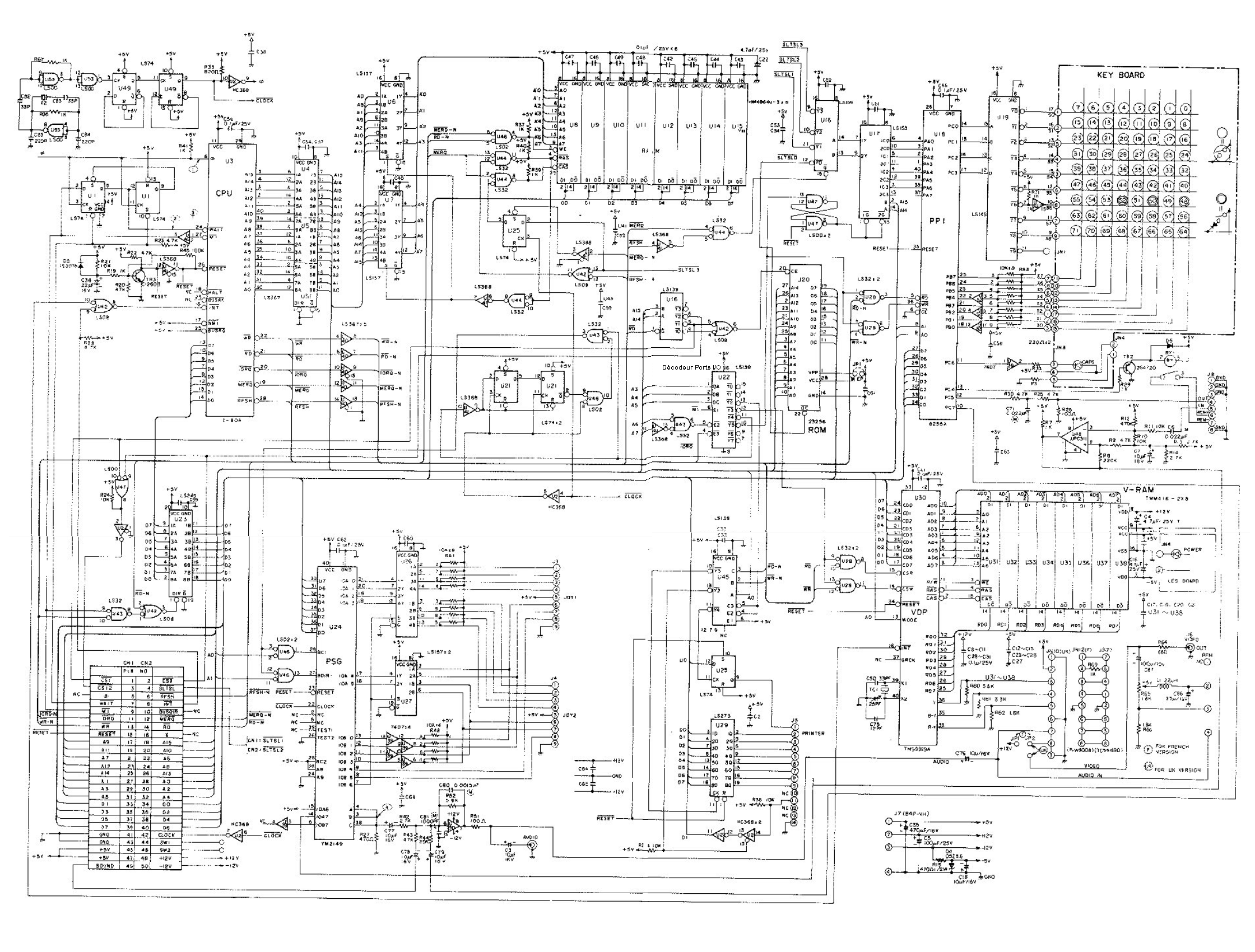

oui tu as raison mais si tu as déja vu le service manual du Canon V20 le schéma est illisible, je vais corriger
Bastion Rebel
Membre non connecté
Conseiller Municipal
la MASSE GND !!
tu as 9 signaux
UP
DOWN
LEFT
RIGHT
+5V
B1
B2
OUT
GND Edité par Bastion Rebel Le 20/05/2023 à 17h33
tu as 9 signaux
UP
DOWN
LEFT
RIGHT
+5V
B1
B2
OUT
GND Edité par Bastion Rebel Le 20/05/2023 à 17h33
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
ben le dernier c'est la masse si c'est cassé tu shunte avec la pin 9 de l'autre port joystick
pour pallier aux problèmes de DB9 cassées il suffit de percer à 3mm dans les trous prévus pour les tétons en plastiques
puis mettre 4 vis de 3mm avec écrou de la bonne longueur et hop montage garantie a vie
pour pallier aux problèmes de DB9 cassées il suffit de percer à 3mm dans les trous prévus pour les tétons en plastiques
puis mettre 4 vis de 3mm avec écrou de la bonne longueur et hop montage garantie a vie
Visiteur
Vagabond
Message : 0
Vous êtes balèzes les mecs, y a pas à chier...
J'ai pu encore en trouver des identiques aux originaux sur Ebay (c'est compatible C64 / Atari 2600, etc), mais y en aura pas éternellement c’est clair ...
Donc finalement ça donne ça (correspondance rouge / jaune) :
[/quote] Edité par Visiteur Le 20/05/2023 à 17h57
Jipe :
pour pallier aux problèmes de DB9 cassées il suffit de percer à 3mm dans les trous prévus pour les tétons en plastiques
puis mettre 4 vis de 3mm avec écrou de la bonne longueur et hop montage garantie a vie
pour pallier aux problèmes de DB9 cassées il suffit de percer à 3mm dans les trous prévus pour les tétons en plastiques
puis mettre 4 vis de 3mm avec écrou de la bonne longueur et hop montage garantie a vie
J'ai pu encore en trouver des identiques aux originaux sur Ebay (c'est compatible C64 / Atari 2600, etc), mais y en aura pas éternellement c’est clair ...
Donc finalement ça donne ça (correspondance rouge / jaune) :
[/quote] Edité par Visiteur Le 20/05/2023 à 17h57
Visiteur
Vagabond
Message : 0
Ouais, c'était surtout pour retracer le chemins des pistes que j'ai numéroté, j'ai pas pensé à respecter le sens exact...
Le GND se prend où au fait ?? [EDIT: Ok je l'ai trouvé comme un grand ]
Du coup, après test de continuité des pistes, j'en ai 4 qui sont HS, entourées en noir sur la photo.
(Sur ma photo: les 2, 7, 8, 9 / Pour les "vrais" numéros de pins: les 4, 6, 7, 8 je crois )
Y en a une qui gère le 5V parmi les HS ? ça expliquerait peut être pourquoi rien d'autre ne marche ?
Edité par Visiteur Le 20/05/2023 à 18h55
un joystick MSX ne se sert pas du 5V
normalement c'est la broche 8 qui sert de commun d'après la norme mais ça marche aussi avec la broche 8
tout est ici : https://www.msx.org/wiki/General_Purpose_port
il y est noté que les joyticks Amiga sont incompatibles avec les MSX
par contre si tu a un Pad Amstrad de GX4000 c'est parfait
normalement c'est la broche 8 qui sert de commun d'après la norme mais ça marche aussi avec la broche 8
tout est ici : https://www.msx.org/wiki/General_Purpose_port
il y est noté que les joyticks Amiga sont incompatibles avec les MSX
par contre si tu a un Pad Amstrad de GX4000 c'est parfait
Visiteur
Vagabond
Message : 0
Jipe :
il y est noté que les joyticks Amiga sont incompatibles avec les MSX
par contre si tu a un Pad Amstrad de GX4000 c'est parfait
il y est noté que les joyticks Amiga sont incompatibles avec les MSX
par contre si tu a un Pad Amstrad de GX4000 c'est parfait
Les joysticks dont je me sers pour mes Amiga / C64... passent très bien ! ;-)
Citation :
un joystick MSX ne se sert pas du 5V
J'en perds mon latin...
Joystick Connectors (2)
1 In Up
2 In Down
3 In Left
4 In Right
5 +5V
6 I/O Trigger 1
7 I/O Trigger 2
8 Out /Select
9 GND Edité par Visiteur Le 21/05/2023 à 09h56
