L'atelier RAM upgrade VG-8235
Totalement noob en MSX2 Il y t-il un moyen en DIY d'étendre la mémoire du VG-8235 (du style avec une vielle SIMM et qq portes logiques).
En regardant le service manual et sachant que le Z80 n'adresse que 64 Ko, le Gate Array ne dispose que de deux pins (donc 4 banques de 16k ), comment peut-on sélectionner les banques au delà de 4 (le standard MSX2 a-t-il un port I/O dédié au memory mapper)?
En regardant le service manual et sachant que le Z80 n'adresse que 64 Ko, le Gate Array ne dispose que de deux pins (donc 4 banques de 16k ), comment peut-on sélectionner les banques au delà de 4 (le standard MSX2 a-t-il un port I/O dédié au memory mapper)?
Beaucoup de nos machines ont des extentions 1Mo jusqu'à 4Mo en interne à la sauce spaghettis façon Jipe.
C'est monnaie courante sur les philips, d'autant que le modèle déjà équipés de plus de 64ko ont forcément un memory mapper. C'est le cas du VG8235.
Jipe va te dire tout ça
C'est monnaie courante sur les philips, d'autant que le modèle déjà équipés de plus de 64ko ont forcément un memory mapper. C'est le cas du VG8235.
Jipe va te dire tout ça
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
pour répondre a ta question on peux l'étendre au maxi à 4Mo
tu trouvera ici une extension 1 Mo avec barrette SIMM : https://msxvillage.fr/forum/topic.php?id=1883
lit bien tout car il y a eu un problème avec la vitesse des RAMS
le MSX2 utilise les ports FCh à FFh pour commuter les pages du mapper : http://problemkaputt.de/portar.htm#ioportsummary
tu trouvera ici une extension 1 Mo avec barrette SIMM : https://msxvillage.fr/forum/topic.php?id=1883
lit bien tout car il y a eu un problème avec la vitesse des RAMS
le MSX2 utilise les ports FCh à FFh pour commuter les pages du mapper : http://problemkaputt.de/portar.htm#ioportsummary

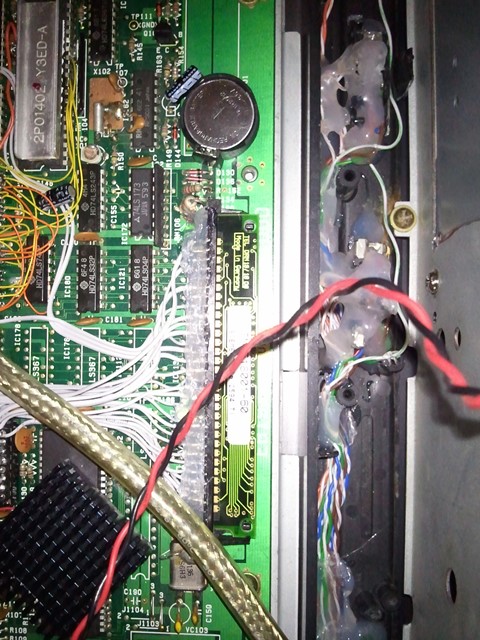

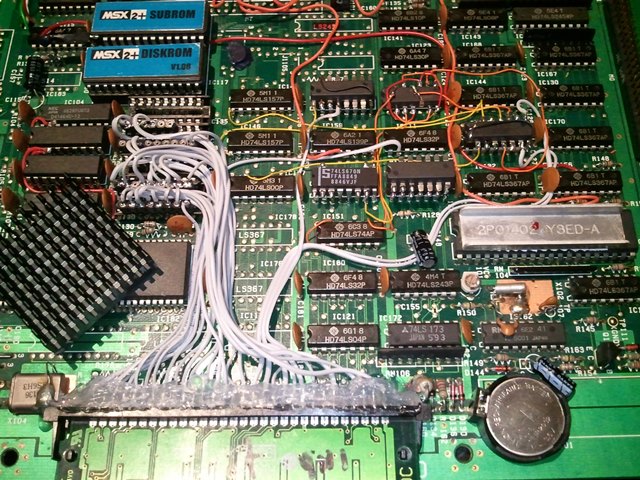

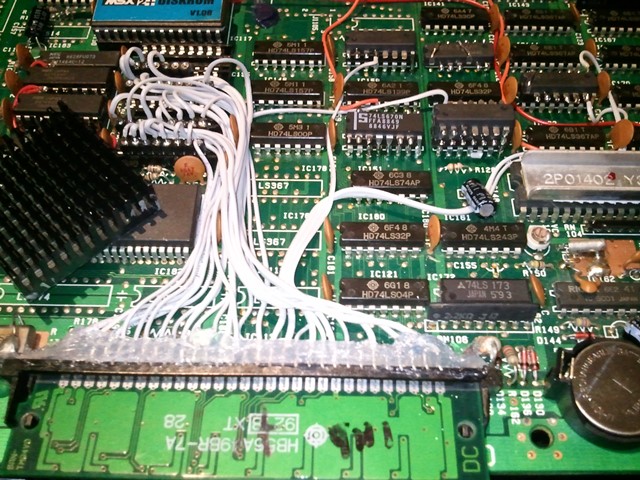

j'ai fait le meme y as des année sur mon 8250
