L'atelier [Réglé] Réparation Moniteur Oceanic MVP 364
Hier soir, ce bon vieux Pocky a essayé de me tuer...
Il m'a amené à la maison, un joli moniteur couleur de 1985, le kitchissime Oceanic MVP 364.
On le retrouve d'ailleurs dans une page de pub du magazine Standard MSX n°3 :
Ce matin, je le branche et me lance un petit Nemesis 2... A la fraiche, après une soirée apéro à peu arrosée.
Il est 9h00, j'ai les yeux qui collent encore et je suis en pyjama !
Tout marchait bien, mais au bout de 5min... un énorme PAF et un nuage de fumée de dingue !
Une fois les fenêtres ouvertes, la fumée partie, et ma femme calmée (parce que je dois bien vous le dire, ça puait bien dans toute la maison...), je décide d'ouvrir la bête !
Ne paniquez pas, je ne suis pas un as de l'électronique, mais j'ai "l'habitude" de manipuler mes bornes d'arcade, leur tube et platines vidéo : J'ai donc bien déchargé le tube avant de tripoter là dedans !
Premières observations, je trouve un composant complètement éventré au niveau de l'alimentation (oui Jipe encore l'alim...)
Je le dessoude, le voici :
A priori, il s'agit d'un condensateur de sécurité à feuilles d'alu... On en retrouve encore apparemment, je vais donc le changer.
Après inspection, tout le reste a l'air nickel. Même le fusible est intact !
J'ai tout de même fait un relevé de tous les condensateurs présents.
Je le mets ici si ça peut servir à quelqu'un d'autre :
liste condensateurs OCEANIC MVP364.txt
Je ne suis pas certain du tout de réussir à réparer cet écran, mais je vais essayer et vais vous faire suivre la réparation.
J'aime vraiment ce petit écran, il pue (au sens figuré...) les années 80, et après l'avoir ouvert, j'apprécie la qualité de sa fabrication. Le tube est un Samsung, bref, du bon matos, ce serait dommage qu'il ne reparte pas !
Vous feriez quoi à ma place ? Un capkit complet tant qu'on y est ?
On change juste le composant éclaté et on relance la bête ?
Il m'a amené à la maison, un joli moniteur couleur de 1985, le kitchissime Oceanic MVP 364.
On le retrouve d'ailleurs dans une page de pub du magazine Standard MSX n°3 :
Ce matin, je le branche et me lance un petit Nemesis 2... A la fraiche, après une soirée apéro à peu arrosée.
Il est 9h00, j'ai les yeux qui collent encore et je suis en pyjama !
Tout marchait bien, mais au bout de 5min... un énorme PAF et un nuage de fumée de dingue !
Une fois les fenêtres ouvertes, la fumée partie, et ma femme calmée (parce que je dois bien vous le dire, ça puait bien dans toute la maison...), je décide d'ouvrir la bête !
Ne paniquez pas, je ne suis pas un as de l'électronique, mais j'ai "l'habitude" de manipuler mes bornes d'arcade, leur tube et platines vidéo : J'ai donc bien déchargé le tube avant de tripoter là dedans !
Premières observations, je trouve un composant complètement éventré au niveau de l'alimentation (oui Jipe encore l'alim...)
Je le dessoude, le voici :
A priori, il s'agit d'un condensateur de sécurité à feuilles d'alu... On en retrouve encore apparemment, je vais donc le changer.
Après inspection, tout le reste a l'air nickel. Même le fusible est intact !
J'ai tout de même fait un relevé de tous les condensateurs présents.
Je le mets ici si ça peut servir à quelqu'un d'autre :
liste condensateurs OCEANIC MVP364.txt
Je ne suis pas certain du tout de réussir à réparer cet écran, mais je vais essayer et vais vous faire suivre la réparation.
J'aime vraiment ce petit écran, il pue (au sens figuré...) les années 80, et après l'avoir ouvert, j'apprécie la qualité de sa fabrication. Le tube est un Samsung, bref, du bon matos, ce serait dommage qu'il ne reparte pas !
Vous feriez quoi à ma place ? Un capkit complet tant qu'on y est ?
On change juste le composant éclaté et on relance la bête ?
Hello Sebbeug, je pense que si tu changes ce condensateur film il devrait repartir comme en 40.
J'ai déjà réparé plusieurs moniteurs cathodique avec ce problème. Souvent je change les condensateurs similaires à celui qui à cramé.
Si tu veux j'ai plein de capa en stock.
J'ai déjà réparé plusieurs moniteurs cathodique avec ce problème. Souvent je change les condensateurs similaires à celui qui à cramé.
Si tu veux j'ai plein de capa en stock.
Il faut cultiver notre jardin.
ça me rappelle une fois a la PGR ou la RGC ou soudain un type s'est mis a courir a travers la salle en tenant un moniteur Thomson fumant a bout de bras au dessus de sa tête pour aller le mettre dehors
Bon pendant la mise à jour de ce matin, UPS m'amenait ma commande de chez Farnell...
Il y avait entre autres, mon fameux condo.
J'avais 10minutes pendant que les fichiers se copiaient, du coup, j'ai soudé vite fait mon condo. Je n'ai rien changé d'autres pour le moment.
Tout refonctionne comme au début.
Je me pose cependant la question de l'affichage plein écran.

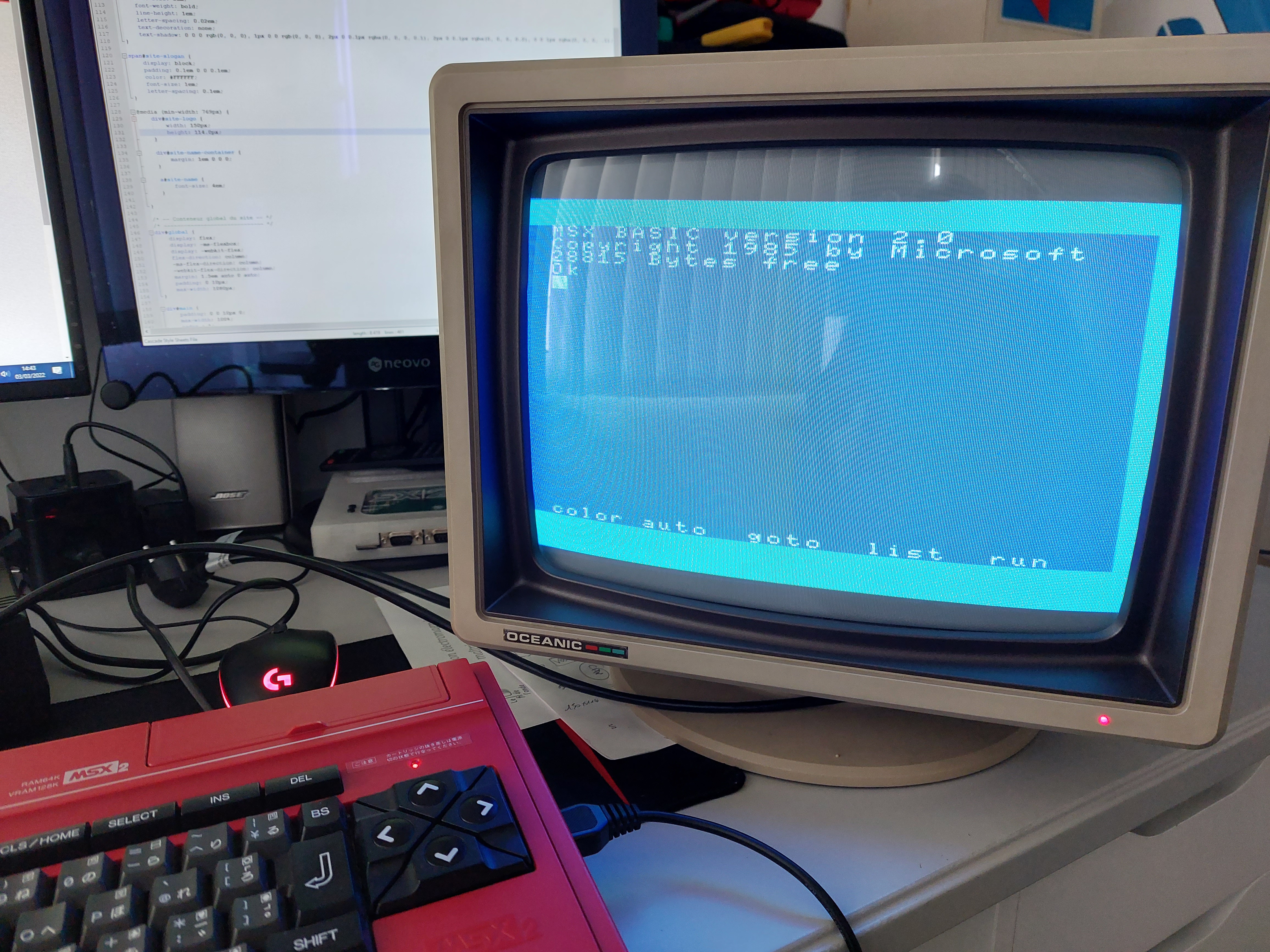

Eclairez-moi svp depuis la photo suivante (j'ai une image bien écrasée)
C'est dû à mon panasonic Japonais ou j'ai un soucis d'affichage avec le moniteur ?
Il y avait entre autres, mon fameux condo.
J'avais 10minutes pendant que les fichiers se copiaient, du coup, j'ai soudé vite fait mon condo. Je n'ai rien changé d'autres pour le moment.
Tout refonctionne comme au début.
Je me pose cependant la question de l'affichage plein écran.
Eclairez-moi svp depuis la photo suivante (j'ai une image bien écrasée)
C'est dû à mon panasonic Japonais ou j'ai un soucis d'affichage avec le moniteur ?
