J'ai une question qui me turlupine, et je ne trouve pas la réponse.
Très certainement que cela à déjà été abordé ici, ou ailleurs, mais avant de dire que je "tombe de la lune", sachez que j'ai vraiment cherché et que je ne trouve pas.... :gne

Je pose les fait...
Supposons que l'on ai une cartouche Megarom ASCII 16 de 128K.
Elle se compose donc de 8 blocks de 16K, numérotés de 0 à 7

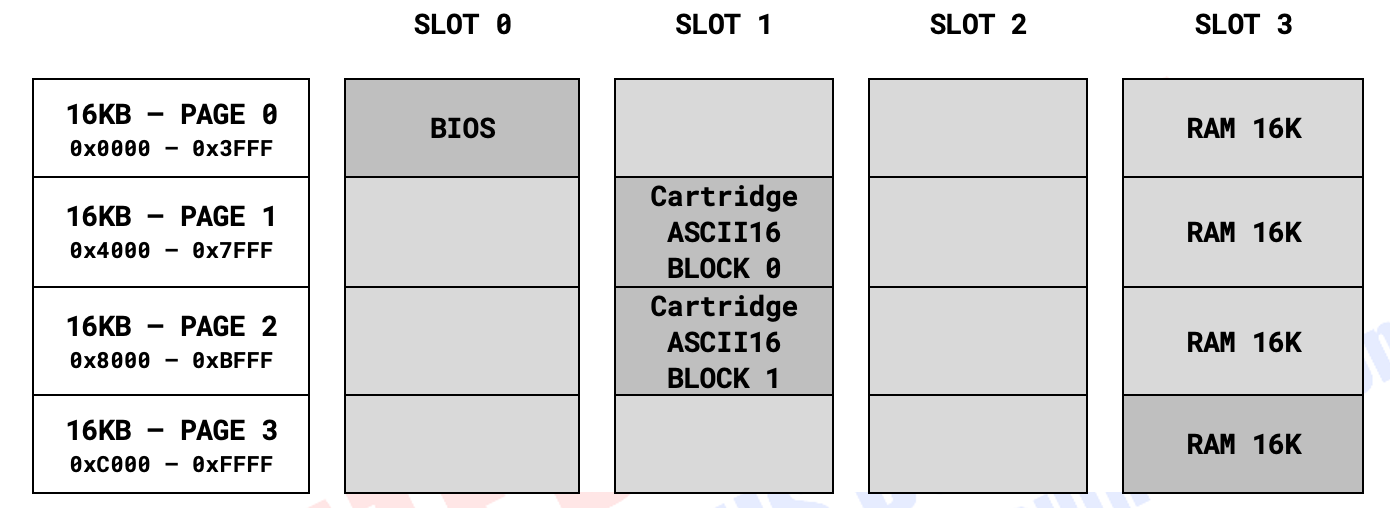

Au tout début de la ROM on fait en sortie d'avoir les block 0 et 1 sur le même slot, ce qui va nous donner le schéma suivant



Block 0 en page 1 et Block 1 en page 2.
C'est ok ? j'ai pas dit de bêtises jusque là ?

Maintenant je veux switcher ce qu'il y a dans la page 2, et y placer le block 2 de ma Megarom.
Je fait donc ceci :
Code ASM :

ld    (0x7000),2



J'ai toujours bon ?
Alors la question qui me turlupine est la suivante. en 0x7000 c'est quoi ? C'est pas de la RAM ? Vu que c'est censé être une adresse qui correspond à au Block 0 de ma Megarom...
y a un truc qui m'échappe ! :hum
Comment se fait t-il que je puisse écrire en 0x7000 alors que la RAM commence en 0xC000. ?
