Le 06/12/2021 à 20h17

Reprise du message précédent

de base 128ko RAM et 128ko VRAM !! (en gros le Z80 ne vois que 64ko reparti en 4 bank de 16ko le mapper switch ces 4 banks parmis les 128ko (donc 8) 4096ko (255) )


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/12/2021 à 14h14
salut voici quelques nouvelles

toujours pas de composants .. mais bon .. :sick :sick

donc j'ai verifier toutes mes pins et ca marche !! :top :top :top

voici une video ... :| :|

https://drive.google.com/file/d/19bfH8_HBetEwOcnuYrTaPbSgfTdB7-TC/view?usp=sharing


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/12/2021 à 14h15
Bastion Rebel :
salut voici quelques nouvelles

toujours pas de composants .. mais bon .. :sick :sick

donc j'ai verifier toutes mes pins et ca marche !! :top :top :top

voici une video ... :| :|

https://drive.google.com/file/d/19bfH8_HBetEwOcnuYrTaPbSgfTdB7-TC/view?usp=sharing


pour info test sur un MSX1 + BEER202 + EXPANDER + RAM + OBSONET


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 11/12/2021 à 15h04

Impressionnant ! :top



Rien ne se perd, tout doit se transformer.

E-mail
Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 11/12/2021 à 15h17
Excellent
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 11/12/2021 à 16h03
Ah Wouai quand même :glass:top:p

Dis donc toi tu pourrais pas louper un truc un jour :lol

Y'a de la maîtrise la :siffle et je dirais même plus, de l'excellence :glass:glass:glass



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/12/2021 à 16h56
TurboSEB :
Ah Wouai quand même :glass:top:p

Dis donc toi tu pourrais pas louper un truc un jour :lol

Y'a de la maîtrise la :siffle et je dirais même plus, de l'excellence :glass:glass:glass


t'inquiete pas 'est deja le 2eme proto ... mais je m'ameliore avec le temps !!! enfin j'espere !! :top :top :top

j'ai plein de proto merdi...e :D :D :D j'essai de les reprendrent et de les ameliorés !! :lol :lol :lol

je vais faire le test sur MSX2 mais y as pas de crainte ...

donc vu que le proto est valider et que je connait certaine erreur a ne pas faire je passe a l'etape suivante la production
j'ai de quoi faire si tous va bien 6 PCB complet pour le reste il faut que je commande quelques pieces ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 11/12/2021 à 17h08

@Bastion : si la production est en vue, nous pourrions peut-être faire un sondage au sein du village pour savoir qui en veut une et s'organiser pour t'avancer les frais.

As-tu déjà un ordre d'idée du prix ?

Je suis prêt à t'acheter l'engin avec paiement d'avance :), peu importe la date de livraison.





Rien ne se perd, tout doit se transformer.

E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 11/12/2021 à 17h21
Alors pour finir tu l'as soudé comment cette puce a 100 pattes ?

tu branche ça sur ton réseau ?


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/12/2021 à 17h35
@Jipe avec une HACHE !!!! :fou :fou :fou :fou non !! tester pin a pin

oui sur le reseau via le hub RJ je vois pour en faire une autre et faire des tests de ping entre machine !! ?? ^^ ^^ ^^

@Cylicano on verra quand j'en aurais quelques une dispo pour l'instant pas de prix faut que je regarde encore comment la proposer en Vrac ou en boite complete ???

maintenant si certain veulent faire des reservations .. pour le moment 1 par pseudo !!

voila ... je retourne a mon fer ...

A+++


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 11/12/2021 à 17h51

@Bastion : d'accord. je crois que tu as déjà MisterJBAM et moi qui en avons réservé chacun une formellement dans le fil de discussion.

J'espère que d'autres vont se joindre, ce serait bien.

(À terme, Je voudrai probablement en réserver une autre en option pour équiper mon deuxième MSX2, mais on verra cela un peu plus tard en fonction du stock disponible et du coût).

-----

Tu pourrais indiquer un numéros de série sur chaque pièce, elles seront uniques ! :D





Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 11/12/2021 à 19h07
Ok donc

PCB01 CYLICANO
PCB02 MISTERJBAM
...

elle sont "unique" par leur Adresse MAC que moi seul connait ahahahahahah :lol :lol :lol :lol


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 02/02/2022 à 19h04

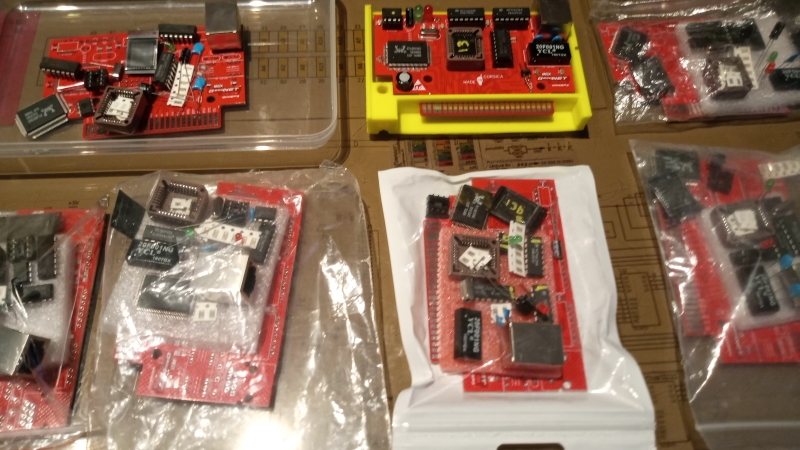

j'ai un peu avancer déjà 2 cartes assemblées et testées + 2 Protos

Reste Boitier + BOX + DSK

DOC a 80% fini

pour ceux qui serait intéresser il y as 2 versions du bios l'un pour le MSXDOS1 et l'autre pour le MSXDOS2

comme il semble que le programme de flashage ne soit pas compatible avec l'ObsoNET V2
je flash les roms directement donc ceux qui serait intéresser merci de m'indiquer
quel version du BIOS DOS1 ou DOS2 vous voudrier ??

Attention y as des contraintes ! :

1/ la RAM :
Avec le DOS1 minimum 128ko
Avec le DOS2 minimum 256ko

2/ Une unité de stockage pour chargé les drivers

3/ DOS1 pas de d'arborescence (répertoire) possible
DOS2 Répertoire RAM MAPPER 128ko minimum

les drivers permettent de chargé :
UNAPI RAM INSTALLER / INTERNESTOR LITE
des progs permettent :
Voir la config ETHERNET
faire un PING
FTP
TCPIP
TCPCON
SNTP (synch horloge avec horloge du MSX 2 ) :top
GETURL
ONETFRL (flashage ROM NE MARCHE PAS) :@ :@
OBSOFTP (MSX2)
OBSOSMB (MSX2 serveur SMB partage d'unité logique sur le réseau) :top
DROPBOX
TWEETER
HGET (téléchargement fichier HTTP)

voila ... ca avance !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 02/02/2022 à 19h27

Bastion Rebel :

j'ai un peu avancer déjà 2 cartes assemblées et testées + 2 Protos

Reste Boitier + BOX + DSK

DOC a 80% fini

ah, bien ça ! Bravo :top

Bastion Rebel :


1/ la RAM :
Avec le DOS1 minimum 128ko
Avec le DOS2 minimum 256ko

Je dirais DOS2 pour mon 8280. Sa RAM de base suffit non ? Ou il manquera quand même quelque chose ? :hum

Bastion Rebel :


2/ Une unité de stockage pour chargé les drivers

Une Rookie Drive NX et sa clef USB 4 Go ça va ou pas ?


Bastion Rebel :

3/ DOS1 pas de d'arborescence (répertoire) possible
DOS2 Répertoire RAM MAPPER 128ko minimum

Heu... :oups aucune idée de l'impact par rapport à ma configuration (padawan que je suis...)

J'aimerais bien rester sur l'idée d'un DOS2

Bastion Rebel :

voila ... ca avance !!

:top



Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 02/02/2022 à 20h04
salut ton 8280 n'as que 128ko de RAM donc si tu ajoute pas de RAM tu restera en DOS1 si tu veux utiliser l'OBSONET

pour le reste ca va ..


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 02/02/2022 à 20h08
Le 8280 a 128Ko de Ram d'origine auquel s'ajoute les 128ko de VRAM , c'est pour cela qu'il est inscrit 256ko sur la bête mais c'est un MENSONGE commercial habituel sur les Philips. Par exemple sur le VG8020 c'est inscrit 80ko (64ko de Ram et 16ko de Vram), rien de plus qu'un Canon V20 affiché à 64ko mais c'est le détail qui a fait acheter :gne

Mieux vaut le Dos2 (qui peu faire aussi Dos1) pour avoir des répertoires , sinon tu est limité par le nombres de fichiers maximum autorisés.

Revere de la médaille, Dos2 = pas sur Msx1 du a la Ram sauf Msx1 en modification extrême forcément.

Le seul truc à faire gaffe, c'est le conflit potentiel de ce genre d'interface avec l'agencement des différents Bus du système. Le 8280 étant une machine plus aboutit et plus "remplie" qu'un basic 8250, c'est possible qu'il y ait conflit. Mais Bastion test tout ça :)

De mon côté un HBG900P et encore plus un HBG900AP, très complet en interfaces et en memoire , pose problème avec certaine cartouche. Alors que sur un basic HBF700, ça passe. :) Edité par TurboSEB Le 02/02/2022 à 20h12
