L'atelier Projet OBSONET V2 re creation d'une obsonet

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 03/12/2021 à 08h07
Bonjour.

je tente de re creer la carte ObsoNET cette carte pour MSX permettra de relier nos MSX a nos reseaux internet en RJ45

les PCB sont creer et les composants sont pret
eeprom SPI programmé

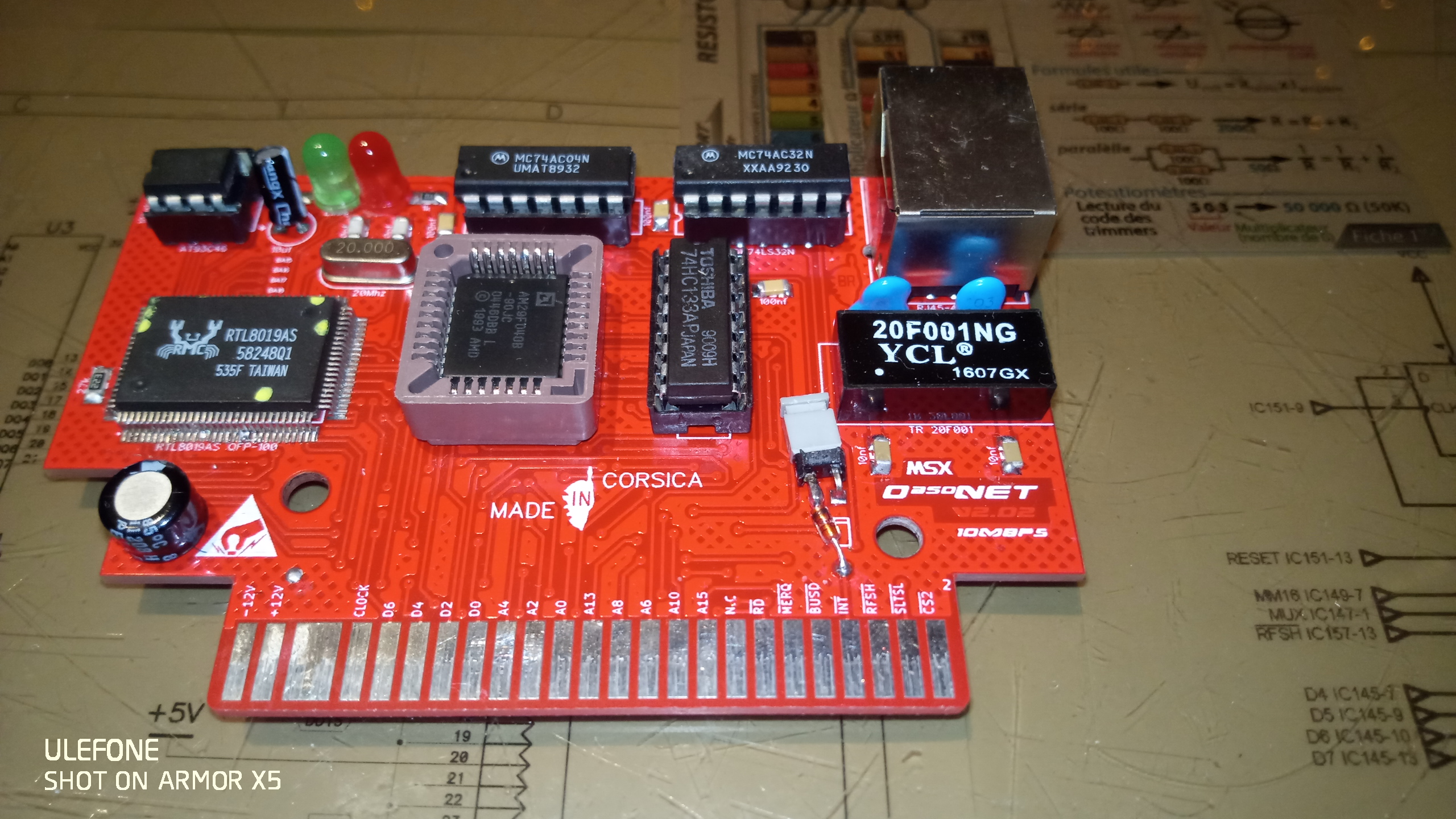

la carte PROTO


je suis pour le moment a souder ces tqfp 100pins ...

a suivre ....


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2680

Le 03/12/2021 à 08h33
Coté programmation, comment ça se passera ?
Y a un Bios dans la carte pour gérer les accès internet ? Ou est-ce que la carte se contrôle via les ports I/O ?
J'ai déjà vu le nom "ObsoNET" passer dans les sites sur le MSX ; c'est un standard ?

EDIT : J'ai trouvé pas mal d'info sur https://www.msx.org/articles/obsonet


On est toujours ignorant avant de savoir.
Github
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 03/12/2021 à 08h43

Et dans la foulée des travaux de Bastion, je travaille pour ma part sur la partie logicielle - repérage des composants disponibles, immersion dans la littérature et tests.

On part principalement des travaux de  Symbos (http://www.symbos.de/platform.htm?1) et de Konamiman (http://www.konamiman.com/msx/msx-e.html).

Le premier objectif sera de faire fonctionner l'Obsonet que construit Bastion en réalisant quelques fonctions de base sur le Net que permettent les composants de Symbos et/ou InterNestor Lite.

Si cela fonctionne, on pourra évaluer aller un peu plus loin.

Avis aux volontaires, ce serait sympas de le faire en collectif. Imaginez que plusieurs des machines MSX du village communiquent par le Net (ce qui veut quand même dire qu'il va nous falloir plusieurs cartes Obsonet).



Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 03/12/2021 à 08h56
aoineko :
Coté programmation, comment ça se passera ?
Y a un Bios dans la carte pour gérer les accès internet ? Ou est-ce que la carte se contrôle via les ports I/O ?
J'ai déjà vu le nom "ObsoNET" passer dans les sites sur le MSX ; c'est un standard ?

EDIT : J'ai trouvé pas mal d'info sur https://www.msx.org/articles/obsonet


sur le BIOS de la 29F040 il y as possibilité de la flasher pour DOS1 ou DOS2 , et eeprom SPI contient des donnés de parametrage comme l'adresse MAC entre autre ! Edité par Bastion Rebel Le 03/12/2021 à 12h40


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 03/12/2021 à 14h19
C'est genial comme projet .
si tu as moyen de m'en mettre une de coté je suis preneur .
Site web
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 03/12/2021 à 17h47

Moi aussi bien sûr Bastion !

:D

Note : lorsque ta première carte sera prête, si tu es prêt en fabriquer d'autres, on s'organisera pour les frais bien sûr.



@Aoineko et @Mister JBAM c'est cool si vous nous rejoignez sur ce projet.







Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 03/12/2021 à 20h06
pour le moment tous est souder le bios se charge mais elle n'est pas reconnu par le logiciel de flashage ?? :@ :@

j'ai mis exprès des DIP pour le flash et les CI comme ca je peut le flasher sur mon programmateur et tester les CI

j'attend 2 condo et 1 res bien precise mais comme j'ai mis des valeurs proche je pense que c'est ca !! :fou :fou :fou

la commande devrais bientot arrivé elle est en france donc hormis si nos postiers se mettent en greve ..

comme d'hab pour les fetes ca devrais plus tarder !!

si tous va bien je devrais pouvoir en faire une dixaine sauf si CI corrompu !! :oups :oups


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2680

Le 03/12/2021 à 20h07
Cylicano :
@Aoineko et @Mister JBAM c'est cool si vous nous rejoignez sur ce projet.


Je pourrais être intéressé pour ajouter une option multijoueur pour un jeu.
Il faudrait que j'intègre la librairie C de Konamiman ; ça devrait pas être trop difficile.
A voir quels sont les contraintes...


On est toujours ignorant avant de savoir.
Github
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 06/12/2021 à 11h45

@oineko : carrément une bonne idée !

J'en ai une autre complémentaire côté logiciel à développer :  mon intention est d'arriver à ce que nous puissions oublier des messages sur un forum (celui-ci ?) via nos MSX équipés de l'Obsonet. Cela va très probablement nécessiter un "client" côté MSX pour optimiser la récupération des fils de discussions et l'envoi. Et côté serveur, un applicatif spécifique également qui envoie le bon contenu, c'est à dire qui renvoie des données ultra "dégraissées" (je pense à un composant PHP/Mysql).

J'ai l'impression que le client côté MSX pourrait s'apparenter à un jeu comme toi et d'autres développeurs talentieux savent le faire. Et on pourrait s'arranger pour qu'il soit beau visuellement ! Voire, ludique (un peu comme un jeu).

C'est au stade de l'idée et d'architecture de solution à 10 000 mètres. Il faut creuser la faisabilité.

Mais j'ai l'impression que le développement d'un jeu en réseau va probablement aborder des approches similaires.

Edité par Cylicano Le 06/12/2021 à 17h44


Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 06/12/2021 à 17h09
ca me rappelle nos discution sur minitel ou sur BBS !! :lol :lol :lol


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 06/12/2021 à 19h33
toujours rien recu concernant les composants!!! :oups :oups :oups
j'ai encore fait des essais mais je n'arrive pas a avoir 2 schema ou photos avec un routage coherent , trouver quelques oblis sur les schemas je les tests et verifie avec les Datasheets mais c'est long et tres dur de desouder
des pins que j'ai eu du mal a souder !! :fou :fou

j'ai monter sur blueMSX une obsonet et j'ai quelques info :

si on veux utiliser l'obsonet sur MSX 1 possible MAIS : il faudra .
un expander pour mettre de la RAM car sans cela ca va etre dur dur !!
il faudra dans un slot pour le stochage ou FDD , dans un autre l'obsonet dans un autre la RAM donc un expander sera obligatoire !!

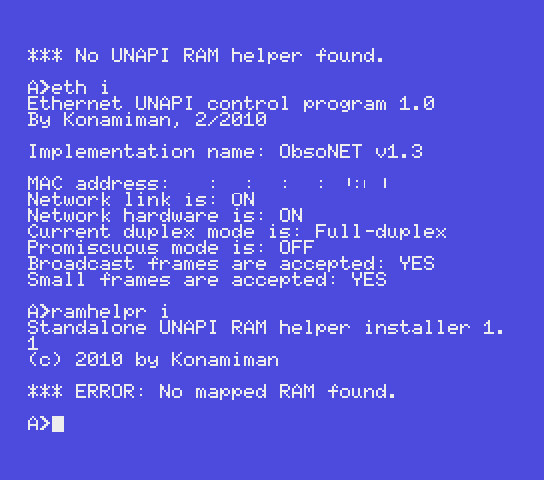

pour les MSX2/2+ sans MAPPER meme probleme

si pas de RAM MAPPER pas de interNestor Lite !!!

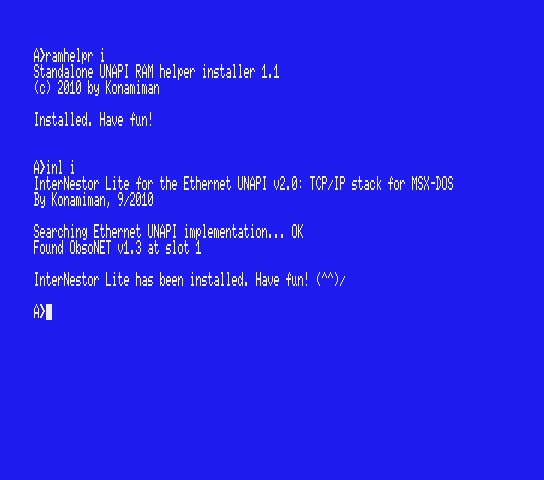

pour les MSX2/2+/TR avec MAPPER RAM >128ko ca semble etre mieux une partie de la ram est prise pour interNestor via Ramhelper

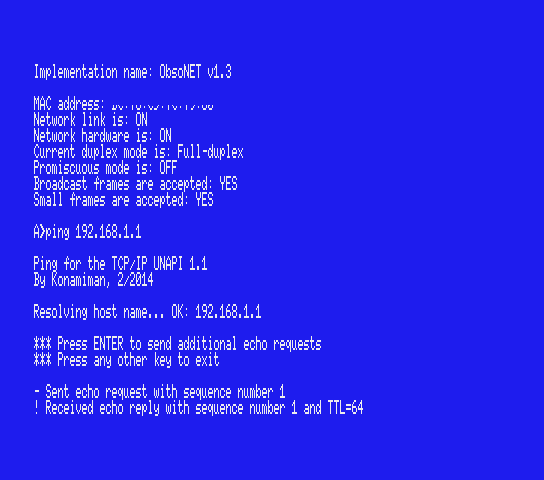

les tests ethernet / ping marche



A suivre...



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 06/12/2021 à 19h52

@Bastion :

J'ai besoin que tu éclaires ma lanterne - et car aucune question n'est idiote venant d'un padawan :)

Quand tu dis : "j'ai monter sur blueMSX une obsonet" - peux-tu préciser ? BlueMSX, de ce que j'en sais, étant une émulation en ligne sur un PC (que j'ai essayé pour découvrir un gros 10 min), ton Osbonet, elle est virtuelle aussi ?

"un expander" pas de trouble, je vois ce que c'est : "un dispositif fort ingénieux qui permet de disposer de plusieurs branchements pour des cartouches aux fonctionnalités tellement variées".

Mais quant tu dis "MSX2/2+ sans MAPPER/MAPPER RAM" : dekeussé ? kézako ? plait-il ? quoi tu dis ?





Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 06/12/2021 à 20h05
Cylicano :

@Bastion :

J'ai besoin que tu éclaires ma lanterne - et car aucune question n'est idiote venant d'un padawan :)

Quand tu dis : "j'ai monter sur blueMSX une obsonet" - peux-tu préciser ? BlueMSX, de ce que j'en sais, étant une émulation en ligne sur un PC (que j'ai essayé pour découvrir un gros 10 min), ton Osbonet, elle est virtuelle aussi ?

"un expander" pas de trouble, je vois ce que c'est : "un dispositif fort ingénieux qui permet de disposer de plusieurs branchements pour des cartouches aux fonctionnalités tellement variées".

Mais quant tu dis "MSX2/2+ sans MAPPER/MAPPER RAM" : dekeussé ? kézako ? plait-il ? quoi tu dis ?





sur BlueMSX tu peut configurer un MSX avec ce que tu veux dessus sur n'importe quel slot etendu ou non (etendu = expander) donc en configurant les slots et les roms adequoate tu emule l'obsonet y as aussi une partie soft a installer pour partager ton reseau avec BlueMSX qui cree une adr MAC fantome qui te sert a sortir sur ton reseau !!

certain MSX2 et meme MSX2+ n'ont que 64ko de RAM donc pas de RAM MAPPER a partir de 128ko la RAM est MAPPER jusqu'a 4096ko (4Mo) c'est une organisation memoire qui ne vois que 64ko sur xxx Mo et qui switch les banks de 16ko

Voila ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 498

Le 06/12/2021 à 20h13

Ce que j'appelle des explications limpides ! (que je vais garder dans mes notes de connaissance). Merci :)

Je me doutais pour BlueMSX mais je préférais vérifier. Tant qu'à débuter, autant de ne pas louper les bases.

...donc, mon 8280 devrait disposer d'un RAM MAPPER vu ses capacités... si j'ai bien suivi  (mais je n'ai pas fouillé tant que ça son organisation mémoire).



Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 06/12/2021 à 20h17
de base 128ko RAM et 128ko VRAM !! (en gros le Z80 ne vois que 64ko reparti en 4 bank de 16ko le mapper switch ces 4 banks parmis les 128ko (donc 8) 4096ko (255) )


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
