Le Screen 5 est un mode graphique "bitmap" et non pas à base de tuile (tiles-based).
Tes données ressemblent plus à ce qu'on utiliserait en Screen 1, 2 ou 4 et ou tu enverrais les données de ta structure TILEMAP (numéros des tuiles) à l'adresse de la VRAM ou se situe ta "Pattern Names Table" et le contenu de TILESET (masque 1-bit) vers la "Pattern Generator Table".

Je ne sais pas quel compilateur C tu utilises, mais avec SDCC, unsigned int représente un entier 16-bits.
Je déconseille toujours d'utiliser les int qui selon la norme C, n'ont pas une taille fixe (elle est laissé au choix du compilateur).
Les types entiers à taille fixe sont :
- char : 8-bits
- short : 16-bits
- long : 32-bits

Si tu veux absolument utiliser le Screen 5, il faudrait que tu remplisses l'écran de façon manuel.
Pour ce faire, il faudrait :
- Faire une boucle pour chaque bloc (8x8 pixels par ex.) sur la largeur et la hauteur de l'écran ,
- Pour chaque bloc, récupérer le numéro de la tuile via TILEMAP et trouver tes données correspondantes dans TILESET,
- Ensuite tu dessines le bloc à la main dans la VRAM à l'endroit du bloc dans la "Pattern Names Table" (qui un bitmap dans ce mode).

Si les données de tes tuiles sont au format du Screen 5 (chaque octet représente 2 pixels consécutif : chaque couleur sur 4-bits), alors tu as juste besoin de faire une copie avec la commande VDP : HMMC .
Sinon, tu peux utiliser le format de ton choix (comme ceux des Screen 1, 2 ou 4) et faire le décodage à la main.

Bon courage

Les modes écrans classiques pour les jeux sont :
- Screen 2 / 4 : Tuiles 8x8 (2 couleurs par ligne d'une tuile) + Sprites MSX1 / 2
- Screen 5 : Bitmap 4-bits (16 couleurs) + Sprites MSX2

Tu peux aussi utiliser les sprites MSX2 avec le Screen 8 (mode bitmap 8-bits : 256 couleurs).
La seule restriction avec ce mode c'est qu'un écran prend beaucoup de place en VRAM et que les copies sont plus lentes (plus d'octets à traiter).

En fait, tout dépend du jeu que tu veux faire.
Pour un jeu d'échec par ex., ou tu as pas besoin d'une grande réactivité, tu pourrais très bien prendre le Screen 8.
Si tu souhaites du scrolling par ex., les modes avec tuiles peuvent être plus efficace (et encore, ça dépend du jeu car le MSX2 permet un scrolling vertical assez efficace même avec les mode bitmap).
Le Screen 5 est un bon compromis car il offre pas mal de souplesse pour une taille mémoire raisonnable.



C'est la norme C qui est censé être respecté par tous les compilateurs (et c'est le cas de tous ceux que je connais).
Le type int a une taille "libre" choisi par le compilateur (il permet l'interopérabilité). Ca pourrait être 8, 16, 32, voir 64-bits (je ne connais que des 16 et 32-bits perso).
Par contre, un char sera toujours 8-bits, un short toujours 16-bits et un long toujours 32-bits.
Vu que la taille des entiers est très importante pour les performances en général, et encore plus quand on parle d'ordi 8-bits comme le MSX, je recommande donc vivement de ne jamais utiliser les int , quelque soit le compilateur.

Quand je créé un nouveau programme, je commence toujours par redéfinir mes types de bases (cf. "Basic types" dans https://github.com/aoineko-fr/CMSX/blob/master/cmsx/src/core.h).

Merci pour l'explication. Je vais de moment faire du Screen 5 et je verrai par la suite si j'ai besoin du Screen 8 ou pas.


Ah, je croyais que c'était le char qui avait une taille "libre" Merci pour la clarification !!


Merci pour l'astuce, je vais jeter un œil

Les modes écrans 0, 1, 2 et 4 du MSX fonctionnent avec un mode "tuile" automatisé (on peut parler de tile ou de character, ça revient au même).
L'idée c'est que dans la VRAM, il y a un espace de stockage pour les dessins des tiles/characters (la Pattern Generator Table) et un autre espace qui stock un tableau représentant l'écran comme une grille et détermine pour chaque case de cette grille, quelle tuile va être affiché (c'est la Pattern Names Table).
Le programmeur n'a rien d'autre à faire que remplir ses deux zones en VRAM ; le processeur graphique du MSX (le VDP) s'occupant à chaque frame, de composer une image à partir des tuiles sélectionnés et de leur dessin stocké.
Certains appellent ces modes, des "modes textes" (même si les tuiles peuvent avoir n'importe quelle forme, pas uniquement des lettres).

Avec le mode écran 5, c'est très différent. Le VDP construit l'image à l'écran en lisant les informations de couleur dans une seule zone mémoire (c'est le "bitmap"). Chaque pixel de l'écran est codé sur 4-bits (16 couleurs). Il y a donc 2 pixels pour 1 octet et pour afficher une image 256x212 (résolution max du Screen 5), il faut donc un espace mémoire de 128x212 octets.

Il n'y a aucune gestion automatique par le VDP des tuiles dans ce mode. Il faut donc que le programme le fasse lui même pour composer l'image qui sera affiché. Le plus simple c'est de stocker dans la VRAM (à un endroit non visible à l'écran) toutes les images de tes tuiles au format Screen 5 (4-bits par pixel) et au moment de composer ton image, avoir coté CPU une grille avec le numéro des tuiles à chaque emplacement de l'écran et de faire la copie manuellement de la zone de stockage de tes tuiles vers la zone visible de la VRAM.

Pour les collisions, le plus simple et de tout avoir dans ton numéro de tuile.
Il suffit par ex. de dire que les numéro de tuiles de 0-127 sont sans collision et de 128-255 avec.
Ainsi, quand tu checks la tuile avec laquelle ton personnage va collisionner, tu regardes juste si son numéro est plus grand que 127 (ou plus rapide, tu regarde si le 8e bit du numéro de tuile est à 1).

EDIT : Tu peux aussi jeter un œil à cette discussion ou je donnais un exemple de comment coder différentes informations dans le numéro des tuiles => http://msxvillage.fr/forum/topic.php?id=3515&pt=4#m85245



Peut-être que tu pensais aux wchar_t qui peuvent être 16 ou 32-bits en fonction du compilateur (et de ses options).
Par contre, l'aspect signé ou non-signé des types de nombres entiers n'est pas standard (char peut être unsigned char ou signed char).
D'où l'importance de bien redéfinir ses types.

Ma remarque concernait le type char seul. En fonction du compilateur, il peut être interprété comme un nombre signé ou comme un nombre non-signé (il faut donc faire attention à ça aussi).
Si le programmeur précise signed char ou unsigned char, dans ce cas pas de soucis, tous les compilateurs les interpréteront comme voulu.

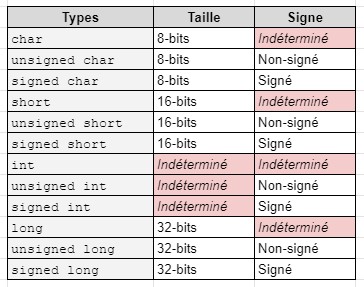

Voila un résumé des cas problématiques :


D'où l'importance de redéfinir ses types de base.
Dans mon programme, quand j'utilise un type u16 par ex., je suis sûr de manipuler un entier 16-bits non-signé ; ce qui n'est pas le cas si j'utilise un int.
