Le 30/11/2020 à 11h09
Ici je commence a expliquer pour le fameux FFFFh renvoi un complément de sa valeur qu'on on le lit

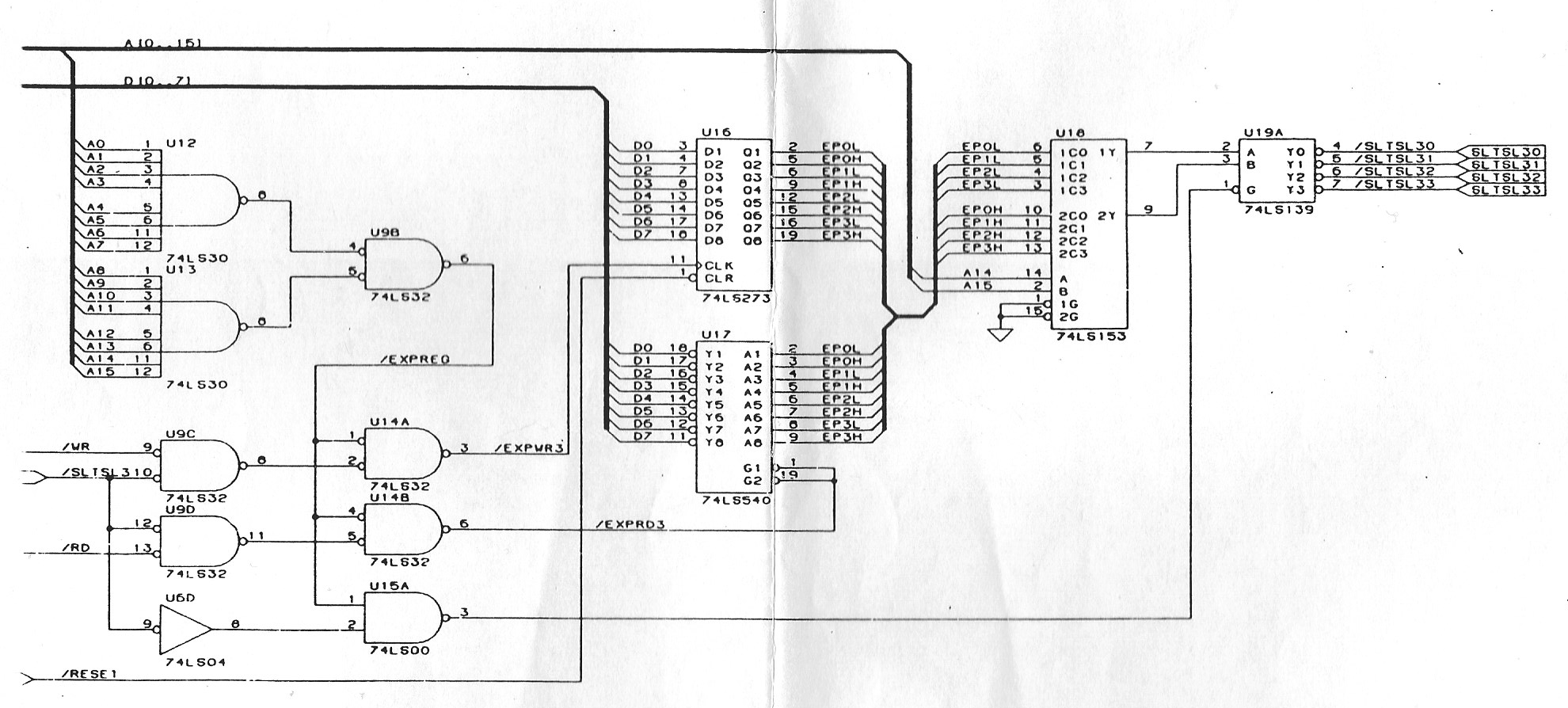

d'abord le schéma officiel ASCII d'un slot expander interne en slot 3



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 11h14
je vais d'abord détailler les circuits intégrés employés :

74LS00
74LS04
74LS30
74LS32
74LS139
74LS153
74LS273
74LS540




:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 30/11/2020 à 11h20
Yes Boss !!

j'ecoute et attend la suite ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 11h29

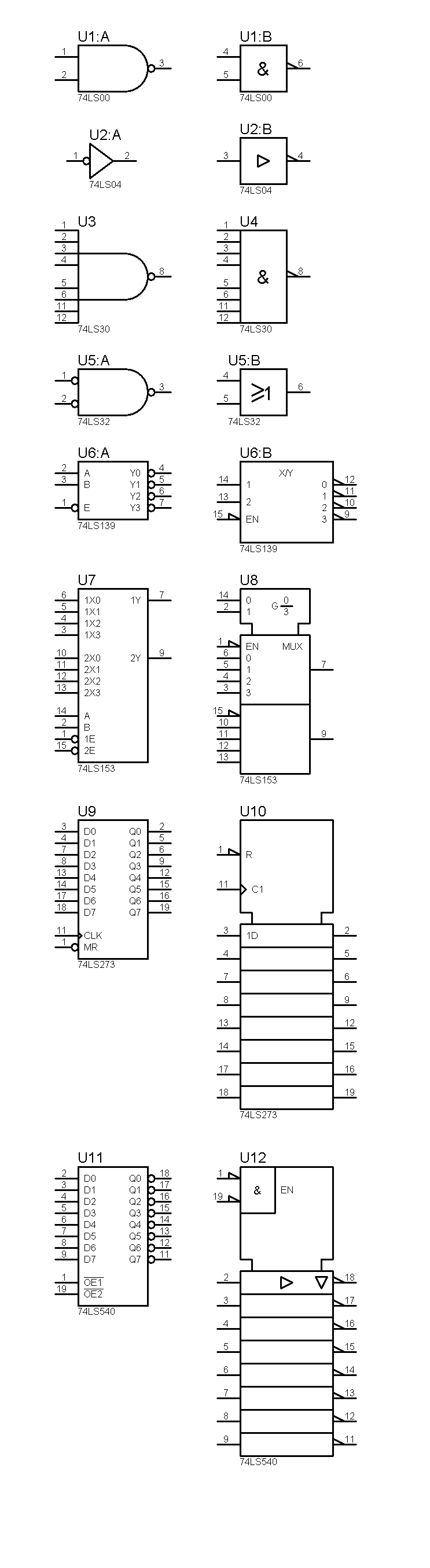

voici déja la représentation des composants en "version" japonaise et en norme IEC plus compréhensible au premier regard



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 11h44
d'abord les portes simples :

le 74LS00 est donc une porte ET dont la sortie est inversée

le 74LS04 est un simple Inverseur

le 74LS30 est une porte ET à 8 entrées dont la sortie est inversée

le 74LS32 est une porte OU à 2 entrées



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 13h11
voici une simulation pour voir comment l'adresse FFFFh est décodée par le montage

1er cas l'adresse est différente de FFFFh la sortie du LS32 reste a 1



2éme l'adresse est égale à FFFFh la sortie du LS32 passe a 0



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 14h01
voici le décodage des portes qui gérent les signaux /SLTSL /RD et /WR

il faut savoir qu'un signal noté / est actif au niveau bas ( 0V )

en mode écriture



en mode lecture



a savoir que les signaux /RD et /WR ne peuvent jamais présents en même temps



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 14h11
on va passer au 74LS273 qui est en quelque sorte une mémoire composée de plusieurs bascules Flip-flop

ce composant mémorise l'état des bits présents a son entrée par validation de son entrée clock
les sorties sont remises a 0 par MR qui est cablé sur le /RESET du MSX

voici l'écriture des données



leur mémorisation



et la remise à zéro sur reset quelque soit la valeur sur le bus de données





:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 30/11/2020 à 14h31
euh question le signal final sltsl 31/32/33/30 est il modifier si on y connecte quelque chose une rom et l'info reviens t elle a la source ??? via le ls30 ??


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 14h39
et Bastion qui veux griller des étapes, qui a dit " pas patients les corses " ;)

pour info les LS30 ne peux pas modifier les valeurs, il ne peut que les lire sur le BUS d'adresses


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 14h51
pour la suite je viens de m'apercevoir que la simulation du 74LS540 est fausse ( il se comporte comme un 74LS541 et n'inverse pas les sorties )

voici le DATASHEET de ces 2 composant on y voit bien que dans le LS540 les sorties sont inversées



j'ai donc fait un schéma avec des LS04 pour inverser le signal a la sortie du LS541 ce qui donne un LS540

et voici comment les valeurs se retrouvent inversées a la lecture a l'adresse FFFFh ( exemple pour un Philips 8250 )



:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1302

Le 30/11/2020 à 16h32
voir ci-dessus
"voici le décodage des portes qui gérent les signaux /SLTSL /RD et /WR

il faut savoir qu'un signal noté / est actif au niveau bas ( 0V )

en mode écriture"


Donc si je comprend bien

les signaux "pur" ex D0 à D7 , A0 .... sont a la "VCC"

les signaux surligné ex /WR /RD /SLTSL sont eux a la GND

??? je pensait le contraire !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 16h48
voici en images pourquoi les pokes &HFFFF sont différents suivants les MSX qui ont un slot expander en interne

en fait ça dépend dans quel slot est située la mémoire et le fameux poke met les bank de mémoire dans le même slot

dans l'ordre

SONY HB700 poke&hFFFF,&HFF ou 255 SLOT 3.3

PHILIPS 8250 poke&hFFFF,&HAA ou 170 SLOT 3.2

TURBO-R poke&hFFFF,&H0 ou 0 SLOT 3.0




:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 16h54
Donc si je comprend bien

les signaux "pur" ex D0 à D7 , A0 .... sont a la "VCC"

les signaux surligné ex /WR /RD /SLTSL sont eux a la GND


tous ces signaux passent de l'état 0 a l'état 1 en permanence , aucun n'est figé au +5v ou au GND

ils sont actifs a l'état 1 pour une notation normale

ils sont actifs a l'état 0 pour une notation avec /

voici les signaux d'un Z80

ceux avec un trait par dessus que je remplace par / dans du texte ça veut dire signaux inverses donc actifs a l'état 0




:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 30/11/2020 à 16h59
la sélection des pages de 16K elle se fait par les Bits d'adresses A14 et A15, c'est similaire a la mémoire vue par le Z80

une page de 16k a 14 bits de 0 a 13, pour calculer c'est 2^14 = 16384


:noel
