L'atelier Remplacer un lecteur de Turbo-R par un lecteur de PC sans courroie
JIPEMSX :
et ça fonctionne ?
Oui impeccable c'est pour ça que je l'ai ajouté
, par contre j'ai du poncer (

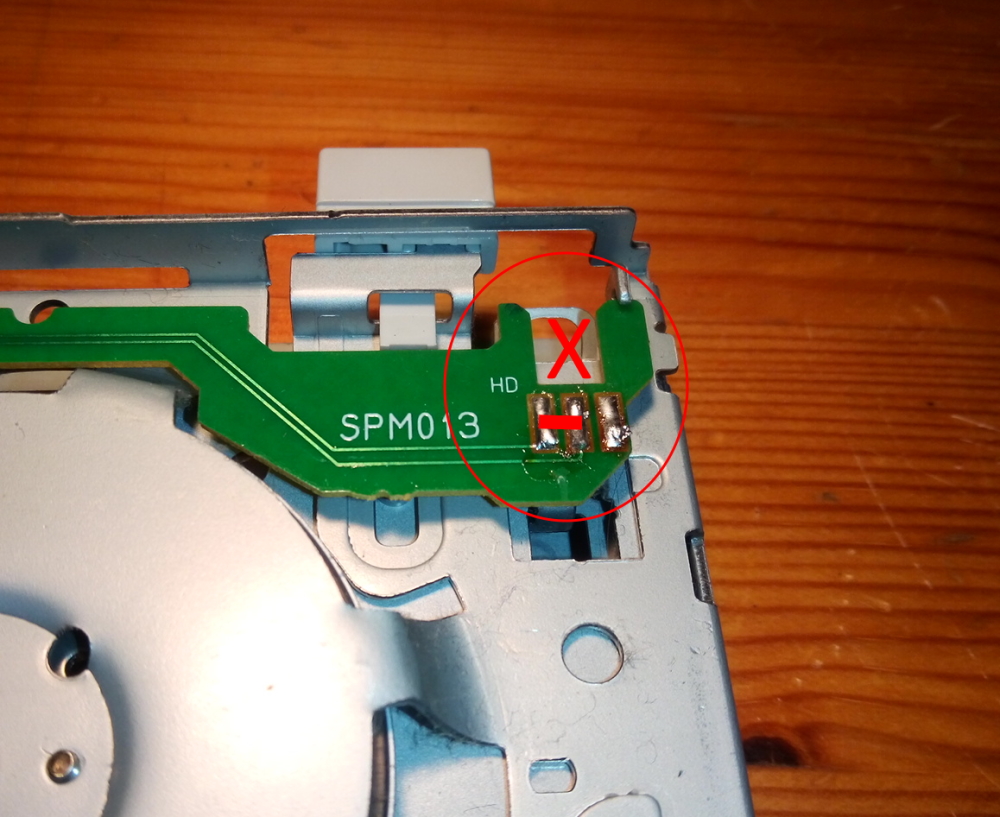

) un peu le TR pour que le bouton ejection passe dans le trou.J'ai aussi dessoudé le "sensor HD" et soudé les 2 partie de gauche. Fini le scotch sur les disquettes
J'ai vu sur les forum que certain soudaient, d'autre l enlevais?. J'ai fait les 2 !
Par contre ne vous trompez pas, l'autre capteur c'est pour protéger la disquette en ecriture
Merci en tout cas Jipé, ça fait ça en moins a faire.
Edité par
MSXlegend
Le 12/11/2020 à 17h46
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
pour le "sensor HD" ça dépend du modéle du switch il y en a dont le contact se ferme et d'autre dont il s'ouvre
il faut tester avec une HD et une DD pour savoir a quel capteur on a affaire
si le contact se donne avec une DD il faut le shunter sinon simplement le désouder
il faut tester avec une HD et une DD pour savoir a quel capteur on a affaire
si le contact se donne avec une DD il faut le shunter sinon simplement le désouder
Je ne savais pas qu'il y avait plusieur sorte de switch. J'ai quand meme pensé a controler mon capteur avant de faire quoi que ce soit
Edité par
MSXlegend
Le 12/11/2020 à 19h03
Edité par
MSXlegend
Le 12/11/2020 à 19h03
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter

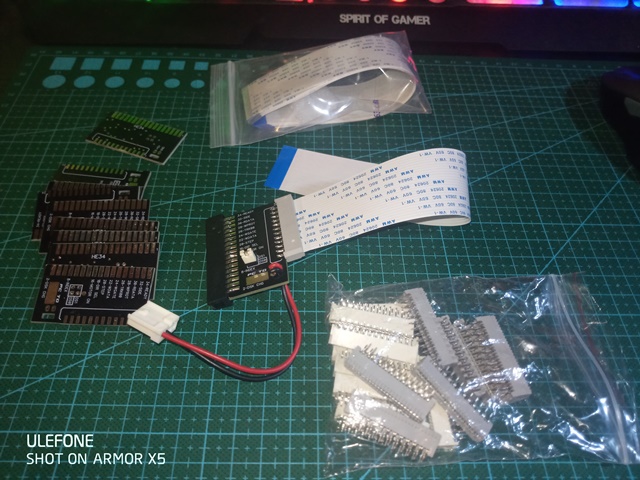

sinon pour eviter les spaghettis !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Super ton kit !!
par contre comment tu fais sans modifier tes lecteurs?
par contre comment tu fais sans modifier tes lecteurs?
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
salut
le strap ..oui A/B/C !!
j'ai pris de schema de HANSO.. le ready correspond a ton schema pour le dskchg la pin 2 mais je peut modifier en pin 4 / 24
la fiche FFC24 est la meme que celle du TR ainsi que le brochage
la fiche HE34 est celle d'un lecteur PC !! ainsi que son brochage
pour les lecteurs bien entendu qu'il faut les modifier ...!! Edité par Bastion Rebel Le 14/11/2020 à 08h26
le strap ..oui A/B/C !!
j'ai pris de schema de HANSO.. le ready correspond a ton schema pour le dskchg la pin 2 mais je peut modifier en pin 4 / 24
la fiche FFC24 est la meme que celle du TR ainsi que le brochage
la fiche HE34 est celle d'un lecteur PC !! ainsi que son brochage
pour les lecteurs bien entendu qu'il faut les modifier ...!! Edité par Bastion Rebel Le 14/11/2020 à 08h26
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Hello. Je vais retenter de modifier un lecteur en suivant le tutos precedant. mais avant tout, j'aimerais tester le lecteur d origine de mon ST qui a une courroie cassé et enroulé autour du moteur. J'ai nettoyé. Si quelqu un a une courrroie pour tester Ce lecteur, je suis preneur. merci
@Bastion, si tu as aussi un kit pour moi, je suis preneur pour gagner du temps. Edité par MSXlegend Le 08/03/2025 à 22h02
@Bastion, si tu as aussi un kit pour moi, je suis preneur pour gagner du temps. Edité par MSXlegend Le 08/03/2025 à 22h02
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Jipe :
@Bastion Rebel : quelles pins sont utilisées dans ton adaptateur pour les signaux Disk Change et Ready ?
le strap c'est pour le choix du lecteur A: lecteur B: ?
le strap c'est pour le choix du lecteur A: lecteur B: ?
salut
pour le :
ready pin34 vers Pin 6 TR
le DSK pin2 ou 4 vers 24 TR (pin 2 normalement)
les straps ds0/ds1
apres j'en ai dispo ..
