L'atelier [En cours] FS-A1FX 4mo & 16mo Dram => FS-A1WX Design du schéma 16384ko de Niga
Reprise du message précédent
Rien a craindre pour le schémaThe FS-A1FX is a computer released on the Japanese market by Panasonic. It is the same as the FS-A1WX but without MSX-MUSIC or Word processor, which explains why the "取消" (Cancel) and "実行" (Execute) keys are missing.
Le FS-A1FX est un ordinateur commercialisé sur le marché japonais par Panasonic. C'est le même que le FS-A1WX mais sans MSX-MUSIC ni traitement de texte, ce qui explique pourquoi les touches "取消" (Annuler) et "実行" (Exécuter) sont manquantes.
attends un peu pour l'implantation je suis en train de faire un dessin de circuit imprimé

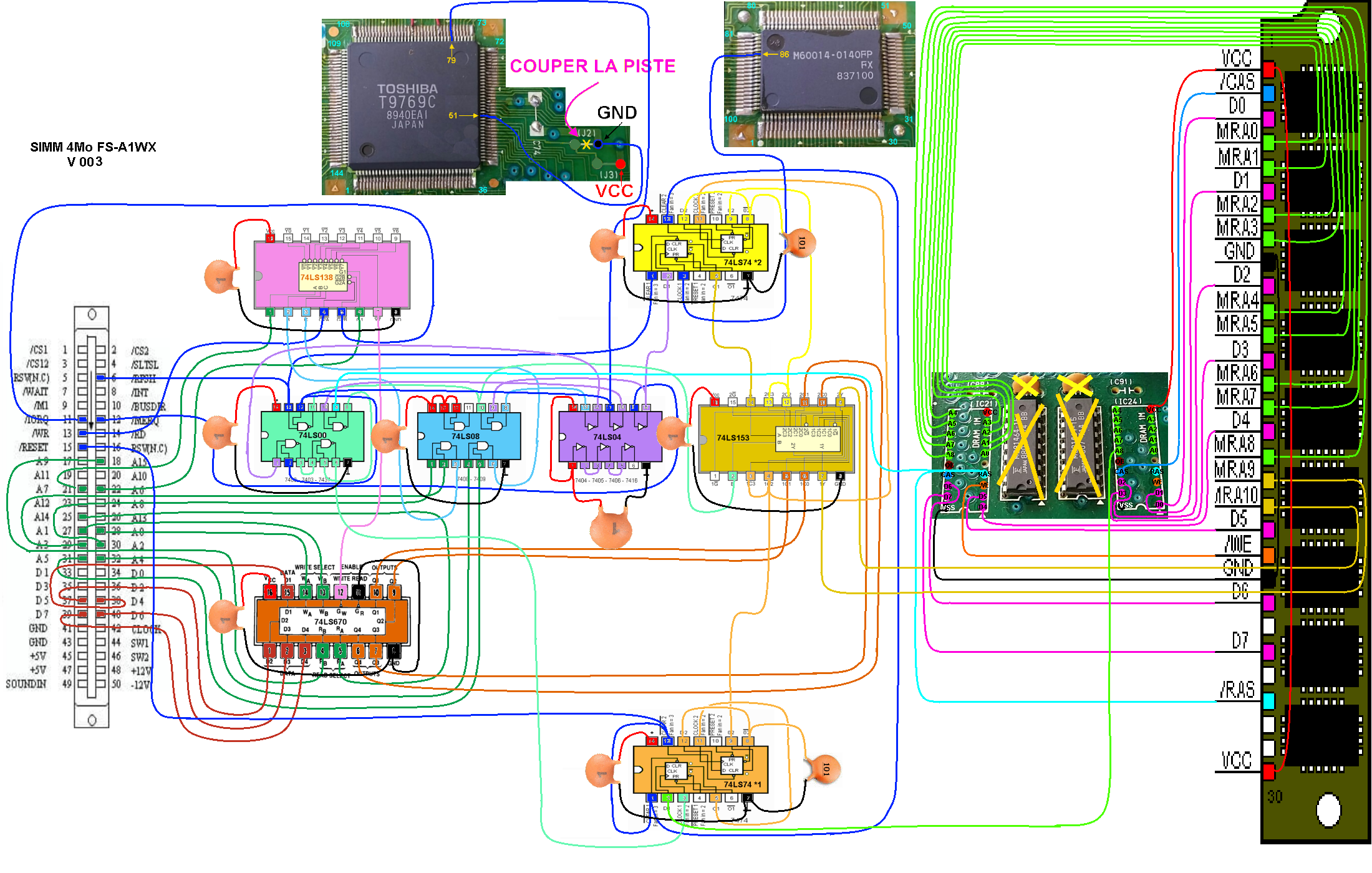

Voici l'implantation fil à fil du schéma proposé par Jipe:
@Jipe: Voici le détail des Pins qui sauf erreur de ma part, sont "non connectées".
74LS74 *1 => [Pin 4 (Preset 1 Fanin 2)], [Pin 6 (O1)], [Pin 10 (Fanin 2)].
74LS74 *2 => [Pin 4 (Preset 1 Fanin 2)], [Pin 6 (O1)], [Pin 10 (Fanin 2)].
74LS138 => [Pin 9 (Y6)], [Pin 10 (Y5)], [Pin 11 (Y4)], [Pin 12 (Y3)], [Pin 13 (Y2)], [Pin 14 (Y1)], [Pin 15 (Y0)].
74LS08 => [Pin 11]
74LS04 => [Pin 6]
74LS153 => [Pin 1 (1G)], [Pin 15 (2G)]
SIMM => [Pin 24 (NC)], [Pin 26 (Q9)], [Pin 28 (CAS9)], [Pin 29 (D9)]
Si quelque chose vous semble louche, n'hésitez pas à le dire
Edit: Autre remarque, contrairement au montage 16Mo, le signal [OE] présent sur les emplacement [IC 21] et [IC 24] n'est pas utilisé.
C'est normal ? Edité par igal Le 17/10/2021 à 17h55
@Jipe: Voici le détail des Pins qui sauf erreur de ma part, sont "non connectées".
74LS74 *1 => [Pin 4 (Preset 1 Fanin 2)], [Pin 6 (O1)], [Pin 10 (Fanin 2)].
74LS74 *2 => [Pin 4 (Preset 1 Fanin 2)], [Pin 6 (O1)], [Pin 10 (Fanin 2)].
74LS138 => [Pin 9 (Y6)], [Pin 10 (Y5)], [Pin 11 (Y4)], [Pin 12 (Y3)], [Pin 13 (Y2)], [Pin 14 (Y1)], [Pin 15 (Y0)].
74LS08 => [Pin 11]
74LS04 => [Pin 6]
74LS153 => [Pin 1 (1G)], [Pin 15 (2G)]
SIMM => [Pin 24 (NC)], [Pin 26 (Q9)], [Pin 28 (CAS9)], [Pin 29 (D9)]
Si quelque chose vous semble louche, n'hésitez pas à le dire
Edit: Autre remarque, contrairement au montage 16Mo, le signal [OE] présent sur les emplacement [IC 21] et [IC 24] n'est pas utilisé.
C'est normal ? Edité par igal Le 17/10/2021 à 17h55
Les 4 pins suivantes doivent être connectées au +5V ( VCC sur le schéma )
74LS74 *1 => [Pin 4 (Preset 1 Fanin 2)], [Pin 10 (Fanin 2)].
74LS74 *2 => [Pin 4 (Preset 1 Fanin 2)], [Pin 10 (Fanin 2)].
Les 2 pins suivantes doivent être connectées a la masse ( GND sur le schéma )
74LS153 => [Pin 1 (1G)], [Pin 15 (2G)]
74LS74 *1 => [Pin 4 (Preset 1 Fanin 2)], [Pin 10 (Fanin 2)].
74LS74 *2 => [Pin 4 (Preset 1 Fanin 2)], [Pin 10 (Fanin 2)].
Les 2 pins suivantes doivent être connectées a la masse ( GND sur le schéma )
74LS153 => [Pin 1 (1G)], [Pin 15 (2G)]
important sur le schéma les signaux ne sont pas pris directement sur le slot mais sur les résistances qui elles sont directement sur le bus MSX
pour info les Q9 /CAS9 et D9 de la SIMM servent quand il y a un bit de parité qui est utilisé donc pas sur MSX
il n'y pas besoin du signal /OE car les SIMM n'ont pas besoin de ce signal contrairement aux mémoires employées dans le montage de Niga
après analyse de ton câblage tu as oublié de relier tout les VCC + 5v ensemble ( pin 14 ou 16 des puces ) et tous les GND ensemble ( pin 7 ou 8 des puces )
et de les relier a l'alim du MSX, il vaux mieux se prendre au plus prés de la grosse capa qui filtre le 5v
et de les relier a l'alim du MSX, il vaux mieux se prendre au plus prés de la grosse capa qui filtre le 5v
Merci pour ces precisions Jipe.
Je vais reprendre ça et réorienté l'implantation des C.I.
Je vais tenir compte des résistances en place.
En fait je suis surtout étonné que 74LS74 *1 et 74LS74 *2.
Je m'attendais à un montage avec 5v ou GND pour les pins sans signaux comme sur le 74LS08.
Je vais reprendre ça et réorienté l'implantation des C.I.
Je vais tenir compte des résistances en place.
En fait je suis surtout étonné que 74LS74 *1 et 74LS74 *2.
Je m'attendais à un montage avec 5v ou GND pour les pins sans signaux comme sur le 74LS08.

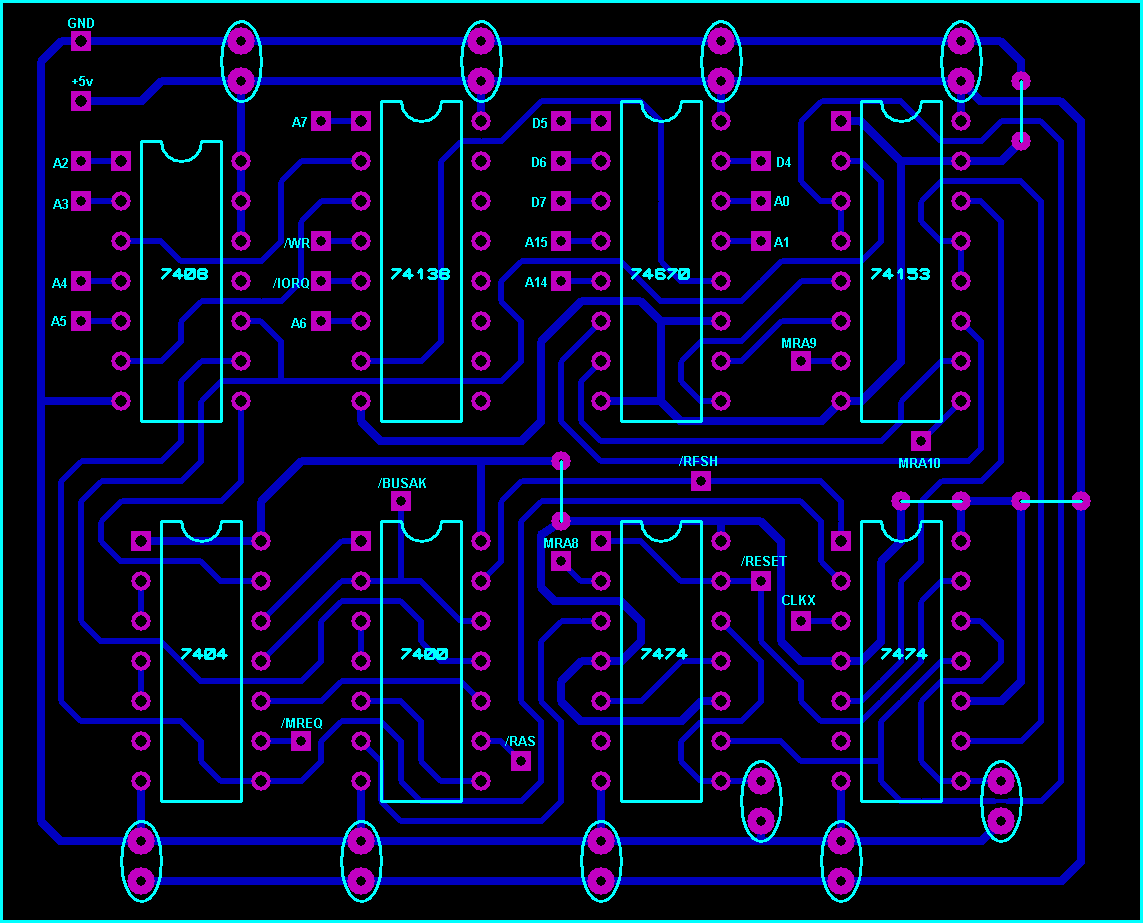

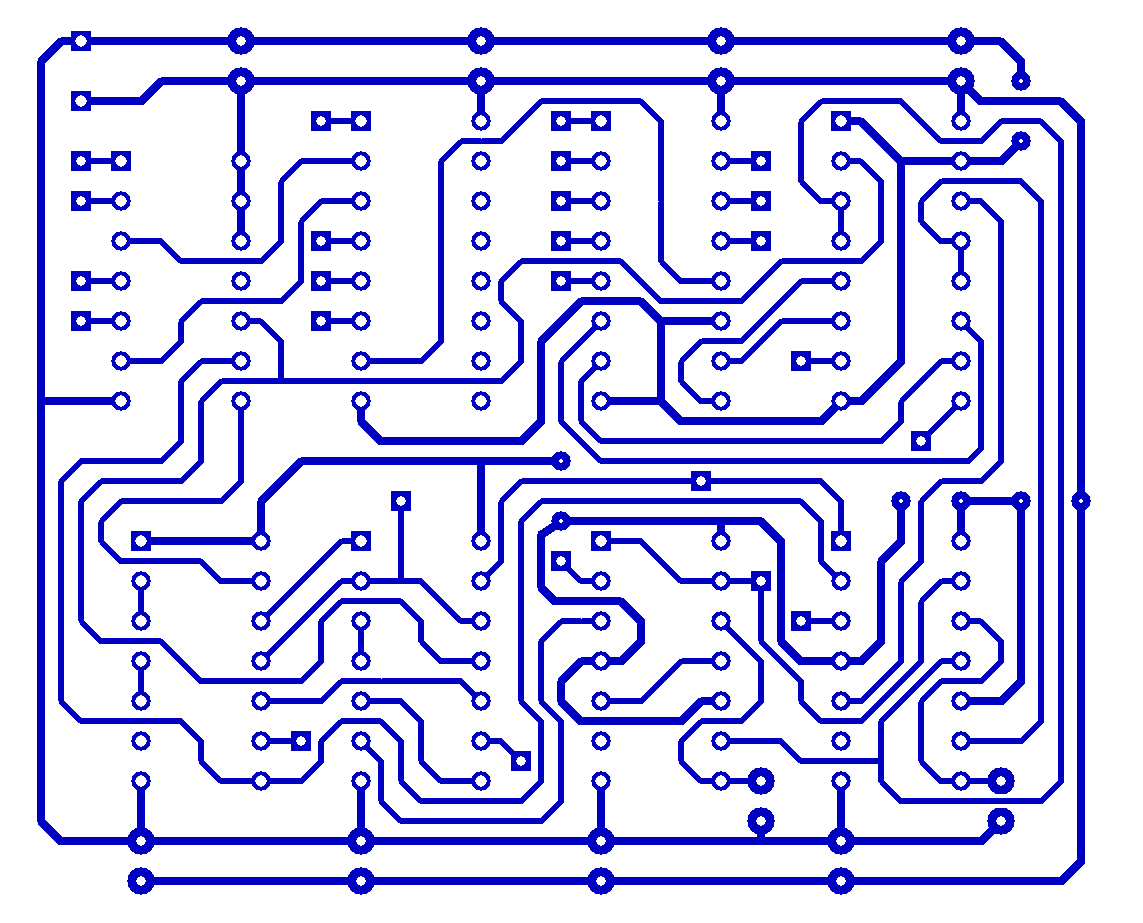

J'ai entiérement routé le circuit a la main ( a l'ancienne ) mais avec l'aide de Ares qui est dans la suite Proteus
il possède un mode de routage automatique mais utilise trop de vias qui obligent a graver un circuit double face

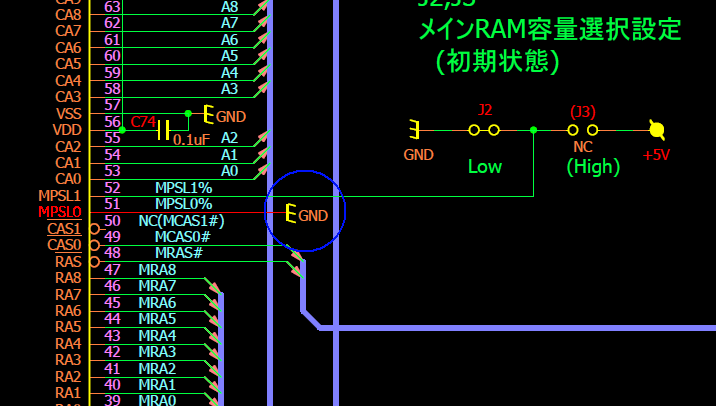

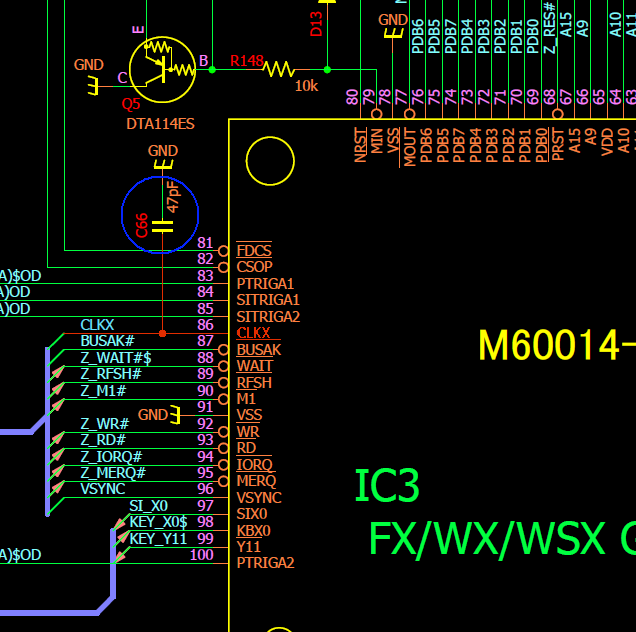

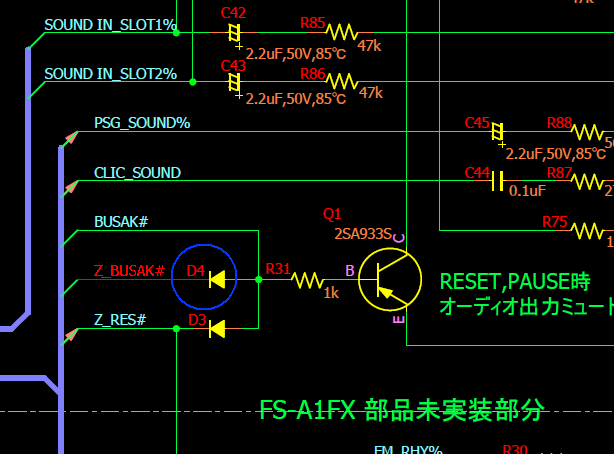

voici les images du schéma pour les signaux CLKX Z_BUSAK et MPSL0
si tu pouvait faire des photos de l'emplacement réel sur la carte pour les situer en vrai
il possède un mode de routage automatique mais utilise trop de vias qui obligent a graver un circuit double face
voici les images du schéma pour les signaux CLKX Z_BUSAK et MPSL0
si tu pouvait faire des photos de l'emplacement réel sur la carte pour les situer en vrai

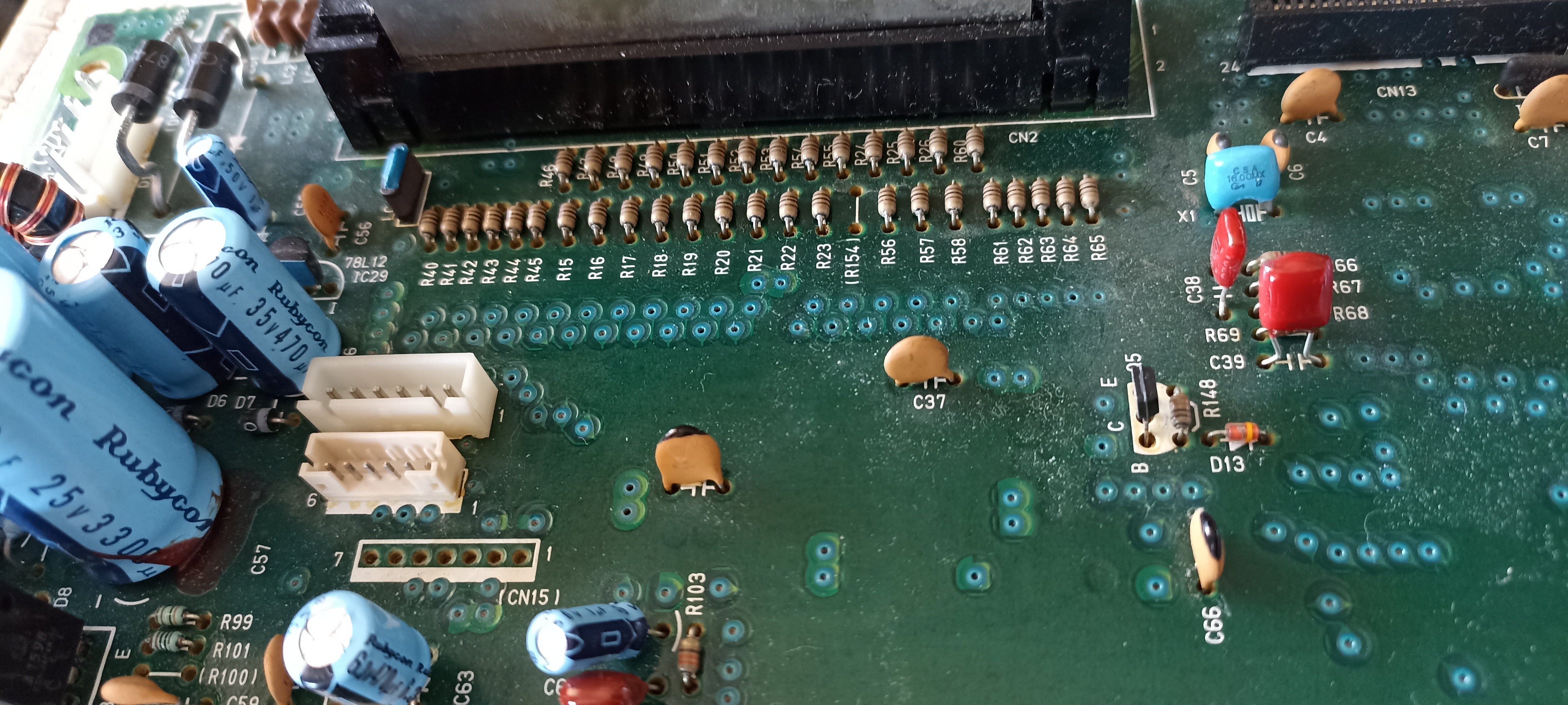

Voici la localisation des emplacement physiques.

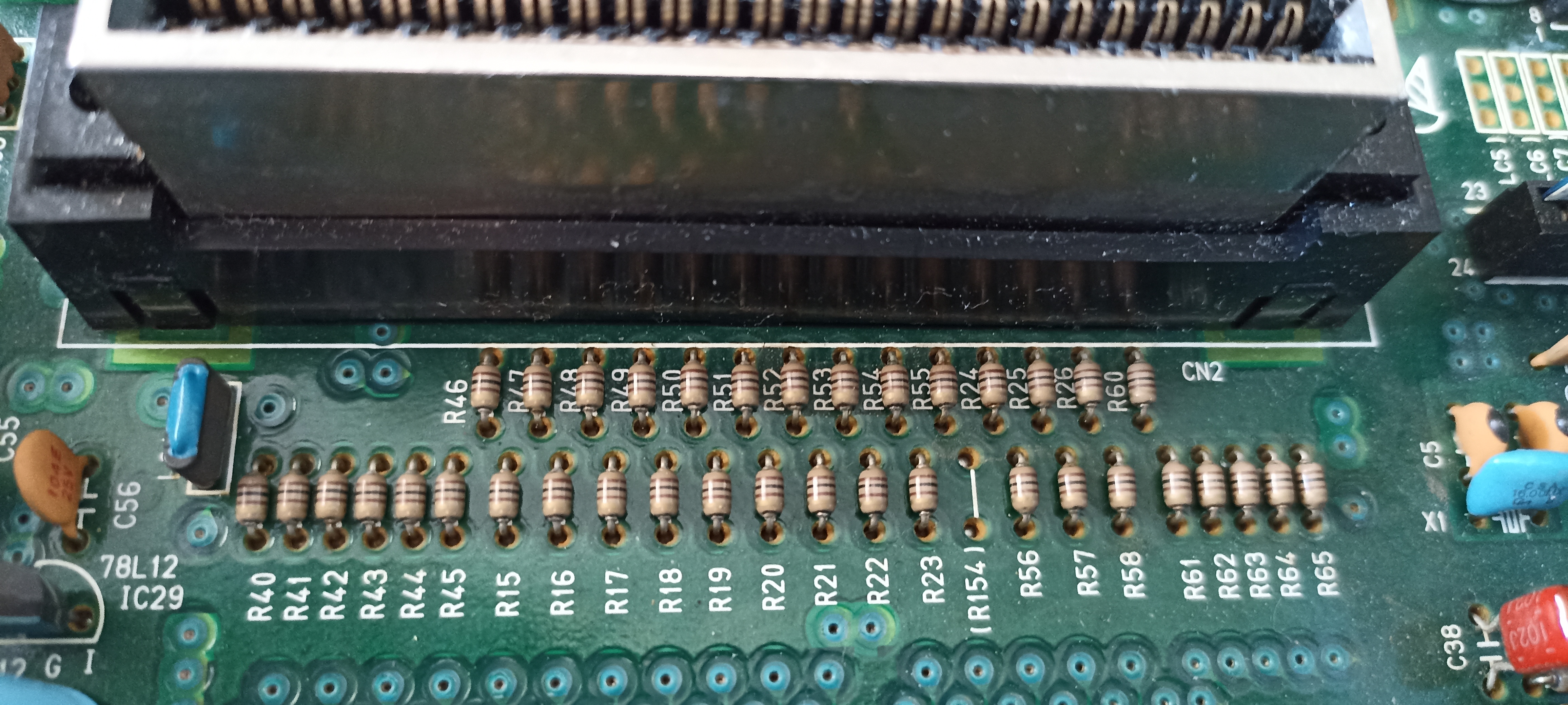

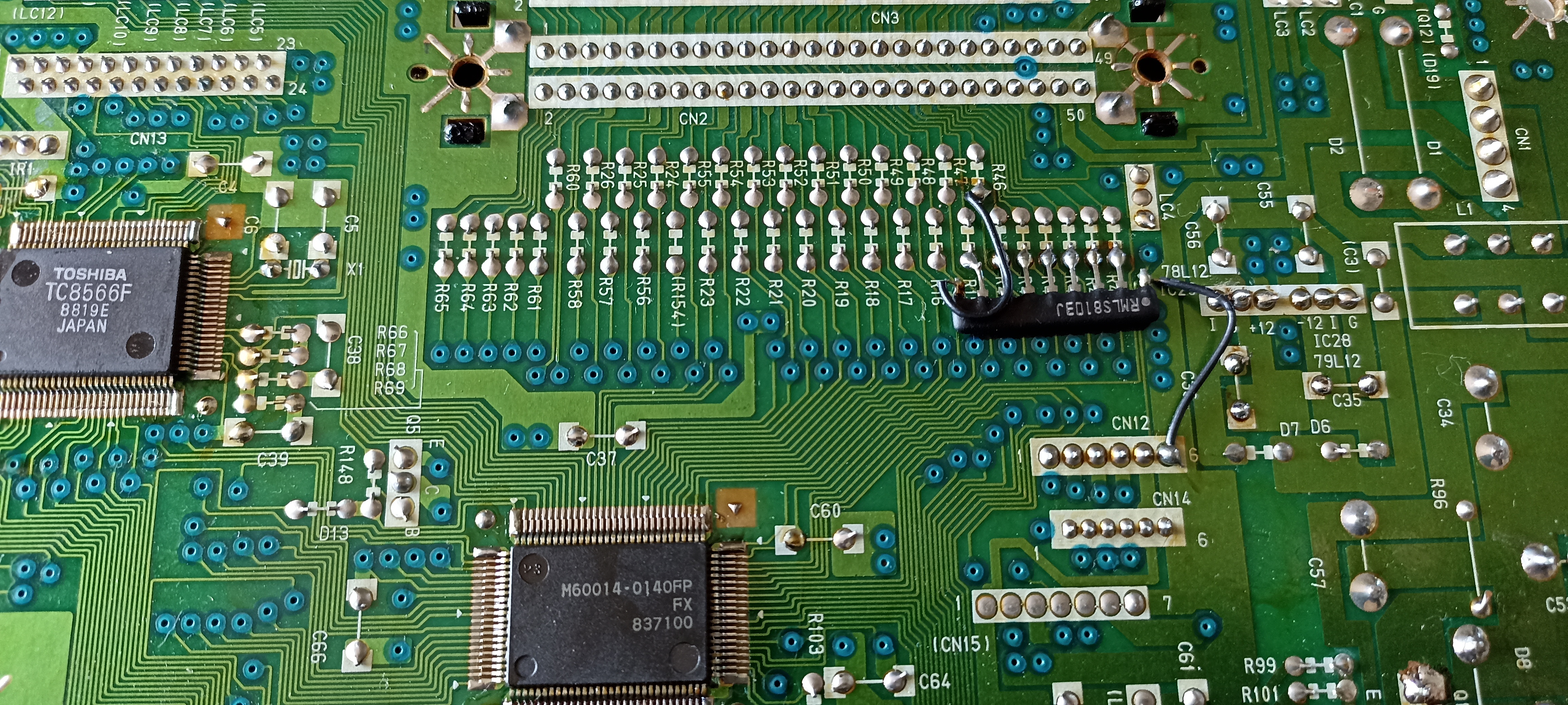

La localisation des résistances:
Face inférieure des résistances:

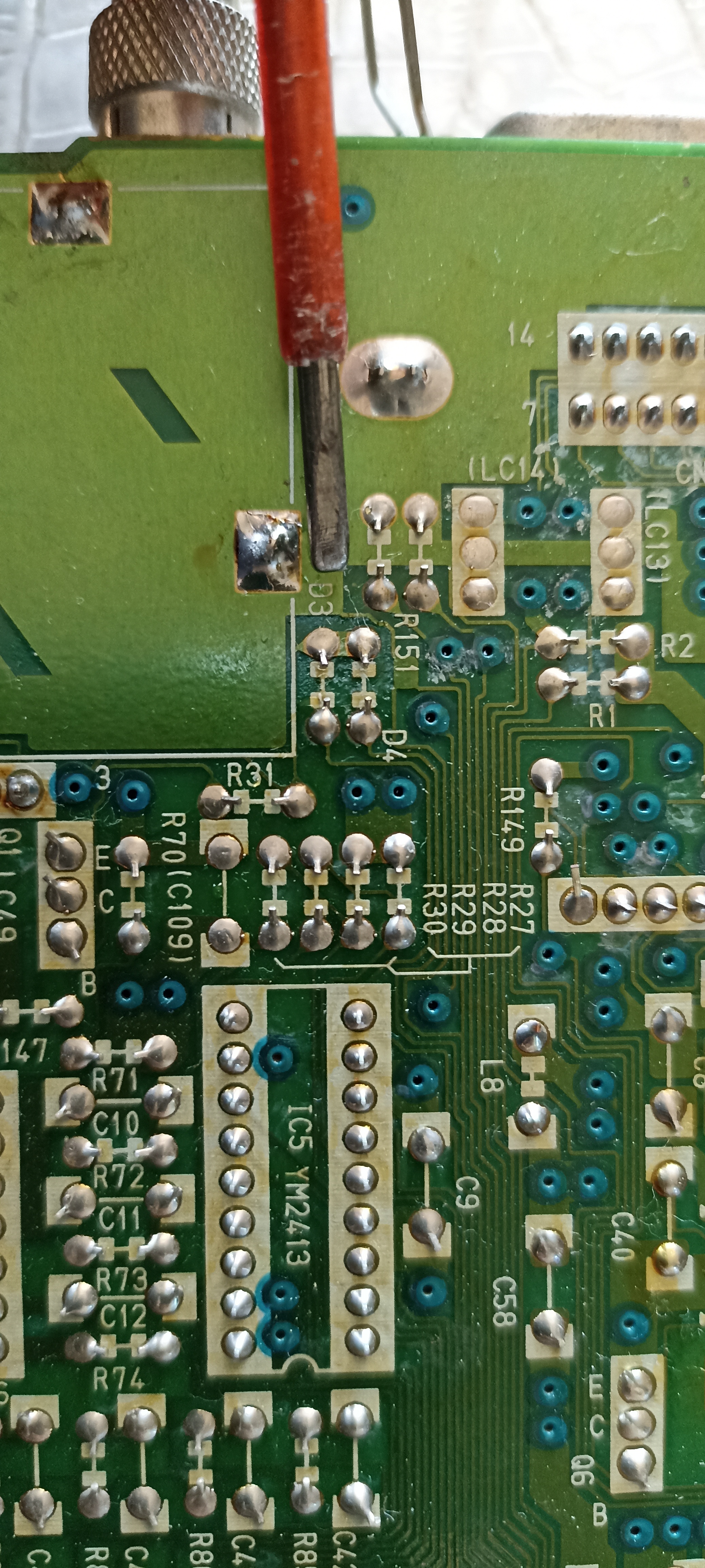

Z_BUZAK# => D4
Supérieur
Z_BUZAK# => D4
Inferieur (juste contre le module RF)

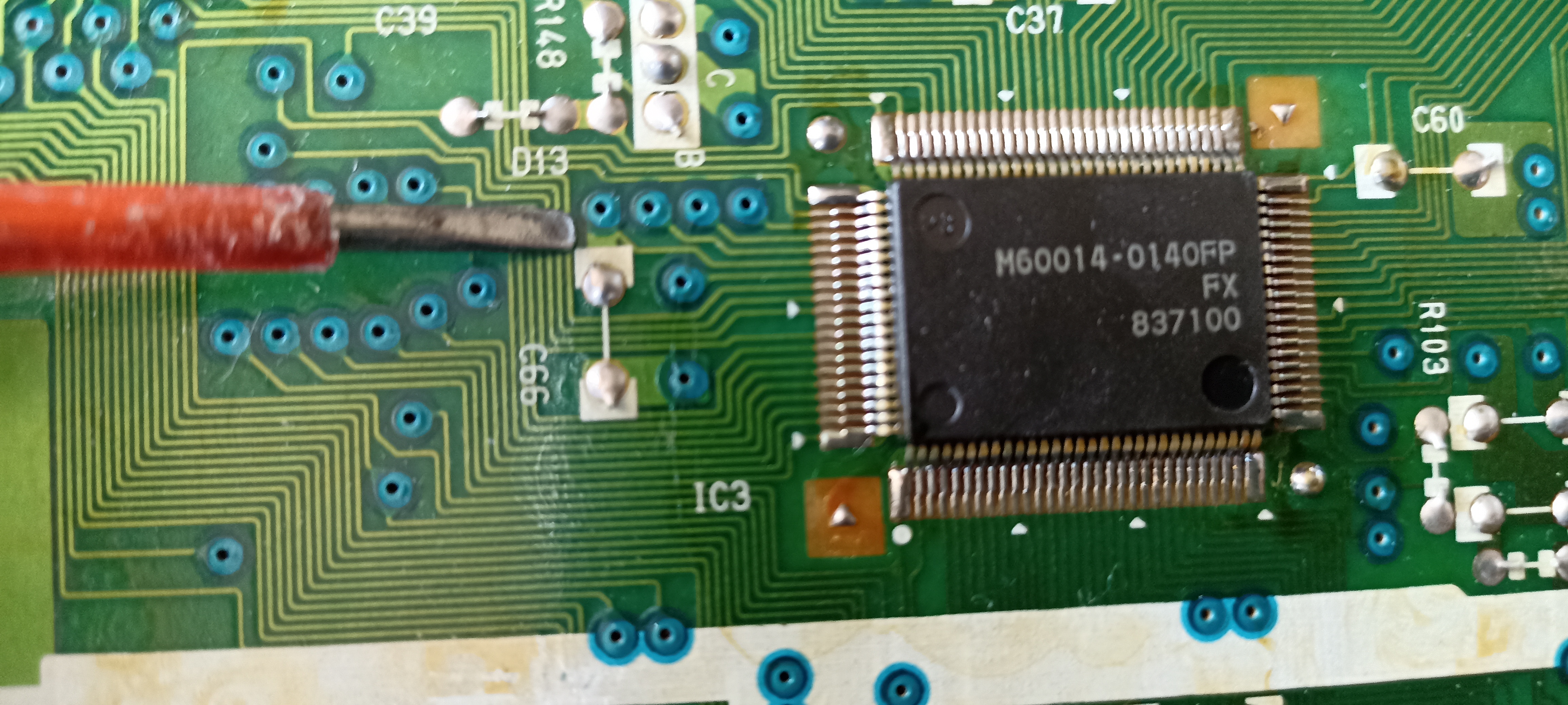

C66 supérieur (en bas à droite de limage)
C66 inferieur:

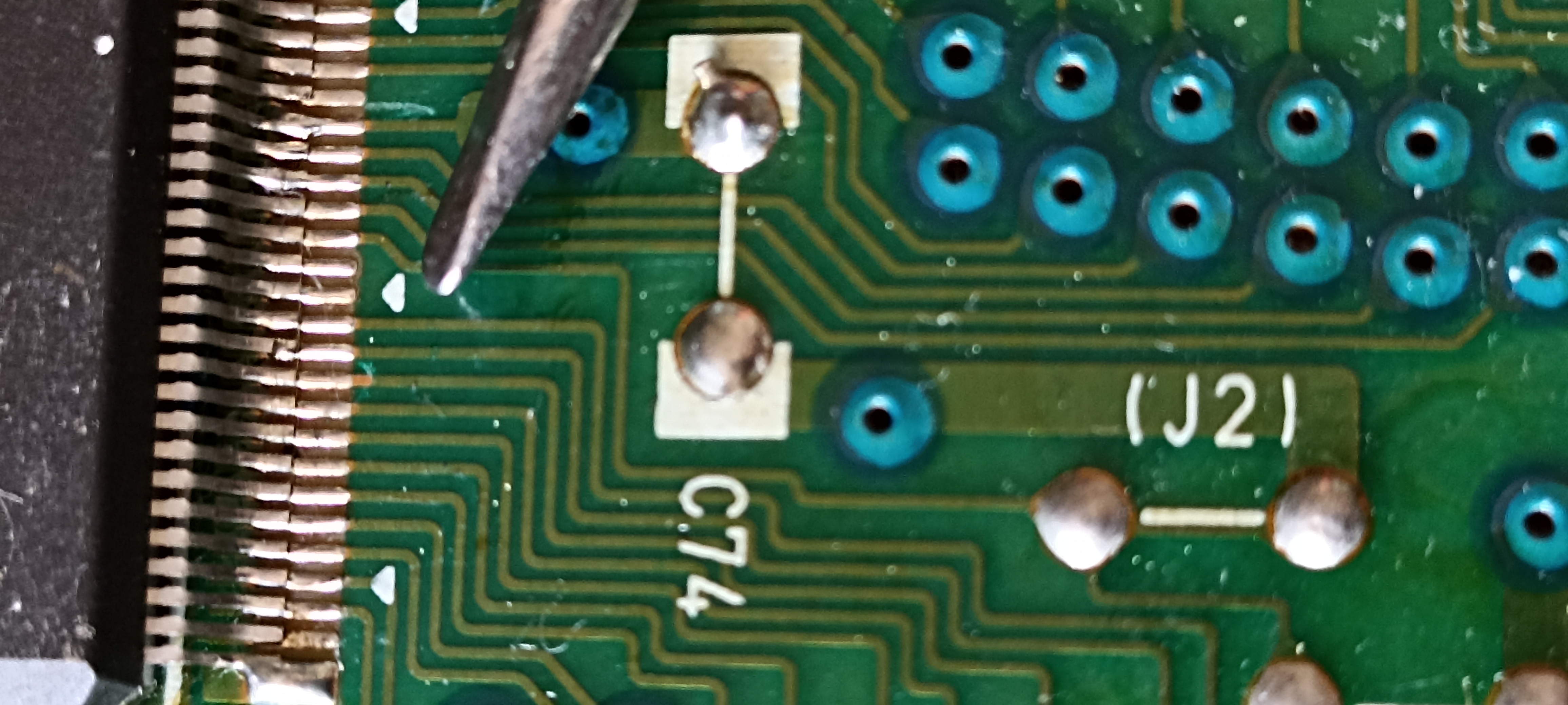

MSLP0: Juste plus hautque le du triangle blanc NC.)
Nb: MSLP0 est soudé sur GND qui se trouve "caché"sous la Pin!
La seule façon de déconnecter MSLP0 de GND est de chauffer la pin et de decoller avec une aiguille fine! (Méthode donnée par Jipe)
Edité par igal Le 31/10/2021 à 06h16
La localisation des résistances:
Face inférieure des résistances:
Z_BUZAK# => D4
Supérieur
Z_BUZAK# => D4
Inferieur (juste contre le module RF)
C66 supérieur (en bas à droite de limage)
C66 inferieur:
MSLP0: Juste plus haut
Nb: MSLP0 est soudé sur GND qui se trouve "caché"sous la Pin!
La seule façon de déconnecter MSLP0 de GND est de chauffer la pin et de decoller avec une aiguille fine! (Méthode donnée par Jipe)
Edité par igal Le 31/10/2021 à 06h16
