L'atelier [En cours] FS-A1WX révision complète nettoyage et révision d'un FS-A1WX
Reprise du message précédent
tu y est presqueles MSX ayant seulement une sortie MONO sur le son il faut shunter les broches 2 et 6 sur la péritel
et relie les masses entre les broches 18 et 4 (MASSE SON) car dans certaines anciennes TV elles sont pas reliées a l'intérieur
igal
Membre non connecté
Conseiller Municipal
Thx Jipe, Je ferai ça
Pour mémoire:
DIN 45326 type 8A => forme un arc de cercle.
DIN 45326 type 8B => forme un U.
Les deux connecteurs ont une Pin centrale.
Le DIN 45326 type 8A (en arc de cercle) est présent sur tous les Panasonic mis à part le FS-A1WSX équipé du DIN 45326 type 8B (en forme de U).
En fait le DIN 45326 type 8A est identique au connecteur pour K7.
Edité par igal Le 08/09/2021 à 18h06
Pour mémoire:
DIN 45326 type 8A => forme un arc de cercle.
DIN 45326 type 8B => forme un U.
Les deux connecteurs ont une Pin centrale.
Le DIN 45326 type 8A (en arc de cercle) est présent sur tous les Panasonic mis à part le FS-A1WSX équipé du DIN 45326 type 8B (en forme de U).
En fait le DIN 45326 type 8A est identique au connecteur pour K7.
Edité par igal Le 08/09/2021 à 18h06
igal
Membre non connecté
Conseiller Municipal

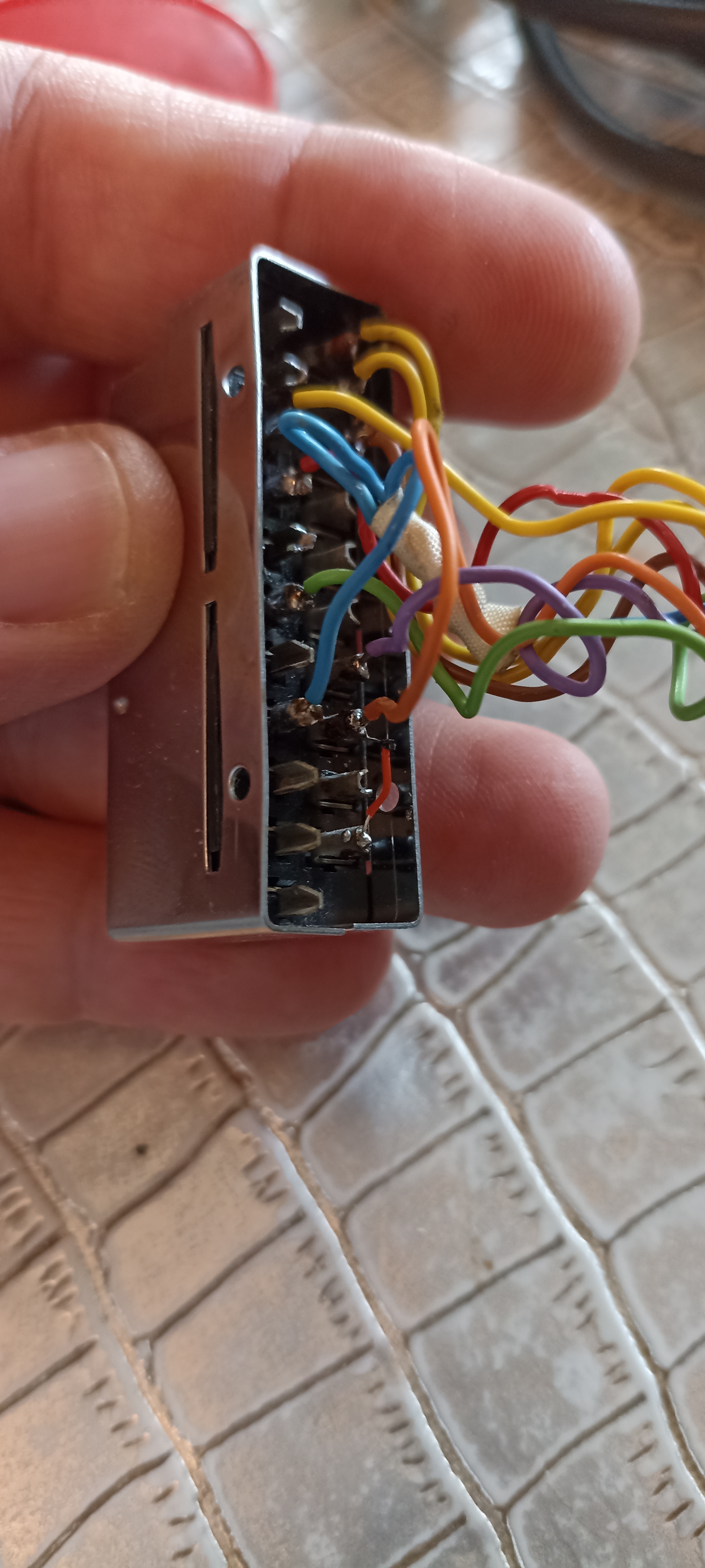

Un petit pont orange de la pin 6 à la pin 2 et c'est joué. Thx Jipe
La FM sonne parfaitement.
J'ai testé deux Manbow 2 et ..
Une sonne faiblement et par à-coups..
L'autre sonne plus fort mais là aussi avec des à-coups.
Les FS-A1WX sont réputés problématiques avec la scc?
J'ai pas pensé à tester avec une vrai scc pour vérifier si le problème est aussi present ou alors seulement sur les "Manbow 2"

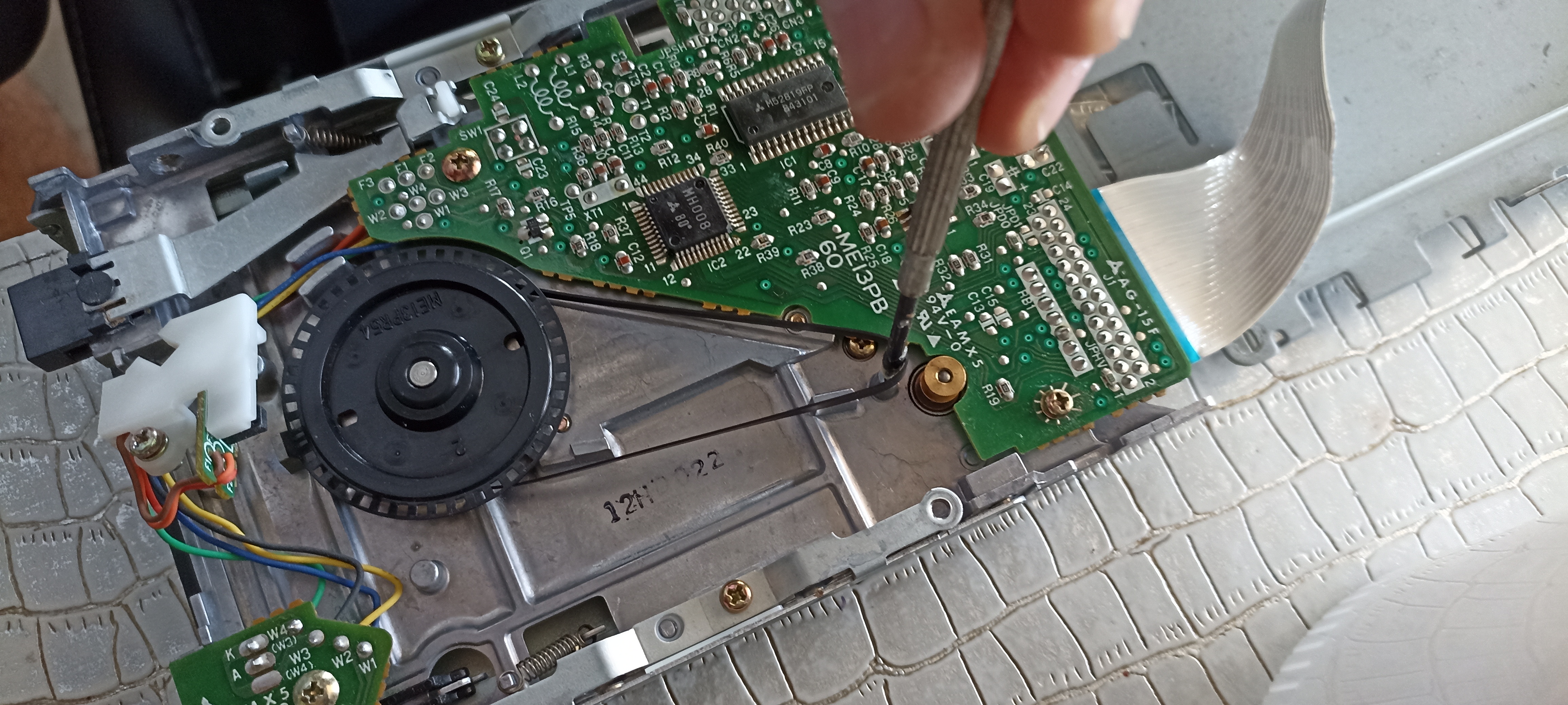

Côté lecteur de disquettes, j'ai fait infuser la courroie dans de l'eau chaude ce qui a eu pour effet de lui rendre une forme bien circulaire et réduit significativement sont diametre. En bref, ça lui a filé un petit coup de jeune

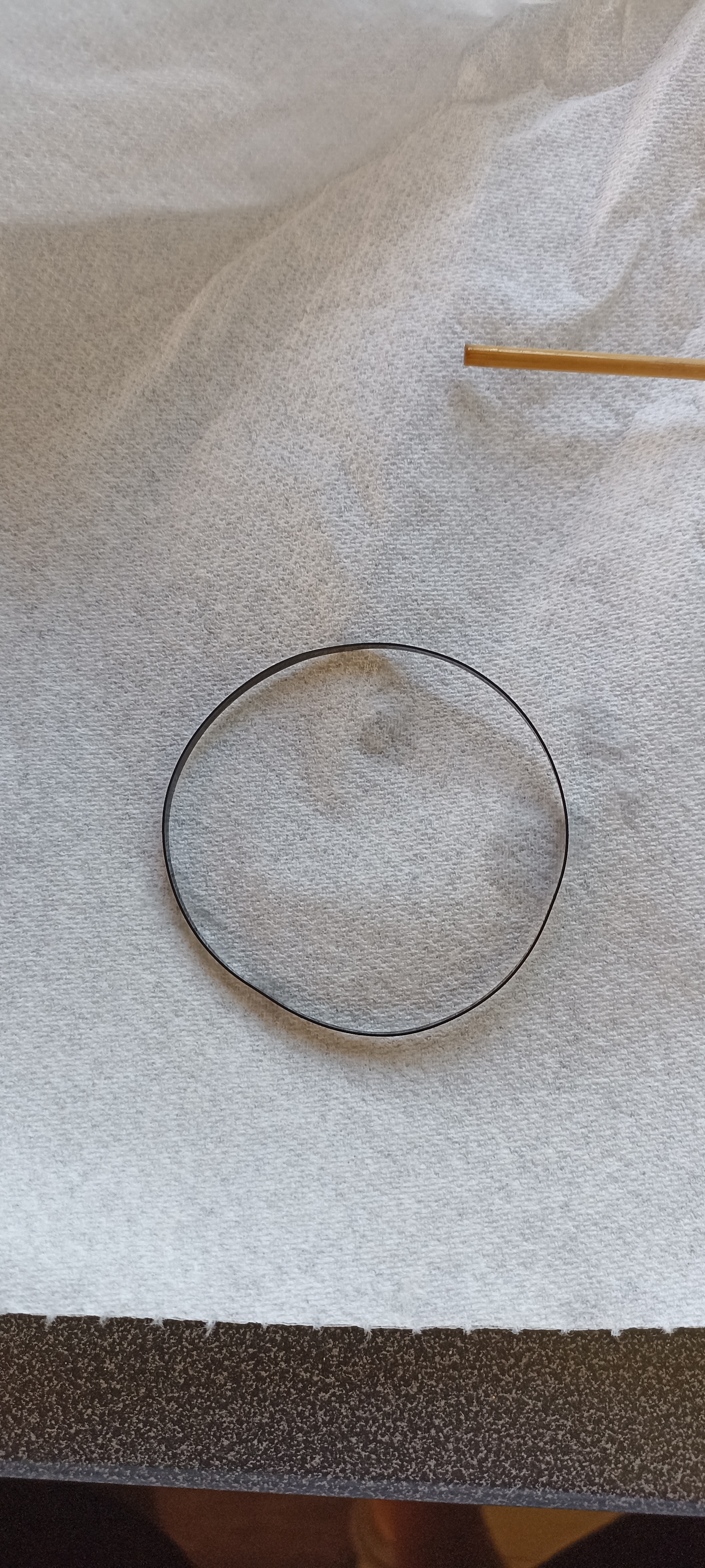

On voit bien sa "rondité" retrouvée.
On voit bien que le diamètre a diminué.

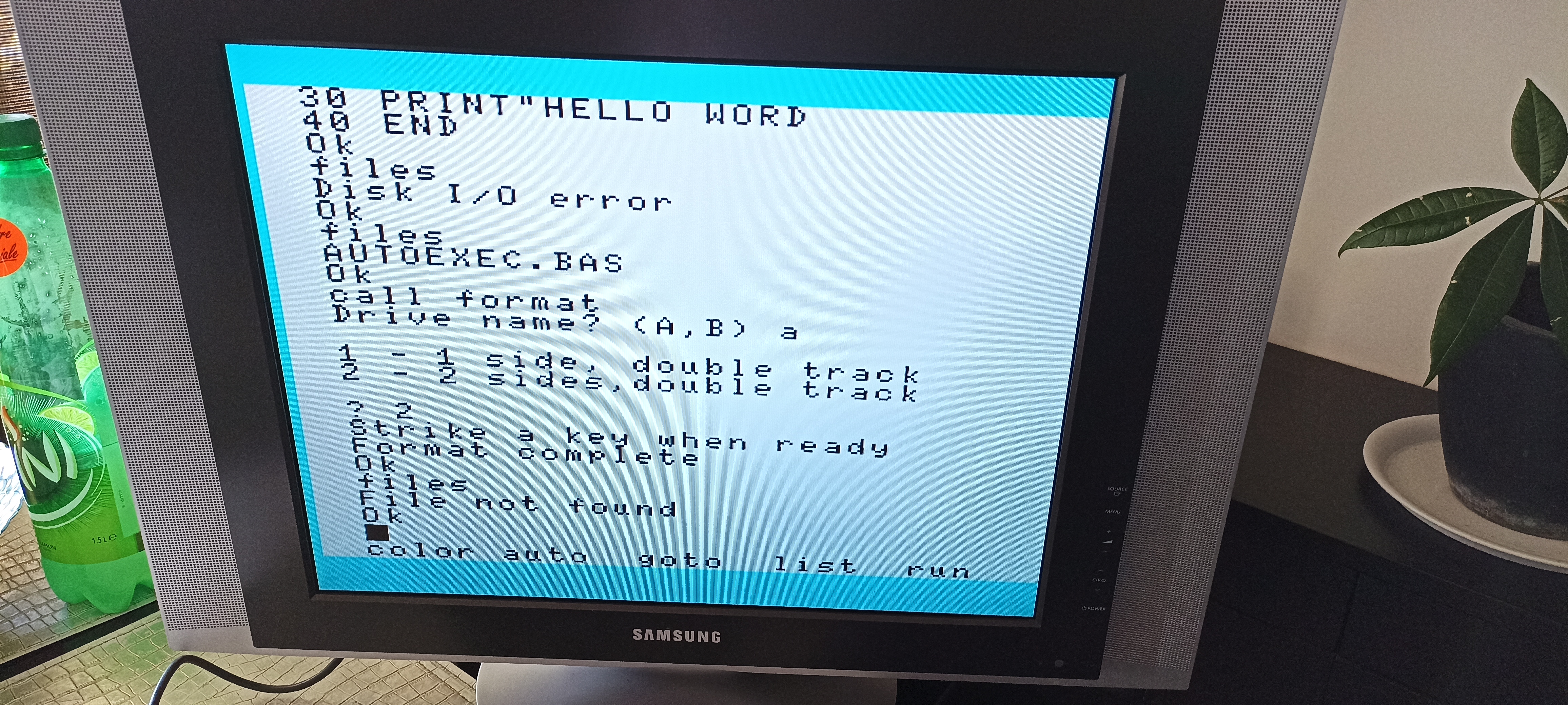

Ça a l'air de fonctionner
Pas sûr que ça tienne dans le temps mais on verra bien lol
Édit: je viens de vérifier avec des scc véritables et aucun problème n'est à déplorer.
Il semble donc que ce soit les cartouches "manbow 2" équipés du [Xilink Spartan XC3S50AN TQ144AGQ0937 D4014834A ] qui pose problème.
Peut être les condensateurs ont ils vieillis trop vite ?!? Edité par igal Le 30/09/2021 à 13h28
La FM sonne parfaitement.
J'ai testé deux Manbow 2 et ..
Une sonne faiblement et par à-coups..
L'autre sonne plus fort mais là aussi avec des à-coups.
Les FS-A1WX sont réputés problématiques avec la scc?
J'ai pas pensé à tester avec une vrai scc pour vérifier si le problème est aussi present ou alors seulement sur les "Manbow 2"
Côté lecteur de disquettes, j'ai fait infuser la courroie dans de l'eau chaude ce qui a eu pour effet de lui rendre une forme bien circulaire et réduit significativement sont diametre. En bref, ça lui a filé un petit coup de jeune
On voit bien sa "rondité" retrouvée.
On voit bien que le diamètre a diminué.
Ça a l'air de fonctionner
Pas sûr que ça tienne dans le temps mais on verra bien lol
Édit: je viens de vérifier avec des scc véritables et aucun problème n'est à déplorer.
Il semble donc que ce soit les cartouches "manbow 2" équipés du [Xilink Spartan XC3S50AN TQ144AGQ0937 D4014834A ] qui pose problème.
Peut être les condensateurs ont ils vieillis trop vite ?!? Edité par igal Le 30/09/2021 à 13h28
Il semble donc que ce soit les cartouches "manbow 2" équipés du [Xilink Spartan XC3S50AN TQ144AGQ0937 D4014834A ] qui pose problème.
il ne faut pas oublier que dans cette cartouche la SCC est juste émulée
j'ai regardé sur ma cartouche Manbow 2 le son sort directement d'une broche du Xilink donc pas de capa en cause sur la sortie son a priori
par contre les capas 47 µF sur les alims sont du même type que celles qui fuient sur les plaques HIC de certains MSX
igal
Membre non connecté
Conseiller Municipal
J'ai démonté la carte mère et aucun condensateur n'a l'air d'avoir coulé.
Il y a bien 2 condensateurs 470uF 35v à proximité immédiate de l'alimentation.
Nb:proximité via le connecteur CN1
J'ai dessoudé et voici les valeurs:
C36 480uF soit 2% de plus.
C35 494uF soit 5% de plus.
Je sais pas si on est dans la tolérance avec 5% de capacité en plus sur c35
Sachant qu'il est polarisé, l'écart de valeur est peut être plus problématique que sur un condensateur libre
Autre approche, sachant quil n'y a pas de soucis avec les vraies SCC, peut être que le greffon d'un condensateur non polarisé (comme sur les vraies SCC) sur Manbow 2 résoudrait ces problèmes
Autre question si tu veux bien
J'ai trouvé nulle part l'Upgrade 64ko => 128ko.
On trouve bien du 64ko => 256ko ou encore 64ko => 512ko mais pas de 64 => 128
Du coup, peux tu valider mon idée par ton expertise s'il te plait
Sachant qu'avec les 64ko de ram, impossible d'utiliser la CF sunrise.
Pour atteindre les 128ko, j'ai pensé à monter en gigogne sur les deux 81464 en place (64ko) deux autres Drams
Sachant que j'ai sous la main les Dram suivantes:
4 x 41464 (64kb en 4bits)
5 x 4464 (64kb en 4bits)
J'ai pensé procéder comme suit:
1) Je redresse les pattes 16 [Cas] des 2 x 41464.
2) Je monte en gigogne les 2 x 41464 par dessus les 2 x 81464.
3) Je relie les pattes 16 [Cas] des 2 gigognes 41464 à la pin 50 signal [MCAS1#] du T9769.
4) Je coupe (J2) et je Shunt (J3)
"En position 128ko"
5) Je laisse [Mpsl1%] tel quel à savoir [Low].
Voici le pinout des différents composants:

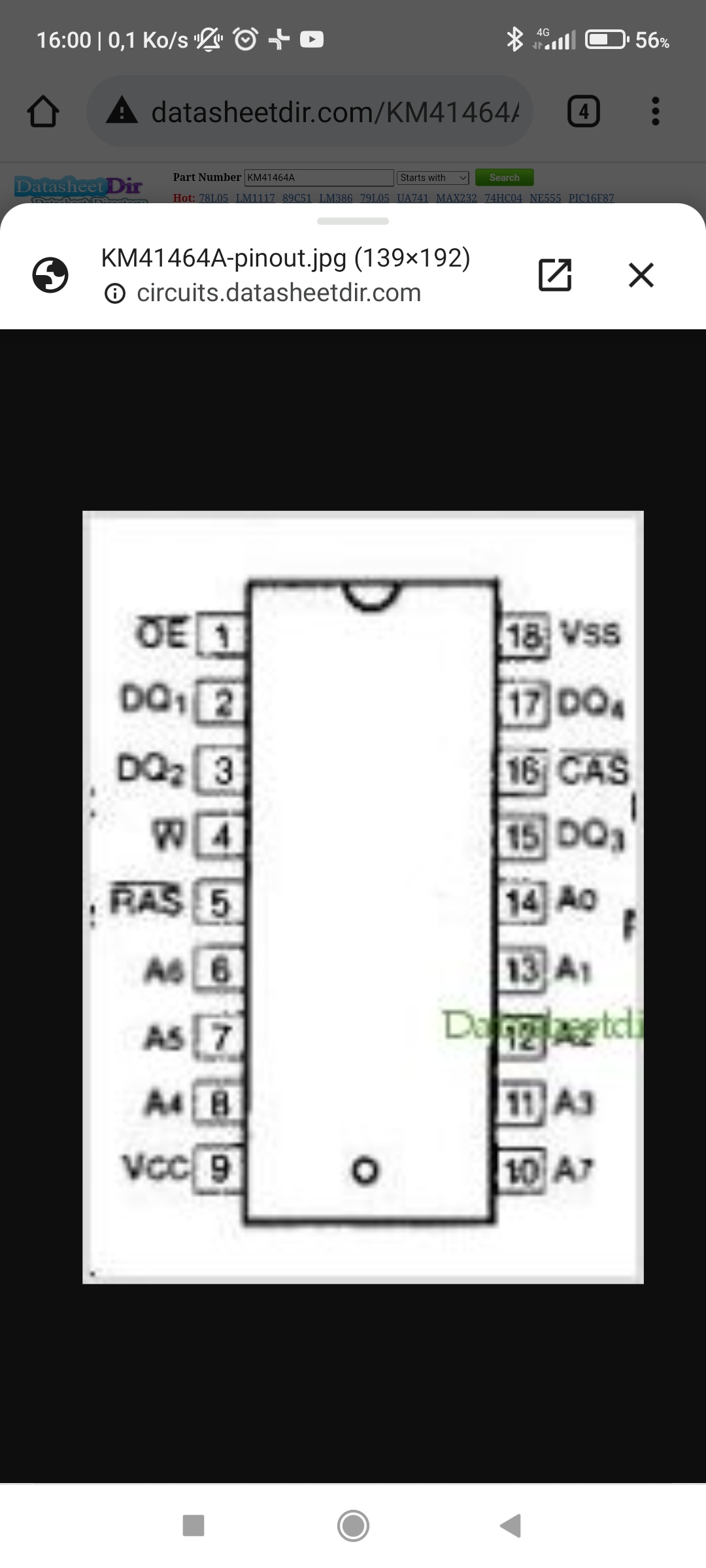

41464 pinout:

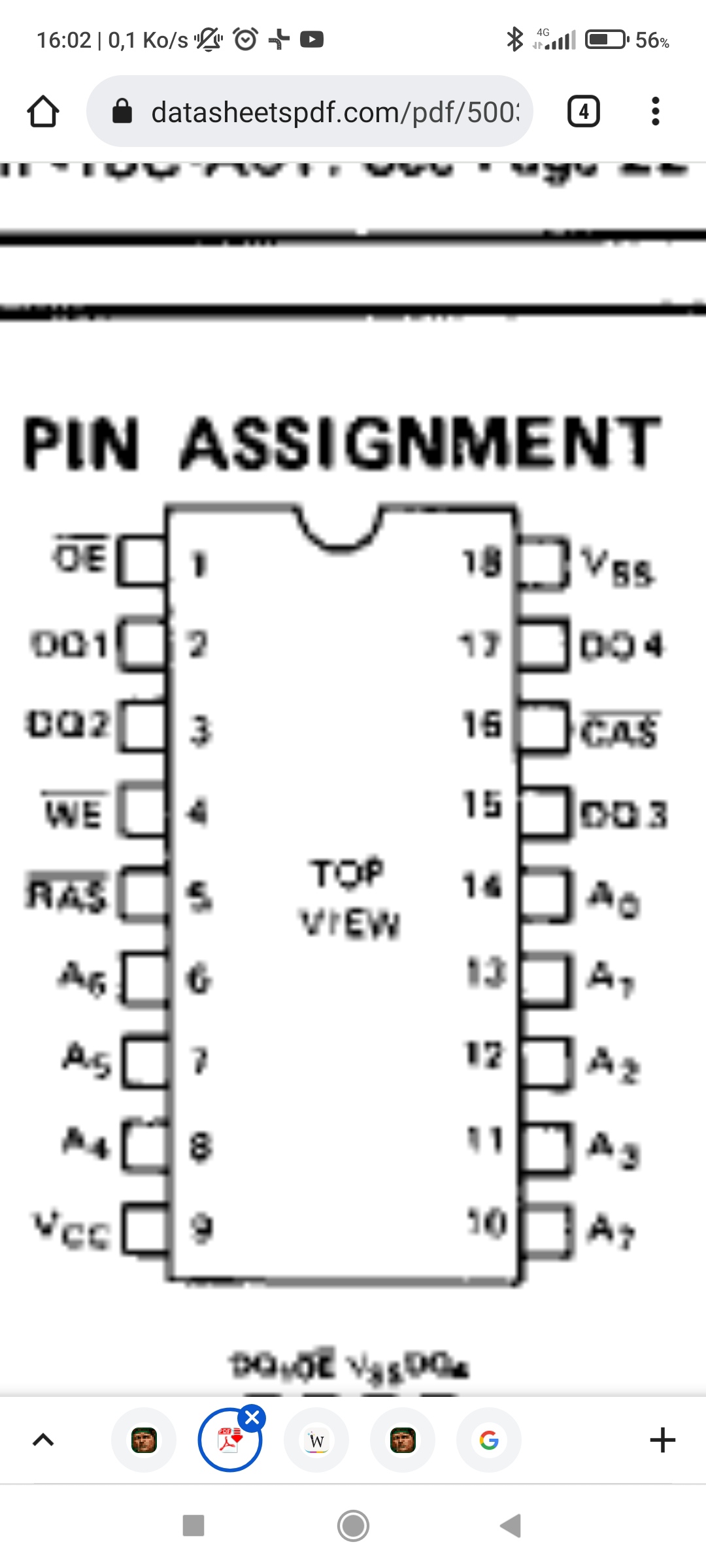

81464 pinout:

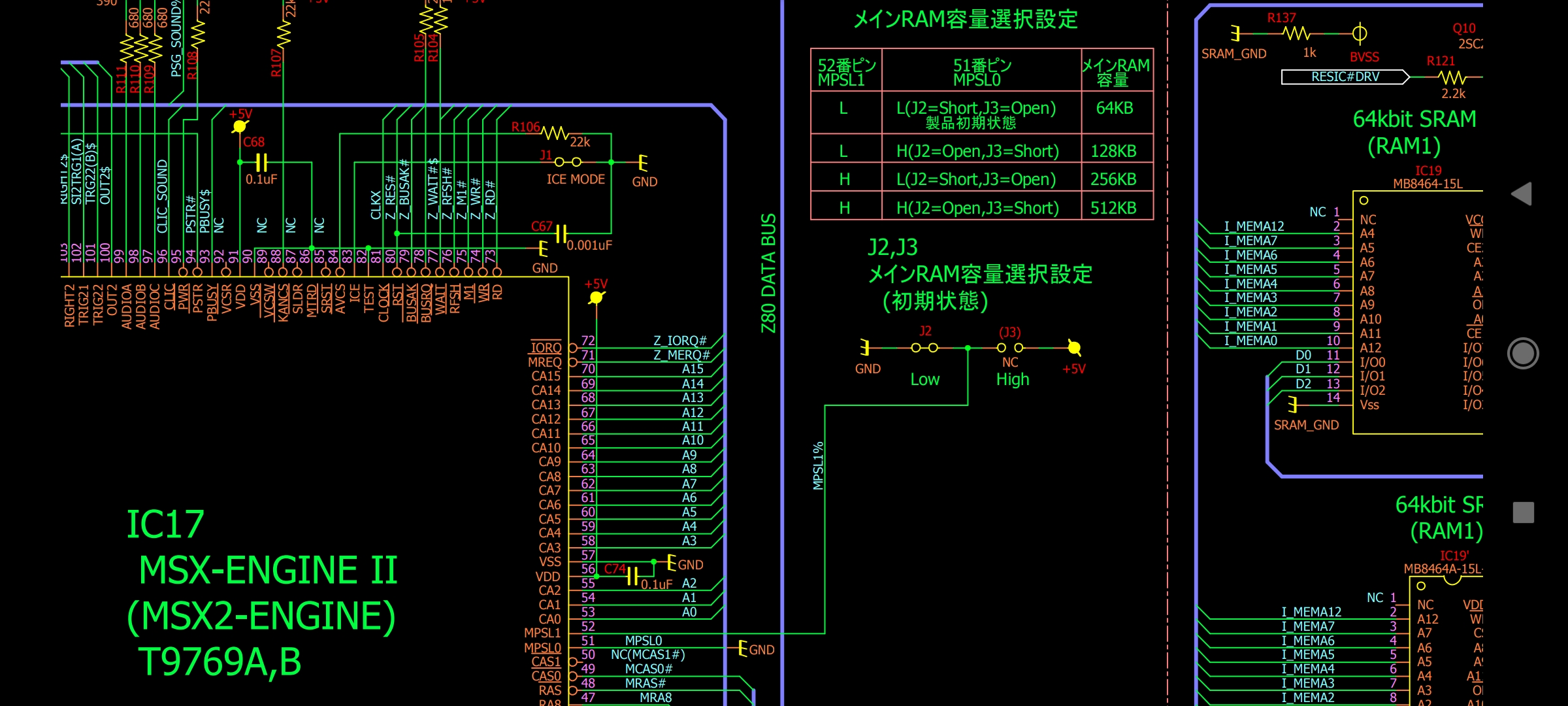

FSA1-WX.
L'idée me semble juste mais je préfère avoir ton avis d'abord
Merci. Edité par igal Le 02/10/2021 à 20h58
Il y a bien 2 condensateurs 470uF 35v à proximité immédiate de l'alimentation.
Nb:proximité via le connecteur CN1
J'ai dessoudé et voici les valeurs:
C36 480uF soit 2% de plus.
C35 494uF soit 5% de plus.
Je sais pas si on est dans la tolérance avec 5% de capacité en plus sur c35
Sachant qu'il est polarisé, l'écart de valeur est peut être plus problématique que sur un condensateur libre
Autre approche, sachant quil n'y a pas de soucis avec les vraies SCC, peut être que le greffon d'un condensateur non polarisé (comme sur les vraies SCC) sur Manbow 2 résoudrait ces problèmes
Autre question si tu veux bien
J'ai trouvé nulle part l'Upgrade 64ko => 128ko.
On trouve bien du 64ko => 256ko ou encore 64ko => 512ko mais pas de 64 => 128
Du coup, peux tu valider mon idée par ton expertise s'il te plait
Sachant qu'avec les 64ko de ram, impossible d'utiliser la CF sunrise.
Pour atteindre les 128ko, j'ai pensé à monter en gigogne sur les deux 81464 en place (64ko) deux autres Drams
Sachant que j'ai sous la main les Dram suivantes:
4 x 41464 (64kb en 4bits)
5 x 4464 (64kb en 4bits)
J'ai pensé procéder comme suit:
1) Je redresse les pattes 16 [Cas] des 2 x 41464.
2) Je monte en gigogne les 2 x 41464 par dessus les 2 x 81464.
3) Je relie les pattes 16 [Cas] des 2 gigognes 41464 à la pin 50 signal [MCAS1#] du T9769.
4) Je coupe (J2) et je Shunt (J3)
"En position 128ko"
5) Je laisse [Mpsl1%] tel quel à savoir [Low].
Voici le pinout des différents composants:
41464 pinout:
81464 pinout:
FSA1-WX.
L'idée me semble juste mais je préfère avoir ton avis d'abord
Merci. Edité par igal Le 02/10/2021 à 20h58
igal
Membre non connecté
Conseiller Municipal
Un doute sur la pin 51 [MPSL0] de T9769 qui est actuellement sur GND!
Le tableau indique pour 128ko:
Pin 52 [MPSL1] donc LOW.
Pin 51 [MPSL0] (J2 open), (J3 shurt).... Cependant, la pin 51 est actuellement sur GND et donc reliée à aucun jumper!
La pin 51 n'est donc pas reliée aux jumper j2, J3
Ce qui voudrait dire qu'il faut "couper" la pin 51 de [GND] pour la relier à la la position "shurt" de J3!
Et puisque Pin 52 [MPSL1] doit lui être configuré tel que J2 est ouvert et J3 est fermé...
Au final, cela revient à couper J2, shunter J3 et relier les signaux [MPSL1] et [MPSL0] ensemble!
Du coup, la colonne de gauche du tableau est erronée en indiquant [MPSL1] => LOW mais aurait dû indiquer [MPSL1] => HIGH!
Enfin... Je crois lol Edité par igal Le 02/10/2021 à 17h40
Le tableau indique pour 128ko:
Pin 52 [MPSL1] donc LOW.
Pin 51 [MPSL0] (J2 open), (J3 shurt).... Cependant, la pin 51 est actuellement sur GND et donc reliée à aucun jumper!
La pin 51 n'est donc pas reliée aux jumper j2, J3
Ce qui voudrait dire qu'il faut "couper" la pin 51 de [GND] pour la relier à la la position "shurt" de J3!
Et puisque Pin 52 [MPSL1] doit lui être configuré tel que J2 est ouvert et J3 est fermé...
Au final, cela revient à couper J2, shunter J3 et relier les signaux [MPSL1] et [MPSL0] ensemble!
Du coup, la colonne de gauche du tableau est erronée en indiquant [MPSL1] => LOW mais aurait dû indiquer [MPSL1] => HIGH!
Enfin... Je crois lol Edité par igal Le 02/10/2021 à 17h40
TurboSEB
Membre non connecté
Conseiller Municipal
igal :
Côté lecteur de disquettes, j'ai fait infuser la courroie dans de l'eau chaude ce qui a eu pour effet de lui rendre une forme bien circulaire et réduit significativement sont diametre. En bref, ça lui a filé un petit coup de jeune
On voit bien sa "rondité" retrouvée.
On voit bien que le diamètre a diminué.
Ça a l'air de fonctionner
Pas sûr que ça tienne dans le temps mais on verra bien lol
Côté lecteur de disquettes, j'ai fait infuser la courroie dans de l'eau chaude ce qui a eu pour effet de lui rendre une forme bien circulaire et réduit significativement sont diametre. En bref, ça lui a filé un petit coup de jeune
On voit bien sa "rondité" retrouvée.
On voit bien que le diamètre a diminué.
Ça a l'air de fonctionner
Pas sûr que ça tienne dans le temps mais on verra bien lol
Rien qu'en visualisant la scène,
Qui a dit que nos chercheurs trouvés rien !
Aaah Sacré Igal
Je ne sais pas de quel matière c'est fait, caoutchouc probablement.
J'ai vue dans une émission de TV sur la rénovation de voiture, dernièrement, utilisée un sèche cheveux sur les "plastiques" des voitures pour les rénové et faire ressortir les "huiles" qui compose la surface et le plastique retrouvé sont éclat et sa couleur d'en temps, alors p'tet que ce qui fonctionne sur une courroie, fonctionnerait sur un plastique de MSX ?
Ah oui j'oublier les Philips c'est de la bakélite Edité par TurboSEB Le 02/10/2021 à 18h40
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
igal
Membre non connecté
Conseiller Municipal
TurboSEB
Membre non connecté
Conseiller Municipal
Après une rapide recherche sur internet, y a un Type (qui préfère rester anonyme) qui utilise du "Vigor" pur (le produit ménager pour nettoyer les sols), ensuite il laisse séché sans rincer, il paraît que ça marche aussi sur tout caoutchouc, chaussures et toutes les courroies...
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
J'ai trouvé nulle part l'Upgrade 64ko => 128ko.
On trouve bien du 64ko => 256ko ou encore 64ko => 512ko mais pas de 64 => 128
On trouve bien du 64ko => 256ko ou encore 64ko => 512ko mais pas de 64 => 128
pour les 128Ko ton raisonnement semble logique mais le schéma a l'air inversé par rapport au tableau entre MPLS1 et MPLS0 ( a vérifier en vrai )
mais pourquoi se contenter de 128Ko sur ce MSX il est prévu pour passer facilement a 256Ko de mémoire
tu dessoude les 2 rams 4 x 64K, tu soude 2 rams 4 x 256k dans l'emplacement libre qui est prévu pour
tu change les strap J2 et J3 et c'est fini
pour la bidouille en 128Ko ou 512Ko il faut dessouder la pin 51 pour la relier au +5V
regarde ici il y a les détails et les photos pour 256Ko et 512Ko
https://manualzz.com/doc/19765702/panasonic-msx2--computer-256-512kbytes-internal-memory-up...
