Le 04/05/2020 à 16h32

Reprise du message précédent

en effet EC1 a l'air HS , ça ne coute rien de le remplacer ;)


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/05/2020 à 13h48
grace a ta plaque nettoyée j'ai commencé a faire le schéma

en fait c'est un redressement mono-alternace avec une seule diode regarde dans le lien ci-aprés

110V sans la capa !!

https://www.electronique-et-informatique.fr/Electronique-et-Informatique/Les_circuits_redresseurs.php


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 06/05/2020 à 15h42
Donc si capa HS, 2x moins de puissances et en plus ça doit chauffé j'imagine :tea



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/05/2020 à 16h16
comme igal a bien nettoyé la plaque j'ai nettoyé ce post ;)


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/05/2020 à 17h39
je ne suis pas sur pour le transistor Q1 ,il ne faudrait sa référence


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 11/05/2020 à 11h22
Voici le complement d'informations concernant D1 et D2.

D1 [0,600] [IN4007 MIC]
D2 [0,608] [IN4007 MIC]

Pour rappel:
D3 [0,522] [FR107 MIC]
D4 [0,470] [BYV26C BUFAN]
ZD1 [0,733]
EC1 [0,03nF] [400v 10uF]
EC2 [208uF] [25v 220uF]
EC5 [1,007uF [50v 1uf]

J'essaie de limiter les points de chauffe et pour cause, les pistes sont assez fragiles :(
J'attends tjrs le condensateur 400V entre le 7 et 14 Mai :p


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 11/05/2020 à 15h50
D1 et D2 sont des diodes classiques

D3 est une diode fast recovery utilisée dans ce type d'alim

D4 est une very fast recovery

je te rappelle que sur mon schéma les apellations ne correspondent a ce qui est marqué sur la plaque

en plus il a l'air de manquer une diode :| , je regarde


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 11/05/2020 à 16h19

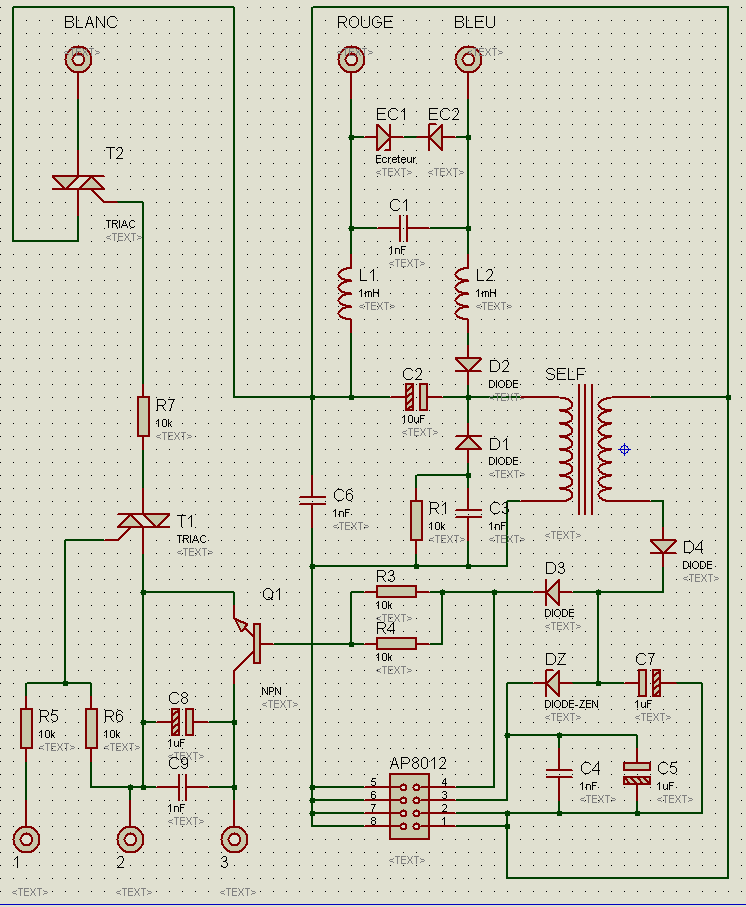

voila le schéma corrigé je vais effacer l'autre



:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 14/05/2020 à 12h37
Bonne nouvelle :)

J'ai recu le condensateur 10uF 400V [EC1] (C2 sur ton Schéma) en remplacement de l'ancien qui affichait une valeur de 0,03nf sur le capacimètre.

Je teste le Condensateur neuf qui affiche instantanément la valeur de 9,50uF au capacimètre.

Je remplace donc l'ancien condensateur et je branche le tout afin de tester le bon fonctionnement et là, bonne nouvelle, le tableau de bord s'allume, la diode bicolore change de couleur selon la commande entrée et l'affichage cristaux liquides affiche de nouveau les infos.

Merci à tous pour vos conseils et spécialement à Jipe pour son débug à distance :)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/05/2020 à 15h09
oui super nouvelle mais une derniére question : est ce quelle chauffe ?


:noel
Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 14/05/2020 à 15h39
Si elle chauffe tu vas pouvoir envoyer des bon petits plats sous vide à Jipe ^^

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 14/05/2020 à 20h36
@Jipe: Oui, je l'ai mise en chauffe et elle fonctionne :top

On a acheté cette mijoteuse il y a presque 10 ans et ma femme l'utilise chaque semaine pour préparer un plat traditionnel de Chabat qui mijote depuis le Vendredi après midi au samedi après midi soit 24 heures au moins non stop!

Grosso modo, elle a 8000 heures d'utilisation :)

Voici en vidéo la recette pour environ deux personnes :lol

Nb: Ce plat se termine par la sieste des anciens :lol

Pour les currieux: Un autre ustensile de cuisine utilisé traditionnellement par les familles juive est "la plata", il s'agit d'une grande plaque de cuisson dédiée qui à le défaut monter très fortement en température puis le thermostat coupe et ca recommence. La cuisson n'est pas aussi subtile que dans la mijoteuse qui produit une monté en température très lente, elle est équipé d'une sonde placée au coeur du plat en cours de cuisson et la baisse de température est très longue est progressive. Tous ces éléments mis bout à bout permettent d'obtenir un plat très digeste et tous ses ingrédients gardent une consistance plus agréable qu'une cuisson sur une "plata" :kiss


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 14/05/2020 à 21h31
Presque un an d'utilisation cumulé en 10ans de temps, c'est fort quand même :glass costaud le bestiau :|
Perso je me suis acheté un modèle plus évolué que l'on ne présente plus tellement c'est mondialement reconnu par des millions de Fans sur la planète...... Le TurboS.. le Cookeo de Moulinex, à tel point que si vous en avez pas un c'est que vous avez loupé votre vie culinaire :D
C'est un plaisir de préparer des repas avec ça :top Edité par TurboSEB Le 14/05/2020 à 21h32



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 14/05/2020 à 22h04
Ca me rappelle que je me suis posé pendant quelques temps des questions sur une fonction "S" de mon four, avant de me rendre compte que c'était la fonction "Shabbat" qui permet de ne pas rallumer le four le samedi..

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/05/2020 à 13h42
est ce de l'obsolescence programmée au bout de 10 ans ?
en tout cas c'est sur qu'une capa sur un redresseur mono-alternance elle soufre

c'est donc reparti pour 10ans ;)
pense a commander une capa de rechange pour la prochaine fois

et surtout bon appétit

Citation :
Nb: Ce plat se termine par la sieste des anciens


et tu en fait parti ?


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 15/05/2020 à 20h37
JIPEMSX :

Citation :
Nb: Ce plat se termine par la sieste des anciens


et tu en fait parti ?


Non... Mais je compte bien entamer des pourparler pour mon demi siècle :fou

C'est important la tradition :tchin
