Affichage Public [Résolu] Mijoteuse CuisineArt PSC650E Tentative de réparation d'une Mijoteuse.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 01/05/2020 à 15h01
Salut à tous.

J'essaie de réparer la mijoteuse dans laquelle ma femme nous fait de très bon petits plats :D

D'un coup d'un seul, la mijoteuse "CuisineArt PSC650E ne donne plus aucun signe de vie, pas même le moindre voyant allumé, aucun signe de vie.

Je démonte la structure très chiante et me retrouve avec 2 modules électroniques.

Le premier module est un Transformateur qui génère du 110V et du 9V.

On trouve du 110V sur la majeur partie de la carte et s'arrête la ou la bakélite est découpée.

La partie 9V n'est présente que dans une infime partie de la carte sur une piste qui regroupe:
1 condensateur polarisé [ identifiée EC5 sur la carte]
1 diode [ identifiée D3 sur la carte]
1 AP8012 Pin 4 (Vcc) [Identifiée U1 sur la carte]

Teste prise débranchée sans déssouder:
Je teste la diode (sonde noir coté anneau de la diode) et je trouve la valeur 0.540
Je teste la diode (Sonde rouge coté anneau de la diode) et je trouve 2.718

Sur tout le reste du circuit, il n'y a aucune tension a part la partie 110V mais elle est localisée de l'autre coté du découpage dans la bakélite .

Voici quelques photos si jamais :p
https://photos.app.goo.gl/BWXifUhSL7D49Nca6 Edité par igal Le 14/05/2020 à 12h38


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 01/05/2020 à 15h26


Voici une photo pour mieux comprendre :(


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 01/05/2020 à 16h45
datasheet du Ap8012 avec schéma type a la fin
c'est donc une alim a découpage
il faut tester toutes les diodes en dessoudant au moins une patte sinon il y a des retours par le circuit
aux bornes de la grosse capa tu doit trouver 300V continu environ
je regarde les photos de plus prés ;)

https://www.ait-ic.com/uploads/2016-10/04/_1475550409_ku2sf9.pdf


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 01/05/2020 à 16h53
le composant sur le radiateur est un triac
je commencerais par le changer si le 300V est bon

https://media.digikey.com/pdf/Data%20Sheets/NXP%20PDFs/BT138%20Series.pdf


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 01/05/2020 à 17h33
Merci pour ton expertise Jipe :)

Demain, je noterai les tensions prises sur tout la bakélite et indiquerai facilement sur une photo.
Il y a 3 diodes mais je savais pas qu'il fallait les dessouder pour vérifier :p

Encore Thx :top


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 01/05/2020 à 18h45
moi j'en vois 4 en tout D1 D2 D3 et D4
ça doit faire le pont redresseur

fait gaffe aux 300V ça pique et le condo reste chargé un moment ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 02/05/2020 à 13h55
Salut Jipe.

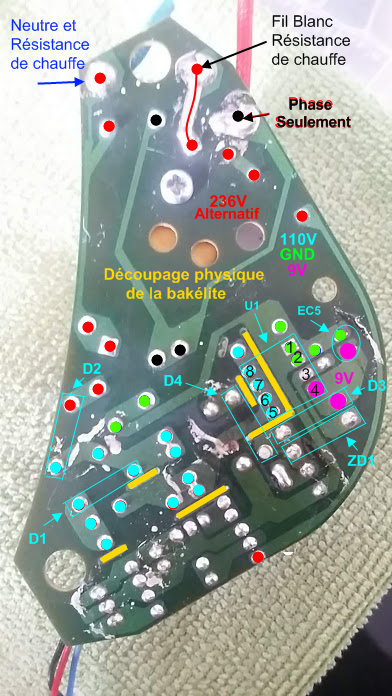

Voici comment se présente les relevés des tensions "Sans avoir déssoudé pour le moment"!


236v alternatif au nord.
110v dans la partie centrale.
9v dans une infime partie Sud Est.

1) Je trouve 300v nul part, même pas sur le gros condensateur.
2) La Partie SUD ne donne aucune tension.

voici la photo:


Nb: Les trois fils tout au sud de la Carte sont reliées au tableau de bord digital de la mijoteuse ce qui signifie que l'on devrait s'attendre à une basse tension en sortie comme les 9V présents au SUD EST mais "arrêtés" au niveau de [D3], [D4] et [ZD1].

Je vais commencer par dessouder une patte de chaque Diode pour faire les relevés ainsi que le gros condensateur.
La Zener se contrôle avec les mêmes réglages que les Diodes au multimètre?


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 02/05/2020 à 13h57
la zener se controle pareil mais ne donnera pas les mêmes valeurs qu'une diode normale


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 02/05/2020 à 14h18

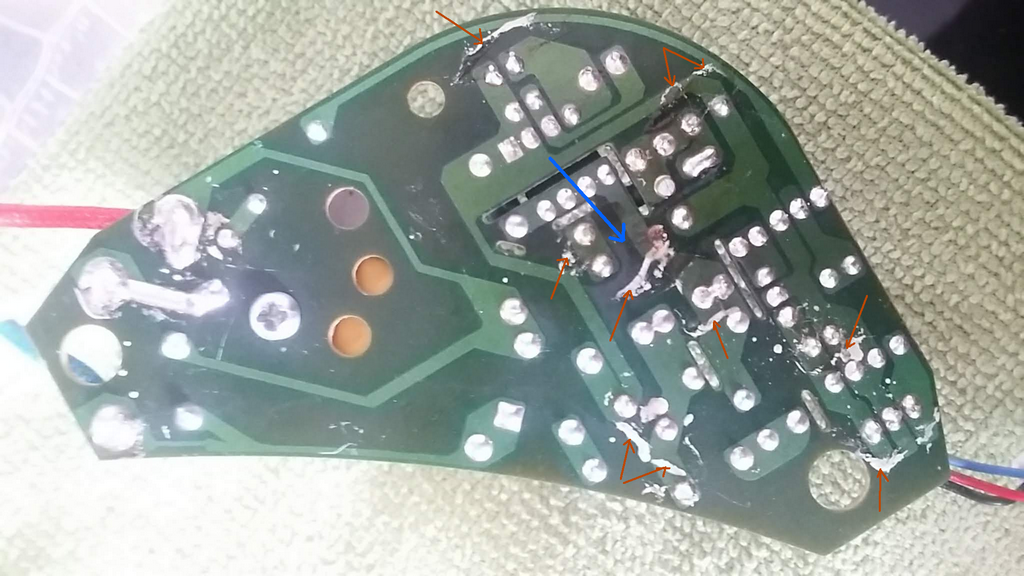

au regard des photos on dirait qu'il y a eu un échauffement ( en bleu ) et des armorçages ( en rouge ) si les traces diverses sont de l'étain



:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 02/05/2020 à 14h49
Voici donc les relevés:

D1 [0,605]
D2 [0,620]
D3 [0,522]
D4 [0,470]
ZD1 [0,733]
EC1 [0,03nF]
EC2 [208uF]

Les relevés Diodes et Zener un patte en l'air et la sonde négative coté anneau.
Les Condensateurs sont déssoudés et la sonde négative coté Moins.

Faut il d'autres relevés ou alors tu penses que le BT138 ne donne pas les bonnes tensions en sortie?
Voici une nouvelle photo de la platine, je l'avais nettoyé à l'alcool et à l'instant, j'ai dessoudé et ressoudé les Diodes et condos.
https://photos.app.goo.gl/yAeMAW4NV3YrXiXv7


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 02/05/2020 à 15h19
Questions :
c'était quoi les traces avant nettoyage ?
est ce que les références des 4 diodes sont identiques ?
les a tu pris aussi en tension inverse ?
quelles sont les valeurs marquées sur les condensateurs ( sur le 400V je vois 10µF )


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 02/05/2020 à 15h57
on dirait que D4 a chauffé en plus sa valeur est faible


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 02/05/2020 à 15h59
j'ai pas pensé a regarder....je ressors ca ce soir :)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 04/05/2020 à 15h42
Salut Jipe:

Je ne sais pas ce que c'était mais c'est parti facilement à l'alcool. Peut être un corps gras!

Toutes Diodes et le Zener pris l'envers affichent "00.00" sur le multimètre.

Les condensateurs affichent une valeur puis cette valeur augment de centième en centième très lentement pour se stabiliser vers la valeur que j'indique en dessous.

Nom du composant / Valeur Relevée / Valeur théorique.

D1 [0,605]
D2 [0,620]
D3 [0,522] [FR107 MIC]
D4 [0,470] [BYV26C BUFAN]
ZD1 [0,733]
EC1 [0,03nF] [400v 10uF]
EC2 [208uF] [25v 220uF]
EC5 [1,007uF [50v 1uf]

La valeur relevée sur EC1 semble être KO non? (0,03nF = 0,00003) en plus le condensateur semble légèrement gonflé dans sa partie inférieur (donc cachée par la bakélite).

J'ai un peu de mal à bidouiller sans casser des pistes, j'suis en mode double main gauche :fou


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 04/05/2020 à 16h32
en effet EC1 a l'air HS , ça ne coute rien de le remplacer ;)


:noel
Site web
Répondre
