Salut Jipe. Je te remercie d'avoir confirmé la chose.

J'ai réfléchi à une solution simple en créant un calque de couleur NOIR aux endroits ou l'on souhaite obtenir la transparence.
Par exemple, une image quelconque avec un CERCLE NOIR au centre permettra d'afficher des graphismes sur toute l'image sauf au centre qui sera transparent et laissera transparaître la vidéo diffusée par la source vidéo :top

Métalion insistait à juste titre sur le fait que le SCREEN 8 ne "connait pas la transparence".

Doit on en déduire que la couleur "Transparente" est un manque dans le BASIC msx ou alors une possibilité Hardware non exploité lors du design du VDP mais bel et bien existante? Edité par igal Le 02/02/2018 à 19h24


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Metalion Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 23/12/2009 à 15h32

Messages: 1489

Le 02/02/2018 à 20h47
Il n'y a pas en SCREEN8, de pixels "qui existent" et "qui n'existent pas". Ils existent TOUS, puisque nous sommes en mode bitmap.
Et ils ont TOUS une couleur, qui est directement encodée en valeurs RGB dans la VRAM.

La couleur 0 en SCREEN 8 est la couleur noire. Pas une couleur "qui n'existe pas", ni une couleur "qui pourrait être transparente". C'est la couleur noire.
Le VDP ne se pose pas de question quand il affiche un pixel, il génère tout simplement un point de couleur RGB correspondant à la valeur en VRAM.

Cependant, dans les 2 cas, vous parlez du V9958.
Il y a peut-être un mode de fonctionnement qui lui est spécifique.
A vérifier.


MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5814

Le 02/02/2018 à 21h21
Serait-ce un problème de remanance, de données en Vram : genre un rafraîchissement de la Vram qui se ferait à un cycle différents du Vdp ou du Z80 qui feraient que des données normalement changer au temps T devraient attendre le cycle suivant pour changer et donc seraient encore visible.?

Si j'ai bien compris, les données passe par le genlock, sont surimposer par SET VIDEO, passent par le Bus du Vdp et sont en VRAM uniquement que si il y a un COPY SCREEN.
Si tel est le cas mon explication serait caduc :oups Edité par TurboSEB Le 02/02/2018 à 21h46



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 02/02/2018 à 21h44
@metalion: en analogique, il y a deux deux façon de faire du noir.

1: ne mettre aucune couleur.
2: afficher une couleur la plus sombre disponible.

La description que je donne plus haut est juste pour forcer le trait sur ces deux possibilités.

La ou je voulais en venir c'est que:
Sur msx, lorsque l'on utilise la super impose, on arrive à obtenir un potentiel qui semble t il n'a évoqué aucun intérêt apparent à yamaha ou alors peut être est est-ce dans le cahier des charges du msx que cette possibilité ne présentait pas d'intérêt à l'époque.

De la même façon que numériser à la volée par le biais de copy screen n'a peut être jamais été envisagée alors que le potentiel existe bel et bien.

@turboseb: as tu la possibilité de faire le test sur un Sony sachant que les tiens sont d'origine et donc équipés d'un vdp 9938.
Dans le cas où cela fonctionne sur ton Sony, cela donnerait une réponse claire à savoir que le 9958 n'y ait pour rien et qu'en plus, la transparence est aussi possible sur Sony :)

Pour mémoire: http://rs.gr8bit.ru/Documentation/V9938-programmers-guide.pdf Edité par igal Le 03/02/2018 à 10h40


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 03/02/2018 à 14h47
je vais ressortir un 8280 d'origine pour l'occasion , en plus ça va lui faire prendre l'air


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 03/02/2018 à 17h59
De mon coté, lors de mes recherches sur le [VDP flash Pipline] sur Bluemsx, j'en étais arrivé à déterminer la taille d'image optimale à afficher avec le 8280 en super impose sous le Screen 8:

Une page blanche de la taille 320X240 dans laquelle je place l'image à "Numériser".
Le décors à numériser d'une taille de 256X212 qui doit être centrée à l'intérieur du cadre décrit au dessus.
Dans la pratique, il faut placer dans le cadre blanc, à 15 pixels du bord supérieur et 33 pixels du bord gauche ;)

Cette cote exacte permet de numériser une image parfaitement cadrée sous screen 8 en 256X212.
Par contre, encore une fois, ca reste de l'émulation et je ne sais donc pas si le ratio sera le même mais sait on jamais.

Il suffit de faire copyscreen et les images sont chargées à la demande :D

Voici un gabarit avec le logo MSX VILLAGE.


Il te suffit de faire STOP sur le MSX puis de lancer la lecture d'une vidéo quelconque avec SET VIDEO 2,0,0 activé bien sur :top


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 03/02/2018 à 20h20
voila les tests sont concluants il y a bien une transparence en screen 8 avec un V9938 , voir les images

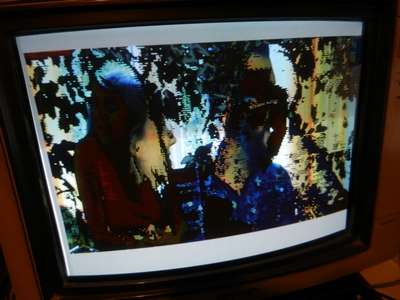

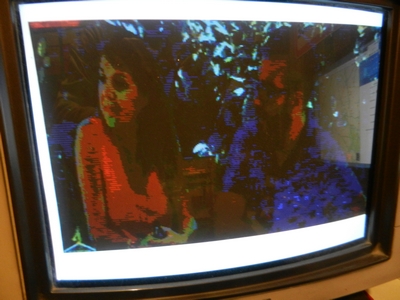

l'image TV

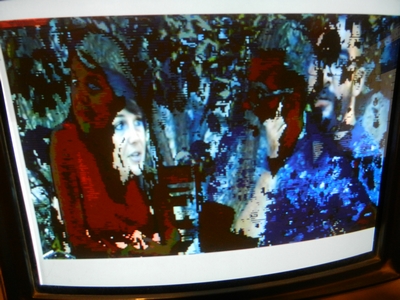

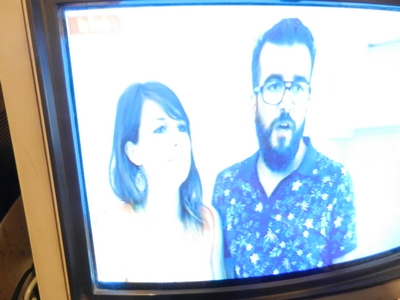

l'image Screen 8 par le copy screen

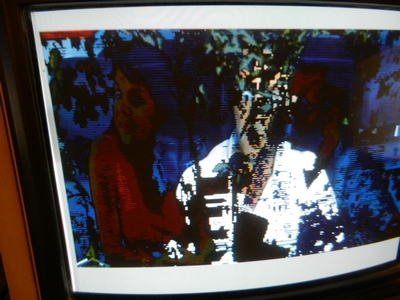

la transparence





:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 03/02/2018 à 21h28
C'est super jipe.

On peut donc profiter de la super impose en screen 8 mais en "préparant le terrain"par le flash d"un calque" dont la couleur noir devient le transparent :D

Ça me plaît comme est tordu :lol

Plus sérieusement, quelqu'un y trouvera bien une application intéressante pour le msx :top

Je suis curieux de voir le resulta d'une combinaison de bribes que j'ai précédemment travaillé avec bmp2msx pour en rendre certaines parties transparentes.

La question étant est ce que les bribes transparentes seraient interprétées comme transparentes ou noir lorsque l'on les "plaque" sur un fond qui est transparent la ou il était noir :fou Edité par igal Le 03/02/2018 à 21h36


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 04/02/2018 à 16h46
voici quelques préparatifs pour d'éventuels futurs tests :D

Les images sont en 256X212 mais dans un encadré de 320X240 qui correspond parfaitement à BlueMsx.
Reste à voir si ca colle à un vrai Msx.

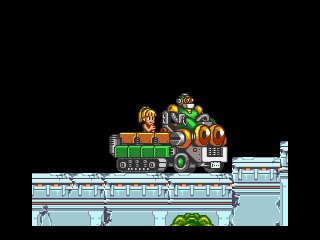

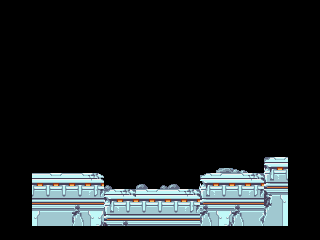

Images 0 puis 1

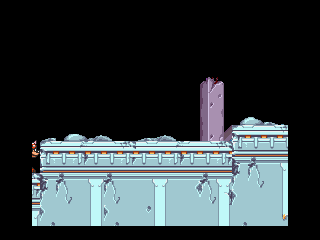

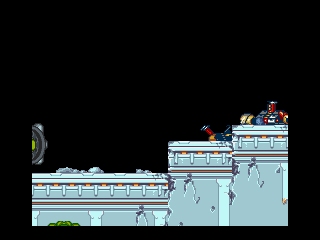

Images 2 et 3

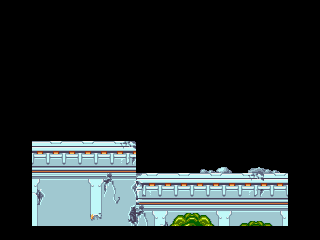

images 4 et 5

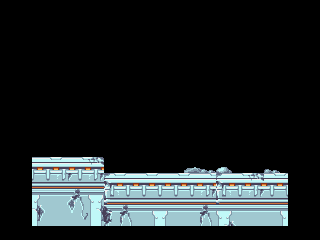

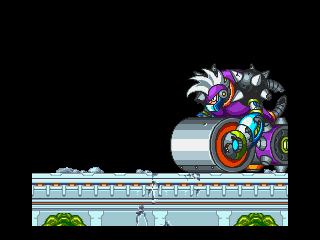

images 6 et 7

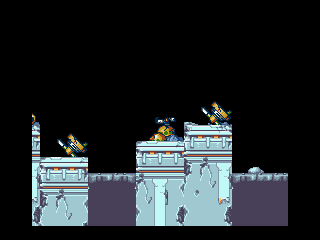

images 8 et 9

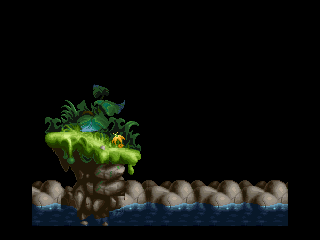

image A

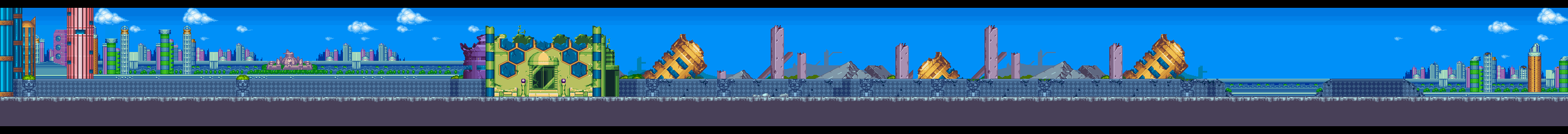

Voici maintenant, le BackGround que je vais devoir transformer en film dont la seule scène consiste en un scrolling horizontal.
Edité par igal Le 04/02/2018 à 16h50


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5814

Le 04/02/2018 à 18h00
Le background en scroll 256x212 en avi compressé 25im/s durée 1minute, 5mo
https://youtu.be/tXNRPK89r3k

Y'a une bande noire en haut et en bas j'ai essayé de placé au milieu. Edité par TurboSEB Le 04/02/2018 à 18h01



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 04/02/2018 à 18h55
@turboseb: la bande en haut et en bas c'est volontaire et calibré comme il le faut c'est à dire dans une hauteur totale de 240 pixels. L'image qui sera retenue lors de la numérisation fera 212 de haut et avec un peu de chance, elle sera parfaitement centrée :)

Si jamais il te prend l'envie de refaire la vidéo, essaie peut être un autre format de compression (moins compressé) et en 240 de haut :)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5814

Le 04/02/2018 à 20h46
Je vais te faire cela a mon retour de semaine samedi prochain en 240x212 , 1mn, non compressé :)



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5814

Le 10/02/2018 à 18h21
En 256x240p avec 25images seconde Pal:

J'ai essayé du Avi non compressé en capture d'écran pour se rapprocher au plus de l'original mais le fichier d'une minute fait 1Go :|

J'ai re essayé du Avi non compressé avec anti crénelage haute qualité et ça descend à 260Mo :siffle

J'ai re re re... re essayé pour aboutir à du Avi compressé avec anti crénelage haute qualité, pour un fichier de 6Mo :)

https://youtu.be/KKj7HEO4Adw



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3295

Le 10/02/2018 à 18h36
Ton lien ne fonctionne pas Seb :hum

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3295

Le 10/02/2018 à 18h54
Il me dit que la vidéo n'est pas disponible :oups

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 10/02/2018 à 21h31
Vidéo indisponible :(

Tu l'as mise en publique?


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
