Reprise du message précédent

Les 2 flash sont soudées, reste les raccords, les switchs, les resistances 4,7K (en commande )
Si ça fonctionne, il me restera plus que la sortie pure SCC avec led et (encore un switch )
Va falloir caser tout ça



Ce qui me fait:

3 x 4,7K ohm (ou 1x4,7k et 2x10K merci jipé )
1x LED bleu 3,3v + resistance 100 ohms max (pour reduire le 5v)
1x RCA femelle
1x poussoir (pour le flashage)
2x mini switch (pour permuter les flash et pour la sortie SCC)

Et de la chance pour que ça marche du 1er coup Edité par MSXlegend Le 18/12/2010 à 15h10

Attention TurboSEB, ce n'est pas un disque dur mais une ROM, on ne peux pas stocker des fichiers comme ça. Il est possible cepandant de convertir des dsk2rom, mais ce n'est pas pour autant qu'on puisse utiliser les zic comme bon nous semble. Il me semble qu'une fois converti en rom, c'est irreversible mais je n'ai pas toute la science infuse

La seule différence entre une disquette et une rom c'est que la disquette permette l'écriture sinon une rom construite avec des soft ne demandant pas l'écriture peut tourner sans problème. Preuve en est qu'il est possible de faire la chose en sens inverse. autre exemple la SD v2.2 il est tout a fait possible d'installer le dos, multi-mente et certains programmes sur la partition rom flash qui une fois l'autoexec installé devient une rom. (impossibilité d'écrire quoi que ce soit sur la partition.) (Je sais le sd V2.2 n'est pas prévue pour tourner avec multi-mente )

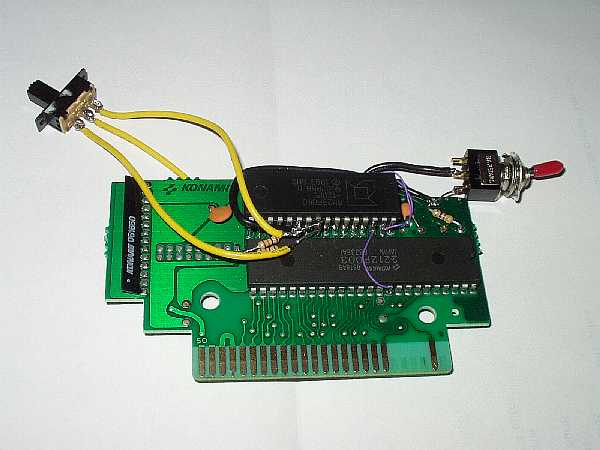

Voici le prototype de la multi megaflash rom scc (2x 512k)



J'ai fait quelque test:

-switch rom 1, flashage avec mgear2us.rom -> flash reussi, (reset) test ok le jeu metal gear 2 demarre
-switch rom 2, flashage avec nemesis3.rom -> flash reussi (reset) test ok, le jeu nemesis 3 demarre

Les flashages ont reussi.
Donc je remet en position rom1, nemesis 3 demarre etrange, normalement c'est metal gear 2
Je met en position 2, nemesis 3 demarre.

Conclusion:
La selection des roms fonctionnent sans probleme, mais au niveau du flashage, il semblerais que les rom se flash en meme temps avec la meme rom. Il reste donc ce petit probleme a resoudre. --> empecher le flashage des roms en simulTané
Edité par MSXlegend Le 03/01/2011 à 16h36

J'ai bien mi les resistances 10k sur les oe de chaque flash, je pensais essayer avec des 4,7k mais je pense que le pb est ailleur.
Je vais essayer toutes les version opf (sauf opfx qui n'est pas compatible) et voir

Je vais essayer de repérer la patte a deconnecter pour en graver une seule en attendant, apres tout, il faut bien la torturer un peu cette cartouche non !

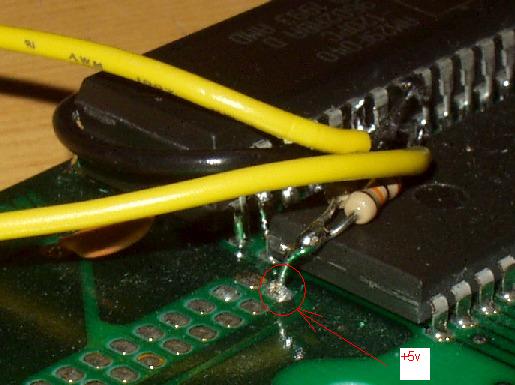

Le 5 volt c'est bien l'endroit ou il y a la resistance principal 4,7k ?

J'ai bien placé les 2 resistance sur le 5v, mais a un autre endroit
J'ai biensur testé la continuité du circuit avant de souder

c'est bien le + pas de probléme
si tu n'a pas de 4.7k met 2 x10k en paralléle pour voir si ça change quelque chose
