L'atelier Câble Vidéo RGB pour le Turbo R
Comme ca a été demander dernierement :
Rappel pour confectionner un cable video pour Sony 700 , panasonic et Turbo R , le cablage est dispo sur cette page : http://www.faq.msxnet.org/connector.html
Rappel pour confectionner un cable video pour Sony 700 , panasonic et Turbo R , le cablage est dispo sur cette page : http://www.faq.msxnet.org/connector.html
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
TurboSEB, le dernier message de Polaris a plus de 2 ans !
Depuis, on a ce qu'il faut au village.
http://www.msxvillage.fr/wiki/wiki.php?title=connecteurs-des-msx
Depuis, on a ce qu'il faut au village.
http://www.msxvillage.fr/wiki/wiki.php?title=connecteurs-des-msx

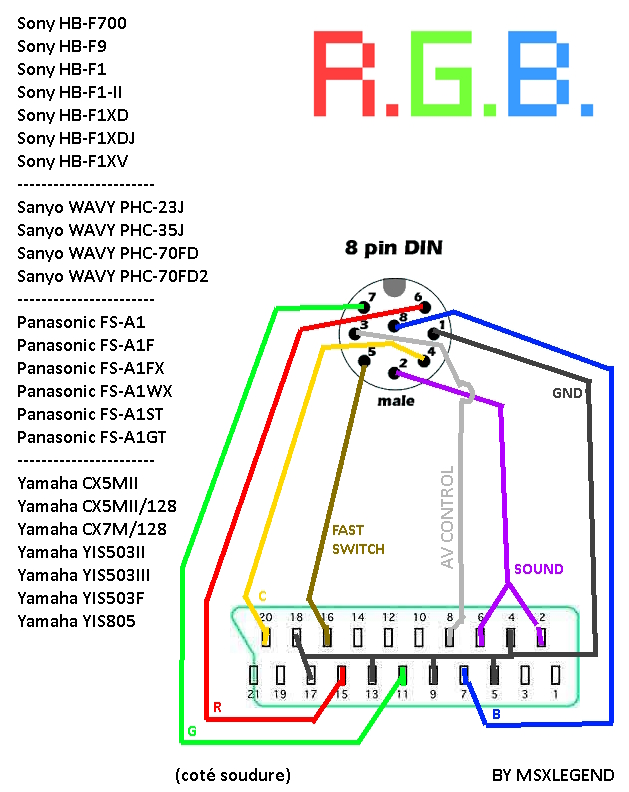

J'en profite pour poster mon shemas ici avec la liste des tous les msx compatible. (attention uniquement pour les modèle précisé dans la liste + la plupart des msx national, sakhr)
Vue coté soudures !
Edité par
MSXlegend
Le 22/04/2023 à 14h37
Vue coté soudures !
Edité par
MSXlegend
Le 22/04/2023 à 14h37
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
question stupide
, a priori pour tous ces modèles , sachant que les modèles AZERTY sont logiquement SECAM , est-ce le même câble ?
A noté que si ce cable fonctionne sur un Sony HBF700 (Pal ou Secam) , il doit logiquement fonctionné sur le HB500 (Ntcs) , le HBF500 (Pal) et le HBF900 (Ntcs) (a noté pour ce dernier qu'il y a aussi une interface péritel sur le module Multitelloper HBI-F900 , mais seulement une sortie moniteur RGB sur l'ordi)
Edité par
TurboSEB
Le 29/01/2025 à 15h07
, a priori pour tous ces modèles , sachant que les modèles AZERTY sont logiquement SECAM , est-ce le même câble ?A noté que si ce cable fonctionne sur un Sony HBF700 (Pal ou Secam) , il doit logiquement fonctionné sur le HB500 (Ntcs) , le HBF500 (Pal) et le HBF900 (Ntcs) (a noté pour ce dernier qu'il y a aussi une interface péritel sur le module Multitelloper HBI-F900 , mais seulement une sortie moniteur RGB sur l'ordi)
Edité par
TurboSEB
Le 29/01/2025 à 15h07
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
à question stupide réponse idiote
la péritel n'est pas en SECAM elle est en RGB donc elle va sur tous les MSX PAL ou NTSC
exemple pour les Sony la seule marque de MSX préférée dans le nord de la france :
HB-F700 HB-F500 HB-F1 HB-F1 HB-F1II HB-F1XD etc ont le même câble
la péritel n'est pas en SECAM elle est en RGB donc elle va sur tous les MSX PAL ou NTSC
exemple pour les Sony la seule marque de MSX préférée dans le nord de la france :
HB-F700 HB-F500 HB-F1 HB-F1 HB-F1II HB-F1XD etc ont le même câble
Merci pour cette réponse , au moins maintenant je sais
c'est logique , y'a une "puce video" dédié dans l'ordi ... Pal SECAM ou Ntcs ... le câble est universel (c'est un tuyau) .... le moniteur doit être compatible Pal SECAM ou Ntcs pour affiché la bonne trame
Nan je disais ca car avec mon Sony HBF700F (AZERTY SECAM donc) ce n'est que quand j'ai eu mon moniteur couleur péritel , bien des années plus tard , un CM8832 Philips , que le vendeur (Boulanger Dunkerque) m'a dis étonné quand je lui ai amené l'ensemble Sony700+Moniteur pour testé en réel , qu'il était étonné que Sony n'ai pas fournit le bon câble RGB , et s'est empressé de m'en vendre un autre qui allait bien . Jusqu'alors j'utilisé mon 700 sur un moniteur monochrome avec la seconde sortie video du 700, le câble avec la fiche jaune , j'avais pas de moyens a l'époque et je devais me contenté que de ca
. Donc a l'époque il y avait plusieurs câbles RGB possible chez SONY , est ce que celui que j'avais était une erreur de fourniture ou un câble défaillant ? ... J'ai pas la réponse
Par exemple les premiers numéros de Mega MSX News , ceux qui ne sont pas sur le site 1 2 3 4 de mémoire ont les quelques image ont été faites avec graphic editor sur mon moniteur monochrome J'ai bien aimé voir le résultat dégueux quand j'ai eu mon moniteur couleurs
Edité par
TurboSEB
Le 29/01/2025 à 20h01
c'est logique , y'a une "puce video" dédié dans l'ordi ... Pal SECAM ou Ntcs ... le câble est universel (c'est un tuyau) .... le moniteur doit être compatible Pal SECAM ou Ntcs pour affiché la bonne trame Nan je disais ca car avec mon Sony HBF700F (AZERTY SECAM donc) ce n'est que quand j'ai eu mon moniteur couleur péritel , bien des années plus tard , un CM8832 Philips , que le vendeur (Boulanger Dunkerque) m'a dis étonné quand je lui ai amené l'ensemble Sony700+Moniteur pour testé en réel , qu'il était étonné que Sony n'ai pas fournit le bon câble RGB , et s'est empressé de m'en vendre un autre qui allait bien . Jusqu'alors j'utilisé mon 700 sur un moniteur monochrome avec la seconde sortie video du 700, le câble avec la fiche jaune , j'avais pas de moyens a l'époque et je devais me contenté que de ca
. Donc a l'époque il y avait plusieurs câbles RGB possible chez SONY , est ce que celui que j'avais était une erreur de fourniture ou un câble défaillant ? ... J'ai pas la réponse Par exemple les premiers numéros de Mega MSX News , ceux qui ne sont pas sur le site 1 2 3 4 de mémoire ont les quelques image ont été faites avec graphic editor sur mon moniteur monochrome J'ai bien aimé voir le résultat dégueux quand j'ai eu mon moniteur couleurs
Edité par
TurboSEB
Le 29/01/2025 à 20h01
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
le câble d'origine de mon Sony HB-F700 marchait bien lors de mon achat
la seule différence avec les autres machines c'est qu'il y avait 2 résistances sur le son
il était aussi livré avec un câble composite avec 2 fiches C-INCH un jaune vidéo et une blanche son
il est bien précisé que cette sortie est en noir et blanc dans la doc constructeur
le Sony n'a pas de sortie UHF contrairement aux Philips
la seule différence avec les autres machines c'est qu'il y avait 2 résistances sur le son
il était aussi livré avec un câble composite avec 2 fiches C-INCH un jaune vidéo et une blanche son
il est bien précisé que cette sortie est en noir et blanc dans la doc constructeur
le Sony n'a pas de sortie UHF contrairement aux Philips
