Les Villageois Un beau petit lot du soleil levant Que c'est beau et ca sent bon le MSX avec un grand S
Après quelques mois d'attente, voici arrivé du pays du soleil levant, un lot très sympathique :
Surtout pour le HBI-F900, une vraie nouveauté pour moi
Le tout vendu "Junk" et sans claviers.
Oui je suis un peu fou, j'aime les complications
Premiers tests :
Le HB-F900 fonctionne impeccablement, pour l'instant testé avec des cartouches elle démarrent normalement, pour le BASIC pas de clavier donc suspens !!!
Le HBI-F900 aucun voyant s'allume aucun bruit à l'allumage, ouverture de l'engin et le fusible est HS, par contre il faut que je trouve un T 250Ma, que j'ai pas en stock
Le PX-7 démarre mais pas testé plus loin !!!
Maintenant il me faut solutionner un gros problème = trouver de la place car la ca devient difficile
Post en double sur system-cfg
Questions aux spécialistes :
- Quel claviers SONY serait compatible avec le HB-F900 ?
- Ou peut on trouver les schémas et/ou service manuel du HB-F900 (notamment la partie keyboard) ?
Edité par 6502man Le 01/08/2015 à 16h51
Surtout pour le HBI-F900, une vraie nouveauté pour moi
Le tout vendu "Junk" et sans claviers.
Oui je suis un peu fou, j'aime les complications
Premiers tests :
Le HB-F900 fonctionne impeccablement, pour l'instant testé avec des cartouches elle démarrent normalement, pour le BASIC pas de clavier donc suspens !!!
Le HBI-F900 aucun voyant s'allume aucun bruit à l'allumage, ouverture de l'engin et le fusible est HS, par contre il faut que je trouve un T 250Ma, que j'ai pas en stock
Le PX-7 démarre mais pas testé plus loin !!!
Maintenant il me faut solutionner un gros problème = trouver de la place car la ca devient difficile
Post en double sur system-cfg
Questions aux spécialistes :
- Quel claviers SONY serait compatible avec le HB-F900 ?
- Ou peut on trouver les schémas et/ou service manuel du HB-F900 (notamment la partie keyboard) ?
Edité par 6502man Le 01/08/2015 à 16h51
Alors là chapeau bas !
Un HBF900 c'est pas courant ! Avec une cartouche multitelopper II en plus... la classe !
Pour ce qui est de la place, t'inquiètes pas... il y en a chez moi
Pour le clavier, je pense que celui d'un HBF700 devrait fonctionner, mais le key maping ne seras pas le bon si ce n'est pas un clavier japonais... Edité par ericb59 Le 01/08/2015 à 17h19
Un HBF900 c'est pas courant ! Avec une cartouche multitelopper II en plus... la classe !
Pour ce qui est de la place, t'inquiètes pas... il y en a chez moi
Pour le clavier, je pense que celui d'un HBF700 devrait fonctionner, mais le key maping ne seras pas le bon si ce n'est pas un clavier japonais... Edité par ericb59 Le 01/08/2015 à 17h19
Cool, enfin une tete connu
Dommage pour le clavier et la souris noire, mais mais interessant pour le HBI-F900 et surtout la cartouche
(ca j'ai pas
ni les logiciels d'ailleur
)
Je confirme, le clavier du HBF900 et grosso modo le meme que ceux des HBG900 et des HBF500/700, sauf qu'il est kanji et Ntsc
Mais normalement celui du 700 doit etre largement compatible
Par contre le HBG900 est complètement différent du HBF900 (qui existe également en blanc, Par contre le HBI-F900 existe unique en noire) Je dirais que le HBF900 est "le HBF700 du Japon" (avec un genlock et une table de mixage A/V en plus Ce qui le rapproche du HBG900) Je dis cela, car le HBF700,...... jamais trouvé trace hors Europe
Je voudrais bien voir le HBF900+HBI-F900 fonctionner avec le logiciel
Le HBG900 (modele Pro est beaucoup mieux a mon avis que le HBF900, surtout due a son interface RS232 et basic intégrer
Pour ceux qui sont pas au courant, mon stock de Sony sur cette photo, j'avais 4 HBG900, mais maintenant j'en plus que 3, celui de HansO (avec un 2eme lecteur de HBF700) ayant ete échangé a galine contre du mathos panasonic
Bon je sais, je crâne un peu, mais y'a de quoi non
Mode pervers Sony On : J'aimerais bien savoir ce qu'il y a dans cette cartouche ?!
Bah je l'ai toujour ete en faite
Et ben dit donc, il commence a avoir une sacré collection 6502man, chui sur qu'il nous cache encore des trucs :
Edité par
TurboSEB
Le 01/08/2015 à 22h53
Dommage pour le clavier et la souris noire, mais mais interessant pour le HBI-F900 et surtout la cartouche (ca j'ai pas ni les logiciels d'ailleur )Je confirme, le clavier du HBF900 et grosso modo le meme que ceux des HBG900 et des HBF500/700, sauf qu'il est kanji et Ntsc
Mais normalement celui du 700 doit etre largement compatible Par contre le HBG900 est complètement différent du HBF900 (qui existe également en blanc, Par contre le HBI-F900 existe unique en noire) Je dirais que le HBF900 est "le HBF700 du Japon" (avec un genlock et une table de mixage A/V en plus Ce qui le rapproche du HBG900) Je dis cela, car le HBF700,...... jamais trouvé trace hors Europe
Je voudrais bien voir le HBF900+HBI-F900 fonctionner avec le logiciel Le HBG900 (modele Pro est beaucoup mieux a mon avis que le HBF900, surtout due a son interface RS232 et basic intégrer
Pour ceux qui sont pas au courant, mon stock de Sony
sur cette photo, j'avais 4 HBG900, mais maintenant j'en plus que 3, celui de HansO (avec un 2eme lecteur de HBF700) ayant ete échangé a galine contre du mathos panasonic Bon je sais, je crâne un peu, mais y'a de quoi non
Mode pervers Sony On : J'aimerais bien savoir ce qu'il y a dans cette cartouche ?!
Bah je l'ai toujour ete en faite
Et ben dit donc, il commence a avoir une sacré collection 6502man, chui sur qu'il nous cache encore des trucs :
Edité par
TurboSEB
Le 01/08/2015 à 22h53
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Ah mais j'y pense (4h du mat )
il y a un clavier identique a cellui du HBF900 kanji mais il est encore plus rare que lui, celui du HBF500 (celui a 2 ports cartouche (au lieu de 3) version jap ntsc avec la particularité d'avoir le cordon spirale sur le clavier et les touches en gris et blanc comme le HBF900 blanc)
Un petit comparatif entre HBF900 (marché grand public) et HBG900 (marché semi professionnel)

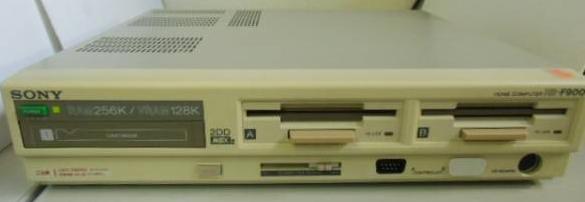

HBF900:blanc :
HBF900 noire :
On aperçoit des caractères spéciale sur la frange des touches, ainsi que le clavier
avec les touches grise et noire, en 2 tons comme le HBF500 Jap
HBG900AP :
Particuliarite : celui la est une version Francaise clavier Azerty
Les interface arriere du HBG900 parlent d'elle meme, comparé a l'austere HBF900
(pas encore retrouver la photo arrière du HBF900 dans mes dossiers)
Edité par
TurboSEB
Le 02/08/2015 à 04h48
) il y a un clavier identique a cellui du HBF900 kanji mais il est encore plus rare que lui, celui du HBF500 (celui a 2 ports cartouche (au lieu de 3) version jap ntsc avec la particularité d'avoir le cordon spirale sur le clavier et les touches en gris et blanc comme le HBF900 blanc)
Un petit comparatif entre HBF900 (marché grand public) et HBG900 (marché semi professionnel)
HBF900:blanc :
HBF900 noire :
On aperçoit des caractères spéciale sur la frange des touches, ainsi que le clavier
avec les touches grise et noire, en 2 tons comme le HBF500 Jap
HBG900AP :
Particuliarite : celui la est une version Francaise clavier Azerty
Les interface arriere du HBG900 parlent d'elle meme, comparé a l'austere HBF900
(pas encore retrouver la photo arrière du HBF900 dans mes dossiers
)
Edité par
TurboSEB
Le 02/08/2015 à 04h48
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Aujourd'hui test du HB-F900 avec le clavier du HBG900 et cela fonctionne très bien
Maintenant il me reste plus qu'a trouver le moyen d'adapter un clavier pour cette série de MSX SoNy
D'ailleurs je me demande si les MSX HB-701FD sont de la même génération que les 700 et 900, et si les claviers serait compatible, car j'ai aussi un 701FD sans son clavier
Maintenant il me reste plus qu'a trouver le moyen d'adapter un clavier pour cette série de MSX SoNy
D'ailleurs je me demande si les MSX HB-701FD sont de la même génération que les 700 et 900, et si les claviers serait compatible, car j'ai aussi un 701FD sans son clavier
En faite y 'a eu 2 génération de MSX2 sony a clavier séparer
Le HBF500 et le HBG900P, 64ko Ram, sans Memory mapper , la première génération
Les HBF700 (256ko), HBF900 (256ko), et HBG900AP (512ko extensible a 1024ko par rajout de Ram sur les supports vide), Cette seconde serie a un memory mapper
Les HB701 et 701fd, sont des MSX1, Les clavier sont certainement différent (a vérifier)
Je crois me souvenir que les clavier Sony sont multiplexer selon Jipe
Quand j'aurai fini mon chantier (la je refais une cuisine) et que je rentre chez moi, je vais faire des photos détaillé de mon clavier HBF900 pour voir les inscriptions kanji sur le dessus des touches et les inscriptions sur la frange des touches, mais je ne sais pas quand
Edité par
TurboSEB
Le 03/08/2015 à 22h26
Le HBF500 et le HBG900P, 64ko Ram, sans Memory mapper , la première génération
Les HBF700 (256ko), HBF900 (256ko), et HBG900AP (512ko extensible a 1024ko par rajout de Ram sur les supports vide), Cette seconde serie a un memory mapper
Les HB701 et 701fd, sont des MSX1, Les clavier sont certainement différent (a vérifier)
Je crois me souvenir que les clavier Sony sont multiplexer selon Jipe
Quand j'aurai fini mon chantier (la je refais une cuisine) et que je rentre chez moi, je vais faire des photos détaillé de mon clavier HBF900 pour voir les inscriptions kanji sur le dessus des touches et les inscriptions sur la frange des touches, mais je ne sais pas quand
Edité par
TurboSEB
Le 03/08/2015 à 22h26
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Qu'est ce que tu entend précisément par "les clavier Sony sont multiplexer", car au niveau du schéma du F700 je ne sait pas reconnaitre la différence
D'après le schéma il y a 13 pins :
- 4 lignes en entrées et sorties (Xa/Xd) (Y../Y..)
- 4 lignes en sorties seulement (Y../Y..)
- CAPS
- KANJI (sur modèle JAP)
- +5V
- GND
le 13ème ??? Edité par 6502man Le 03/08/2015 à 22h31
D'après le schéma il y a 13 pins :
- 4 lignes en entrées et sorties (Xa/Xd) (Y../Y..)
- 4 lignes en sorties seulement (Y../Y..)
- CAPS
- KANJI (sur modèle JAP)
- +5V
- GND
le 13ème ??? Edité par 6502man Le 03/08/2015 à 22h31
Bon ch'ui pas un pro en électronique moi, j'ai entendu dire cela sur le forum, que les claviers Sony sont multiplexer comparer au clavier Philips, je répète comme un perroquet
Selon mes maigre connaissance en electro, cela fonctionne par echange de paquet de donné qui transfert par un file comme une interface serie, et les claviers Philips, ca doit etre avec plusieurs files,. sur une matrice j'imagine....
C'est bizarre car si il y a une matrice de 4x4 sur le clavier Sony, le multiplexage doit se faire après le connecteur clavier!?!?
Bon on se moque pas hein...., j'explique et en général, je dis des conneries
Moi en général, quand un Sony deconne, genre, interface soudure craqueler, , je tape sur la table et ca refonctionne.
Par contre, ca fait le contraire avec un Philips, .... suceptible comme Bestiole
Edité par
TurboSEB
Le 03/08/2015 à 22h50
Selon mes maigre connaissance en electro, cela fonctionne par echange de paquet de donné qui transfert par un file comme une interface serie, et les claviers Philips, ca doit etre avec plusieurs files,. sur une matrice j'imagine
.... C'est bizarre car si il y a une matrice de 4x4 sur le clavier Sony, le multiplexage doit se faire après le connecteur clavier!?!?
Bon on se moque pas hein...., j'explique
et en général, je dis des conneries Moi en général, quand un Sony deconne, genre, interface soudure craqueler, , je tape sur la table et ca refonctionne
.Par contre, ca fait le contraire avec un Philips
, .... suceptible comme Bestiole
Edité par
TurboSEB
Le 03/08/2015 à 22h50
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
C'est facile de les reconnaitre à vue d'œil. Le signal d'un clavier est multiplexé à l'entrée du câble et démultiplexé avant le PPI afin d'économiser le nombre de fils dans le câble.
Si le signal n'est pas démultiplexé, il y aura autant de câble que de lignes dans la matrice du clavier plus quelques autres (alim, données, masses). Ça fait beaucoup surtout pour les claviers avec pavé numérique.
Les claviers Pioneer ne sont pas multiplexés. Celui du Daewoo X-II CPC-400 l'est. Edité par GDX Le 04/08/2015 à 01h37
Si le signal n'est pas démultiplexé, il y aura autant de câble que de lignes dans la matrice du clavier plus quelques autres (alim, données, masses). Ça fait beaucoup surtout pour les claviers avec pavé numérique.
Les claviers Pioneer ne sont pas multiplexés. Celui du Daewoo X-II CPC-400 l'est. Edité par GDX Le 04/08/2015 à 01h37
Merci pour les explications
En tout cas c'est sur ce n'est pas du série, par contre il y a 13 pins sur le connecteur du cable et 4 sont en IN et OUT (d"après le schéma) !!!
Ca ressemble beaucoup au principe du clavier du PIONEER PX7 mais avec un PINOUT différent.
J'ai ouvert le clavier du HBG900 et le connecteur interne à 14 contacts (13 pins + la masse de la bague métallique) .
Je reviendrais sur cette idée de clavier de remplacement plus tard, en ce moment pas trop le temps ...
En tout cas c'est sur ce n'est pas du série, par contre il y a 13 pins sur le connecteur du cable et 4 sont en IN et OUT (d"après le schéma) !!!
Ca ressemble beaucoup au principe du clavier du PIONEER PX7 mais avec un PINOUT différent.
J'ai ouvert le clavier du HBG900 et le connecteur interne à 14 contacts (13 pins + la masse de la bague métallique) .
Je reviendrais sur cette idée de clavier de remplacement plus tard, en ce moment pas trop le temps ...
