L'atelier [EN COURS] XV-T550 MSX2 Modding! Modding d'un Titreur SONY en MSX2!

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 30/07/2014 à 13h20

Reprise du message précédent

TurboSeb...TurboSeb..TurboSeb :)

Allé c'est pour la bonne cause!

Trois fois rien, juste lui mettre deux coups de tourne vis :lol :lol :lol

Plus sérieusement, sachant qu'on en trouve pour moins de 30 euros, ça peut être un MSX vraiment cool d'autant que dès l'départ, on peut l'éventrer et ça, j'y aime :fou :fou :fou

Autre chose intéressante, il semble Panasonic et Philips ont aussi "recyclé" de la "technologie" MSX de la même façon.

vous connaissez du matos susceptible de refermer du MSX :moue Edité par igal Le 30/07/2014 à 13h36


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 30/07/2014 à 13h25
Bah le principale c'est qu'il vat au moin en rester UN en bonne etat sur la planète :D

En plus c'est réversible comme modif alors foncer ^^
Bon franchement, comme ce mathos n'interesse personne a la vente et que ca risque fortement de se retrouvé a la benne, moi j'dis banco surtout a ce prix la pour du Sony :glass, bon le probleme du clavier est pas trop important sauf si necessaire pour un jeu biensure ^^ Edité par TurboSEB Le 30/07/2014 à 13h26



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 30/07/2014 à 13h55
Les claviers du genre 8250/55/80 sont répandus et leurs connecteur sont du IDC comme ci dessous.

dans l'absolu, il doit être possible d'adapter une clavier Philips pourvu que l'on greffe un connecteur IDC sur le SONY.


un truc comme ça:
Edité par igal Le 30/07/2014 à 13h56


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 30/07/2014 à 14h02
D'autant que sur la video on voit l'utilisation d'une touche du "clavier" d'origine qui doit certainement avoir une "fonction MSX" genre RETURN, alors pourquoi pas........ 2 claviers ^^

L'interet etant d'avoir une machine compact, au pif ca doit faire en un Rack 1Unité, genre 48x3.5x25cm faudrait que je mesure :oups
edit : Voila les mesures : 43x5x28cm (4cm si on enleve les pieds) Edité par TurboSEB Le 30/07/2014 à 14h08



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 30/07/2014 à 16h11
Le XV-T33 family contient : Z80+VDP9938+Memoire, je ne savais qu'il y avait possibilité d'un clavier qui pour le coup ressemble vraiment a un MSX ^^
J'en avais deja parlé la : http://www.msxvillage.fr/forum/topic.php?id=952 y'a 3 ans, ah j'ai pris un coup de vieux la (Et PAF le p'tit vieux :oups : c'est pas solide une voiture sans permis, mais bon tant qu'on pas essayé, on peu pas le savoir :lol en plus c'est facile a viser :D) Edité par TurboSEB Le 30/07/2014 à 17h13



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 30/07/2014 à 22h40
le clavier Sony est Multiplexé et pas le clavier philips

ça va pas aller directement désolé


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 03/08/2014 à 12h57
Bon je me suis enfin décidé a prendre un tournevis pour dévoiler la bete au plus pervers d'entre vous :lol
Et j'ai decouvers des choses :oups ou.. la..la! :p

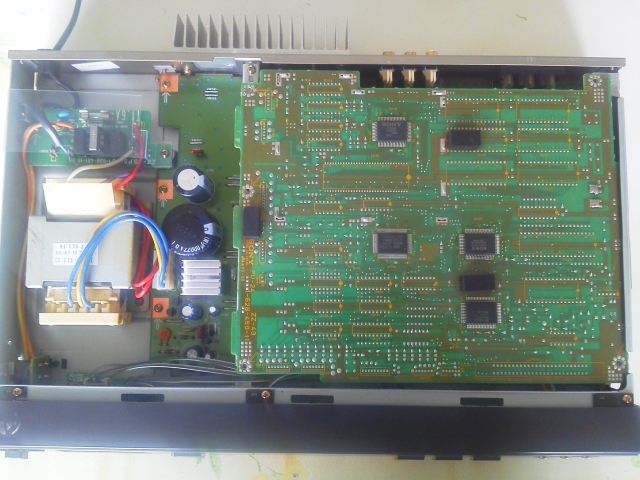

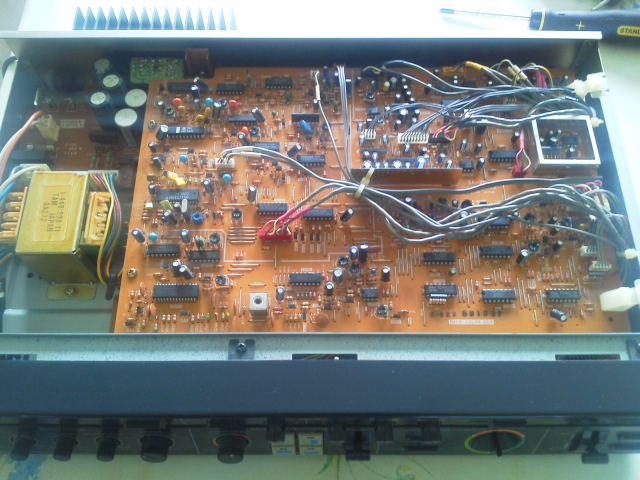

La face du dessus, ou l'on distingue 4 chips dont le Yamaha s1985 MSXEngine
Les 3 autres chips Sony ont pour references : MB64H444, CXD1358 et L7A0264 (LMA9033-0264 8847)
Deja y'a deux plaque electronique principale, monter en sandwiche et quelques mini plaques annexe

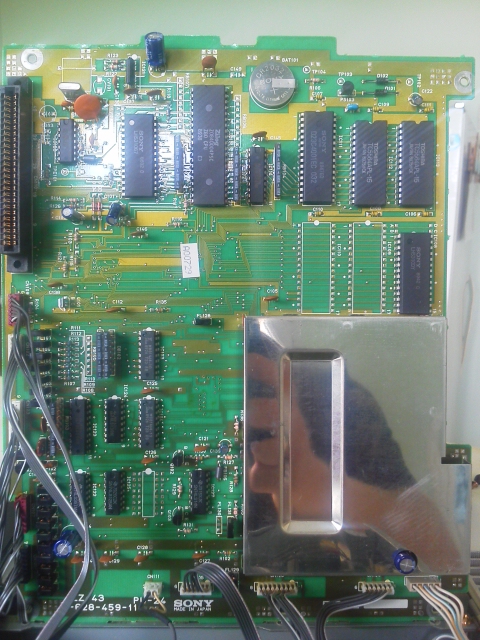

La plaque de dos, que l'on distingue en premier en ouvrant le boitier est le MSX en faite, qui contient, tout le mathos, Z80/VDP9938/S1985/Ram/Vram/Sram/.... et encore plus étonnant pour moi, un connecteur Cartouche :D alors que je penser que c'était un simple connecteur, voir pas de connecteur. Y'a aussi une pipile de sauvegarde pour la Sram

L'autre face plus interessante, a noté que la Vram et le VDP sont sous la plaque en inox ^^
Sur les connecteurs de gauche sur cette carte sont connecter les plaques annexe, sur les connecteurs du bas sont connecter les cables de jonction avec la plaque du bas.

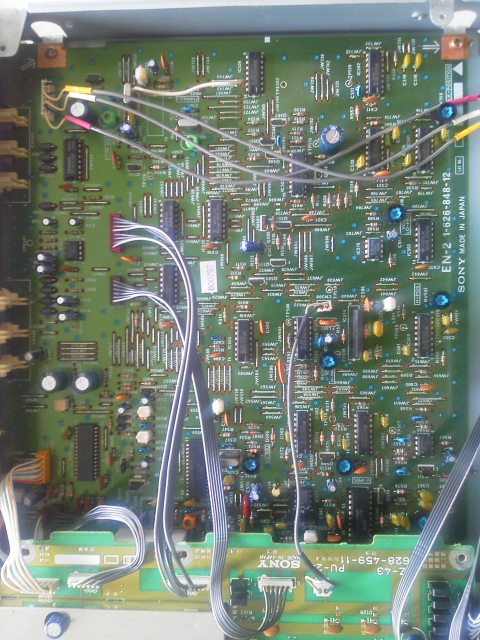

Sur la seconde plaque du dessous qui permet le branchement de 2 sources entrée Audio/Video et de 2 sorties Audio/Video, y'a plein de chips basic type 74...... et deux chips plus interessant Sony V7040 et V7020 et un Nec (sigle micro)PC1377C. Cette seconde plaque contient aussi le system de redressement de l'alim.

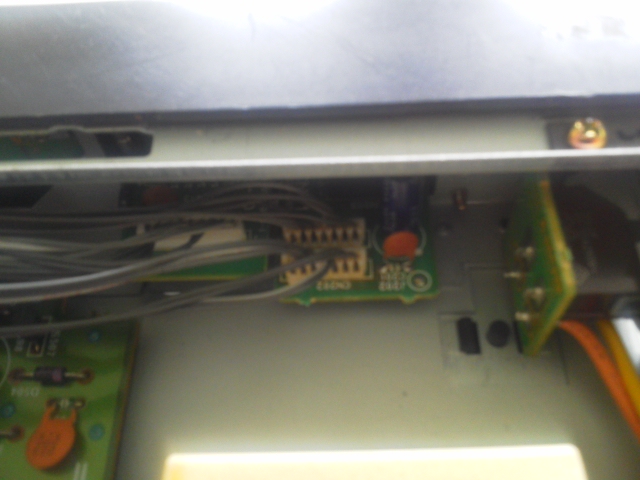

Il existe entres autres parmis les plaques annexes, 2 petites plaques , une pour relier le "clavier". 2X7 files et une pour le port manette 9 files. Une 3 eme plaque avec les boutons du bestiaux (4 boutons : 1 bouton Input Select (source 1 ou 2) et 3 boutons Output select (title/video/superimpose) le tout relié a la plaque MSX par 2X6 files.

Note : fait gaffe Igal, j'ai le chat :oups a repérer une p'tit vieille qui tourne autours des radis ^^
Oufs ca va, pfff........ il l'a vue a temps, ..... c'était moins une :lol Edité par TurboSEB Le 03/08/2014 à 14h41



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 03/08/2014 à 14h58
Super tes photos turboseb.

En comparant les signaux des connecteurs CN de la carte fille super impose du 8280 avec les signaux CN de la carte fille super impose du XV-T550, on devrait trouver avec un peu de chance des signaux quasi identiques avec pourquoi pas une possible adaptation de la carte.

On pourrait obtenir ainsi un 8250 upgrad en 8280 ^^ Edité par igal Le 03/08/2014 à 14h59


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 03/08/2014 à 17h59

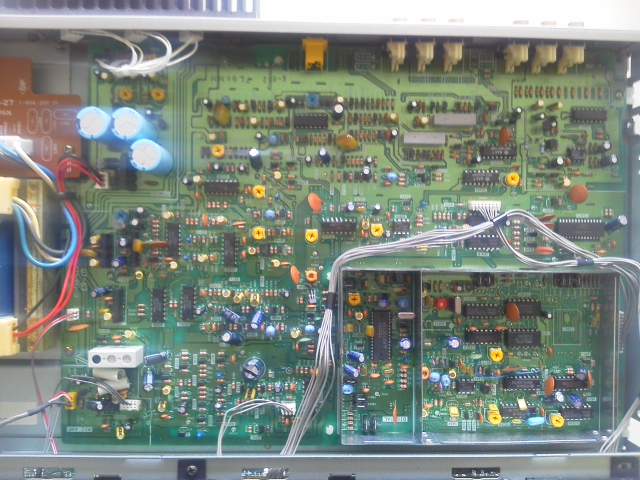

Voici l'interieur du Image Scanner Video XV-T600 pal, autre module de la serie XV-Txxx , le circuit imprimé est en double face.

Ce module permet de capturer en la scannant, une image monochrome et de l'utiliser comme calque en superimpose avec deux sources video

Ce module a 2 entrées A/V et une sortie A/V, ainsi qu'une prise sauvegarde sur magneto cassette MSX, ainsi qu'une autre sortie A/V RFunit avec une prise alim Dc5v.
Les boutons sont : 1 bouton, Input select source 1ou 2 , et 4 bouton Output select Scanner/Video/Superimpose/Reverse, ainsi qu'une molette Color select pour sélectionné parmi 8 couleurs de superimpose.
Il contient une electronique basic a base de 74....
4 memoires MB81464-12 servant de memoire video pour le scanner (pas vue de VDP)
Les autres composants remarquable : Sony V7040, Nec D1510ACU 608 (8806XY001) et Mitsubishi M51271SP (748000)
Sur le connecteur type clavier Sony , on branche une tete scanner (comme un minuscule photocopieur qui permet de scanner croquis dessiner a main lever par exemple) (10 files câblés ), cette tete scanner contient des boutons de manipulation du menu a l'ecran.
une prise Db9 (9 files câblés) pour trackball MSX.

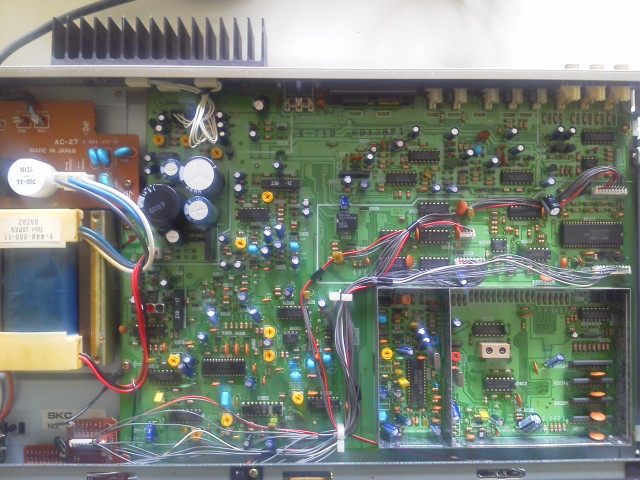

Voici l'interieur du Digital Memory XV-T500 pal, encore un autre module de la serie XV-Txxx, le circuit imprimé est en double face.
(Ce module est d'apres moi le plus apte a faire de la superimpose entre 2 sources Video : MSX et Video par exemple,en selectionnant la couleur de superimpose )


Ce module permet de capturer une image calque en monochrome (parmi 8 couleurs) et de l'utiliser comme un cache pour la superimpose entre 2 sources A/V avec une molette de mixage pour faire passer d'une video a l'autre en utilisant le calque comme transfert entre les deux video (asser impressionnant:glass surtout si l'on a plusieurs modules XV-T500 en stock :D:siffle )

Ce module possede 2 entrées sources A/V et 2 sorties A/V, ainsi qu'une sortie Video Title (le calque) pour pouvoir l'utiliser sur un autre module
Les boutons sur ce module sont pléthorique : deja une entrée micro en facade avec molette Mic level, 2 boutons Input select main (source 1 et 2) et title. 1 bouton memory et reverse (memory), une molette key level (chromakey je crois) coupler a une molette title color select (parmi 8 couleurs) suivi d'une manette superimpose level (mixage entre les deux sources) au milieux de tout ca 7 boutons Output select : 4 sources : title(EE), title (M), main, superimpose et 3 title effect : normal, border, shadow.
Il contient une électronique basic a base de 74.....
2 mémoires Nec D41221C-70 servant de memoire video
Les autres composants remarquable : Sony V7040, Mitsubishi M51271SP (730001),..... et aussi 4 Nec (micro)PC319C

J'ai aussi 2 modules Video Multi Color Corrector XV-C700 : une table de mixage A/V avec correction couleurs, video art effect, correcteur de phase, mixeur audio,back color generator ... contenant des 74.... et un Sony V7040, il a 2 entrées source A/V, 2 sorties A/V, 1 sortie Processed OUT et 1 sortie Inverse OUT.
Avec ce module on peut par exemple faire un ciel rouge dans une video pour simuler une explosion ou tout simplement transformer une video couleur en video "bleuté" par exemple, mais tout est imaginable, optimiser le rendue couleur pour faire des digitalisations parfaite :D

Comme tout ces modules traitent de la video, ils sont tous ideal comme complètement a un HBG900 ou NMS8280 ^^
Et au vue de la connectique. Y'a de quoi faire.

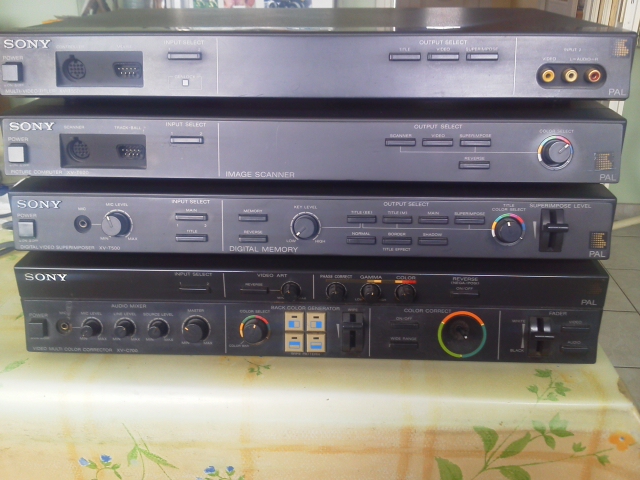

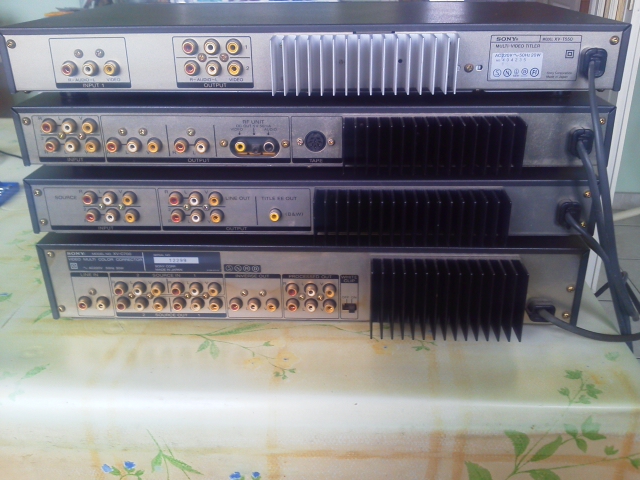

De haut en bas : XV-T550/XV-T600/XV-T500/XV-C700
Edité par TurboSEB Le 03/08/2014 à 18h15



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 03/08/2014 à 20h59
Les deux face en HD de la "carte MSX" du titreur Sony XV-T550 sur Hostpics :
http://hpics.li/06bedc0
http://hpics.li/958dcb8
Les photos précédente en SD sont presque mieux :oups Edité par TurboSEB Le 03/08/2014 à 21h11



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 04/08/2014 à 00h55
Pour les composants annexe du XV-T550 :

Le MB64H444 serait un memory mapper
http://www.msx.org/forum/msx-talk/general-discussion/need-s1985-and-mb64h444-sony-hb-f1-chips

Les deux autres chips sony, pas trouvé? Edité par TurboSEB Le 04/08/2014 à 11h10



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5469

Le 04/08/2014 à 10h06
/// et si tu mets une cartouche dans le port cartouche ça fait quoi ? :hum


banniere-ericb59e
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 04/08/2014 à 11h07
Ah ca c'est encore un mystère :D N'empeche qu'il est super bien planqué ce connecteur cartouche et inutilisable dans cette position dans la machine (pluto fine : 4cm environ), il faut vraiment démonté pour le trouvé, c'est probablement pour une mise a jour ou une evolution , ou une utilisation probable de cette meme carte dans une autre machine encore a decouvrir :p (mince j'en ai encore trop dit :siffle)

Bah, je sais meme pas dans quel sens on peut mettre la cartouche (connecteur numéroté de1 a 48 a droite vers l'interieur sur la photo) y'a pas de detrompeur , et me connaissant, j'ai le droit a une seul chance et je commence toujours par la mauvaise forcement :gne

Logiquement avec le bios d'origine, rien ne fonctionnera !
Comme il y a deux emplacements libre sur la plaque MSX pour ,supposition, logiquement 2 Rom supplémentaire, y'a sûrement moyen de mettre un support avec un bios MSX et un switch pour sélectionner entre les deux Rom. Edité par TurboSEB Le 04/08/2014 à 11h29



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 04/08/2014 à 15h01
pour trouver le sens du connecteur il faut chercher les pistes d'alimentation 5V qui sont plus larges que les autres

GND masse : 41 et 43 reliés

+5V : 45 et 47 reliés

l'encoche de la cartouche est du coté de l'alim 5V


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 05/08/2014 à 10h00

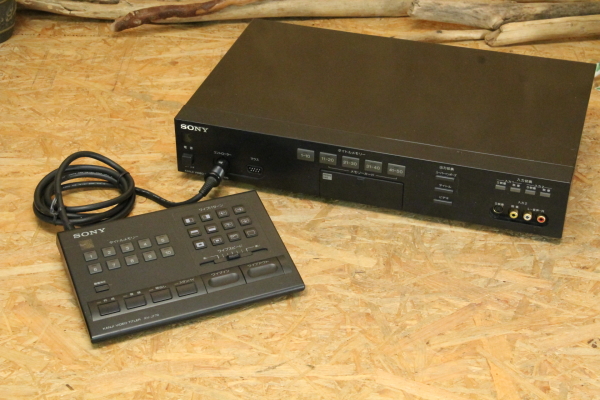

A noter que le Sony XV-T550 existe au Japon avec une Rom Kanji , le XV-J550
