L'atelier Créer une cartouche 27C512 / 27C256 - PCB [eb2014]
Reprise du message précédent
Ce petit DC-DC converter devrait être capable de faire du 14V à partir du 5V ou du 12V. Qu'en pensez-vous ?
J'ai mis à jour le schéma. Voir première post.

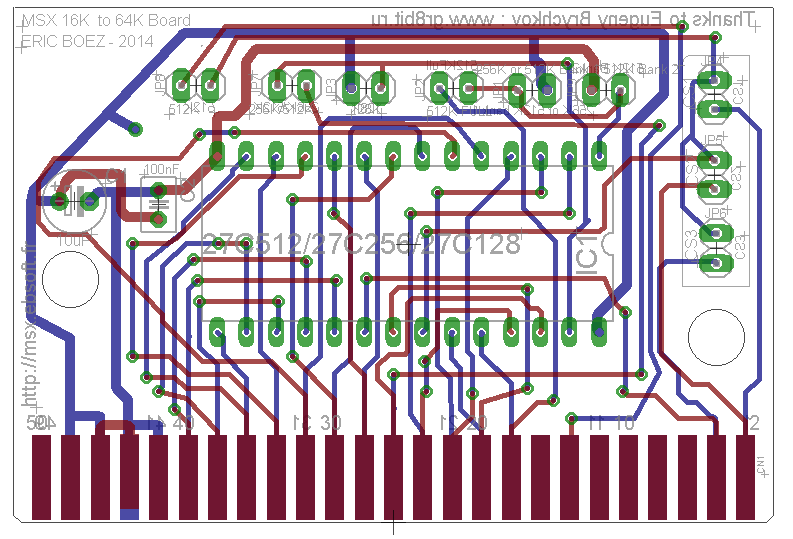

Voici une vue du PCB
Cette cartouche permet de faire fonctionner des roms de 16 à 64k
Utilisation de EPROM 27c256, 27C512
Avec une 27C512, on peut au choix mettre une rom de 48k ou 64k
ou bien 2 roms de 32K, dans 2 Banks de 32K et choisir la rom à lancer grace à un Jumper.
C'est ce PCB que je vais utiliser pour produire Uridium 64k et Jawbreaker II
edit : gerber dispo sur demande. Edité par ericb59 Le 15/07/2014 à 10h52
Voici une vue du PCB
Cette cartouche permet de faire fonctionner des roms de 16 à 64k
Utilisation de EPROM 27c256, 27C512
Avec une 27C512, on peut au choix mettre une rom de 48k ou 64k
ou bien 2 roms de 32K, dans 2 Banks de 32K et choisir la rom à lancer grace à un Jumper.
C'est ce PCB que je vais utiliser pour produire Uridium 64k et Jawbreaker II
edit : gerber dispo sur demande. Edité par ericb59 Le 15/07/2014 à 10h52
salut
si on met une W27C512 EEPROM y'as moyen de la stopper ?? ou il faut rajouter inter + R470 ??
a tester avec FLload peut etre !!
si on met une W27C512 EEPROM y'as moyen de la stopper ?? ou il faut rajouter inter + R470 ??
a tester avec FLload peut etre !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
dans tous les cas il faut un moyen de reprendre la main dans la cartouche a moins quelle ne soit a usage unique
le moyen peut être externe genre slot expander avec interrupteur ou bien simple rallonge de bus avec interrupteur + résistance
le moyen peut être externe genre slot expander avec interrupteur ou bien simple rallonge de bus avec interrupteur + résistance
ce Pcb est conçu pour un usage unique avec eprom.
Apres celui qui veut peut l'ameliorer à son goût...
je peux fournir le projet sous eagle.
Apres celui qui veut peut l'ameliorer à son goût...
je peux fournir le projet sous eagle.
