L'atelier Créer une cartouche 27C512 / 27C256 - PCB [eb2014]
Oui mais sans le son SCC ça limite un peu
Je l'ai vraiment en travers ce dossier
Je l'ai vraiment en travers ce dossier
Un jeux scc sur disquette et demandant sur quel slot se trouve le chip audio scc est la preuve que la ROM et le chip audio peuvent être distinct.
En fait il faudrait mettre le jeu hacké DSK (version qui demande sur quel slot est la scc) sur une EEPROM et ça devrait fonctionner
En fait il faudrait mettre le jeu hacké DSK (version qui demande sur quel slot est la scc) sur une EEPROM et ça devrait fonctionner
Comme tu le dis le jeux est modifié pour fonctionner comme ça.
Une vraie ROM SCC nécessite le chip audio sur le même slot.
Les megaROM en version DSK ont des ralentissements pour ce que j'ai pu constater.
En plus ce n'est pas parce qu'elles sont converties en ROM qu'elle n'ont pas besoin d'une big RAM pour se lancer.
Une vraie ROM SCC nécessite le chip audio sur le même slot.
Les megaROM en version DSK ont des ralentissements pour ce que j'ai pu constater.
En plus ce n'est pas parce qu'elles sont converties en ROM qu'elle n'ont pas besoin d'une big RAM pour se lancer.

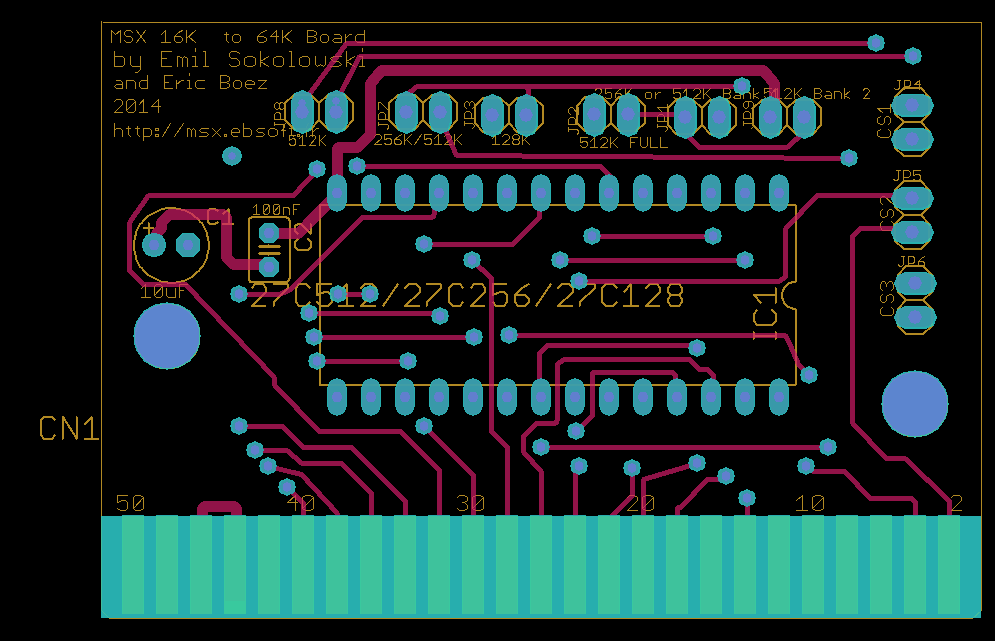

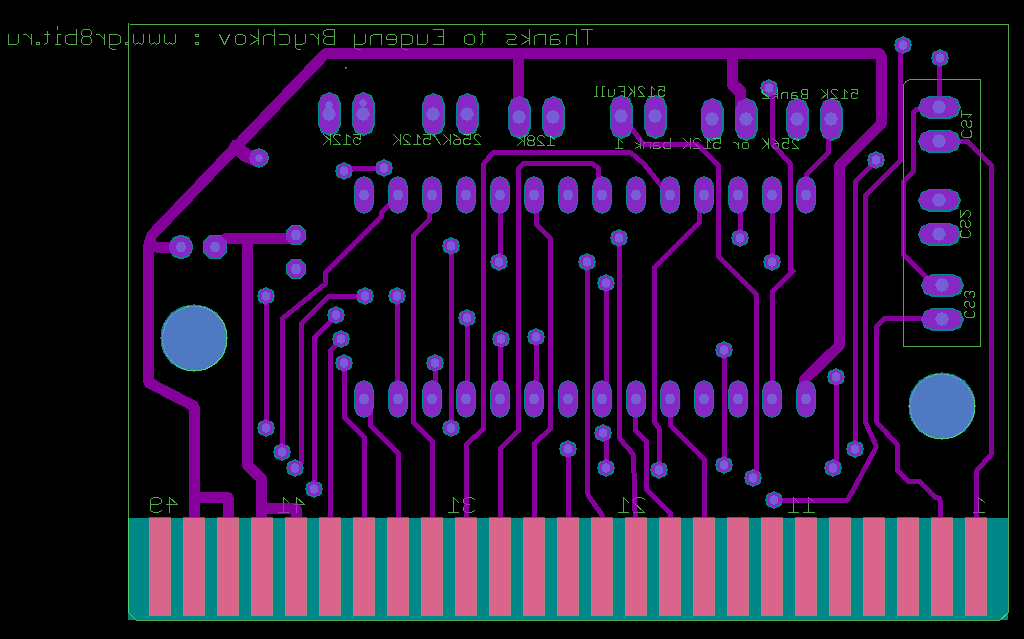

Et voici le PCB...
Il fait 66 mm X 45 mm
Ca fonctionne avec des Eprom 27C128 - 27C256 - 27c512
Donc des Rom de 16 à 64K
Besoin du Gerber ?
Demandez le moi par MP...
Tiens j'ai trouvé une EEPROM en 28 Pins qui devrait fonctinner aussi à la place d'une eprom classique.
La WInbond W27C512 ...
http://pdf.datasheetcatalog.com/datasheet/WinbondElectronics/mXrtxsu.pdf
Vous connaissez ?
La WInbond W27C512 ...
http://pdf.datasheetcatalog.com/datasheet/WinbondElectronics/mXrtxsu.pdf
Vous connaissez ?
salut
ouais la W27C512 j'en ai 12 10 en C512 et 2 en E512 les C512 on le meme brochage qu'une 27C512 UV interressant !!
ouais la W27C512 j'en ai 12 10 en C512 et 2 en E512 les C512 on le meme brochage qu'une 27C512 UV interressant !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Jipe :
il faut du 12v pour la programmation et 14v pour effacer
donc déja pas possible de l'effacer directement sur MSX
donc déja pas possible de l'effacer directement sur MSX
C'était pas dans le but de faire la prog sur MSX.
Si cette EEPROM fonctionne avec programmation sur Programmeur d'eprom ça me vas...
C'est quand même plus rapide que la machine à UV pour faire des tests de rom
salut
ouais pas de soucis j'en mes 2 W27C512 au courrier ce week
j'en ai programmer encore une y as pas 2heures et effacer juste apres sans soucis !!
ouais pas de soucis j'en mes 2 W27C512 au courrier ce week
j'en ai programmer encore une y as pas 2heures et effacer juste apres sans soucis !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Jipe :
il faut du 12v pour la programmation et 14v pour effacer
donc déja pas possible de l'effacer directement sur MSX
donc déja pas possible de l'effacer directement sur MSX
J'ai déjà vu des puces qui permettent de faire du 12V avec du 5V. Il y en a peut-être qui font du 14V ?
Avec ce genre de montage, l'intensité en sortie est faible mais je pense suffisante.
Bastion Rebel :
salut
ouais pas de soucis j'en mes 2 W27C512 au courrier ce week
j'en ai programmer encore une y as pas 2heures et effacer juste apres sans soucis !!
ouais pas de soucis j'en mes 2 W27C512 au courrier ce week
j'en ai programmer encore une y as pas 2heures et effacer juste apres sans soucis !!
Ok c'est sympa
. Tu as mon adresse ?Dis moi combien je te dois...
salut
non pas ton adresse envois en MP
pour le prix .... une porsche , on en discute en MP Ok
non pas ton adresse envois en MP
pour le prix .... une porsche
, on en discute en MP Ok
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Ce petit DC-DC converter devrait être capable de faire du 14V à partir du 5V ou du 12V. Qu'en pensez-vous ?
