L'atelier Détail du slot 30 pins du CX5MII (mini cartouche)
Reprise du message précédent
BibiZen :
La broche 1 se situe en bas à gauche sur ma photo de cartouche
le détrompeur est sur le boitier et je ne sais pas comment elle se monte
le détrompeur est sur le boitier et je ne sais pas comment elle se monte
Je comprend pas bien ce que tu veux faire.
C'est bien un cordon qui va du port cartouche MSX à la mini cartouche que tu veux, non ?
c'est bien ça sauf que je ne vois pas le sens du CN308

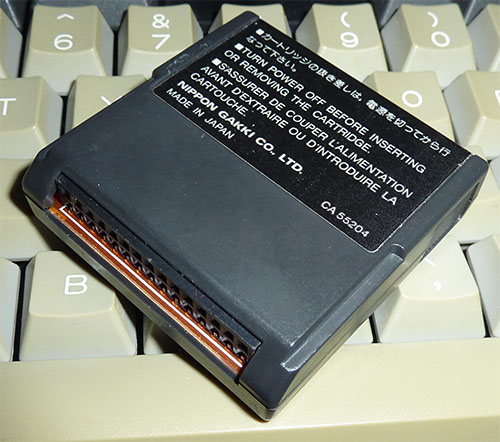

la mini cartouche s'enfiche comme ceci
http://s1080.photobucket.com/user/dumbeight/media/MSX/IMG_1611.jpg.html
la mini cartouche s'enfiche comme ceci
http://s1080.photobucket.com/user/dumbeight/media/MSX/IMG_1611.jpg.html

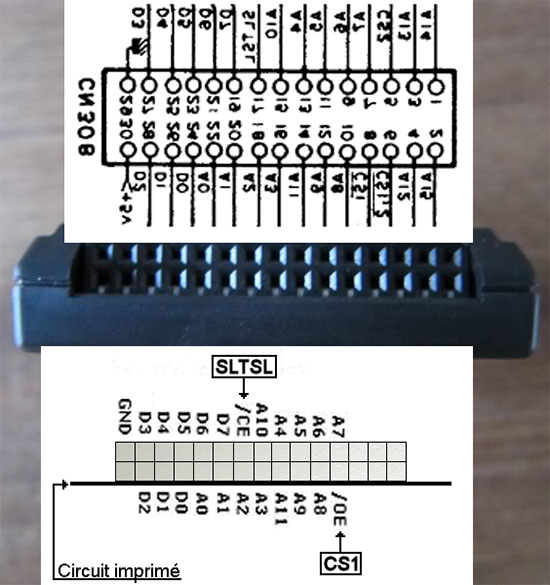

Tu es sur que la PIN 1 est en bas a gauche :
Comment tu peux en être sur ?
Comment tu peux en être sur ?
ça devrait donner ceci
Bonjour,
Ha, je comprend mieux mon schéma maintenant.
Impossible que ça soit dans ce sens.
Vu l'épaisseur des composants, je pense plutot que les composants sont du coté la plus haute par rapport au connecteur :
Edité par
metalgear2
Le 21/04/2014 à 11h03
Ha, je comprend mieux mon schéma maintenant.
Impossible que ça soit dans ce sens.
Vu l'épaisseur des composants, je pense plutot que les composants sont du coté la plus haute par rapport au connecteur :
Edité par
metalgear2
Le 21/04/2014 à 11h03
Le bout de PCB que tu vois peut être du coté composant ou côté soudure
Pour être certain du sens, est-ce que ta cartouche est difficile a ouvrir ?
On sera fixer une bonne fois.
Edit : Ha bin oui, tu as bien raison, les composants sont bien au dessous. Donc mon schéma est faux. Je le refais Edité par metalgear2 Le 21/04/2014 à 11h25
Pour être certain du sens, est-ce que ta cartouche est difficile a ouvrir ?
On sera fixer une bonne fois.
Edit : Ha bin oui, tu as bien raison, les composants sont bien au dessous. Donc mon schéma est faux. Je le refais Edité par metalgear2 Le 21/04/2014 à 11h25
Tu n'a que la YRM502 en mini cartouche ?
Ok, c'est simplement parceque je suis dans les adaptateurs en ce momment et si tu avais d'autre mini cartouche, ça aurait valu le coup de faire un adaptateur du style :
Avec moins de broches coté mini cartouche bien sur.
Mais si tu n'as que la YRM502, ça vaut pas le coup de faire le circuit.
Edité par
metalgear2
Le 22/04/2014 à 20h20
Avec moins de broches coté mini cartouche bien sur.
Mais si tu n'as que la YRM502, ça vaut pas le coup de faire le circuit.
Edité par
metalgear2
Le 22/04/2014 à 20h20
C'est des PCB que Ericb59 a fait faire ici :
http://www.msxvillage.fr/forum/topic.php?id=1952#m44840
http://www.msxvillage.fr/forum/topic.php?id=1952#m44840
Citation :
oui normalement elle est monté dans le CX5MII mais le vendeur a dû la séparer
et il a ajouté le livre de la cartouche normale YRM502
je ne pense pas qu'il y ait d'autre version YRM en mini cartouche
et il a ajouté le livre de la cartouche normale YRM502
je ne pense pas qu'il y ait d'autre version YRM en mini cartouche
Le mien je l'ai eu avec la sfg5 et le clavier mais pas de mini cartouches -_-. d'ailleurs il va peut être falloir que je me sépares du clavier je ne m'en sers pas plus que ça et c'est encombrant...
