L'atelier Détail du slot 30 pins du CX5MII (mini cartouche)

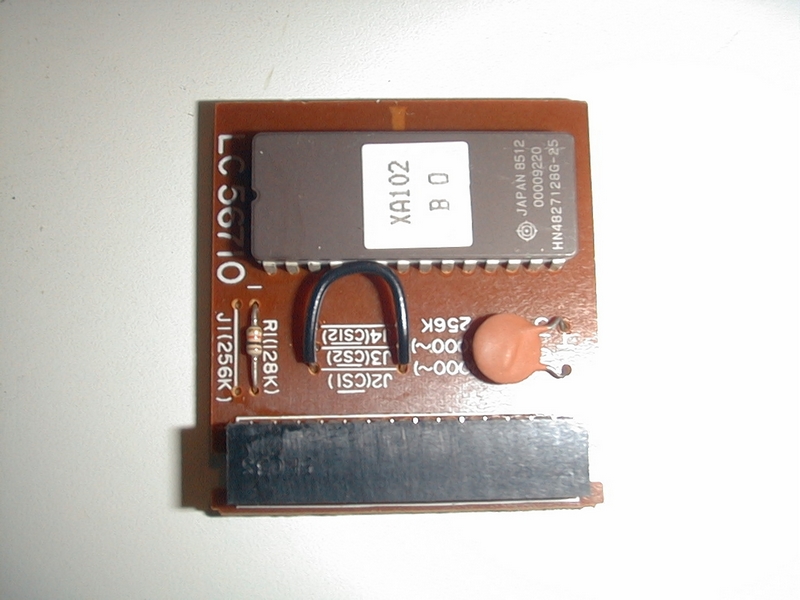

une conception simple une eprom de 28 k un capa et un jumper pour déterminer le slot sur le quel il est connecté
Il est donc envisageable de remplacer l'eprom de 28k par une 256 sans problèmes.
La grande question est est il possible de remplacer l'eprom par une flash de 256k de façon simple?
quoi qu'il en soit merci Jipe pour la photo je la met dans ma collection de cartouches étranges
.
Il est donc envisageable de remplacer l'eprom de 28k par une 256 sans problèmes.
La grande question est est il possible de remplacer l'eprom par une flash de 256k de façon simple?
quoi qu'il en soit merci Jipe pour la photo je la met dans ma collection de cartouches étranges
.
Il doit exister des flash de cette taille ca sinon au pire un ribambelle d'eprom a la chaine avec un sélecteur enfin si ca se trouve il n'y a eut que cette cartouche a être sortie sous ce format .
enfin si ca se trouve il n'y a eut que cette cartouche a être sortie sous ce format .
En faite, sur une cartouche pour Yamaha CX5, il ne faut pas compter les cinq premiére broches. La PIN1 d'un slot cartouche standard correspond à la PIN 11 (Onze) d'une cartouche Yamaha CX5.
ok merci mais comment s'y retrouver dans les broches de la cartouche
le N°1 est en bas à gauche (face au connecteur de la cartouche)
PIN 11 + 19 suivantes = PIN 1 + 19 suivantes du slot 50 broches MSX

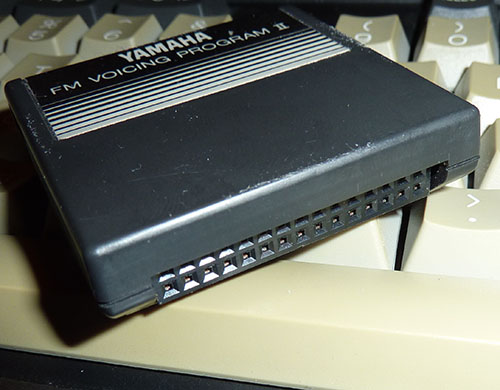

la mini cartouche (pas la grosse SFG 60 pins) possède 2 rangées de 15 broches femelle,
un peu similaire à un connecteur disquette
le N°1 est en bas à gauche (face au connecteur de la cartouche)
PIN 11 + 19 suivantes = PIN 1 + 19 suivantes du slot 50 broches MSX
la mini cartouche (pas la grosse SFG 60 pins) possède 2 rangées de 15 broches femelle,
un peu similaire à un connecteur disquette
Ha, tu veux dire qu'elle est identique à la photo que Jipé a poster un peu plus haut ?
Ok, je regarde par rapport au photo de Jipe pour remettre les PINS dans l'ordre avec les numéros qui correpond aux broches d'un MSX.
En faite, c'est assez simple.
Par exemple : il faut prendre une 27C128, prendre A0 de la PIN10 et regarder ou elle va sur le mini connecteur. Ensuite relier la broche du mini conneteur qui correspond a A10, sur la broche 20 (A10) du port cartouche. Et faire pareil pour le reste, ainsi que pour CS2 et SLTSL. Edité par metalgear2 Le 19/04/2014 à 20h45
En faite, c'est assez simple.
Par exemple : il faut prendre une 27C128, prendre A0 de la PIN10 et regarder ou elle va sur le mini connecteur. Ensuite relier la broche du mini conneteur qui correspond a A10, sur la broche 20 (A10) du port cartouche. Et faire pareil pour le reste, ainsi que pour CS2 et SLTSL. Edité par metalgear2 Le 19/04/2014 à 20h45
J'ai fait les 3/4 du mini-connecteur.

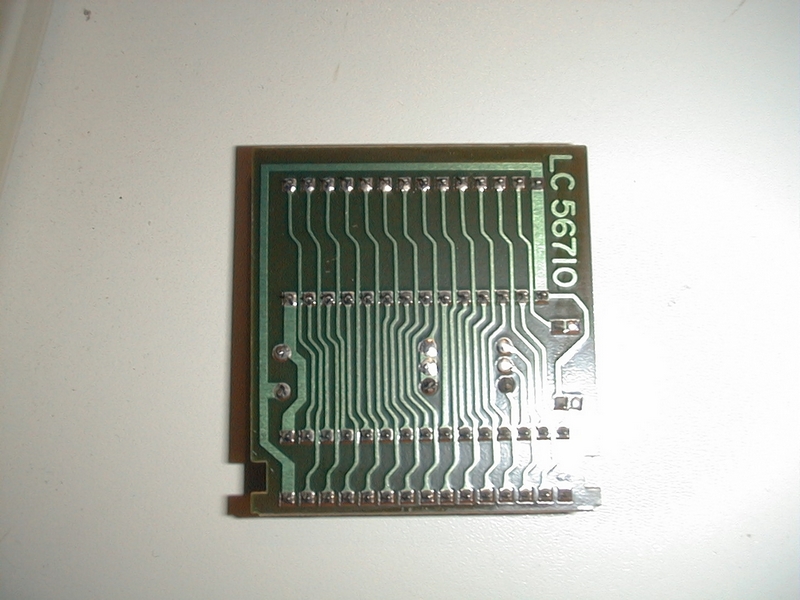

Je suis un peu bloqué car la photo brille, en bas a droite, donc impossible de s'avoir ou va les PIN de l'eprom.
Tu connais la différence entre la cartouche YRM-102 et YRM-502 ? Il me semble qu'avec la 502, tu peux sauvegardé.
Edité par metalgear2 Le 20/04/2014 à 00h12
Je suis un peu bloqué car la photo brille, en bas a droite, donc impossible de s'avoir ou va les PIN de l'eprom.
Tu connais la différence entre la cartouche YRM-102 et YRM-502 ? Il me semble qu'avec la 502, tu peux sauvegardé.
Edité par metalgear2 Le 20/04/2014 à 00h12
Je viens de regarder un peu le MANUEL DE SERVICE et il y a le brochage du mini connecteur :
J'aurais du penser a regarder avant de refaire le dessin
Ca régle le probléme de chercher les PINS. Il ne reste plus qu'a relier la broche 1 (A14) du mini connecteur à la broche 25 (A14) du port cartouche. Ainsi de suite jusqu'a la broche 30
Pas la peine de relier la PIN 5 et la PIN 6. Sur cette cartouche, seul CS1 est utilisé.
Edité par
metalgear2
Le 20/04/2014 à 01h44
J'aurais du penser a regarder avant de refaire le dessin
Ca régle le probléme de chercher les PINS. Il ne reste plus qu'a relier la broche 1 (A14) du mini connecteur à la broche 25 (A14) du port cartouche. Ainsi de suite jusqu'a la broche 30
Pas la peine de relier la PIN 5 et la PIN 6. Sur cette cartouche, seul CS1 est utilisé.
Edité par
metalgear2
Le 20/04/2014 à 01h44
BibiZen :
La broche 1 se situe en bas à gauche sur ma photo de cartouche
le détrompeur est sur le boitier et je ne sais pas comment elle se monte
le détrompeur est sur le boitier et je ne sais pas comment elle se monte
Je comprend pas bien ce que tu veux faire.
C'est bien un cordon qui va du port cartouche MSX à la mini cartouche que tu veux, non ?
