Non et ça désactive la sortie interne



En regardant mieux les capacité de la bête c'est quand même pas mal :



* 80-column mode (of course ) The blink and inverse colors were not implemented. However, the text modes can use the enhanced tile features, so you can have colored text, sprite, and the bitmap layer in 40 or 80 column text modes.



* 64 programmable 12-bit color registers, which means a 4096 color palette.



* 30-row mode, inspired by the NES. GM1 can now be 32×24 tiles or 32×30 tiles (256×240 resolution).



* A real bitmap layer with up to 4 colors per pixel (2-bit color). This is not a video *mode*, the bitmap layer is available in all modes. The bitmap layer can have its width and height set from 1 to 255 so it is very efficient with memory use. The X,Y location for the bitmap layer can also be set, as well as priority over the tile layer and transparency.

C'est sur que sans nouveautés on en revient au problème du GFX9000
Même le mode 80 colonnes c'est pas gagné sans passer par l'ASM.

C'est le but :-) Mais bon, en theorie rien n'empeche de modifier le FPGA pour implementer une sortie Composite non?



Je vais tester ca sur mon 8010, au moins il servira a qq chose Edité par Maggoo Le 16/04/2014 à 23h15

Le F18A est-il compatible avec le TI 9129A évidemment j'ai ce modèle pas courant

Tu n'as pas moyen je couper le logo du F18A?

de plus une chose m’étonne mise a part les différences de fréquences pal ntsc etc etc quels sont les différences entre les différents vdp de msx? en gros sont-ils au pin prés identique au niveau du datashet?

Tu peut déjà être sur qu'il est convenablement alimenté mais est-ce que les data sont bien amenés la ou ils devraient être?

Perso je continuerais a fouiner sur le 8010 vue que c'est relativement aisé car en plus rien que le fait de poser un socket a la place du vdp peut etre une source se soucis supplémentaire sur ton CX5M (piste coupé et j'en passe...)

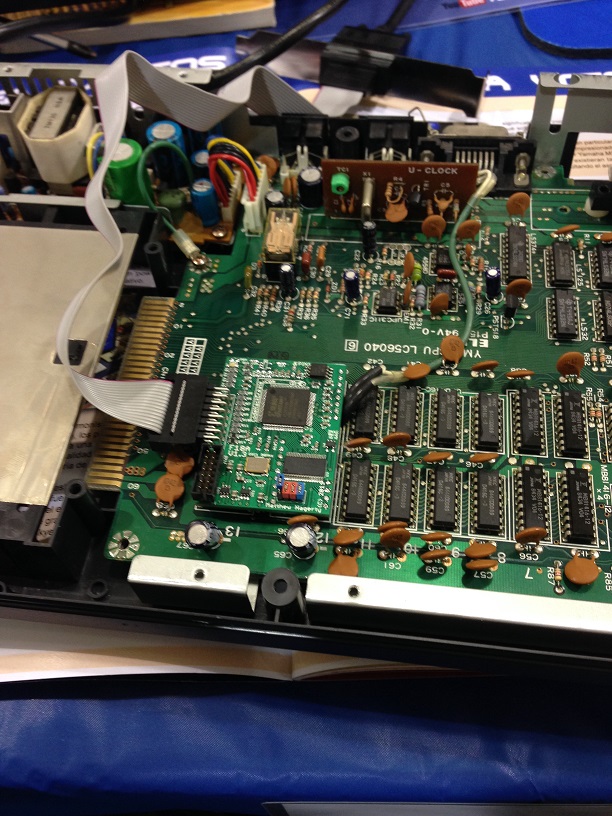

Ben voila, le F18A est installe dans le CX5M. La greffe s'est operee sans probleme et le patient se porte bien J ai juste teste quelques jeux et demos et tout semble fonctionner normalement. La qualite de l'image est top!

Qq photos demain et je teste les modes supplementaires.

y a pas a dire l'image en jette
c'est bien mieux que certains convertisseurs RGB -> VGA

Oui et en vrais ca donne encore mieux que sur la photo....

J'ai recu un peu plus de docs sur les modes ECM (Enhanced color mode) qui sont en gros une version de Screen 2 mais avec la possibilite d'utiliser 3 bits par pixel (7 couleurs par lignes dans chaque bloc de 8x8) parmis 4096 couleurs. C'est aussi applicable pour les sprites. C'est pas du V9990 mais ca peut quand meme etre sympa. Autre truc cool pour les jeux: Chaque caractere peut avoir une priorite differente avec les sprites.
Une petite demo de ce que ca peut faire: http://www.youtube.com/watch?v=dEn07uDk-_I

Le F18A a aussi un processeur TMS9900 (le CPU du TI99A mais a 100Mhz!!!) integre pouvant executer ses propres programmes en parallele. C'est pas tres interessant pour nous, mais si ca pouvait etre remplacer par un Z80 a la meme vitesse, moi je prend tout de suite !

Seul probleme pour le moment, la doc est un peu "limite" et tres orientee TI99 (notation inversee des bits par exemple). Edité par Maggoo Le 05/05/2014 à 18h05
