Le 14/01/2014 à 09h36

Reprise du message précédent

gradius :
Je ne saurai répondre à la question des 1024 Ko.

Je me rappelle avoir utilisé des samples dans X-tazy (explosions, tirs, voix).

Cependant Z80 (le programmeur du jeu) pourra sûrement nous éclairer et confirmer si 1024 Ko sont vraiment nécessaires.




Oui ça permet de ne pas limiter le musicien en venant pomper de la place mémoire pour ajouter les sampler SFX (sound effects)... Du coups il peut utiliser 512k pour ses instruments.

En plus de ça il y a l'aspect 100% compatible avec le MoonSound original.

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 11h37

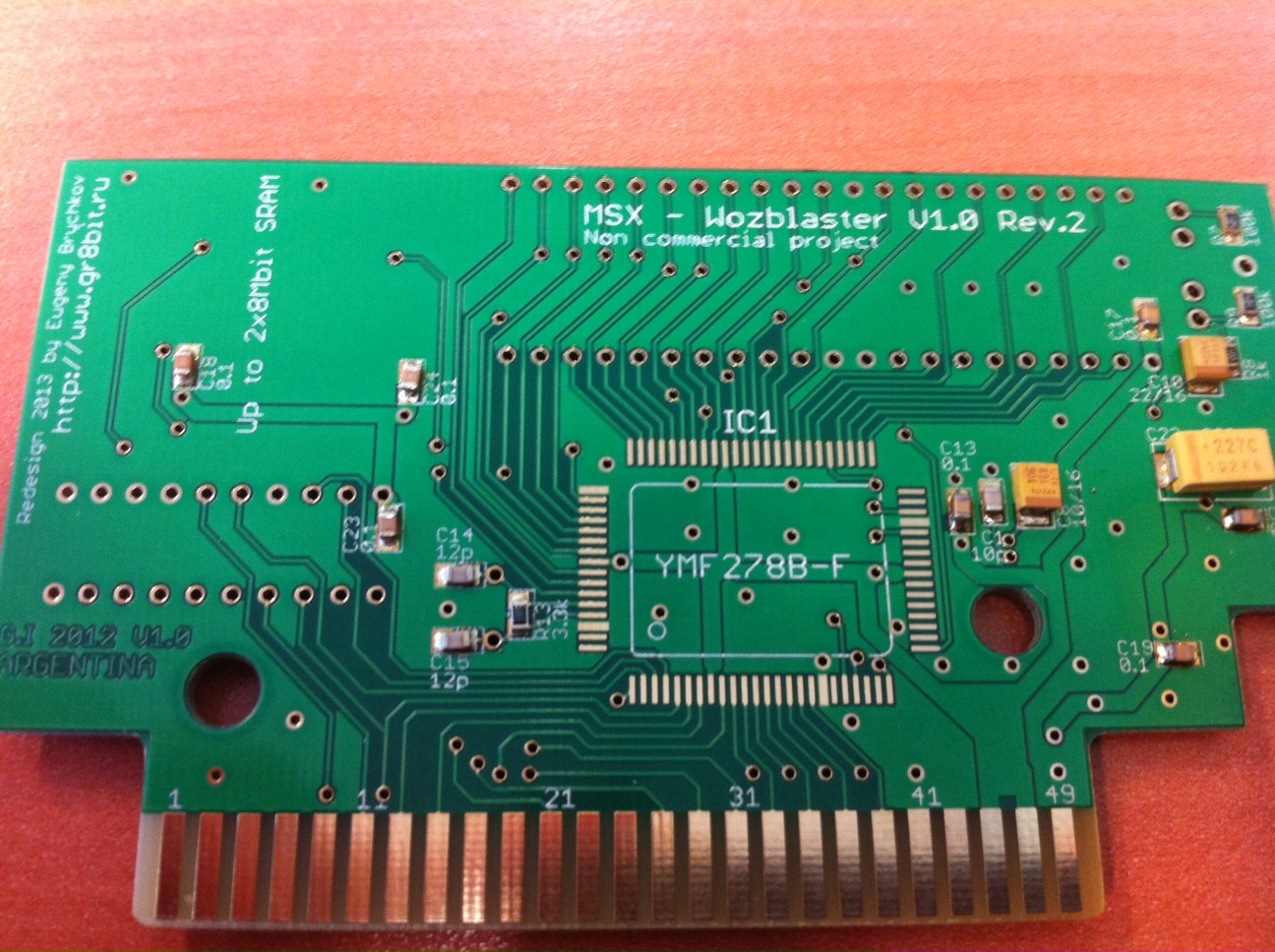

Après 2 Après-midi de tests sur la machine à souder les CMS

Voici les premiers composants soudés sur la futur FM BLASTER (Moonsound)




C'est un travail de fourmille que de placer une goutte de patte à souder, puis mettre le composant en place…
J'en ferai pas des centaines ! C'est long, et il faut pas avoir la tremblote… :siffle

banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 11352

Le 31/01/2014 à 11h57

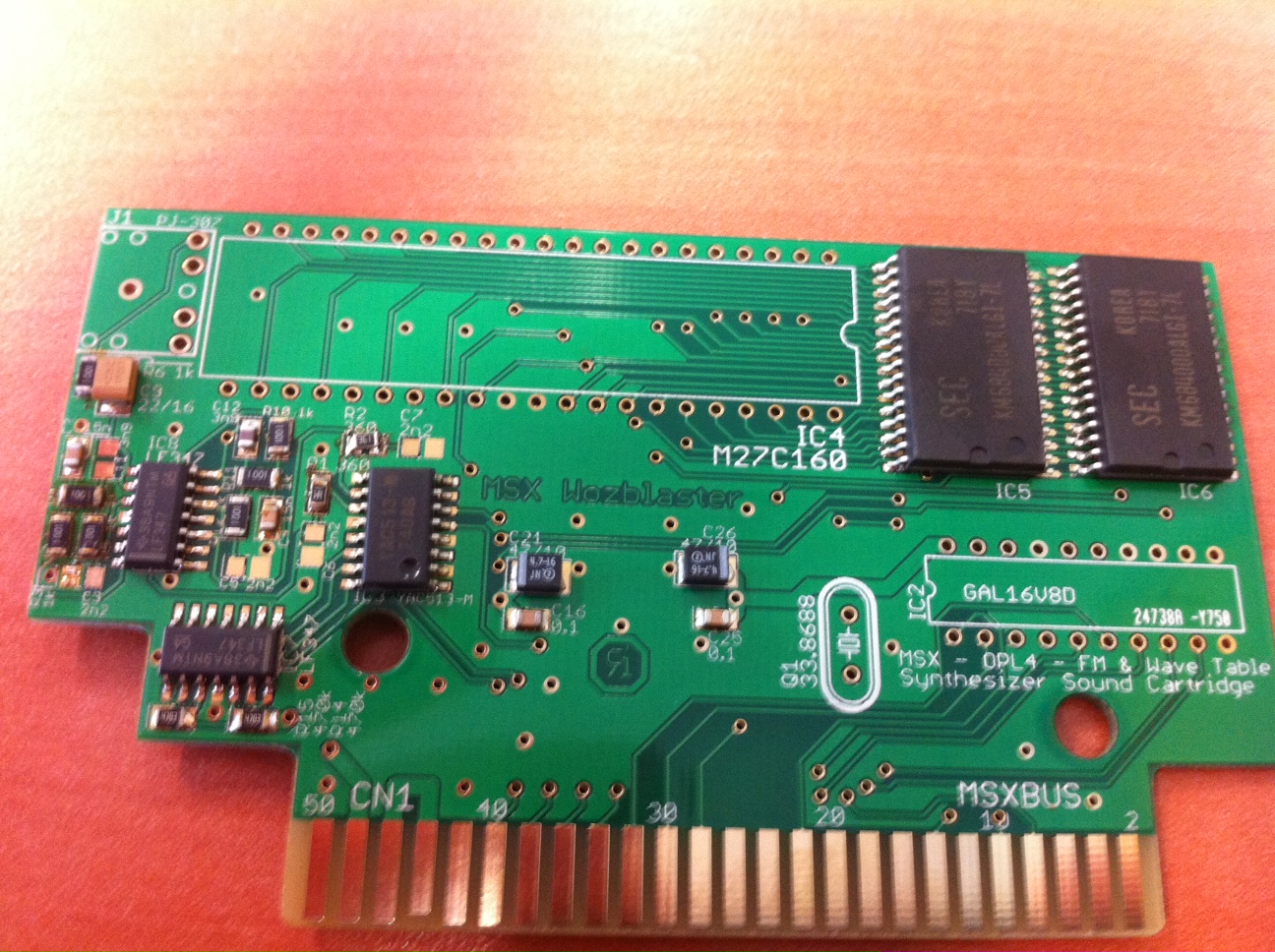

R2 pas top et vérifie bien entre les pattes de IC6 on dirait de l'étain

c'est une des raison pour laquelle l'électronique moderne a tué le bricolage , allez souder ça a la main :(

:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4844

Le 31/01/2014 à 11h59
C'est sur que c'est galère.
En plus du double face ça doit pas être évident au four :gne

Si tu fais un kit, je suis en mesure de souder la mienne :D

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 12h01
R2 je l'ai soudé à la mimine avec un fer classique de 1mm (R1 aussi)
Mais c'est encore plus galère !! :gne alors j'ai abandonné cette idée !

Pour IC6 tu as raison je crois… IL y a un petit pont d'étain… Tu as l'oeil !
Moi j'ai besoin de ma grosse loupe ! :siffle Edité par ericb59 Le 31/01/2014 à 12h02

banniere-ericb59e
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 12h03
Fabf :


En plus du double face ça doit pas être évident au four :gne





Oh ben je passé 2 fois !

La face cachée n'a pas l'air de se déssouder !

banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4844

Le 31/01/2014 à 12h05
IC6 est pas bien en face en plus du pont.
Tu utilise du flux ?

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 12h06
J'utilise une pate à souder en seringue achetée chez Conrad…
Je ne sais pas si le Flux c'est la même chose ou pas… :hum

banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4844

Le 31/01/2014 à 12h13
Non le flux sert à mieux répartir la pâte à souder.
Par exemple sur les composants à plusieurs pattes je fais pas des points mais un trait tout le long.

z80 Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 1009

Le 31/01/2014 à 12h29
Les pâte à braser en seringue ou en pots contiennent du flux aussi
Et Fabf à raison c'est plus simple/rapide de tirer un trais.

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 31/01/2014 à 12h30
Si y'a un kit un jour, je serai preneur :)

Kris - Old CPU addict

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 12h33
oui c'est ce que j'ai fait sur l'une des SRAM. J'ai tiré un trait de pate sur toute la longueur …
Je teste, pour voir ce qui vas le mieux... Edité par ericb59 Le 31/01/2014 à 12h34

banniere-ericb59e
Site web
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5603

Le 31/01/2014 à 12h39
Pourquoi vous voulez tous des Kits :hum
Z'avez pas confiance en ma dextérité :fou :sick

banniere-ericb59e
Site web
Kris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 08/07/2013 à 23h09

Messages: 366

Le 31/01/2014 à 12h41
Y'a surtout le plaisir de monter sa carte tout seul comme un grand :)
(avec les galeres que ça implique mais qd meme :D )

Kris - Old CPU addict

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4844

Le 31/01/2014 à 13h59
ericb59 :
Pourquoi vous voulez tous des Kits :hum

Z'avez pas confiance en ma dextérité :fou :sick




C'était pour t'économiser ;)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5503

Le 31/01/2014 à 18h50
ericb59 :
Pourquoi vous voulez tous des Kits :hum

Z'avez pas confiance en ma dextérité :fou :sick




Moa j'trouve ça super bien foutu :top

Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
E-mail Site web
