L'atelier Extension MSX2+ simplifiée 99.9% externe
Reprise du message précédent
Je viens de monter une carte VDP, elle fonctionne parfaitement
Je n'ai pas monté la flash car je n'en ai pas besoin pour l'instant.
Elle n'est pas si lourde finalement, il faudra en mettre plus la prochaine fois
Une belle réalisation, bravo et merci metalgear2
Visiteurs
Vagabond
Message : 0
Fabf :
Je viens de monter une carte VDP, elle fonctionne parfaitement
Je n'ai pas monté la flash car je n'en ai pas besoin pour l'instant.
Elle n'est pas si lourde finalement, il faudra en mettre plus la prochaine fois
Une belle réalisation, bravo et merci metalgear2
Je n'ai pas monté la flash car je n'en ai pas besoin pour l'instant.
Elle n'est pas si lourde finalement, il faudra en mettre plus la prochaine fois
Une belle réalisation, bravo et merci metalgear2
Ca, c'est bon à savoir. Vu que je n'ai rien pour flasher, cela m'arrange. Merci pour ton retour.
Citation :
Ca, c'est bon à savoir. Vu que je n'ai rien pour flasher, cela m'arrange. Merci pour ton retour.
Tu n'as pas résolu ton probléme de flashage ? Edité par metalgear2 Le 28/11/2015 à 13h52
Même avec la FlashROM SCC, ça fonctionne
Jipe :
j'ai pas parlé de la Flashrom SCC car mal utilisée avec OPF ça peut alterer les données
Désolé, ce que je voulais dire, c'est que j'ai fait l'essai avec ma FlashROM SCC et ça fonctionne bien aussi.
JayBlood :
Ca, c'est bon à savoir. Vu que je n'ai rien pour flasher, cela m'arrange. Merci pour ton retour.
Fabf :
Je n'ai pas monté la flash car je n'en ai pas besoin pour l'instant.
Ca, c'est bon à savoir. Vu que je n'ai rien pour flasher, cela m'arrange. Merci pour ton retour.
Attention, dans mon cas je n'en ai pas besoin mais cette carte sans la FlashROM perd tout son sens
Fabf :
Attention, dans mon cas je n'en ai pas besoin mais cette carte sans la FlashROM perd tout son sens
C'est clair
Pour ma part, c'est vraiment autre chose de bricoler avec une carte comme celle là. Ma version proto qui commence a daté, commencer a partir en live de partout
Edité par
metalgear2
Le 29/11/2015 à 01h11
Bonsoir,
Je fais un récap du sujet que j'avais ouvert dans la rubrique " Le marché " avant qu'il ne soit supprimé.
Celà permet de garder une trace sur les quelques infos que j'avais donné a ce moment là.
Je fais un récap du sujet que j'avais ouvert dans la rubrique " Le marché " avant qu'il ne soit supprimé.
Celà permet de garder une trace sur les quelques infos que j'avais donné a ce moment là.
Présentation de la PCB :
Sur cette PCB :
- Choix du VDP avec sélection par cavaliers.
- Flash pour le bios
- Sortie DIN et péritel.
- Entrée audio rediriger vers la DIN et la péritel.
- Carte servant pour le dévellopement.
Pour les composants qui ne sont pas visible en 3D, c'est simplement que je n'ais pas les empreintes 3D.
J'ai volontairement utilisé des composants clasique et non du CMS pour ne pas pénaliser les personnes intéressées.
Sur cette PCB :
- Choix du VDP avec sélection par cavaliers.
- Flash pour le bios
- Sortie DIN et péritel.
- Entrée audio rediriger vers la DIN et la péritel.
- Carte servant pour le dévellopement.
Pour les composants qui ne sont pas visible en 3D, c'est simplement que je n'ais pas les empreintes 3D.
J'ai volontairement utilisé des composants clasique et non du CMS pour ne pas pénaliser les personnes intéressées.
Question de MSXlegend :

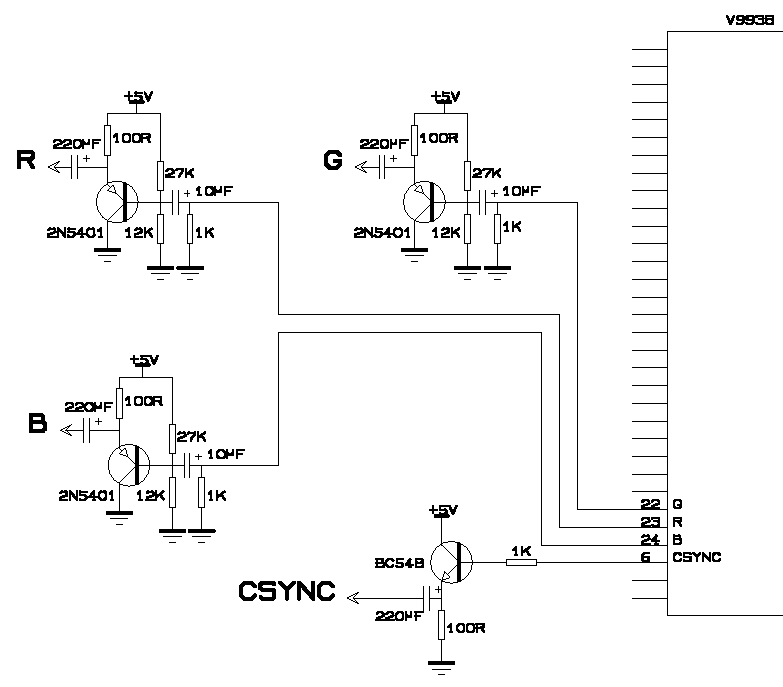

Je n'ai pas trouvé de schémas.car je voudrais jeter un œil sur la partie amplification pour la synchro !! (Mode 9959)
Réponse :
J'ai gardé le même principe que tout le monde connait, sauf que j'ai changé les transistors 2N5401. Ce qui donne des couleurs plus vif a l'écran.
Réception des PCB :

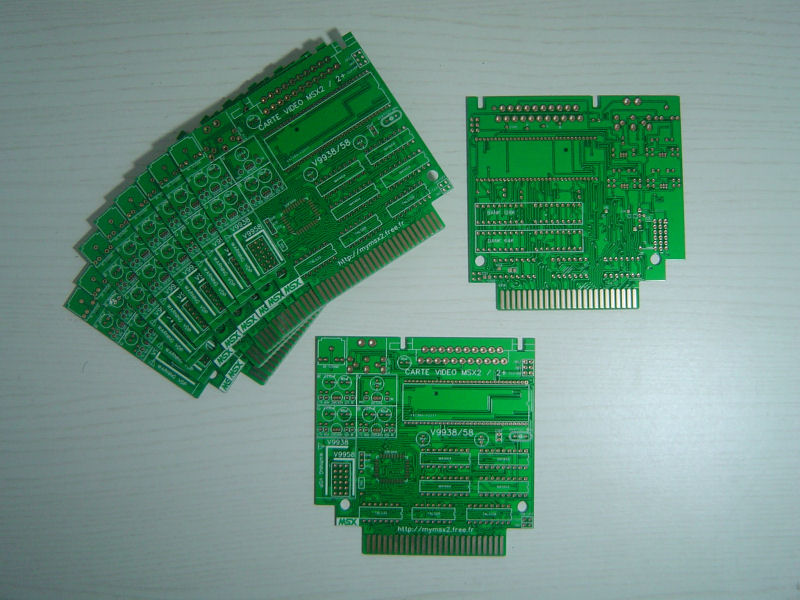

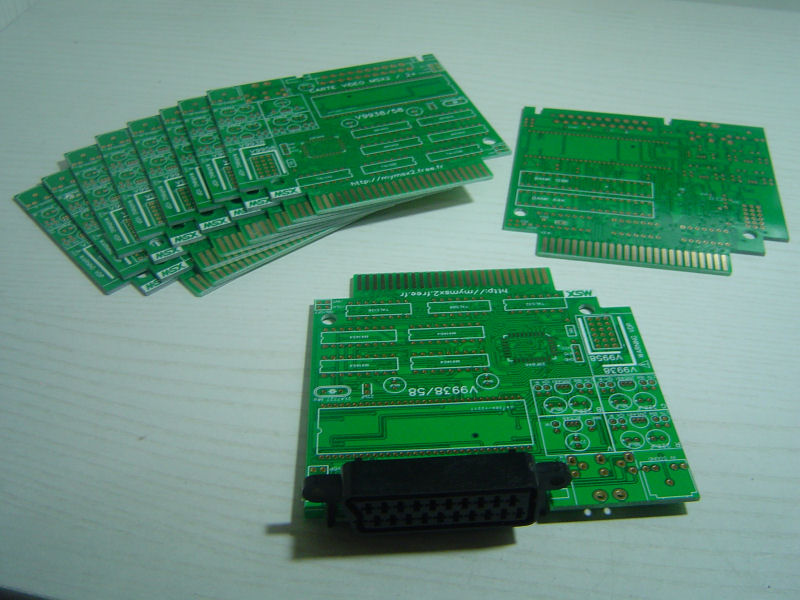

J'ai reçu aujourd'hui les PCB, ça fait toujours quelque chose de voir des PCB MSX

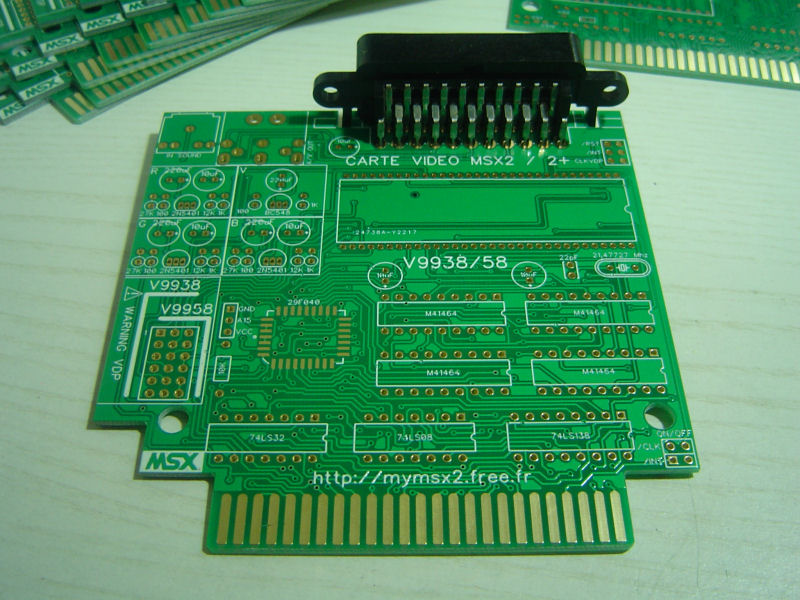

J'avais des doutes pour la péritel, mais j'avais tord, elle passe nickel et bien bloquer par les deux ergots.

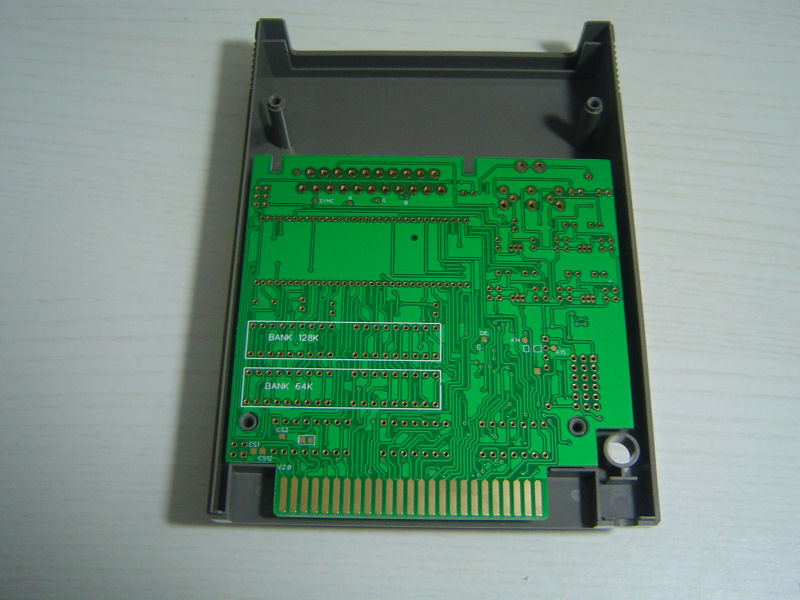

J'en connait un qui va être content pour le boitier
J'ai reçu aujourd'hui les PCB, ça fait toujours quelque chose de voir des PCB MSX
J'avais des doutes pour la péritel, mais j'avais tord, elle passe nickel et bien bloquer par les deux ergots.
J'en connait un qui va être content pour le boitier
Question de JayBlood :
Question bête: A quoi sert le jack? C'est une entrée ou une sortie? En sortie, pas de son chez moi.
Réponse :
c'est une entrée son qui est redirigé vers la prise DIN et la péritel.
Premier post du 20/10/2015 :
J'ai bien fait la liaison entre la jack et la DIN, mais malheureusement, j'ai oublié la liaison avec la péritel. Je pensais avoir posté un correction ... désolé

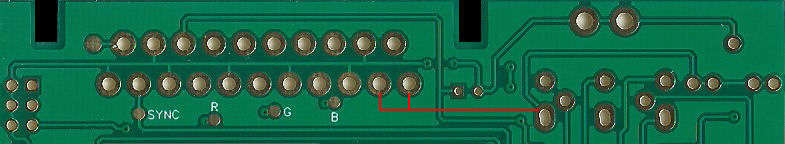

Il suffit de faire une connexion (En rouge) avec un bout de fil ou une chute de résistance comme sur la photo.
Merci a JayBlood pour son intervention
Premier post du 20/10/2015 :
Citation :
Sur cette PCB :
...
- Entrée audio rediriger vers la DIN et la péritel.
---
...
- Entrée audio rediriger vers la DIN et la péritel.
---
J'ai bien fait la liaison entre la jack et la DIN, mais malheureusement, j'ai oublié la liaison avec la péritel. Je pensais avoir posté un correction ... désolé
Il suffit de faire une connexion (En rouge) avec un bout de fil ou une chute de résistance comme sur la photo.
Merci a JayBlood pour son intervention
