L'atelier Extension MSX2+ simplifiée 99.9% externe
De ma propre expérience:
Deux VDP avec un seul quartz OK.
Deux VDP avec deux quartz OK.
Deux VDP dans deux mode graphiques différents OK.
Un VDP 9938 et un VDP 9938 OK.
Un VDP 9938 et 9958 OK.
La vitesse du SON est augmenté seulement en réunissant 3 conditions:
1) VDP MSX1
2) VDP MSX2 ou MSX2+
3) Jeux MSX 1
Nb: Pas de soucis avec les Jeux MSX2 ou 2+
En gros c'est ce que j'avais retenu de mes testes
Deux VDP avec un seul quartz OK.
Deux VDP avec deux quartz OK.
Deux VDP dans deux mode graphiques différents OK.
Un VDP 9938 et un VDP 9938 OK.
Un VDP 9938 et 9958 OK.
La vitesse du SON est augmenté seulement en réunissant 3 conditions:
1) VDP MSX1
2) VDP MSX2 ou MSX2+
3) Jeux MSX 1
Nb: Pas de soucis avec les Jeux MSX2 ou 2+
En gros c'est ce que j'avais retenu de mes testes
Bonjour,
Maintenant, j'évite de couper l'alim d'un VDP car sur certain MSX, c'est le VDP qui sort le 3.57Mhz.
J'ai coupé le /INT du VDP, PIN16, mais le son reste toujours un peu plus rapide.
J'ai aussi essayé de couper Y3 (I/O), ça fait pareil.
Jipe :
est ce que ton inter sert a couper le VDP interne ?
le fait de couper l'alim n'est pas le meilleur choix car le reste de la puce est encore sous tension
si le son est trop rapide c'est que le vdp reçoit trop d'interruptions , d'ou viennent t'elles ?
le fait de couper l'alim n'est pas le meilleur choix car le reste de la puce est encore sous tension
si le son est trop rapide c'est que le vdp reçoit trop d'interruptions , d'ou viennent t'elles ?
Maintenant, j'évite de couper l'alim d'un VDP car sur certain MSX, c'est le VDP qui sort le 3.57Mhz.
J'ai coupé le /INT du VDP, PIN16, mais le son reste toujours un peu plus rapide.
J'ai aussi essayé de couper Y3 (I/O), ça fait pareil.
igal :
... Mais je suis curieux de savoir si dans ton cas aussi il s'agit des musiques de jeux msx1 seulement ou alors msx2 aussi?
MSX1 et MSX2
Jipe :
t'aurais pas oublié un kit 7 Mhz dans la machine ?
Non, j'ai pas de kit 7Mhz sur le MSX
Citation :
Sur le CX5 normal il n'arrive que 2 interruptions /VDPINT qui vient du VDP et /EXTINT qui vient des slots
En faite, c'est sur un YIS503 que je fais mes essais, mais c'est le même schéma que le CX5M.
Il est d'origine, aucune modif dedans ...
Bonsoir,
P'tit question au connaisseurs

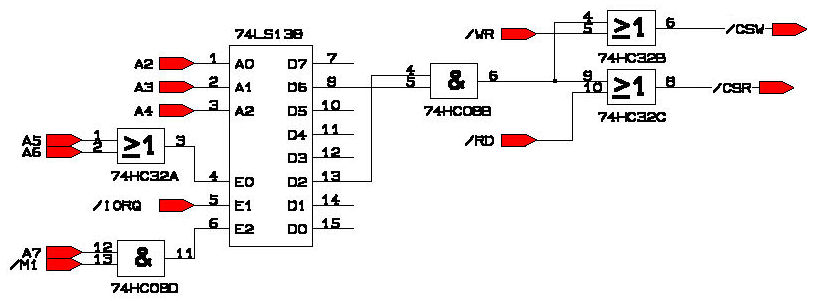

En suivant le schéma pour créer CSR et CSW qui commande le V9938, a la base on crée bien déjà Y3 (PIN6 du 7408)
Si je me branche par exemple sur la sortie D0 au lieu de D2 du 74LS138, quel genre de probléme je peux renconter ?
P'tit question au connaisseurs
En suivant le schéma pour créer CSR et CSW qui commande le V9938, a la base on crée bien déjà Y3 (PIN6 du 7408)
Si je me branche par exemple sur la sortie D0 au lieu de D2 du 74LS138, quel genre de probléme je peux renconter ?
Je vois ou tu veux en venir, c'est pas bête par contre tu risque de chevaucher une autre plage de ports.
Il faudrait utiliser ceux là :#88-#8B
Il faudrait utiliser ceux là :#88-#8B
Probléme résoluLe probléme ne venait pas de la carte vidéo mais du MSX.
Sur le YIS503, il y a un 74LS08 qui gére /INT interne (VDP) et externe (Port cartouche).
Ce 74LS08 a rendu l'ame (Ou a moitié), puisque /INT interne fonctionner, mais pas celui en externe.
Maintenant savoir pourquoi ou comment ...
La connerie que j'ai fait, c'est de ne pas avoir essayer aussitot sur un autre MSX1.
metalgear2 : Probléme résolu
Le probléme ne venait pas de la carte vidéo mais du MSX.
Sur le YIS503, il y a un 74LS08 qui gére /INT interne (VDP) et externe (Port cartouche).
Ce 74LS08 a rendu l'ame (Ou a moitié), puisque /INT interne fonctionner, mais pas celui en externe.
Maintenant savoir pourquoi ou comment ...
La connerie que j'ai fait, c'est de ne pas avoir essayer aussitot sur un autre MSX1.
Probléme résoluLe probléme ne venait pas de la carte vidéo mais du MSX.
Sur le YIS503, il y a un 74LS08 qui gére /INT interne (VDP) et externe (Port cartouche).
Ce 74LS08 a rendu l'ame (Ou a moitié), puisque /INT interne fonctionner, mais pas celui en externe.
Maintenant savoir pourquoi ou comment ...
La connerie que j'ai fait, c'est de ne pas avoir essayer aussitot sur un autre MSX1.
Est ce que cela veut dire qu'en désactivant INT qui vient du SLOT, les musiques étaient plus rapides ou alors en désactivant INT qui vient du SLOT et en insérant le VDP externe, les Musiques étaient plus rapides?
