Bonjour,
Pour l'expander, est-ce que la PIN /RFSH est importante. Je comprend pas bien son utilité. J'ai regardé le systéme du 2+, /RFSH n'est pas utiliser.
Est-ce que /RFSH est propre au 74133 sur la version MSX MAGAZINE ?
J'ai chercher le MSX Magazine qui en parle, mais j'ai pas trouver, même sur le site de KONAMITO.
Merci Edité par metalgear2 Le 02/12/2013 à 16h47
Jipe :
le schéma d'origine avec 2 slots provient d'un MSX magazine et utilise bien le /RFSH signal refresh utilisé normalement avec la mémoire
il faudrait traduire la partie texte en japonais pour comprendre
il faudrait traduire la partie texte en japonais pour comprendre
Pour l'expander, est-ce que la PIN /RFSH est importante. Je comprend pas bien son utilité. J'ai regardé le systéme du 2+, /RFSH n'est pas utiliser.
Est-ce que /RFSH est propre au 74133 sur la version MSX MAGAZINE ?
J'ai chercher le MSX Magazine qui en parle, mais j'ai pas trouver, même sur le site de KONAMITO.
Merci Edité par metalgear2 Le 02/12/2013 à 16h47
1990 04 P130 SLOT X2 PARTIE 1
1990 05 P132 SLOT X2 PARTIE 2
http://www.msxvillage.fr/forum/topic.php?id=1351
liste des bricolages parus dans MSX MAGAZINE de Juin 1988 a Juillet 1992
1988 12 P150 DIGITALISEUR RGB
1989 01 P147 CORRECTIF DIGIT RGB
1989 02 P147 P174 DIGIT RGB PART 2
1989 04 P112 INTERFACE MIDI
1989 04 P130 PANASONIC A1 6MHZ
1989 05 P170 ADAPTATEUR JOYSTICK DB15
1989 05 P172 MIDI ERREUR
1989 06 P164 MSX PC 9701 PAR PORT IMPRIMANTE
1989 07 P166 COMPTEUR DE FREQUENCE
1989 08 P174 SCHEMATIQUE
1989 09 P098 FS A1 WX 256K
1989 09 P100 FS A1 WX SECOND DRIVE
1989 09 P102 HB F1 XD STEREO
1989 09 P104 WAVY 70 FD 128K + SECOND DRIVE
1989 10 P092 INTERFACE MIDI SCHEMA
1989 10 P144 RTC ALARM
1989 11 P106 INTERFACE MIDI PROGRAMME
1989 11 P162 ALARM 555
1989 12 P160 MEMOIRE CMOS 32K
1989 12 P178 INTERFACE MIDI SCHEMA
1990 01 P150 CLAVIER DE CONTROLE
1990 04 P130 SLOT X2 PARTIE 1
1990 05 P132 SLOT X2 PARTIE 2
1990 06 P138 CONTROLE PANNEAU A LED
1990 07 P128 CARTOUCHE I/O PPI 8255
1990 08 P128 I/O PPI AFFICHEUR A LED
1990 09 P124 I/O PPI QUIZZ
1990 10 P122 CARTOUCHE I/O PPI VERSION 2 ROM
1990 11 P124 I/O PPI CONVERTISSEUR ANALOGIQUE/DIGITAL
1990 12 P126 I/O PPI A/D MESURES DIVERSES T° V R
1991 01 P122 I/O PPI PROGRAMATEUR D'EPROM
1991 02 P122 I/O PPI PROGRAMATEUR D'EPROM PARTIE 2
1991 03 P056 TURBO R A1 ST 2 LECTEURS DE DISQUETTES,CLAVIER PALCOM,192K VRAM,SLOT X 2
1991 04 P126 CLAVIER DTMF + AMPLI
1991 05 P122 CLAVIER DTMF PARTIE 2
1991 07 P120 PILOTAGE AFFICHEUR LCD
1991 09 P106 MAPPER 256K A PSEUDOS SRAMS
1992 SUMMER P134 MANETTE ARCADE POUR MSX
ces magazines sont en téléchargement sur le site de Konamito
1990 05 P132 SLOT X2 PARTIE 2
http://www.msxvillage.fr/forum/topic.php?id=1351
liste des bricolages parus dans MSX MAGAZINE de Juin 1988 a Juillet 1992
1988 12 P150 DIGITALISEUR RGB
1989 01 P147 CORRECTIF DIGIT RGB
1989 02 P147 P174 DIGIT RGB PART 2
1989 04 P112 INTERFACE MIDI
1989 04 P130 PANASONIC A1 6MHZ
1989 05 P170 ADAPTATEUR JOYSTICK DB15
1989 05 P172 MIDI ERREUR
1989 06 P164 MSX PC 9701 PAR PORT IMPRIMANTE
1989 07 P166 COMPTEUR DE FREQUENCE
1989 08 P174 SCHEMATIQUE
1989 09 P098 FS A1 WX 256K
1989 09 P100 FS A1 WX SECOND DRIVE
1989 09 P102 HB F1 XD STEREO
1989 09 P104 WAVY 70 FD 128K + SECOND DRIVE
1989 10 P092 INTERFACE MIDI SCHEMA
1989 10 P144 RTC ALARM
1989 11 P106 INTERFACE MIDI PROGRAMME
1989 11 P162 ALARM 555
1989 12 P160 MEMOIRE CMOS 32K
1989 12 P178 INTERFACE MIDI SCHEMA
1990 01 P150 CLAVIER DE CONTROLE
1990 04 P130 SLOT X2 PARTIE 1
1990 05 P132 SLOT X2 PARTIE 2
1990 06 P138 CONTROLE PANNEAU A LED
1990 07 P128 CARTOUCHE I/O PPI 8255
1990 08 P128 I/O PPI AFFICHEUR A LED
1990 09 P124 I/O PPI QUIZZ
1990 10 P122 CARTOUCHE I/O PPI VERSION 2 ROM
1990 11 P124 I/O PPI CONVERTISSEUR ANALOGIQUE/DIGITAL
1990 12 P126 I/O PPI A/D MESURES DIVERSES T° V R
1991 01 P122 I/O PPI PROGRAMATEUR D'EPROM
1991 02 P122 I/O PPI PROGRAMATEUR D'EPROM PARTIE 2
1991 03 P056 TURBO R A1 ST 2 LECTEURS DE DISQUETTES,CLAVIER PALCOM,192K VRAM,SLOT X 2
1991 04 P126 CLAVIER DTMF + AMPLI
1991 05 P122 CLAVIER DTMF PARTIE 2
1991 07 P120 PILOTAGE AFFICHEUR LCD
1991 09 P106 MAPPER 256K A PSEUDOS SRAMS
1992 SUMMER P134 MANETTE ARCADE POUR MSX
ces magazines sont en téléchargement sur le site de Konamito
C'est pas cette liste : http://www.msxvillage.fr/forum/topic.php?id=1351
Trop tard, Jipe plus vite que son ombre
Edité par
metalgear2
Le 02/12/2013 à 17h22
Trop tard, Jipe plus vite que son ombre
Edité par
metalgear2
Le 02/12/2013 à 17h22
Jipe :
j'ai fait une liste des bricolages de MSX Magazine avec les Numéros des revues mais voila je ne la retrouve pas dans les rues du village
Il va falloir demander a GoogleEarth de passer dans le village je crois ...
Bon, va valloir sortir l'OCR et le traduire ...
J'ai passer l'image à l'OCR. C'est pas facile et surtout je comprend pas bien le fonctionnement de RFSH.
Je crois comprendre que RFSH rafraichit la mémoire quand il y a un accé à l'adressage du 74LS133
C'est quoi le différence entre l'EXPANDER X4 (Avec le /RHSF) et la version EXPANDER ASCII
Edité par
metalgear2
Le 02/12/2013 à 22h13
Je crois comprendre que RFSH rafraichit la mémoire quand il y a un accé à l'adressage du 74LS133
Fabf :
C'est celui que j'appelle expander ASCII
C'est quoi le différence entre l'EXPANDER X4 (Avec le /RHSF) et la version EXPANDER ASCII
Edité par
metalgear2
Le 02/12/2013 à 22h13
Jipe :
voici la partie a traduire ou on parle du signal /RFSH

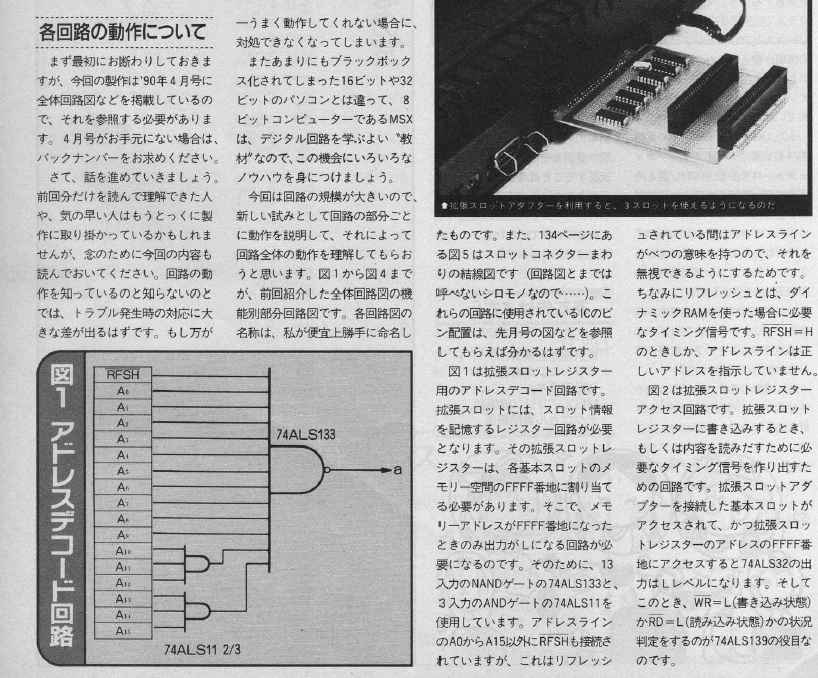

J'ai traduit la partie qui parle du schéma 1 (図1) :
Citation :
Le schéma 1 est un circuit de décodage pour l'adresse du registre des Slot étendus.
Un circuit de mémorisation du registre de l'état des Slot est nécessaire pour les Slot étendus. Ce registre doit être assigner à l'adresse FFFFh du Slot primaire correspondant. Le circuit doit avoir 0 en sortie uniquement lorsque FFFFh est adressée. Pour cela, on utilise une puce NAND à 13 entrées (une 74LS133) et une AND à 3 entrées (une 74LS11).
Le fait que les broches d'adressage de A0 à A15 soient reliées aussi au /RFSH permet de les ignorer pendant le rafraichissement car ces broches n'ont pas la même signification pendant le rafraichissement. Le rafraîchissement est un signal de timing indispensable pour l'utilisation de RAM dynamiques. C'est seulement lorsque /RFSH = 1 que les broches d'adresses n'indiquent pas la bonne adresse.
Un circuit de mémorisation du registre de l'état des Slot est nécessaire pour les Slot étendus. Ce registre doit être assigner à l'adresse FFFFh du Slot primaire correspondant. Le circuit doit avoir 0 en sortie uniquement lorsque FFFFh est adressée. Pour cela, on utilise une puce NAND à 13 entrées (une 74LS133) et une AND à 3 entrées (une 74LS11).
Le fait que les broches d'adressage de A0 à A15 soient reliées aussi au /RFSH permet de les ignorer pendant le rafraichissement car ces broches n'ont pas la même signification pendant le rafraichissement. Le rafraîchissement est un signal de timing indispensable pour l'utilisation de RAM dynamiques. C'est seulement lorsque /RFSH = 1 que les broches d'adresses n'indiquent pas la bonne adresse.
(Si tu mets le schéma 2 (図2), je ferais la suite) Edité par GDX Le 03/12/2013 à 02h02
Bon bah...J'dis pas qu'des conneries...(Ou alors à l'insu d'mon plein gré
)
il me semble que c'est jipe qui en avait parlé sur le Post de l'ADDRAM 4Mo => http://www.msxvillage.fr/forum/topic.php?id=1147#m23046 Edité par igal Le 03/12/2013 à 10h10
)il me semble que c'est jipe qui en avait parlé sur le Post de l'ADDRAM 4Mo => http://www.msxvillage.fr/forum/topic.php?id=1147#m23046 Edité par igal Le 03/12/2013 à 10h10
J'y comprend plus rien ....
Celà veut dire quoi, que la PIN /RFSH est utiliser quand il y a une extension de mémoire sur un des deux SLOTS, non ?
Celà veut dire quoi, que la PIN /RFSH est utiliser quand il y a une extension de mémoire sur un des deux SLOTS, non ?
Je ne pense pas.
Si /RFSH est utilisé par la mémoire c'est celui du BUS pas celui du LS133.
En direct quoi.
Celui du LS133 semble servir à "synchroniser" l'expander avec le décodage d'adresses(FFFFh).
Ce qu'il faut trouver c'est comment ça marche sur l'expander ASCII
Si /RFSH est utilisé par la mémoire c'est celui du BUS pas celui du LS133.
En direct quoi.
Celui du LS133 semble servir à "synchroniser" l'expander avec le décodage d'adresses(FFFFh).
Ce qu'il faut trouver c'est comment ça marche sur l'expander ASCII
