L'atelier MODEM MT TELECOM 2
chose promise :
le schéma est valable pour 3 modems
Telcom 2
NMS1250
Telcom 1
je l'ai fait sur un NMS1250
c'est facile a traduire pas un simple copier coler du texte
MODEMRS.PDF
le schéma est valable pour 3 modems
Telcom 2
NMS1250
Telcom 1
je l'ai fait sur un NMS1250
c'est facile a traduire pas un simple copier coler du texte
MODEMRS.PDF
Desolé y as aucun de ces Chips sur ma carte !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

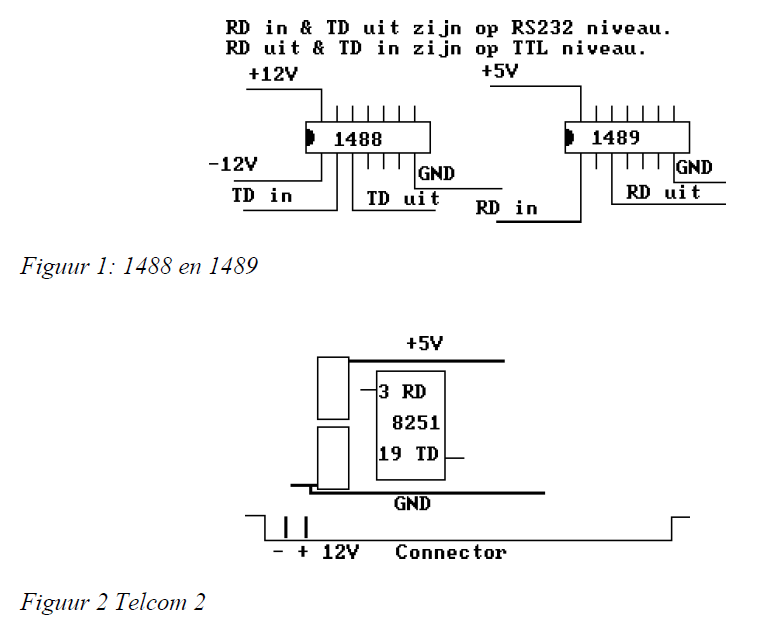

il faut fabriquer la partie avec les 2 CI 1488 1489
puis récupérer les données et les souder sur
RD en pin 3 du D8251 NEC
TD en pin 19 du D8251 NEC
ensuite il reste a cabler une DB9 avec les signaux RD uit TD UIT et la masse
puis récupérer les données et les souder sur
RD en pin 3 du D8251 NEC
TD en pin 19 du D8251 NEC
ensuite il reste a cabler une DB9 avec les signaux RD uit TD UIT et la masse
salut
donc tous le reste de l'electronic ne sert a rien ?? puisse que c'est 2 CI font l'emisson et la reception ??
donc tous le reste de l'electronic ne sert a rien ?? puisse que c'est 2 CI font l'emisson et la reception ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
ne peut on pas directement recuperer les signaux sur la "GIGOGNE":sick
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Le but final c'est quoi faire un modem ou une Serie RS232?
Parceque sur lapetite version d'Igal, y'en a une RS232, il me semble
Edité par
TurboSEB
Le 14/10/2013 à 19h22
Parceque sur la
Edité par
TurboSEB
Le 14/10/2013 à 19h22
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
RS232C Toshiba.pdf
sonyhbm232sm.pdf
Les deux PDF sur les interfaces RS232 Toshiba et Sony pour info
Edit j'ai aussi trouver ca : scan0001.pdf sur le RS232 sony
Je cherche sur le MT
ah si j'ai ca : scan0029.pdf c'est pas grand chose mais bon(me demande tout de meme a quoi sert la fonction Bronski Beat sur le MT
)
Edité par
TurboSEB
Le 14/10/2013 à 19h43
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
j'ai fouillé dans la rom pour avoir les commandes
_VIDITEL
_TERMINAL
_ROTOR
le mode terminal permet le paramétrage du mode RS232
il y a un petit switch mystére sur le coté
et un cavalier avec 4 positions a l'intérieur
peut être as tu la doc au vu des écrans affichés ?
_VIDITEL
_TERMINAL
_ROTOR
le mode terminal permet le paramétrage du mode RS232
il y a un petit switch mystére sur le coté
et un cavalier avec 4 positions a l'intérieur
peut être as tu la doc au vu des écrans affichés ?
j'ai aussi trouve ceci :
Micro-Technology MT-Telcom II modem (in original box) with the 'Farmanet' expansion, which turns it actually in a RS-232C interface (2 channels!)
il existe donc une extension RS232 pour cette cartouche
reste a fouiller dans les revues MCCM pour en savoir plus
Micro-Technology MT-Telcom II modem (in original box) with the 'Farmanet' expansion, which turns it actually in a RS-232C interface (2 channels!)
il existe donc une extension RS232 pour cette cartouche
reste a fouiller dans les revues MCCM pour en savoir plus
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
