Reprise du message précédent
Jipe :
pour rappel : les mémoires d'origines sont lentes 100 a 120ns
C'était surtout pour voir le fonctionnement du RAS et CAS.
Au final, le mapper qui fonctionne le mieux et quand même ta version Jipe
Le mapper ASCII donne aussi de bons résultats sur les 256ko et 1024ko.
Il est dans les tiroirs de l'atelier le mapper ASCII ?
Houpssssss !!!!
Je parlais de mapper ASCII version SIMM.
Celui là, j'ai essayé hier soir et avec une SIMM de 1Mo ... erreur passe 2
Je parlais de mapper ASCII version SIMM.
Celui là, j'ai essayé hier soir et avec une SIMM de 1Mo ... erreur passe 2
J'ai peut être eu des résultats avec /CAS /RAS d'un autre schéma.
J'en ai tellement testé que je me souvient plus
J'en ai tellement testé que je me souvient plus
A mon avis, c'est un autre schéma. J'ai fait le test avec les deux schémas suivants :
http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13328 : Le MSX ne démarre pas
http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13344 : Le MSX démarre bien mais fait des erreur au test pendant la passe 2
http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13328 : Le MSX ne démarre pas
http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13344 : Le MSX démarre bien mais fait des erreur au test pendant la passe 2
Bonsoir,
Quelques bonnes nouvelles.
Je n'avais pas eu l'occasion de faire l'essai avec une SIMM 4Mo. Merci a Fabf
Et enfin, le mapper SIMM fonctionne a 100% avec une SIMM 256k, 1Mo et 4Mo sans erreurs sur la passe 2
Le véritable probléme rencontré, c'est que l'EPM7128 gére mal la partie /WE , /CAS et /RAS. J'ai donc utlisé 3 C.I standard en externe de l'EPM pour que ça fonctionne correctement. Seul le 74LS04 est en interne dans l'EPM
Avec une SIMM 256K
Avec une SIMM de 1Mo

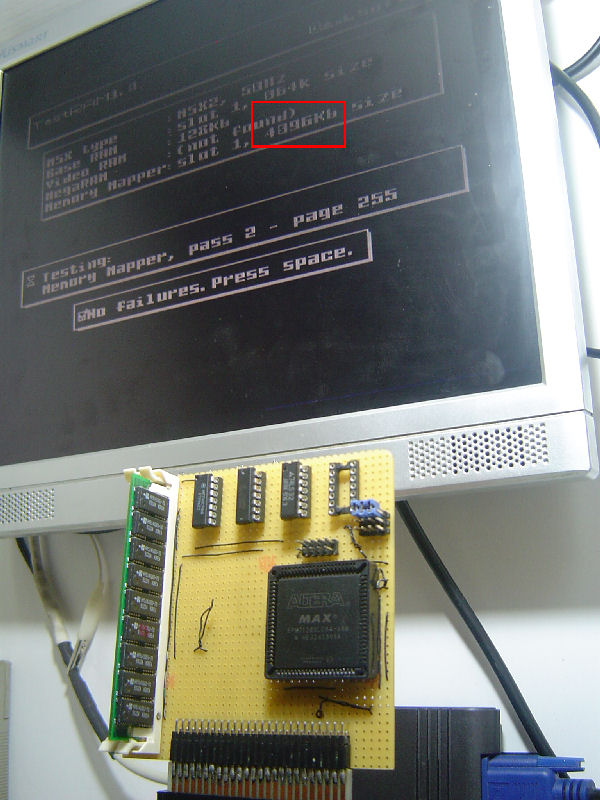

Avec une SIMM de 4Mo
Et bien sur, "le memory counter"
Merci a Bastion Rebel
J'adore cette image ...
....
Quelques bonnes nouvelles.
Je n'avais pas eu l'occasion de faire l'essai avec une SIMM 4Mo. Merci a Fabf
Et enfin, le mapper SIMM fonctionne a 100% avec une SIMM 256k, 1Mo et 4Mo sans erreurs sur la passe 2
Le véritable probléme rencontré, c'est que l'EPM7128 gére mal la partie /WE , /CAS et /RAS. J'ai donc utlisé 3 C.I standard en externe de l'EPM pour que ça fonctionne correctement. Seul le 74LS04 est en interne dans l'EPM
Avec une SIMM 256K
Avec une SIMM de 1Mo
Avec une SIMM de 4Mo
Et bien sur, "le memory counter"
Merci a Bastion Rebel
J'adore cette image ...
....
Bien joué
Tu imagine pas le plaisir que j'ai à passer ce topic en validé
Tu imagine pas le plaisir que j'ai à passer ce topic en validé
Franchement, j'ai pas trouvé.
A savoir que ton schéma ressemble a deux gouttes d'eau a celui du mapper SIMM de Jipe, a part le signal /OE.
J'ai donc connecté deux puces sur le mapper SIMM et j'ai récrée le signal /OE
Aucun résultat, alors que ça revient au même que de connecter une SIMM. Enfin je pense
A savoir que ton schéma ressemble a deux gouttes d'eau a celui du mapper SIMM de Jipe, a part le signal /OE.
J'ai donc connecté deux puces sur le mapper SIMM et j'ai récrée le signal /OE
Aucun résultat, alors que ça revient au même que de connecter une SIMM. Enfin je pense
Bonjour,
j'avais bien fait l'essai en mettant /OE à la GND, schéma que j'ai vu ici http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13344 , mais le résultat est le même.
@Jipe : Si je prend ton MAPPER SIMM et que je branche deux puces en respectant les signaux, est-ce que ça doit fonctionner comme une barrette SIMM ?
j'avais bien fait l'essai en mettant /OE à la GND, schéma que j'ai vu ici http://www.msxvillage.fr/forum/topic.php?id=813&pt=1#m13344 , mais le résultat est le même.
@Jipe : Si je prend ton MAPPER SIMM et que je branche deux puces en respectant les signaux, est-ce que ça doit fonctionner comme une barrette SIMM ?
je n'ai jamais essayé mais ça doit fonctionner
dans le temps j'utilisais des barrettes SIMM pour gonfler 8250 8280 et Turbo-R
maintenant j'utilise 2 puces avec le même montage
si tu regarde bien une mémoire a 2 puces le circuit est juste pour rendre le montage plus pratique
dans le temps j'utilisais des barrettes SIMM pour gonfler 8250 8280 et Turbo-R
maintenant j'utilise 2 puces avec le même montage
si tu regarde bien une mémoire a 2 puces le circuit est juste pour rendre le montage plus pratique
Jipe :
... maintenant j'utilise 2 puces avec le même montage
Quand tu parle du "même montage", tu parle de quel montage
